2004 YAMAHA YZF-R1 Manuale duso (in Italian)

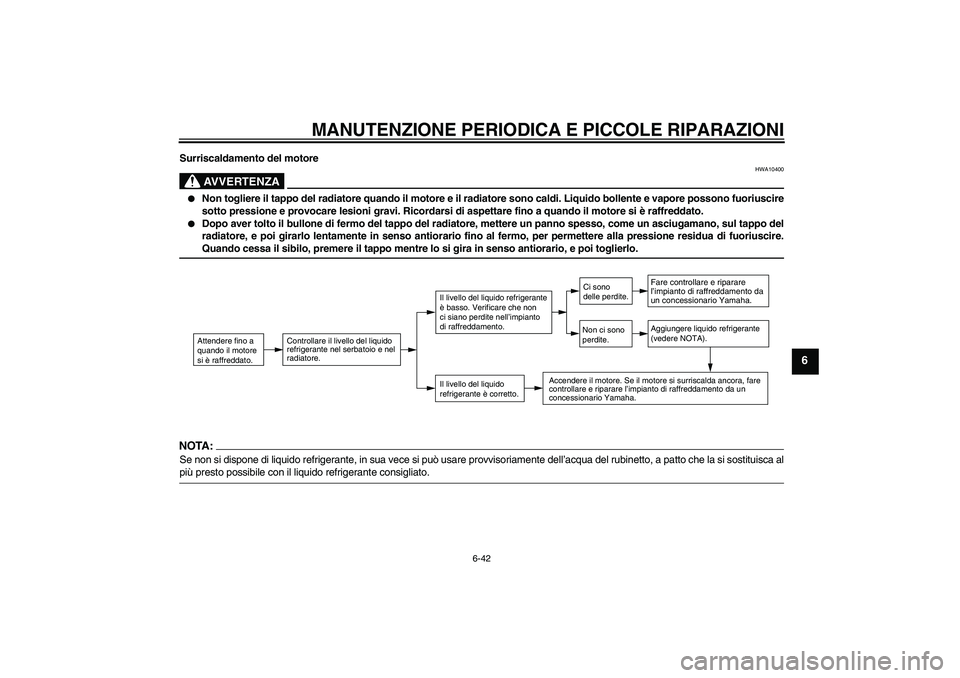

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-42
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U5VYH0H0.book Page 42 Thursday, November 13, 2003 5:26 PM

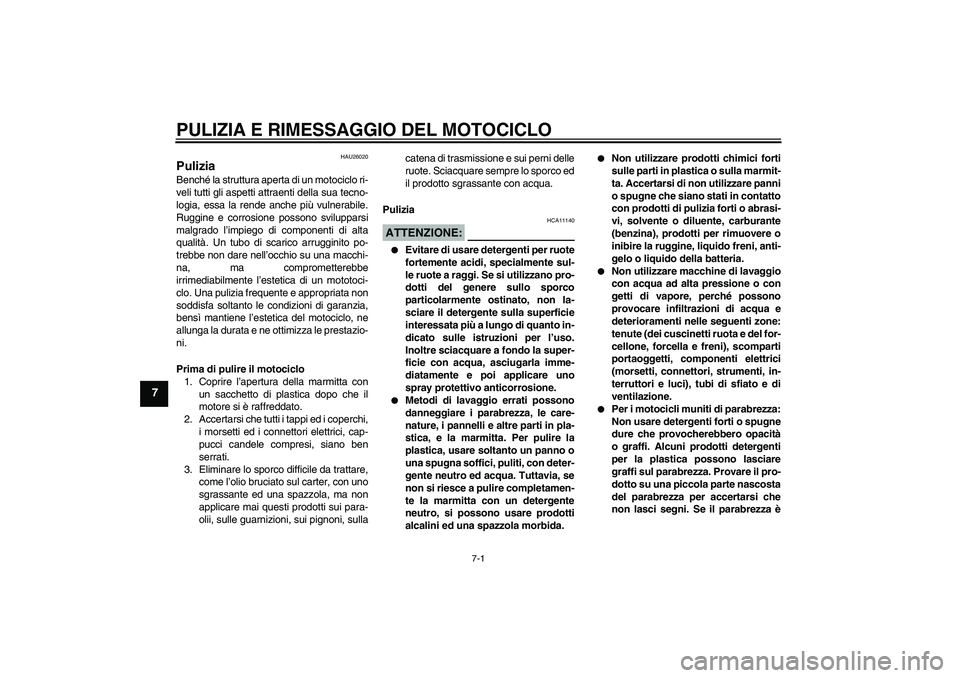

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26020
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un mototoci-
clo. Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i morsetti ed i connettori elettrici, cap-
pucci candele compresi, siano ben
serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni, sui pignoni, sullacatena di trasmissione e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.
Pulizia
ATTENZIONE:
HCA11140


Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica, e la marmitta. Per pulire la
plastica, usare soltanto un panno o
una spugna soffici, puliti, con deter-
gente neutro ed acqua. Tuttavia, se
non si riesce a pulire completamen-
te la marmitta con un detergente
neutro, si possono usare prodotti
alcalini ed una spazzola morbida.


Non utilizzare prodotti chimici forti
sulle parti in plastica o sulla marmit-
ta. Accertarsi di non utilizzare panni
o spugne che siano stati in contatto
con prodotti di pulizia forti o abrasi-
vi, solvente o diluente, carburante
(benzina), prodotti per rimuovere o
inibire la ruggine, liquido freni, anti-
gelo o liquido della batteria.


Non utilizzare macchine di lavaggio
con acqua ad alta pressione o con
getti di vapore, perché possono
provocare infiltrazioni di acqua e
deterioramenti nelle seguenti zone:
tenute (dei cuscinetti ruota e del for-
cellone, forcella e freni), scomparti
portaoggetti, componenti elettrici
(morsetti, connettori, strumenti, in-
terruttori e luci), tubi di sfiato e di
ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
U5VYH0H0.book Page 1 Thursday, November 13, 2003 5:26 PM

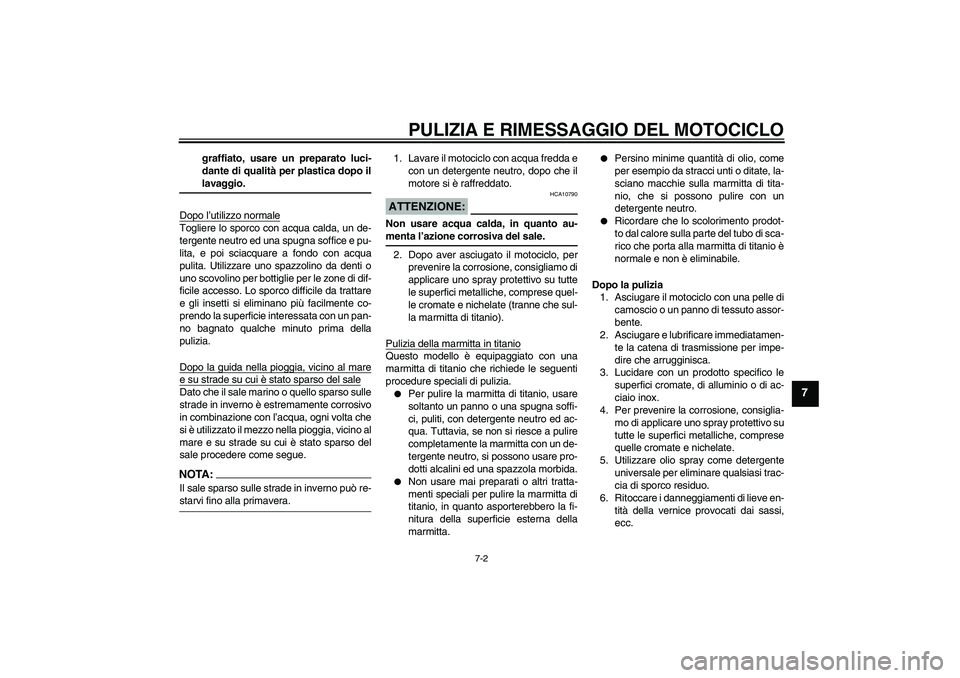

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
graffiato, usare un preparato luci-
dante di qualità per plastica dopo illavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTA:Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate (tranne che sul-
la marmitta di titanio).
Pulizia della marmitta in titanioQuesto modello è equipaggiato con una
marmitta di titanio che richiede le seguenti
procedure speciali di pulizia.

Per pulire la marmitta di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente la marmitta con un de-
tergente neutro, si possono usare pro-
dotti alcalini ed una spazzola morbida.


Non usare mai preparati o altri tratta-
menti speciali per pulire la marmitta di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna della
marmitta.


Persino minime quantità di olio, come
per esempio da stracci unti o ditate, la-
sciano macchie sulla marmitta di tita-
nio, che si possono pulire con un
detergente neutro.


Ricordare che lo scolorimento prodot-
to dal calore sulla parte del tubo di sca-
rico che porta alla marmitta di titanio è
normale e non è eliminabile.
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
U5VYH0H0.book Page 2 Thursday, November 13, 2003 5:26 PM

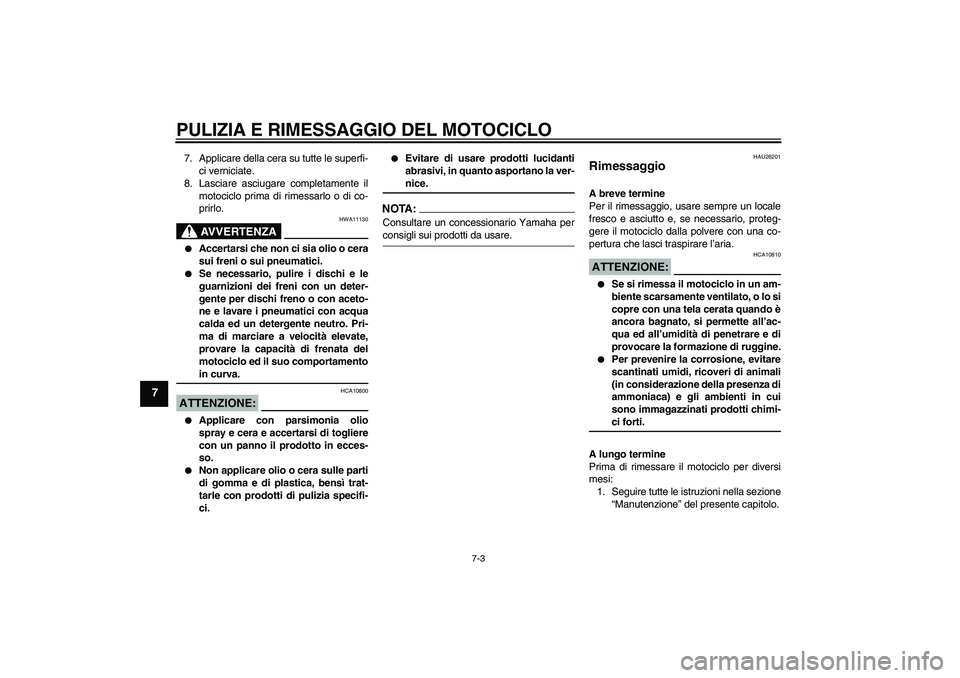

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11130


Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di marciare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamentoin curva.
ATTENZIONE:
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare olio o cera sulle parti
di gomma e di plastica, bensì trat-
tarle con prodotti di pulizia specifi-
ci.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
HAU26201
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza di
ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-ci forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Manutenzione” del presente capitolo.
U5VYH0H0.book Page 3 Thursday, November 13, 2003 5:26 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio del carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio ed il de-
terioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille durante la
prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo le pareti dei cilindri si ricopri-
ranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.
4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U5VYH0H0.book Page 4 Thursday, November 13, 2003 5:26 PM

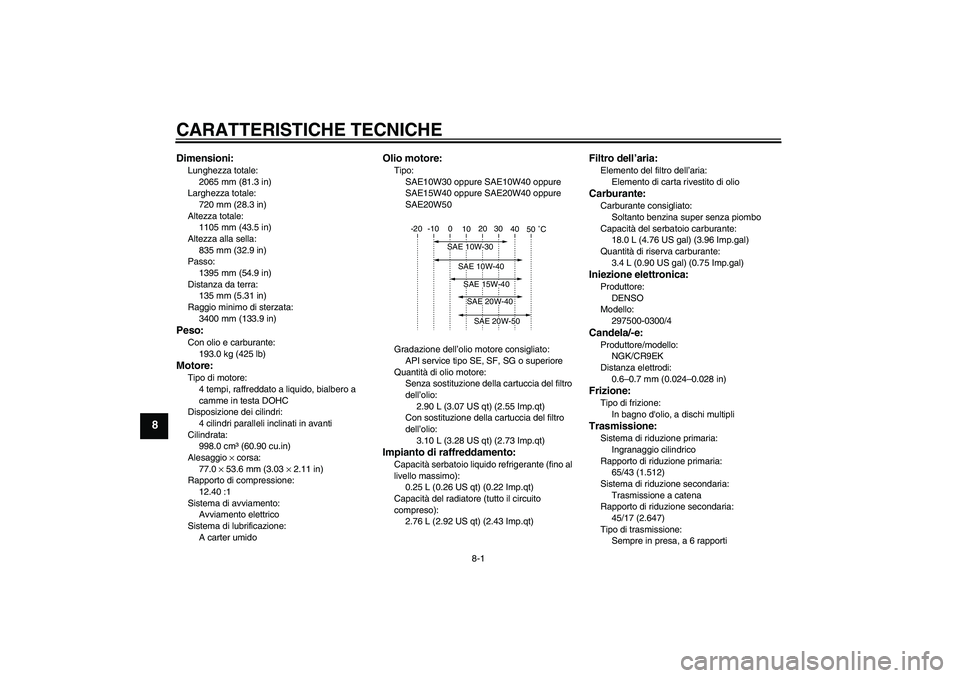

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2065 mm (81.3 in)
Larghezza totale:
720 mm (28.3 in)
Altezza totale:
1105 mm (43.5 in)
Altezza alla sella:
835 mm (32.9 in)
Passo:
1395 mm (54.9 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
3400 mm (133.9 in)Peso:Con olio e carburante:
193.0 kg (425 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
998.0 cm³ (60.90 cu.in)
Alesaggio × corsa:
77.0 × 53.6 mm (3.03 × 2.11 in)
Rapporto di compressione:
12.40 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.10 L (3.28 US qt) (2.73 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.76 L (2.92 US qt) (2.43 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito di olioCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantità di riserva carburante:
3.4 L (0.90 US gal) (0.75 Imp.gal)Iniezione elettronica:Produttore:
DENSO
Modello:
297500-0300/4Candela/-e:Produttore/modello:
NGK/CR9EK
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
65/43 (1.512)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/17 (2.647)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VYH0H0.book Page 1 Thursday, November 13, 2003 5:26 PM

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/15 (2.533)
2ª:
33/16 (2.063)
3ª:
37/21 (1.762)
4ª:
35/23 (1.522)
5ª:
30/22 (1.364)
6ª:
33/26 (1.269)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
24.00 °
Avancorsa:
97.0 mm (3.82 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot POWER C
Produttore/modello:
DUNLOP/D218FLPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
190/50 ZR17M/C (73W)
Produttore/modello:
MICHELIN/Pilot POWER G
Produttore/modello:
DUNLOP/D218L
Carico:Carico massimo:
202 kg (445 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
90–202 kg (198–445 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U5VYH0H0.book Page 2 Thursday, November 13, 2003 5:26 PM

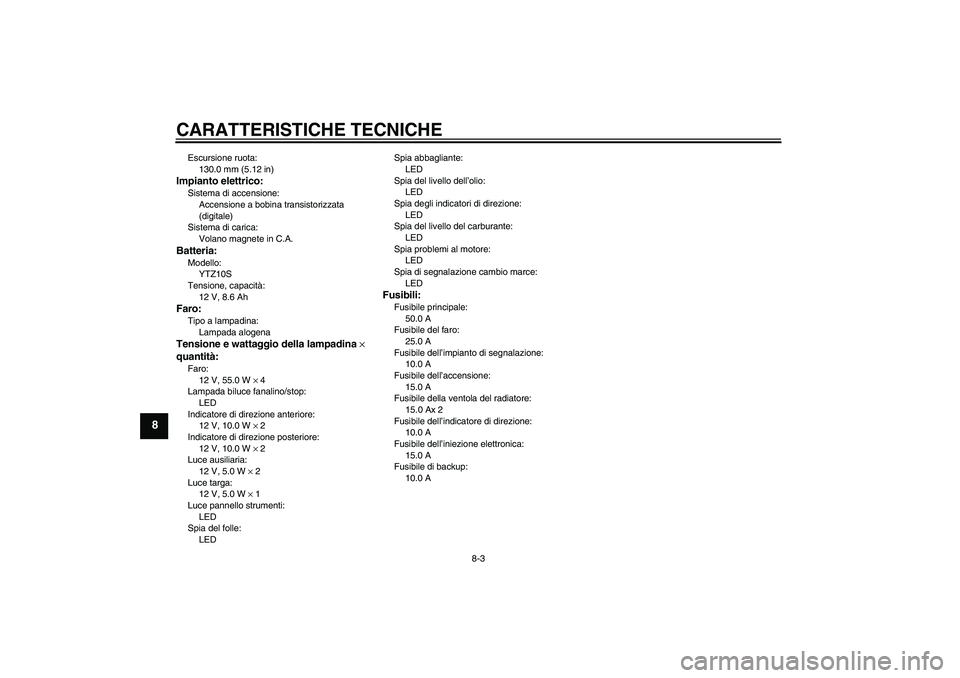

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 55.0 W × 4
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia problemi al motore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
15.0 Ax 2
Fusibile dell’indicatore di direzione:
10.0 A
Fusibile dell’iniezione elettronica:
15.0 A
Fusibile di backup:
10.0 A
U5VYH0H0.book Page 3 Thursday, November 13, 2003 5:26 PM
