2004 YAMAHA VERSITY 300 Manuale de Empleo (in Spanish)

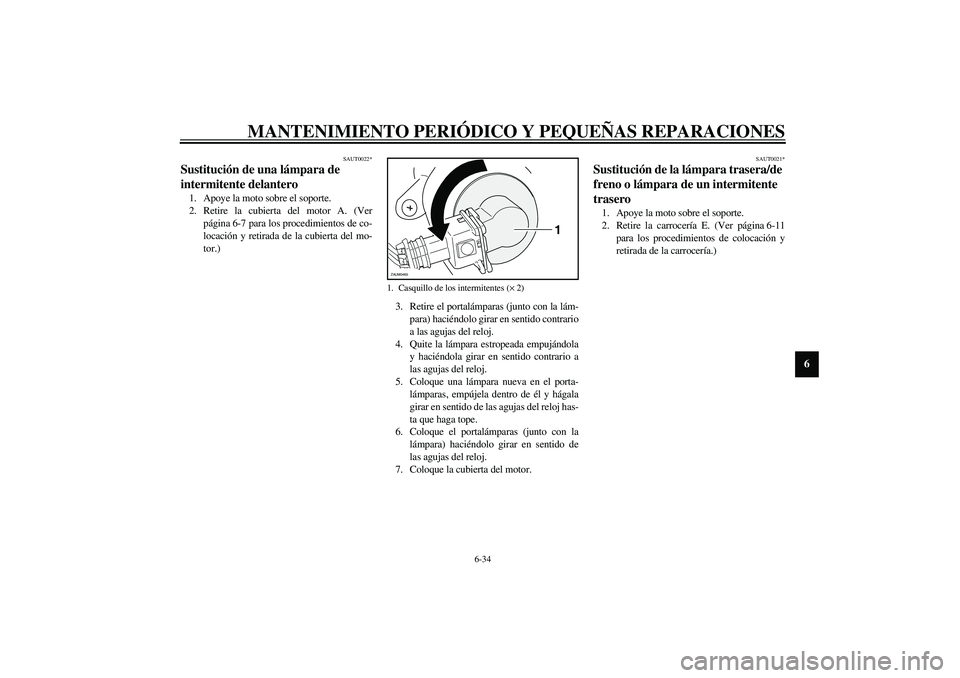

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
SAUT0022*
Sustitución de una lámpara de
intermitente delantero 1. Apoye la moto sobre el soporte.
2. Retire la cubierta del motor A. (Ver
página 6-7 para los procedimientos de co-
locación y retirada de la cubierta del mo-
tor.)
3. Retire el portalámparas (junto con la lám-
para) haciéndolo girar en sentido contrario
a las agujas del reloj.
4. Quite la lámpara estropeada empujándola
y haciéndola girar en sentido contrario a
las agujas del reloj.
5. Coloque una lámpara nueva en el porta-
lámparas, empújela dentro de él y hágala
girar en sentido de las agujas del reloj has-
ta que haga tope.
6. Coloque el portalámparas (junto con la
lámpara) haciéndolo girar en sentido de
las agujas del reloj.
7. Coloque la cubierta del motor.
SAUT0021*
Sustitución de la lámpara trasera/de
freno o lámpara de un intermitente
trasero1. Apoye la moto sobre el soporte.
2. Retire la carrocería E. (Ver página 6-11
para los procedimientos de colocación y
retirada de la carrocería.)
1. Casquillo de los intermitentes (× 2)
1
ZAUM0465

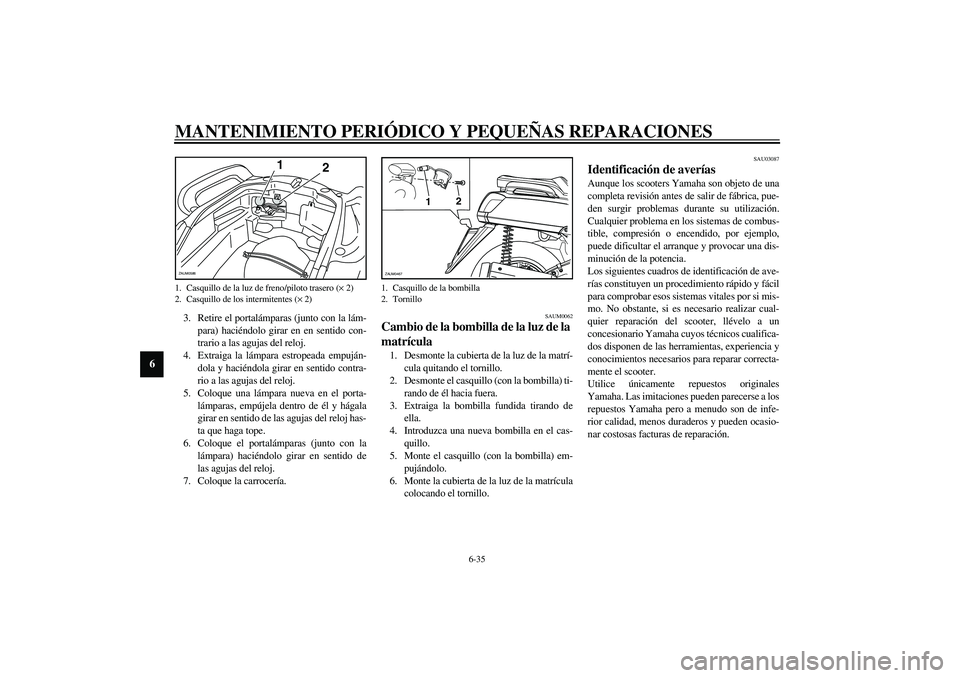

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6
3. Retire el portalámparas (junto con la lám-
para) haciéndolo girar en en sentido con-
trario a las agujas del reloj.
4. Extraiga la lámpara estropeada empuján-
dola y haciéndola girar en sentido contra-
rio a las agujas del reloj.
5. Coloque una lámpara nueva en el porta-
lámparas, empújela dentro de él y hágala
girar en sentido de las agujas del reloj has-
ta que haga tope.
6. Coloque el portalámparas (junto con la
lámpara) haciéndolo girar en sentido de
las agujas del reloj.
7. Coloque la carrocería.
SAUM0062
Cambio de la bombilla de la luz de la
matrícula 1. Desmonte la cubierta de la luz de la matrí-
cula quitando el tornillo.
2. Desmonte el casquillo (con la bombilla) ti-
rando de él hacia fuera.
3. Extraiga la bombilla fundida tirando de
ella.
4. Introduzca una nueva bombilla en el cas-
quillo.
5. Monte el casquillo (con la bombilla) em-
pujándolo.
6. Monte la cubierta de la luz de la matrícula
colocando el tornillo.
SAU03087
Identificación de averías Aunque los scooters Yamaha son objeto de una
completa revisión antes de salir de fábrica, pue-
den surgir problemas durante su utilización.
Cualquier problema en los sistemas de combus-
tible, compresión o encendido, por ejemplo,
puede dificultar el arranque y provocar una dis-
minución de la potencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para comprobar esos sistemas vitales por si mis-
mo. No obstante, si es necesario realizar cual-
quier reparación del scooter, llévelo a un
concesionario Yamaha cuyos técnicos cualifica-
dos disponen de las herramientas, experiencia y
conocimientos necesarios para reparar correcta-
mente el scooter.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecerse a los
repuestos Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pueden ocasio-
nar costosas facturas de reparación.
1. Casquillo de la luz de freno/piloto trasero (× 2)
2. Casquillo de los intermitentes (× 2)
1
2
ZAUM0586
1. Casquillo de la bombilla
2. Tornillo
2
1
ZAUM0467

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6
SAU01581

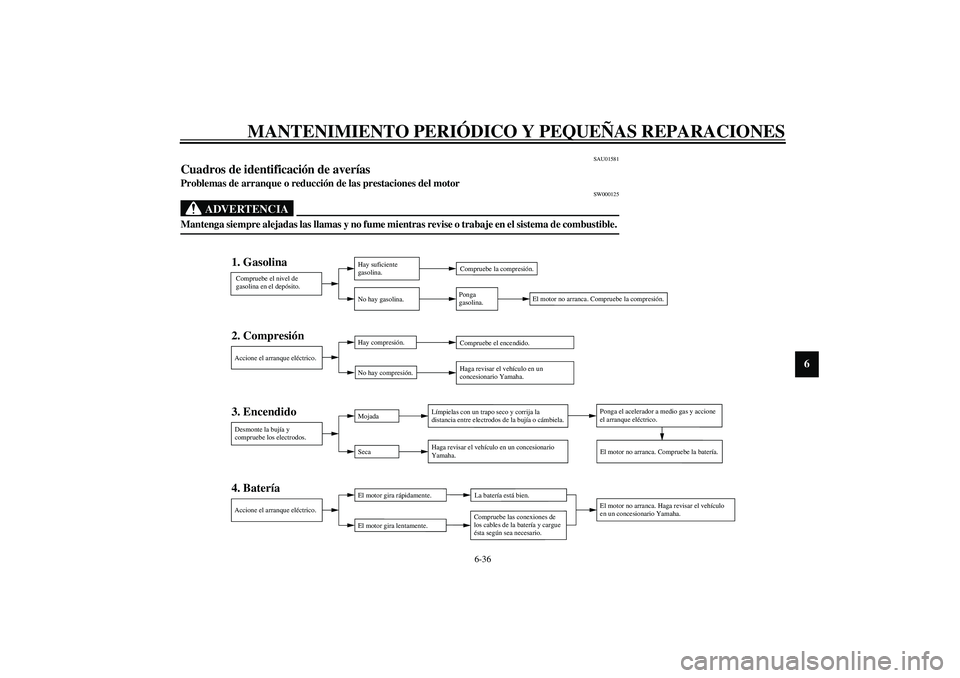

Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
SW000125
ADVERTENCIA
_ Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible. _CT-1BS
2. Compresión
3. Encendido
4. Batería 1. Gasolina
Hay suficiente
gasolina.
No hay gasolina.Compruebe la compresión.
Ponga
gasolina.
Accione el arranque eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Desmonte la bujía y
compruebe los electrodos.Mojada
SecaLímpielas con un trapo seco y corrija la
distancia entre electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario
Yamaha.Ponga el acelerador a medio gas y accione
el arranque eléctrico.
El motor no arranca. Compruebe la batería.
Accione el arranque eléctrico.El motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de
los cables de la batería y cargue
ésta según sea necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Haga revisar el vehículo
en un concesionario Yamaha.
Compruebe el nivel de
gasolina en el depósito.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6

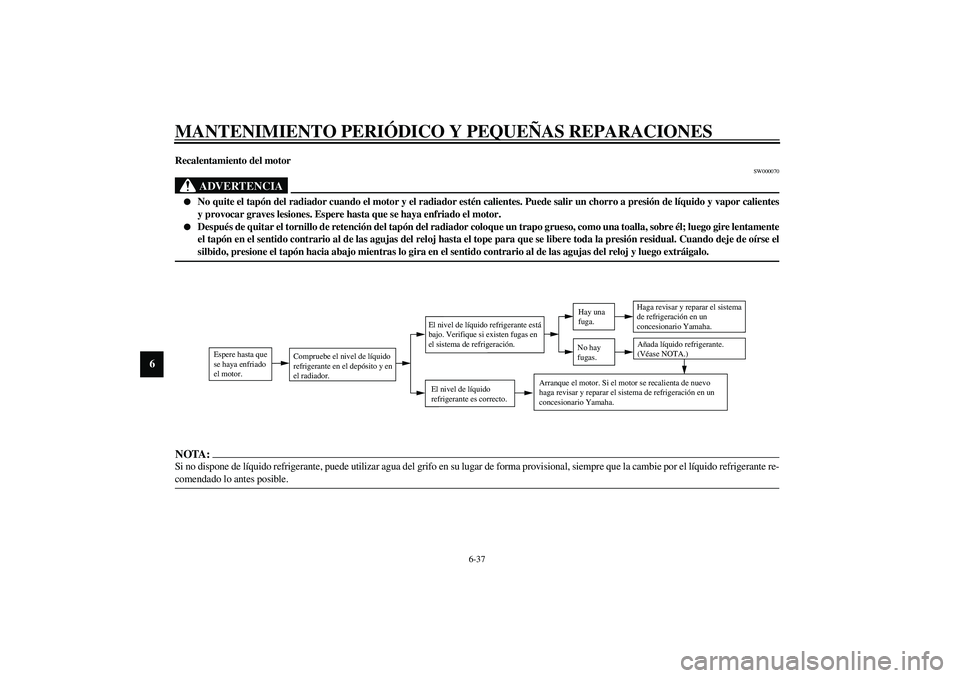

Recalentamiento del motor
SW000070
ADVERTENCIA
_

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y vapor calientes
y provocar graves lesiones. Espere hasta que se haya enfriado el motor.


Después de quitar el tornillo de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego gire lentamente
el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el
silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
_CT-2ASNOTA:_ Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido refrigerante re-
comendado lo antes posible. _
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto. El nivel de líquido refrigerante está
bajo. Verifique si existen fugas en
el sistema de refrigeración.
No hay
fugas.Hay una
fuga.
Haga revisar y reparar el sistema
de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se recalienta de nuevo
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.

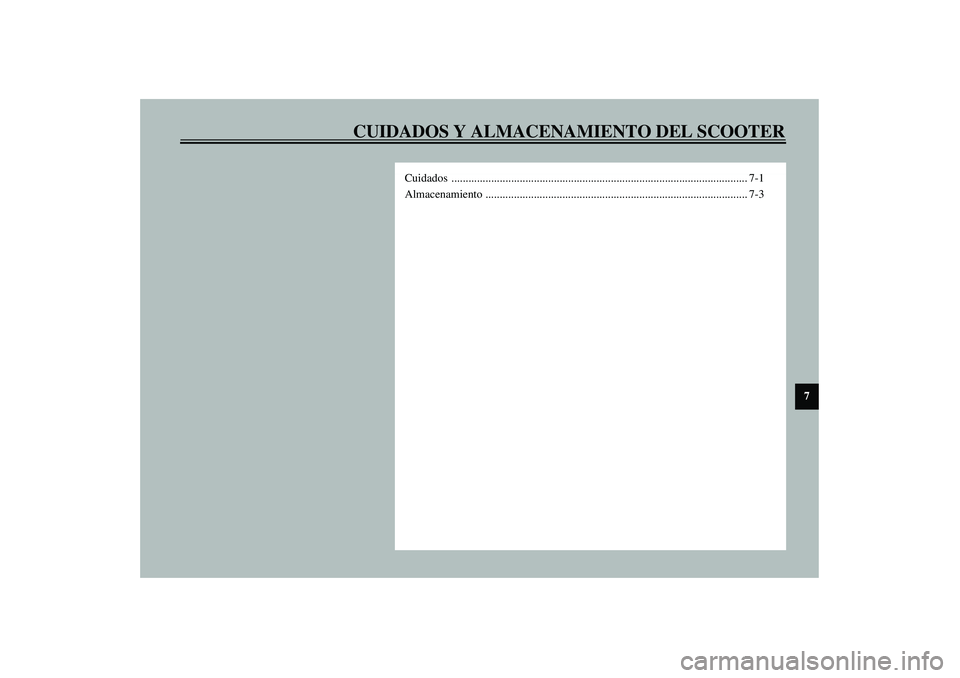

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
Cuidados ........................................................................................................ 7-1
Almacenamiento ............................................................................................ 7-3

7-1
7
SAU03434

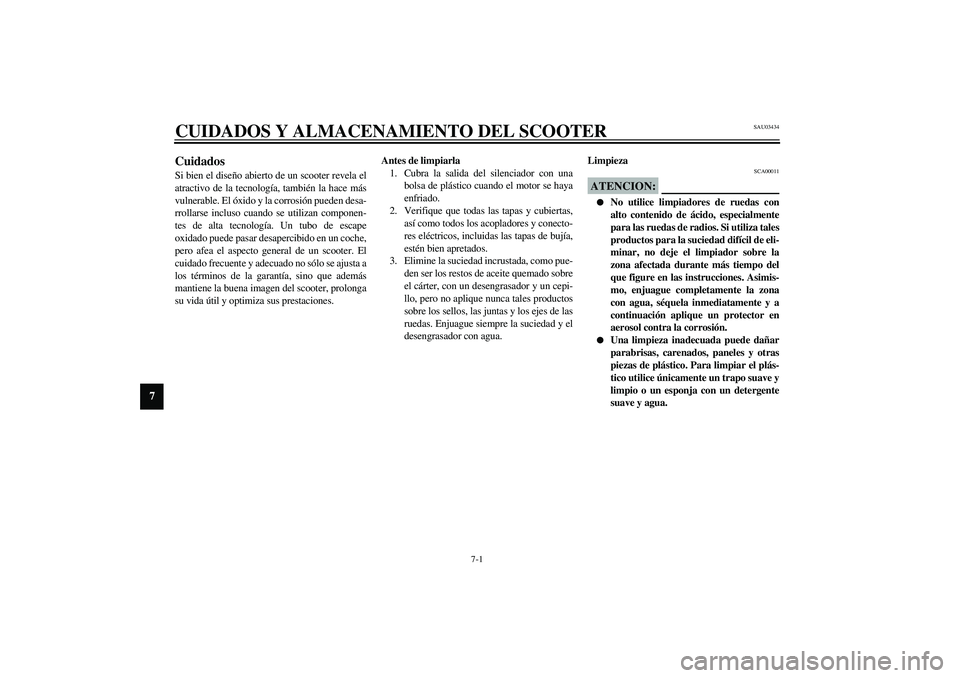

7-CUIDADOS Y ALMACENAMIENTO DEL SCOOTERCuidados Si bien el diseño abierto de un scooter revela el
atractivo de la tecnología, también la hace más
vulnerable. El óxido y la corrosión pueden desa-
rrollarse incluso cuando se utilizan componen-
tes de alta tecnología. Un tubo de escape
oxidado puede pasar desapercibido en un coche,
pero afea el aspecto general de un scooter. El
cuidado frecuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que además
mantiene la buena imagen del scooter, prolonga
su vida útil y optimiza sus prestaciones.Antes de limpiarla
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se haya
enfriado.
2. Verifique que todas las tapas y cubiertas,
así como todos los acopladores y conecto-
res eléctricos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada, como pue-
den ser los restos de aceite quemado sobre
el cárter, con un desengrasador y un cepi-
llo, pero no aplique nunca tales productos
sobre los sellos, las juntas y los ejes de las
ruedas. Enjuague siempre la suciedad y el
desengrasador con agua.Limpieza
SCA00011
ATENCION:_

No utilice limpiadores de ruedas con
alto contenido de ácido, especialmente
para las ruedas de radios. Si utiliza tales
productos para la suciedad difícil de eli-
minar, no deje el limpiador sobre la
zona afectada durante más tiempo del
que figure en las instrucciones. Asimis-
mo, enjuague completamente la zona
con agua, séquela inmediatamente y a
continuación aplique un protector en
aerosol contra la corrosión.


Una limpieza inadecuada puede dañar
parabrisas, carenados, paneles y otras
piezas de plástico. Para limpiar el plás-
tico utilice únicamente un trapo suave y
limpio o un esponja con un detergente
suave y agua.

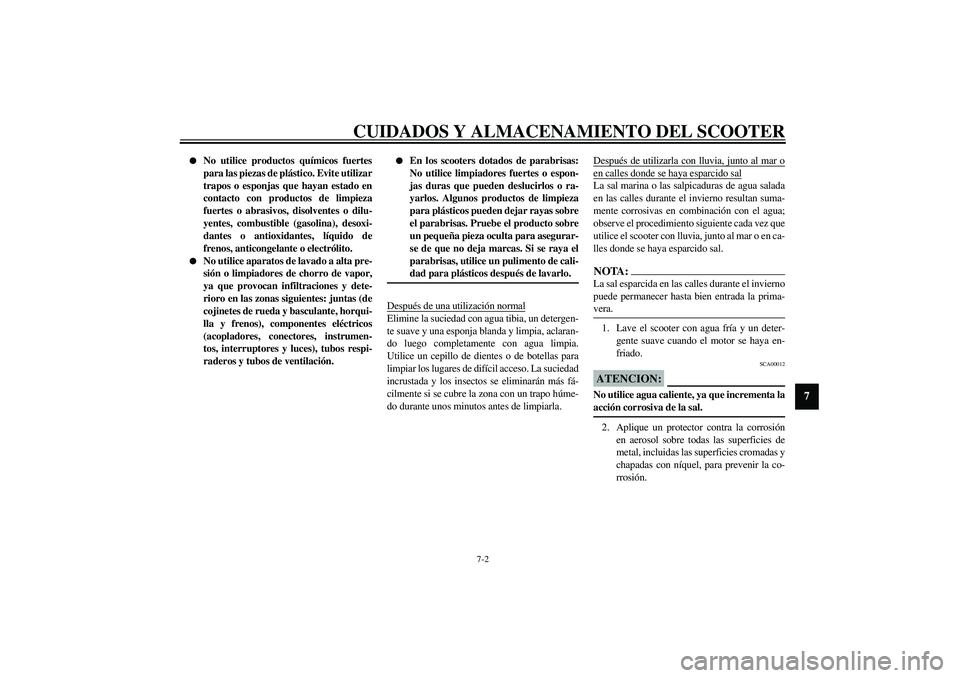

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
7


No utilice productos químicos fuertes
para las piezas de plástico. Evite utilizar
trapos o esponjas que hayan estado en
contacto con productos de limpieza
fuertes o abrasivos, disolventes o dilu-
yentes, combustible (gasolina), desoxi-
dantes o antioxidantes, líquido de
frenos, anticongelante o electrólito.


No utilice aparatos de lavado a alta pre-
sión o limpiadores de chorro de vapor,
ya que provocan infiltraciones y dete-
rioro en las zonas siguientes: juntas (de
cojinetes de rueda y basculante, horqui-
lla y frenos), componentes eléctricos
(acopladores, conectores, instrumen-
tos, interruptores y luces), tubos respi-
raderos y tubos de ventilación.


En los scooters dotados de parabrisas:
No utilice limpiadores fuertes o espon-
jas duras que pueden deslucirlos o ra-
yarlos. Algunos productos de limpieza
para plásticos pueden dejar rayas sobre
el parabrisas. Pruebe el producto sobre
un pequeña pieza oculta para asegurar-
se de que no deja marcas. Si se raya el
parabrisas, utilice un pulimento de cali-
dad para plásticos después de lavarlo.
_Después de una utilización normalElimine la suciedad con agua tibia, un detergen-
te suave y una esponja blanda y limpia, aclaran-
do luego completamente con agua limpia.
Utilice un cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La suciedad
incrustada y los insectos se eliminarán más fá-
cilmente si se cubre la zona con un trapo húme-
do durante unos minutos antes de limpiarla.Después de utilizarla con lluvia, junto al mar o
en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua salada
en las calles durante el invierno resultan suma-
mente corrosivas en combinación con el agua;
observe el procedimiento siguiente cada vez que
utilice el scooter con lluvia, junto al mar o en ca-
lles donde se haya esparcido sal.NOTA:_ La sal esparcida en las calles durante el invierno
puede permanecer hasta bien entrada la prima-
vera. _1. Lave el scooter con agua fría y un deter-
gente suave cuando el motor se haya en-
friado.
SCA00012
ATENCION:_ No utilice agua caliente, ya que incrementa la
acción corrosiva de la sal. _2. Aplique un protector contra la corrosión
en aerosol sobre todas las superficies de
metal, incluidas las superficies cromadas y
chapadas con níquel, para prevenir la co-
rrosión.

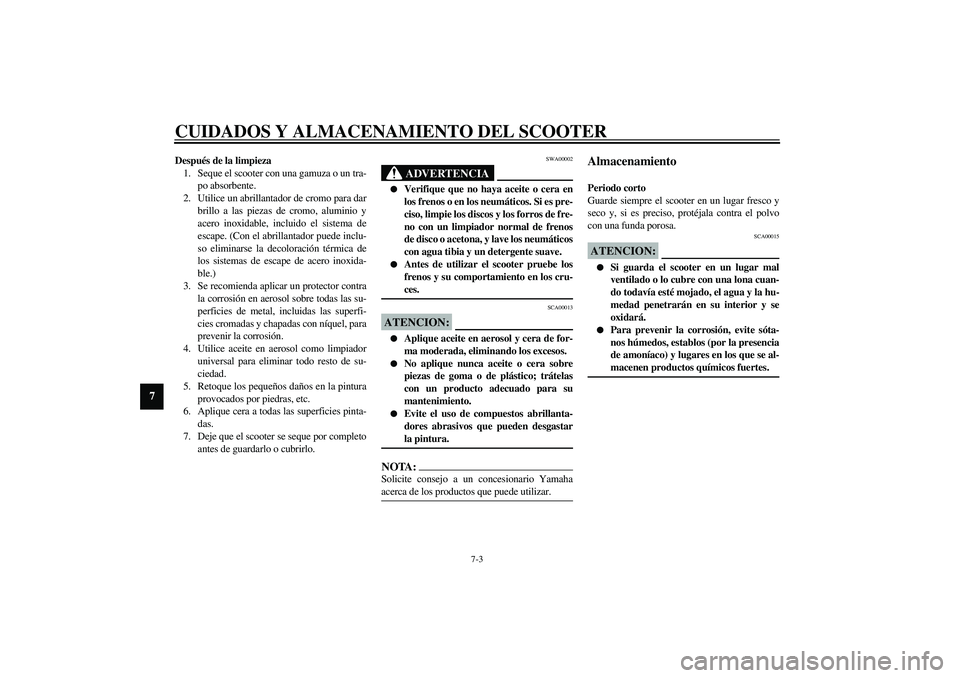

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
7
Después de la limpieza
1. Seque el scooter con una gamuza o un tra-
po absorbente.
2. Utilice un abrillantador de cromo para dar
brillo a las piezas de cromo, aluminio y
acero inoxidable, incluido el sistema de
escape. (Con el abrillantador puede inclu-
so eliminarse la decoloración térmica de
los sistemas de escape de acero inoxida-
ble.)
3. Se recomienda aplicar un protector contra
la corrosión en aerosol sobre todas las su-
perficies de metal, incluidas las superfi-
cies cromadas y chapadas con níquel, para
prevenir la corrosión.
4. Utilice aceite en aerosol como limpiador
universal para eliminar todo resto de su-
ciedad.
5. Retoque los pequeños daños en la pintura
provocados por piedras, etc.
6. Aplique cera a todas las superficies pinta-
das.
7. Deje que el scooter se seque por completo
antes de guardarlo o cubrirlo.
SWA00002
ADVERTENCIA
_

Verifique que no haya aceite o cera en
los frenos o en los neumáticos. Si es pre-
ciso, limpie los discos y los forros de fre-
no con un limpiador normal de frenos
de disco o acetona, y lave los neumáticos
con agua tibia y un detergente suave.


Antes de utilizar el scooter pruebe los
frenos y su comportamiento en los cru-
ces.
_
SCA00013
ATENCION:_

Aplique aceite en aerosol y cera de for-
ma moderada, eliminando los excesos.


No aplique nunca aceite o cera sobre
piezas de goma o de plástico; trátelas
con un producto adecuado para su
mantenimiento.


Evite el uso de compuestos abrillanta-
dores abrasivos que pueden desgastar
la pintura.
_NOTA:_ Solicite consejo a un concesionario Yamaha
acerca de los productos que puede utilizar. _
Almacenamiento Periodo corto
Guarde siempre el scooter en un lugar fresco y
seco y, si es preciso, protéjala contra el polvo
con una funda porosa.
SCA00015
ATENCION:_

Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona cuan-
do todavía esté mojado, el agua y la hu-
medad penetrarán en su interior y se
oxidará.


Para prevenir la corrosión, evite sóta-
nos húmedos, establos (por la presencia
de amoníaco) y lugares en los que se al-
macenen productos químicos fuertes.
_
