2004 YAMAHA VERSITY 300 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

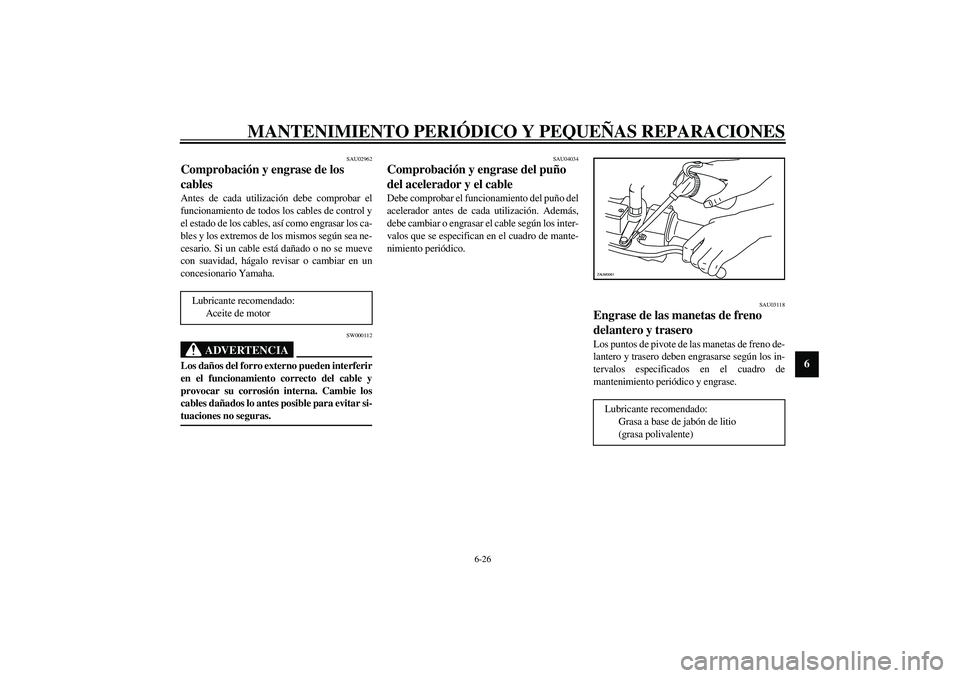

6-26
6
SAU02962
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar el
funcionamiento de todos los cables de control y
el estado de los cables, así como engrasar los ca-
bles y los extremos de los mismos según sea ne-
cesario. Si un cable está dañado o no se mueve
con suavidad, hágalo revisar o cambiar en un
concesionario Yamaha.
SW000112
ADVERTENCIA
_ Los daños del forro externo pueden interferir
en el funcionamiento correcto del cable y
provocar su corrosión interna. Cambie los
cables dañados lo antes posible para evitar si-
tuaciones no seguras. _
SAU04034
Comprobación y engrase del puño
del acelerador y el cable Debe comprobar el funcionamiento del puño del
acelerador antes de cada utilización. Además,
debe cambiar o engrasar el cable según los inter-
valos que se especifican en el cuadro de mante-
nimiento periódico.
SAU03118
Engrase de las manetas de freno
delantero y trasero Los puntos de pivote de las manetas de freno de-
lantero y trasero deben engrasarse según los in-
tervalos especificados en el cuadro de
mantenimiento periódico y engrase. Lubricante recomendado:
Aceite de motorLubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente) ZAUM0061

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

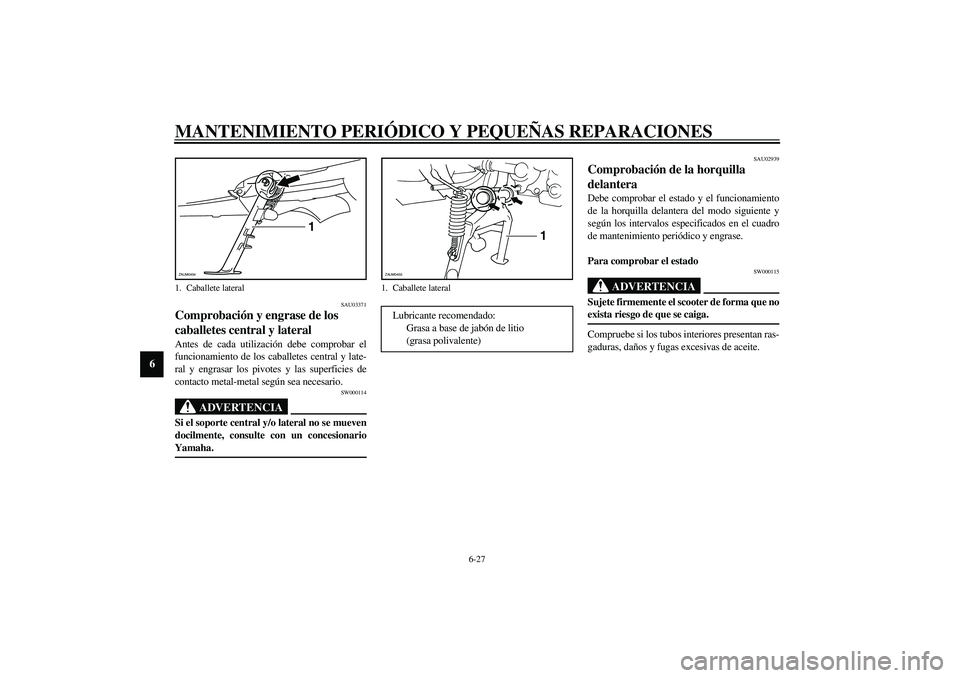

6-27
6
SAU03371
Comprobación y engrase de los
caballetes central y lateral Antes de cada utilización debe comprobar el
funcionamiento de los caballetes central y late-
ral y engrasar los pivotes y las superficies de
contacto metal-metal según sea necesario.
SW000114
ADVERTENCIA
_ Si el soporte central y/o lateral no se mueven
docilmente, consulte con un concesionario
Yamaha. _
SAU02939
Comprobación de la horquilla
delantera Debe comprobar el estado y el funcionamiento
de la horquilla delantera del modo siguiente y
según los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
Para comprobar el estado
SW000115
ADVERTENCIA
_ Sujete firmemente el scooter de forma que no
exista riesgo de que se caiga. _Compruebe si los tubos interiores presentan ras-
gaduras, daños y fugas excesivas de aceite.
1. Caballete lateral
1
ZAUM0454
1. Caballete lateral
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
1
ZAUM0455

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

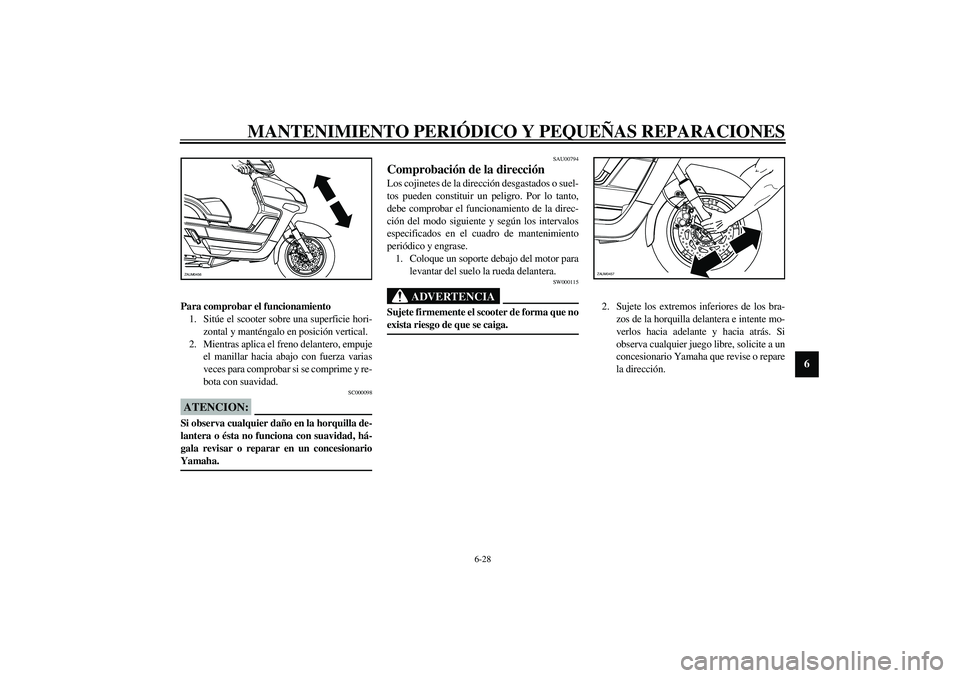

6-28
6
Para comprobar el funcionamiento
1. Sitúe el scooter sobre una superficie hori-
zontal y manténgalo en posición vertical.
2. Mientras aplica el freno delantero, empuje
el manillar hacia abajo con fuerza varias
veces para comprobar si se comprime y re-
bota con suavidad.
SC000098
ATENCION:_ Si observa cualquier daño en la horquilla de-
lantera o ésta no funciona con suavidad, há-
gala revisar o reparar en un concesionario
Yamaha. _
SAU00794
Comprobación de la dirección Los cojinetes de la dirección desgastados o suel-
tos pueden constituir un peligro. Por lo tanto,
debe comprobar el funcionamiento de la direc-
ción del modo siguiente y según los intervalos
especificados en el cuadro de mantenimiento
periódico y engrase.
1. Coloque un soporte debajo del motor para
levantar del suelo la rueda delantera.
SW000115
ADVERTENCIA
_ Sujete firmemente el scooter de forma que no
exista riesgo de que se caiga. _
2. Sujete los extremos inferiores de los bra-
zos de la horquilla delantera e intente mo-
verlos hacia adelante y hacia atrás. Si
observa cualquier juego libre, solicite a un
concesionario Yamaha que revise o repare
la dirección.
ZAUM0456
ZAUM0457

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU01144
Comprobación de los cojinetes de las
ruedas Debe comprobar los cojinetes de las ruedas de-
lantera y trasera según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase. Si existe juego en el cubo
de la rueda o ésta no gira con suavidad, solicite a
un concesionario Yamaha que revise los cojine-
tes de la rueda.
SAU04464
Batería La batería se encuentra detrás del panel B.
(Véanse en la página 6-9 las instrucciones para
desmontar y montar el panel.)
Este scooter está equipado con una batería de
tipo sellado (MF) que no requiere ningún man-
tenimiento. No es necesario comprobar el elec-
trólito ni añadir agua destilada.Para cargar la batería
Lleve la batería a un concesionario Yamaha lo
antes posible para cargarla si le parece que está
descargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
scooter está equipado con accesorios eléctricos
opcionales.
SW000116
ADVERTENCIA
_

El electrólito es tóxico y peligroso, ya
que contiene ácido sulfúrico que provo-
ca graves quemaduras. Evite todo con-
tacto con la piel, los ojos o la ropa y
protéjase siempre los ojos cuando tra-
baje cerca de una batería. En caso de
contacto, administre los PRIMEROS
AUXILIOS siguientes.
EXTERNO: Enjuague con agua
abundante.
INTERNO: Beba grandes cantida-
des de agua o leche y llame inmedia-
tamente a un médico.
1. Batería
1
ZAUM0458

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
OJOS: Enjuague con agua durante
15 minutos y acuda al médico rápi-
damente.


Las baterías producen hidrógeno explo-
sivo. Por lo tanto, mantenga las chispas,
llamas, cigarrillos, etc., alejados de la
batería y asegúrese de que la ventila-
ción sea suficiente cuando la cargue en
un espacio cerrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
_
Para guardar la batería
1. Si no va a utilizar el scooter durante más
de un mes, desmonte la batería, cárguela
completamente y guárdela en un lugar
fresco y seco.
2. Si va a guardar la batería durante más de
dos meses, compruébela al menos una vez
al mes y cárguela completamente según
sea necesario.
3. Cargue completamente la batería antes de
instalarla.
SC000102
ATENCION:_

Mantenga siempre la batería cargada.
El almacenamiento de una batería des-
cargada puede dañarla de forma irre-
parable.


Para cargar una batería de tipo sellado
sin mantenimiento es necesario un car-
gador de baterías especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dis-
pone de un cargador para baterías sin
mantenimiento, hágala cargar en un
concesionario Yamaha.
_
SAUM0110*
Cambio de fusibles La caja del fusible principal está situada detrás
del panel C. (Véanse en la página 6-10 las ins-
trucciones para desmontar y montar los pane-
les.)1. Fusible principal
2. Fusible de repuesto
M
1
2
ZAUM0459

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

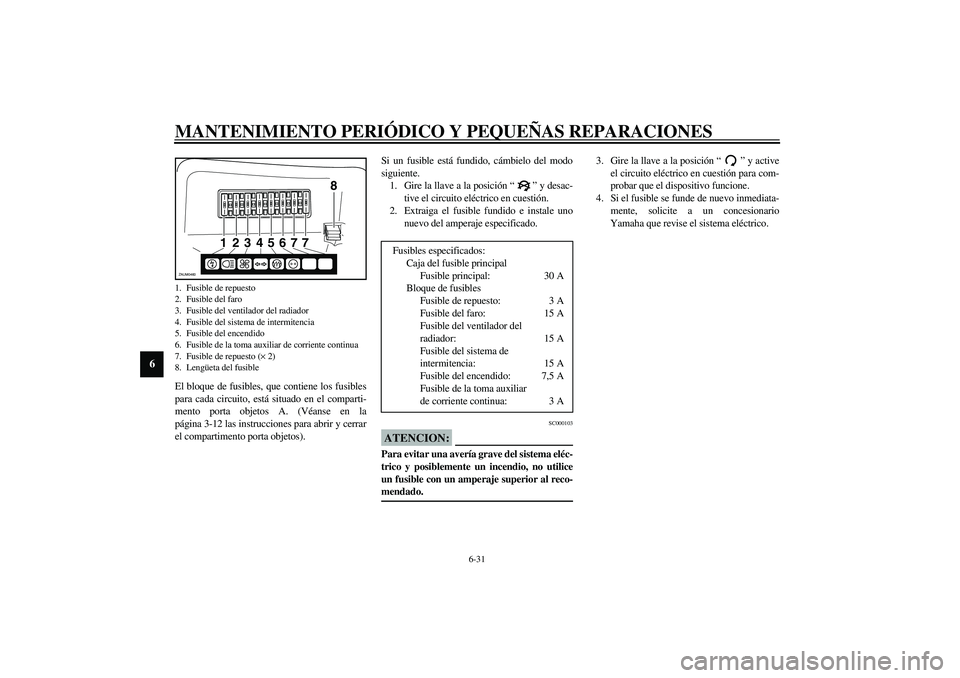

6-31
6
El bloque de fusibles, que contiene los fusibles
para cada circuito, está situado en el comparti-
mento porta objetos A. (Véanse en la
página 3-12 las instrucciones para abrir y cerrar
el compartimento porta objetos).Si un fusible está fundido, cámbielo del modo
siguiente.
1. Gire la llave a la posición “” y desac-
tive el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno
nuevo del amperaje especificado.
SC000103
ATENCION:_ Para evitar una avería grave del sistema eléc-
trico y posiblemente un incendio, no utilice
un fusible con un amperaje superior al reco-
mendado._
3. Gire la llave a la posición “” y active
el circuito eléctrico en cuestión para com-
probar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inmediata-
mente, solicite a un concesionario
Yamaha que revise el sistema eléctrico.
1. Fusible de repuesto
2. Fusible del faro
3. Fusible del ventilador del radiador
4. Fusible del sistema de intermitencia
5. Fusible del encendido
6. Fusible de la toma auxiliar de corriente continua
7. Fusible de repuesto (× 2)
8. Lengüeta del fusible
12345 776
8
ZAUM0460
Fusibles especificados:
Caja del fusible principal
Fusible principal: 30 A
Bloque de fusibles
Fusible de repuesto: 3 A
Fusible del faro: 15 A
Fusible del ventilador del
radiador: 15 A
Fusible del sistema de
intermitencia: 15 A
Fusible del encendido: 7,5 A
Fusible de la toma auxiliar
de corriente continua: 3 A

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

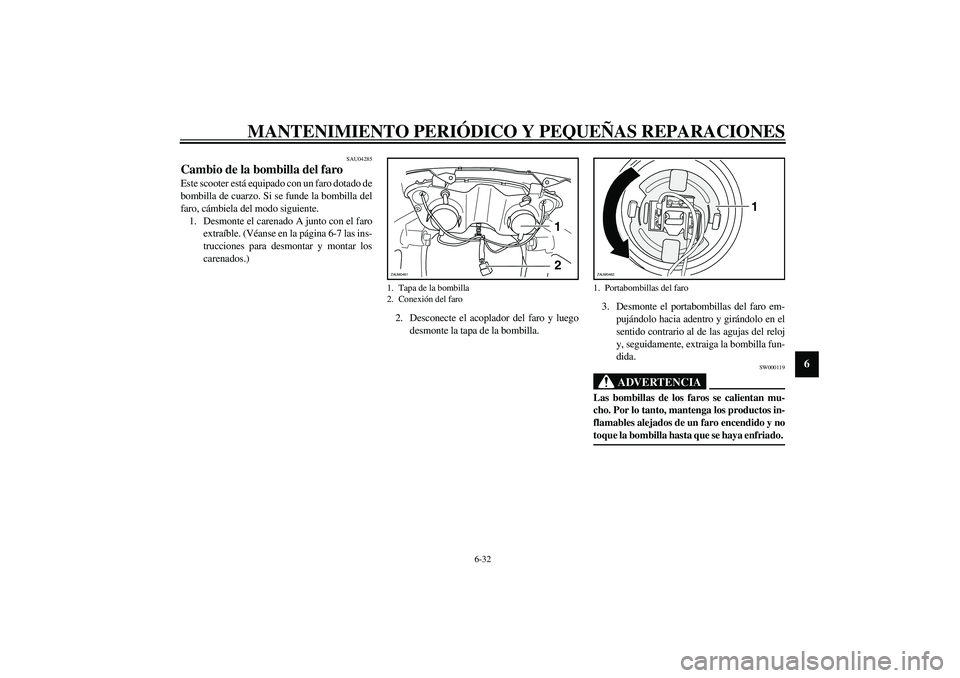

6-32
6
SAU04285
Cambio de la bombilla del faro Este scooter está equipado con un faro dotado de
bombilla de cuarzo. Si se funde la bombilla del
faro, cámbiela del modo siguiente.
1. Desmonte el carenado A junto con el faro
extraíble. (Véanse en la página 6-7 las ins-
trucciones para desmontar y montar los
carenados.)
2. Desconecte el acoplador del faro y luego
desmonte la tapa de la bombilla.3. Desmonte el portabombillas del faro em-
pujándolo hacia adentro y girándolo en el
sentido contrario al de las agujas del reloj
y, seguidamente, extraiga la bombilla fun-
dida.
SW000119
ADVERTENCIA
_ Las bombillas de los faros se calientan mu-
cho. Por lo tanto, mantenga los productos in-
flamables alejados de un faro encendido y no
toque la bombilla hasta que se haya enfriado. _
1. Tapa de la bombilla
2. Conexión del faro
2 1
ZAUM0461
1. Portabombillas del faro
1
ZAUM0462

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

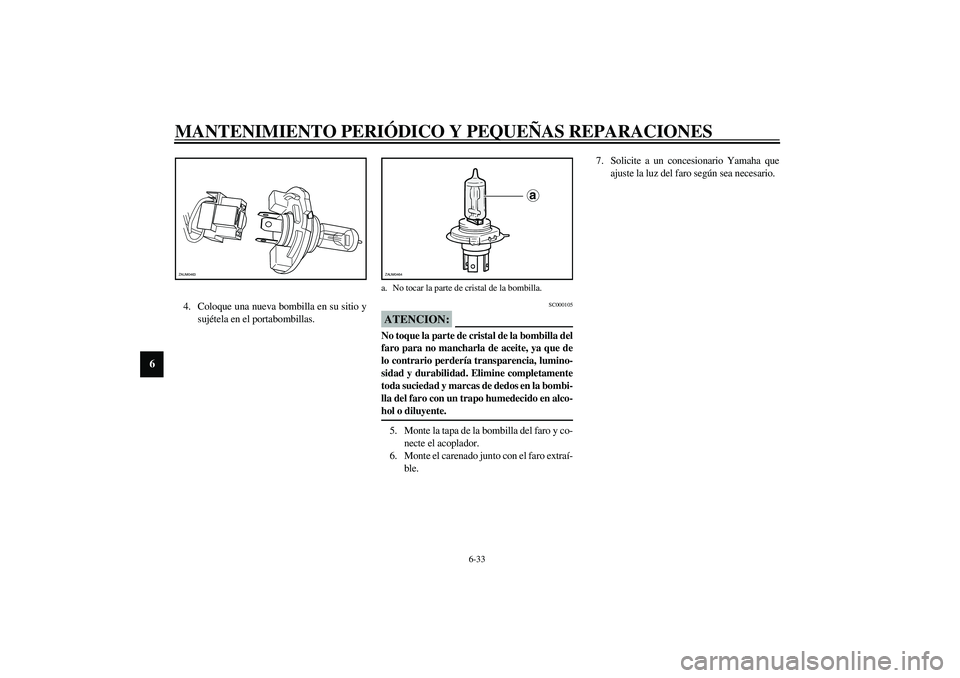

6-33
6
4. Coloque una nueva bombilla en su sitio y
sujétela en el portabombillas.
SC000105
ATENCION:_ No toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que de
lo contrario perdería transparencia, lumino-
sidad y durabilidad. Elimine completamente
toda suciedad y marcas de dedos en la bombi-
lla del faro con un trapo humedecido en alco-
hol o diluyente. _5. Monte la tapa de la bombilla del faro y co-
necte el acoplador.
6. Monte el carenado junto con el faro extraí-
ble.7. Solicite a un concesionario Yamaha que
ajuste la luz del faro según sea necesario.
ZAUM0463
a. No tocar la parte de cristal de la bombilla.
a
ZAUM0464
