FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU00330

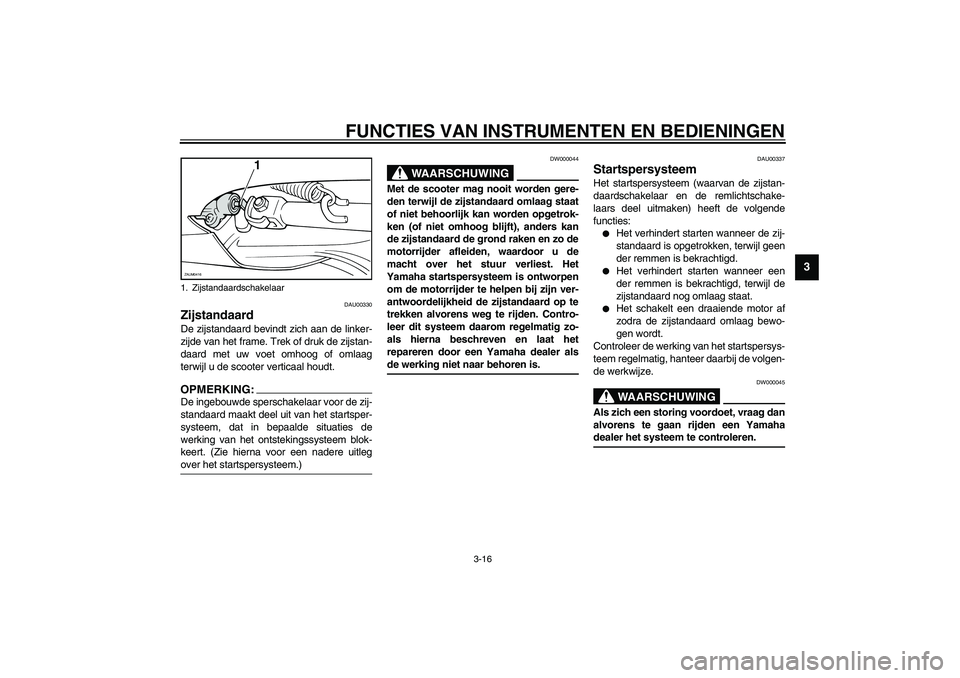

Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de scooter verticaal houdt.OPMERKING:_ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) _
DW000044
WAARSCHUWING
_ Met de scooter mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan
de zijstandaard de grond raken en zo de
motorrijder afleiden, waardoor u de
macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
DAU00337
Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar en de remlichtschake-
laars deel uitmaken) heeft de volgende
functies:

Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.


Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.


Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
DW000045
WAARSCHUWING
_ Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha
dealer het systeem te controleren. _
1. Zijstandaardschakelaar
1
ZAUM0416

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
CD-06D
Er is mogelijk iets mis met de
zijstandaardschakelaar.
Rijd niet met de scooter totdat deze door
een Yamaha dealer is gecontroleerd.
JA NEE
Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “” staat.
3. Draai de sleutel naar “”.
4. Bekrachtig de voor- of achterrem.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de remschakelaar.
Rijd niet met de scooter totdat deze door
een Yamaha dealer is gecontroleerd.
Met nog afgezette motor:
6. Klap de zijstandaard omhoog.
7. Bekrachtig de voor- of achterrem.
8. Druk op de startknop.
Slaat de motor aan?Terwijl de motor nog draait:
9. Klap de zijstandaard omlaag.
Slaat de motor af?
Er is mogelijk iets mis met de
zijstandaardschakelaar.
Rijd niet met de scooter totdat deze door
een Yamaha dealer is gecontroleerd.OPMERKING:Deze controle is het meest betrouwbaar bij
een warme motor.
JA NEE
Alles in orde.
U kunt met de scooter gaan rijden.
JA NEE

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
DAUM0102*
Gelijkstroom aansluitcontact
voor accessoires Deze scooter is in het opbergcompartiment A
voorzien van een gelijkstroom aansluitcon-
tact voor accessoires.
12 V accessoires die op het aansluitcontact
worden aangesloten, kunnen worden ge-
bruikt wanneer de sleutel in de “”-posi-
tie staat en mogen alleen worden gebruikt
wanneer de motor draait.
DC000028*
LET OP:_ Accessoires aangesloten op het ge-
lijkstroom aansluitcontact voor acces-
soires moeten niet worden gebruikt
terwijl de motor uit staat; de gezamenlij-
ke stroomonttrekking mag niet meer be-
dragen dan 2,5 A of 30 W, anders raakt
de accu mogelijk ontladen._Het gelijkstroom aansluitcontact voor
accessoires gebruiken
1. Draai de sleutel naar “”.
2. Verwijder de stofkap van de contact-
doos.
3. Plaats de stekker van het accessoire
in de contactdoos.
4. Draai de sleutel naar “” en start de
motor. (Zie pagina 5-1 voor meer infor-
matie.)
5. Wanneer de accessoireaansluiting
niet wordt gebruikt, brengt u de stof-
kap ter bescherming op de contact-
doos aan.
1. Gelijkstroom aansluitcontact voor accessoires
12V
1
ZAUM0417

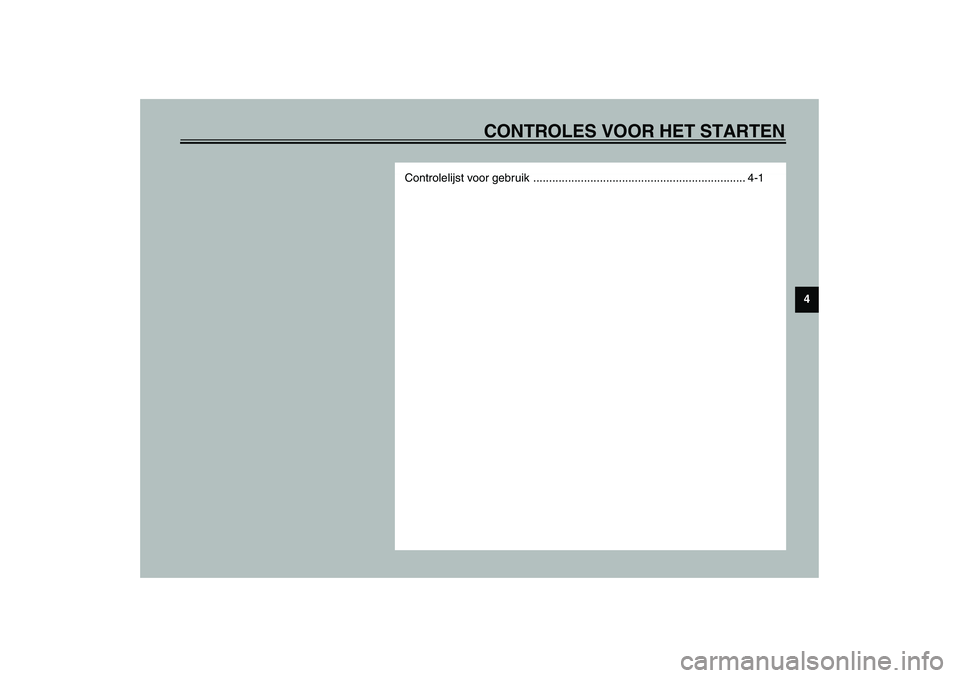

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1

4-1
4
DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03439
Controlelijst voor gebruik
CO-01D
ONDERDEEL CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul zo nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-3–3-4, 3-10–3-11
MotorolieControleer het olieniveau in de motor.
Vul zo nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-13–6-15
CardanolieControleer de machine op olielekkage. 6-16
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul zo nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven niveau.
Controleer het koelsysteem op lekkage.6-17
VoorremControleer de werking.
Als de voorrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.3-9, 6-23–6-25
AchterremControleer de werking.
Als de achterrem zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer het vloeistofniveau in het reservoir.
Vul zo nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het hydraulisch systeem op lekkage.3-9, 6-23–6-25

CONTROLES VOOR HET STARTEN4-2
4
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag zo nodig de Yamaha dealer om de vrije slag van de kabel af te stellen, en
de kabel en het kabelhuis te smeren.6-20, 6-26
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer als dat nodig is.6-21–6-23
RemhendelsControleer of de werking soepel is.
Smeer zo nodig de hendelscharnierpunten.3-9, 6-23, 6-26
Middenbok, zijstandaardControleer of de werking soepel is.
Smeer zo nodig de scharnierpunten.6-27
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet zo nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer als dat nodig is.3-1–3-8, 6-32–6-35
ZijstandaardschakelaarControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-16 ONDERDEEL CONTROLES PAGINA

CONTROLES VOOR HET STARTEN
4-3
4
OPMERKING:_ Voordat de scooter wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd in
beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard. _
DWA00033
WAARSCHUWING
_ Wanneer functies vermeld in de Controlelijst voor gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en even-
tueel repareren voordat u de machine gebruikt. _
