2004 YAMAHA TW125 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
1
2
3
4
5
6
7
8
9

GAU23200
Seitenständer prüfen und
schmieren
Die Funktion des Seitenständers sollte
vor jeder Fahrt geprüft werden und die
Drehpunkte und Metall-auf-Me-
tall-Kontaktoberflächen sollten gegebe-
nenfalls geschmiert werden.
WARNUNG

GWA10730
Falls der Seitenständer klemmt, die-
sen von einer Yamaha-Fachwerk-
statt instand setzen lassen.
GAU23250
Hinterradaufhängung
schmieren
Die Drehpunkte der Hinterra-
daufhängung sollten in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskopga-
bel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den.
Zustand prüfen
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe
auf Öllecks prüfen.

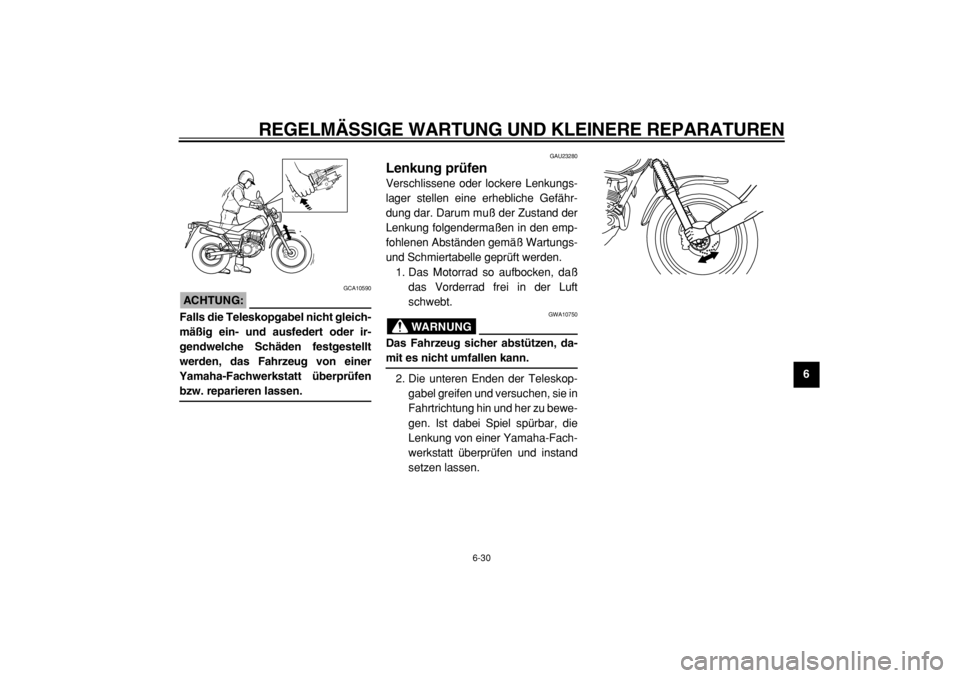

Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gera-
der Stellung halten.
2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker
mehrmals einfedern und prüfen,
ob sie leichtgängig ein- und ausfe-
dert. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)

1. Schmiernippel
Empfohlenes Schmiermittel:
Lithiumseifenfett
1(×2)

✹✺✬✴✥ ✥✬
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
2
3
4
5
67
8
9
ACHTUNG:

GCA10590
Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder ir-
gendwelche Schäden festgestellt
werden, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen
bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefähr-
dung dar. Darum muß der Zustand der
Lenkung folgendermaßen in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geprüft werden.
1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft
schwebt.
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie in
Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und instand
setzen lassen.

✹✺✬✴✥ ✦✣
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
1
2
3
4
5
6
7
8
9

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen
in den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle geprüft
werden. Falls ein Radlager zuviel Spiel
aufweist oder das Rad nicht leichtgän-
gig dreht, die Radlager von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
GAU23370

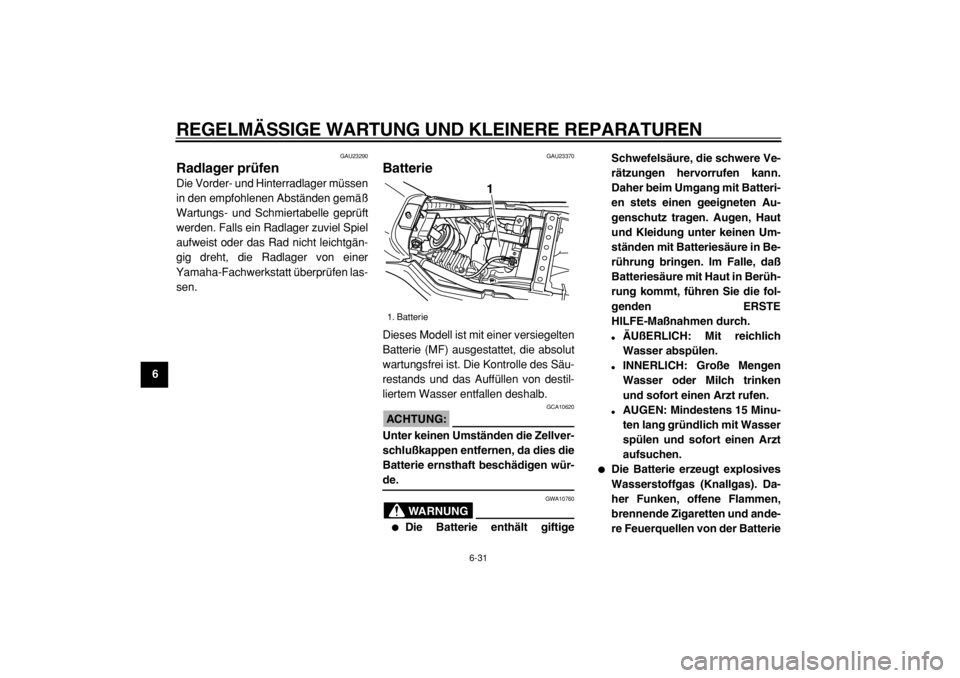

Batterie
Dieses Modell ist mit einer versiegelten
Batterie (MF) ausgestattet, die absolut
wartungsfrei ist. Die Kontrolle des Säu-
restands und das Auffüllen von destil-
liertem Wasser entfallen deshalb.
ACHTUNG:

GCA10620
Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die
Batterie ernsthaft beschädigen wür-
de.
WARNUNG

GWA10760

Die Batterie enthält giftigeSchwefelsäure, die schwere Ve-
rätzungen hervorrufen kann.
Daher beim Umgang mit Batteri-
en stets einen geeigneten Au-
genschutz tragen. Augen, Haut
und Kleidung unter keinen Um-
ständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß
Batteriesäure mit Haut in Berüh-
rung kommt, führen Sie die fol-
genden ERSTE
HILFE-Maßnahmen durch.

ÄUßERLICH: Mit reichlich
Wasser abspülen.

INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.

AUGEN: Mindestens 15 Minu-
ten lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Da-
her Funken, offene Flammen,
brennende Zigaretten und ande-
re Feuerquellen von der Batterie
1. Batterie 1

✹✺✬✴✥ ✦✤
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
2
3
4
5
67
8
9 fernhalten. Beim Laden der Bat-
terie in geschlossenen Räumen
für ausreichende Belüftung sor-
gen.


DIES UND BATTERIEN VON
KINDERN FERNHALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerk-
statt aufladen lassen. Beachten Sie,
daß die Batterie sich durch die Zuschal-
tung elektrischer Nebenverbraucher
schneller entlädt und deshalb öfter auf-
geladen werden muß.
Batterie lagern
1. Wird das Fahrzeug über einen Mo-
nat lang nicht benutzt, die Batterie
ausbauen, aufladen und an einem
kühlen und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf. aufla-
den.
3. Vor der Montage die Batterie voll-
ständig aufladen.4. Nach der Montage sicherstellen,
daß die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
ACHTUNG:

GCA10630

Die Batterie immer in gelade-
nem Zustand halten. Das La-
gern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.

Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstantstromstär-
ke und/oder -spannung).
Konventionelle Ladegeräte kön-
nen die Lebensdauer der war-
tungsfreien Batterie
vermindern. Falls Sie keinen Zu-
gang zu einem Ladegerät für die
wartungsfreie Batterie haben,
lassen Sie sie von Ihrer
Yamaha-Fachwerkstatt aufla-
den.
GAU23500

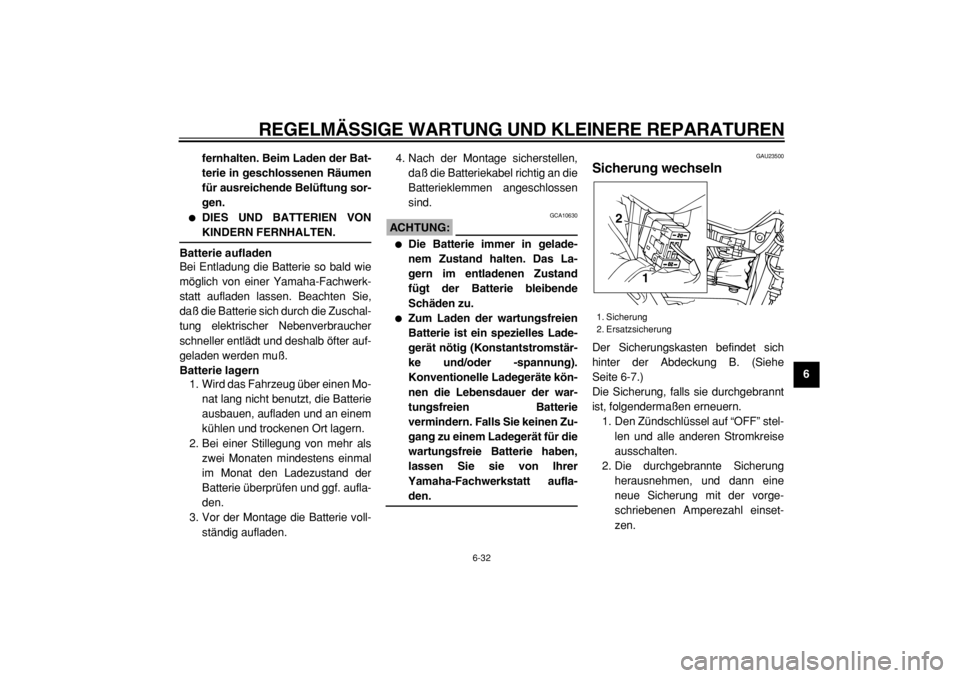

Sicherung wechseln
Der Sicherungskasten befindet sich
hinter der Abdeckung B. (Siehe
Seite 6-7.)
Die Sicherung, falls sie durchgebrannt
ist, folgendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” stel-
len und alle anderen Stromkreise
ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vorge-
schriebenen Amperezahl einset-
zen.
1. Sicherung
2. Ersatzsicherung
1 2

✹✺✬✴✥ ✦✥
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
1
2
3
4
5
6
7
8
9
ACHTUNG:

GCA10640
Niemals Sicherungen mit einer hö-
heren als der vorgeschriebenen Am-
perezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen Kom-
ponenten und sogar einen Brand
verursachen.
3. Zündschloß in “ON”-Stellung dre-
hen und prüfen, ob das elektrische
System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektri-
sche Anlage von einer
Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU23792

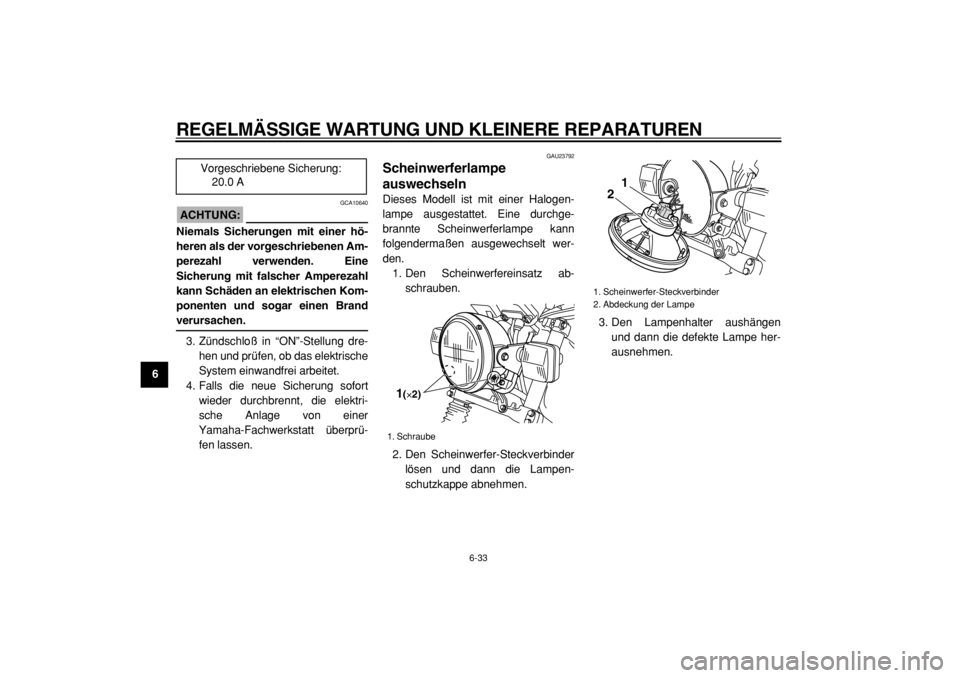

Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogen-
lampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt wer-
den.
1. Den Scheinwerfereinsatz ab-
schrauben.
2. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampen-
schutzkappe abnehmen.3. Den Lampenhalter aushängen
und dann die defekte Lampe her-
ausnehmen. Vorgeschriebene Sicherung:
20.0 A
1. Schraube
1(×2)

1. Scheinwerfer-Steckverbinder
2. Abdeckung der Lampe
1
2

✹✺✬✴✥ ✦✦
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
2
3
4
5
67
8
9
WARNUNG

GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter fern-
halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
ACHTUNG:

GCA10660
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leuchtkraft
und Lebensdauer der Lampe. Des-halb den Glaskolben der Scheinwer-
ferlampe nicht mit den Fingern
berühren. Verunreinigungen der
Scheinwerferlampe mit einem mit
Alkohol oder Verdünner angefeuch-
teten Tuch entfernen.
5. Die Lampenschutzkappe aufset-
zen und dann den Steckverbinder
einstecken.6. Den Scheinwerfereinsatz fest-
schrauben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
1. Halterung der Scheinwerferlampe
1

1. Den Glasteil der Lampe nicht berühren.
1

✹✺✬✴✥ ✦✧
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
1
2
3
4
5
6
7
8
9

GAU24131

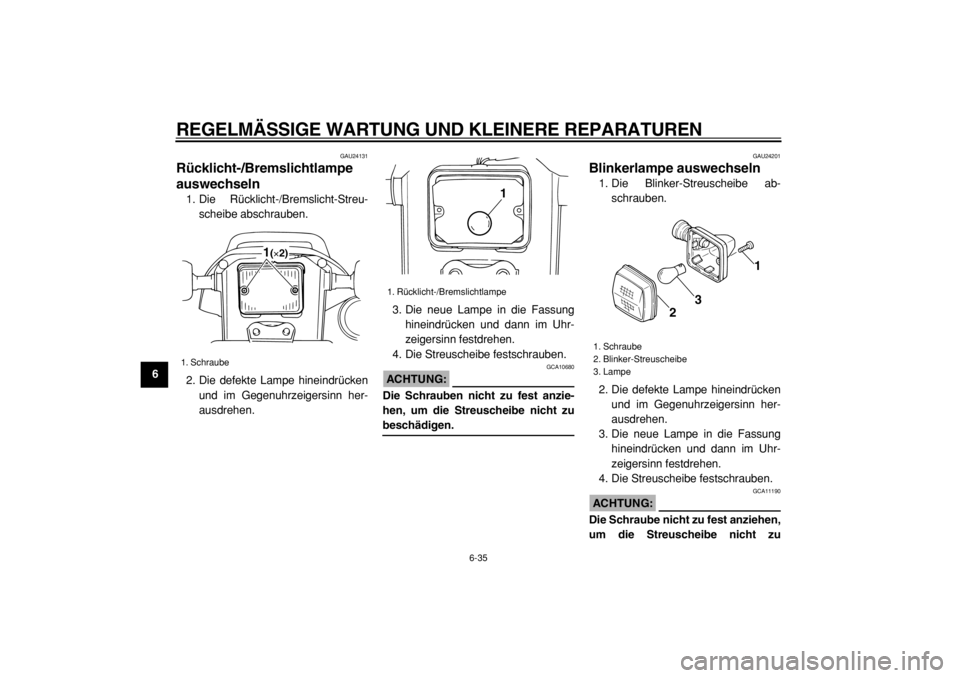

Rücklicht-/Bremslichtlampe
auswechseln
1. Die Rücklicht-/Bremslicht-Streu-
scheibe abschrauben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn her-
ausdrehen.3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:

GCA10680
Die Schrauben nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
GAU24201
Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe ab-
schrauben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn her-
ausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:

GCA11190
Die Schraube nicht zu fest anziehen,
um die Streuscheibe nicht zu
1. Schraube
1(×2)

1. Rücklicht-/Bremslichtlampe
1

1. Schraube
2. Blinker-Streuscheibe
3. Lampe
1
2
3

✹✺✬✴✥ ✦

 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
2
3
4
5
67
8
9

beschädigen.
GAU24350
Motorrad aufbocken
Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, fol-
gende Hinweise beachtet werden. Vor
der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht. Es
kann nach Bedarf auch eine stabile
Holzkiste unter dem Motor plaziert wer-
den.
Vorderrad warten
1. Entweder hinten einen Motor-
rad-Montageständer verwenden
oder (falls nicht zwei solcher Stän-
der zur Verfügung stehen) einen
Aufbockständer aus dem Automo-
bilfachhandel unter den Rahmen
in Nähe des Hinterrads stellen.
2. Das Fahrzeug mit einem Motor-
rad-Montageständer vorn so ab-
stützen, daß das Vorderrad sich
frei drehen läßt.
Hinterrad warten
Das Motorrad so abstützen, daß dasHinterrad sich frei drehen läßt. Dazu
entweder hinten einen Motor-
rad-Montageständer verwenden oder
zwei Aufbockständer unter den Haupt-
rahmen oder die Schwingenarme stel-
len.

✹✺✬✴✥ ✦✩
