2004 YAMAHA TW125 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1
2
3
4
5
6
7
8
9
die Einstellmutter in Richtung (b)
drehen.
3. Die Kontermutter festziehen.
WARNUNG

GWA10630

Nachdem das Bremshebelspiel
eingestellt worden ist, das Spiel
kontrollieren und sicherstellen,
daß die Bremse richtig funktio-
niert.

Ein weiches oder schwammiges
Gefühl beim Betätigen des
Bremshebels kann bedeuten,
daß sich Luft im hydraulischen
System befindet. Befindet sich
Luft im Hydrauliksystem, lassen
Sie das System von einer
Yamaha-Fachwerkstatt in Ord-
nung bringen, bevor Sie mit mit
dem Motorrad fahren. Luft in der
Bremsanlage verringert die
Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU22191
Fußbremshebel-Position und
-Spiel einstellen
WARNUNG

GWA10670
Diese Einstellungen sollten grund-
sätzlich von einer Yamaha-Fach-
werkstatt durchgeführt werden.
Fußbremshebel-Position
Die Oberkante des Fußbremshebels
sollte etwa 30.0 mm (1.18 in) unterhalb
der Oberkante der Fußraste sein. Die
Fußbremshebel-Position regelmäßig
prüfen und ggf. folgendermaßen ein-
stellen.
1. Die Kontermutter am Fußbrems-
hebel lockern.
2. Zum Anheben des Fußbremshe-
bels die Einstellschraube in Rich-
tung (a) drehen. Zum Senken des
Fußbremshebels die Einstell-
schraube in Richtung (b) drehen.3. Die Kontermutter festziehen.
WARNUNG

GWA11230
Nach dem Einstellen der Fußbrems-
hebelposition, muß das Spiel des
Hebels eingestellt werden.
1. Kontermutter
2. Einstellschraube der Fußbremshebel-Posi-
tion
3. Fußbremshebel-Position
3
2 1
(a)
(b)

✹✺✬✴✥ ✥✤
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
2
3
4
5
67
8
9 Fußbremshebel-Spiel
Das Fußbremshebel-Spiel sollte
20.0–30.0 mm (0.79–1.18 in) betragen,
wie dargestellt. Das Fußbremshe-
bel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
Zum Erhöhen des Fußbremshe-
bel-Spiels die Einstellmutter am
Bremsgestänge in Richtung (a) drehen.
Zum Verringern des Fußbremshe-
bel-Spiels die Einstellmutter in Rich-
tung (b) drehen.
WARNUNG

GWA10680

Nach dem Einstellen des An-
triebskettendurchhangs oder
nach dem Aus- oder Einbau des
Hinterrads, immer das Spiel des
Fußbremshebels kontrollieren.

Läßt sich die Einstellung auf
diese Weise nicht vornehmen,
das Fahrzeug von einer
Yamaha-Fachwerkstatt über-
prüfen lassen.

Nach dem Einstellen des Fuß-
bremshebels die Funktion des
Bremslichtschalters prüfen.
GAU22270
Hinterrad-Bremslichtschalter
einstellen
Der mit dem Bremslicht verbundene
Hinterrad-Bremslichtschalter spricht
beim Betätigen des Fußbremshebels
an. Bei korrekter Einstellung leuchtet
das Bremslicht kurz vor Einsetzen der
Bremswirkung auf. Den Bremslicht-
schalter gegebenenfalls folgenderma-
ßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten.
Um den Einschaltpunkt des Brems-
lichts vorzuversetzen, die Einstellmut-
1. Fußbremshebel-Spiel
1

1. Einstellmutter für das Spiel des Fußbrems-
hebels1
(a)
(b)

1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2
(a)
(b)

✹✺✬✴✥ ✥✥
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1
2
3
4
5
6
7
8
9
ter in Richtung (a) drehen. Um den
Einschaltpunkt des Bremslichts zurück-
zuversetzen, die Einstellmutter in Rich-
tung (b) drehen.

GAU22380
Vorderrad-Scheibenbremsbel
äge und
Hinterrad-Trommelbremsbelä
ge prüfen
Der Verschleiß der Scheibenbremsbe-
läge vorn und Trommelbremsbeläge
hinten muß in den empfohlenen Ab-
ständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbe-
lagverschleißes die Nuten prüfen.Wenn eine Nut fast verschwunden ist,
die Scheibenbremsbeläge als ganzen
Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen
lassen.
GAU22540
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen
Verschleißanzeiger auf, der ein Prüfen
der Trommelbremsbeläge ohne Aus-
bau erlaubt. Zur Prüfung des Bremsbe-
lagverschleißes die Bremse betätigen
und die Verschleißanzeiger beobach-
ten. Ist ein Bremsbelag derartig ver-
schlissen, daß das Limit auf dem
Verschleißanzeiger erreicht ist, müs-
1. Verschleißanzeigerille des Bremsbelags
1
1

1. Verschleißgrenzlinie des Bremsbelags
2. Verschleißanzeiger des Bremsbelags
21

✹✺✬✴✥ ✥✦
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
2
3
4
5
67
8
9
sen Sie die Trommelbremsbeläge
schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen
lassen.

GAU32341
Bremsflüssigkeitsstand
prüfen
Bei Bremsflüssigkeitsmangel kann Luft
in die Bremsanlage eindringen und
dessen Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, daß
Bremsflüssigkeit bis über die Minimal-
stand-Markierung reicht, und, falls er-
forderlich, Bremsflüssigkeit nachfüllen.
Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, daß die
Bremsbeläge abgenutzt sind und/oder
ein Leck im Bremssystem vorhanden
ist. Ist der Bremsflüssigkeitsstand nied-
rig, sicherstellen daß die Bremsbelägeauf Verschleiß und das Bremssystem
auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beach-
ten:

Beim Ablesen des Flüssigkeits-
stands muß der Vorratsbehälter
des Hauptbremszylinders waage-
recht stehen.

Nur die empfohlene Bremsflüssig-
keit verwenden. Andere Brems-
flüssigkeiten können die
Dichtungen angreifen, Undichtig-
keit verursachen und dadurch die
Bremsfunktion beeinträchtigen.

Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen verschie-
dener Bremsflüssigkeiten kann
chemische Reaktionen hervorru-
fen, die die Bremsfunktion beein-
trächtigen.

Darauf achten, daß beim
Nachfüllen kein Wasser in den
1. Minimalstand-Markierung
1

Empfohlene Bremsflüssigkeit:
DOT 4

✹✺✬✴✥ ✥✧
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1
2
3
4
5
6
7
8
9
Vorratsbehälter gelangt. Wasser
setzt den Siedepunkt der Brems-
flüssigkeit erheblich herab und
kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschütte-
te Flüssigkeit sofort abwischen.

Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brems-
anlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU22720
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den emp-
fohlenen Abständen gemäß des HIN-
WEISES nach der Wartungs- und
Schmiertabelle von einer
Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldich-
tungen des Hauptbremszylinders und
der Bremssättel, sowie der
Bremsschläuche, in den unten aufge-
führten Abständen gewechselt werden,
oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre er-
neuern.

Bremsschlauch: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang
Den Antriebsketten-Durchhang vor je-
der Fahrt prüfen und ggf. korrigieren.
GAU22770
Kettendurchhang prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gera-
der Stellung halten.
HINWEIS:
Beim Messen und Einstellen des Ket-
tendurchhangs muß das Fahrzeug voll-
ständig gerade stehen und unbeladen

sein.
2. Das Getriebe in die Leerlaufstel-
lung schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig
zu machen, und dann den Ketten-
durchhang an dieser Stelle, wie in
der Abbildung gezeigt, messen.
Antriebsketten-Durchhang:
35.0–60.0 mm (1.38–2.36 in)

✹✺✬✴✥ ✥

 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
2
3
4
5
67
8
9
4. Den Antriebsketten-Durchhang
ggf. folgendermaßen korrigieren.

GAU22830
Antriebskettendurchhang einstellen
1. Die Einstellmutter für das Fuß-
bremshebel-Spiel lockern.2. Die Achsmutter lösen.
3. Zum Straffen der Antriebskette,
die Einstellplatte auf beiden Seiten
der Schwinge in Richtung (a) dre-
hen. Zum Lockern der Antriebsket-
te, die Exzenterplatten auf jeder
Seite der Schwinge in Richtung (b)
drehen und dann das Hinterrad
nach vorn drücken.
HINWEIS:
Beide Exzenterplatten jeweils gleich-
mäßig einstellen, damit die Radaus-

richtung sich nicht verstellt.
ACHTUNG:

GCA10570
Eine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von
Motor und anderen wichtigen Teilen
und kann dazu führen, daß die Kette
reißt oder abspringt. Daher darauf
achten, daß der Kettendurchhang
sich im Sollbereich befindet.
4. Die Achsmutter vorschriftsmäßig
festziehen.
5. Spiel des Fußbremshebels ein-
stellen. (Siehe Seite 6-21.)
WARNUNG

GWA10660
Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen.
1. Antriebsketten-Durchhang
1

1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Achsmutter
3. Einstellplatte des Antriebskettendurch-
hangs32
1
(a)
(b)

Anzugsdrehmoment:
Achsmutter:
90 Nm (9,0 m·kgf, 65,1 ft·lbf)

✹✺✬✴✥ ✥✩
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
1
2
3
4
5
6
7
8
9

GAU23011
Antriebskette schmieren
Die Kette muß gemäß Wartungs- und
Schmiertabelle gereinigt und ge-
schmiert werden, um den Verschleiß
gering zu halten. Dies gilt besonders für
den Betrieb in nassen oder staubigen
Gegenden. Die Antriebskette wie folgt
warten:
ACHTUNG:

GCA10580
Die Antriebskette muß nach der
Fahrzeugreinigung oder einer Fahrt
im Regen geschmiert werden.
1. Mit einer Bürste oder einem Lap-
pen sämtlichen Schmutz von der
Kette entfernen.
HINWEIS:
Für eine gründliche Reinigung die An-
triebskette von einer Yamaha-Fach-
werkstatt demontieren und in einem

Lösungsmittelbad auswaschen lassen.
2. Yamaha Chain and Cable Lube
oder ein hochwertiges Antriebs-
ketten-Schmierspray auf beiden
Seiten und in der Mitte der Ketteaufsprühen und dabei sicherstel-
len, daß alle Seitenplättchen und
Rollen ausreichend benetzt wor-
den sind.
GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und de-
ren Zustand sollte vor jeder Fahrt kon-
trolliert werden und die Züge und deren
Enden ggf. geschmiert werden. Ist ein
Bowdenzug beschädigt oder funktio-
niert er nicht reibungslos, muß er von
einer Yamaha-Fachwerkstatt kontrol-
liert oder ersetzt werden.
WARNUNG

GWA10720
Durch beschädigte Seilzughüllen
können Seilzüge korrodieren und in
ihrer Funktion eingeschränkt wer-
den. Aus Sicherheitsgründen
beschädigte Seilzüge unverzüglich
erneuern.
Empfohlenes Schmiermittel:
Motoröl

✹✺✬✴✥ ✥✪
 



REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
2
3
4
5
67
8
9

GAU23110
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zu-
sätzlich sollte der Gaszug gemäß den
in der Wartungs- und Schmiertabelle
vorgeschriebenen Abständen ge-
schmiert oder ersetzt werden.
GAU23131

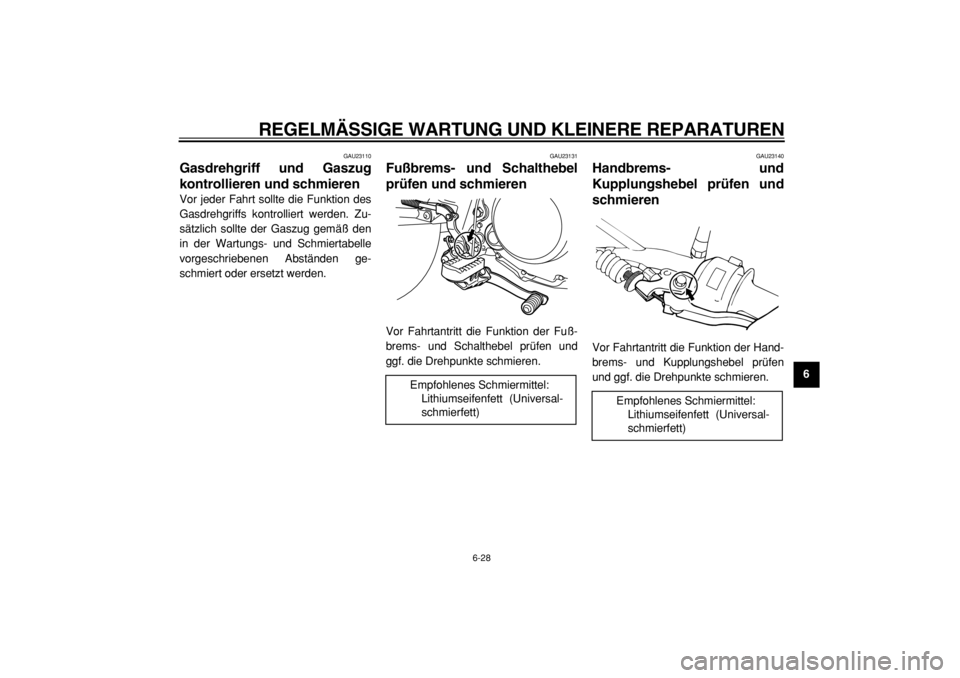

Fußbrems- und Schalthebel
prüfen und schmieren
Vor Fahrtantritt die Funktion der Fuß-
brems- und Schalthebel prüfen und
ggf. die Drehpunkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen
und ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)

✹✺✬✴✥ ✥✫
