2004 YAMAHA TW125 Betriebsanleitungen (in German)

SICHERHEITSINFORMATIONEN
1-3
1
sehr heiß und können Verbren-
nungen verursachen. Tragen Sie
immer Schutzkleidung, die Ihre
Beine, Knöchel und Füße abdeckt.

Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motor-
rad vorgenommen und nicht von
Yamaha genehmigt worden sind, oder
die Entfernung von Originalausstat-
tung, können das Motorrad zur Benut-
zung unsicher machen und ernsthafte
Körperverletzung nach sich ziehen.
Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltens-
charakteristik Ihres Motorrads beein-
flussen, falls die Gewichtsverteilung
des Motorrads verändert wird. Um die
Möglichkeit eines Unfalls zu vermei-
den, gehen Sie mit Gepäck oder Zube-
hör, das Sie Ihrem Motorrad
hinzufügen, äußerst vorsichtig um. Mitbesonderer Umsicht fahren, wenn Ihr
Motorrad zusätzlich beladen oder Zu-
behör hinzugefügt ist. Im Folgenden ei-
nige allgemeine Richtlinien für das
Beladen oder Hinzufügen von Zubehör
an Ihr Motorrad:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze von 180 kg
(397 lb) nicht überschreiten. Innerhalb
dieser Gewichtsbegrenzung ist Folgen-
des zu beachten:


Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe
wie möglich am Motorrad gehalten
werden. Stellen Sie sicher, daß
das Gewicht so gleichmäßig wie
möglich auf beiden Seiten des Mo-
torrads verteilt wird, um Ungleich-
gewicht oder Instabilität auf ein
Mindestmaß zu halten.

Sich verlagernde Gewichte, kön-
nen ein plötzliches Ungleichge-
wicht schaffen. Sicherstellen, daß
Zubehör und Gepäck sicher amMotorrad befestigt ist, bevor Sie
losfahren. Zubehör- und Gepäck-
halterungen häufig kontrollieren.

Niemals große oder schwere Ge-
genstände am Lenker, an der Te-
leskopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände, einschließ-
lich Gepäck, wie zum Beispiel
Schlafsäcke, Matchbeutel oder
Zelte, können instabilen Umgang
oder langsame Lenkerreaktion be-
wirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorrad entwickelt. Da Yamaha nicht
alles andere Zubehör, das erhältlich
sein könnte, testen kann, sind Sie
selbst verantwortlich für die richtige
Auswahl, die Installation und Verwen-
dung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der
Auswahl und dem Einbau von Zubehör
äußerste Vorsicht walten lassen.
Halten Sie sich an die folgenden Richt-

✹✺✬✴✥ ✦
 



SICHERHEITSINFORMATIONEN
1-4
1
linien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie Zube-
hörteile anbringen.

Installieren Sie niemals Zubehör,
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrads einschänken würde.
Das Zubehör vor Benutzung sorg-
fältig daraufhin inspizieren, daß es
in keiner Weise die Bodenfreiheit
oder den Wendekreis einschränkt,
den Federungs- oder Lenkungs-
weg begrenzt, die Bedienung der
Kontrollvorrichtungen behindert
oder Lichter oder Reflektoren ver-
deckt.

Zubehör, das am Lenker oder
im Bereich der Teleskopgabel
angebracht wird, kann Instabili-
tät schaffen, aufgrund falscher
Gewichtsverteilung oder aero-
dynamischer Veränderungen.
Wird Zubehör am Lenker oder
im Bereich der Teleskopgabel
angebracht, muß dieses so
leicht wie möglich sein und aufein Minimum gehalten werden.

Sperrige oder große Zube-
hörteile können die Stabilität des
Motorrads aufgrund aerodyna-
mischer Auswirkungen ernsthaft
beeinträchtigen. Durch Wind
könnte das Motorrad aus der
Bahn gebracht oder durch Sei-
tenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge ha-
ben, wenn man an großen Fahr-
zeugen vorbeifährt oder diese
an einem vorbeifahren.

Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese
inkorrekte Fahrposition be-
schränkt die Bewegungsfreiheit
und Kontrollfähigkeit des Fah-
rers, deshalb werden solche Zu-
behörteile nicht empfohlen.

Beim Anbringen elektrischer Zu-
behörteile mit großer Umsicht vor-
gehen. Übersteigen elektrische
Zubehörteile die Kapazität deselektrischen Systems des Motor-
rads, könnte es zu einem Strom-
ausfall kommen und eine
gefährliche Situation entstehen,
dadurch daß die Lichter oder der
Motor ausfallen.
Benzin und Abgase

BENZIN IST LEICHT ENTZÜND-
LICH:

Beim Auftanken immer den Mo-
tor abstellen.

Darauf achten, daß beim Auf-
tanken kein Benzin auf den Mo-
tor oder die Auspuffanlage
tropft.

Während des Rauchens oder in
der Nähe von Flammen niemals
auftanken.

Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen. Aus-
puffgase sind giftig und wenn sie
eingeatmet werden, können sie in-
nerhalb kürzester Zeit zu Bewußt-
losigkeit und zum Tod führen.
Lassen Sie den Motor ausschließ-

✹✺✬✴✥ ✧
 



SICHERHEITSINFORMATIONEN
1-5
1
lich in Bereichen mit ausreichen-
der Belüftung laufen.

Bevor Sie das Motorrad unbeauf-
sichtigt zurücklassen, immer den
Motor abstellen und den
Zündschlüssel vom Zündschloß
abziehen. Beim Parken des Motor-
rads folgendes beachten:

Der Motor und die Auspuffanla-
ge könnten heiß sein, deshalb
sollten Sie das Motorrad an ei-
ner Stelle parken, an der Fuß-
gänger oder Kinder diese
heißen Stellen nicht zufällig be-
rühren können.

Das Motorrad nicht auf ab-
schüssigem oder weichem Un-
tergrund abstellen, damit es
nicht umfallen kann.

Das Motorrad nicht in der Nähe
von Zündquellen (z. B. in der
Nähe eines Petroleumheizers,
oder einer offenen Flamme) par-
ken, da es sonst Feuer fangen
könnte.

Beim Transport des Motorrads aufeinem anderen Fahrzeug, ist si-
cherzustellen, daß es aufrecht ste-
hen bleibt, und daß der
Kraftstoffhahn auf “ON” oder
“RES” (für Unterdrucktyp) und auf
“OFF” (für manuellen Typ) gestellt
ist. Sollte das Motorrad sich nei-
gen, könnte Benzin aus dem Ver-
gaser oder Kraftstofftank
auslaufen.

Falls Sie Benzin schlucken, eine
Menge an Benzindämpfen einat-
men oder Benzin in Ihre Augen ge-
langt, konsultieren Sie
unverzüglich einen Arzt. Spritzt
Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort
mit Seife und Wasser abwaschen
und die Kleidung wechseln.

✹✺✬✴✥

 



SICHERHEITSINFORMATIONEN
1-6
1

✹✺✬✴✥ ✩
 



2-1
1
2
3
4
5
6
7
8
9

FAHRZEUGBESCHREIBUNG
GAU10410

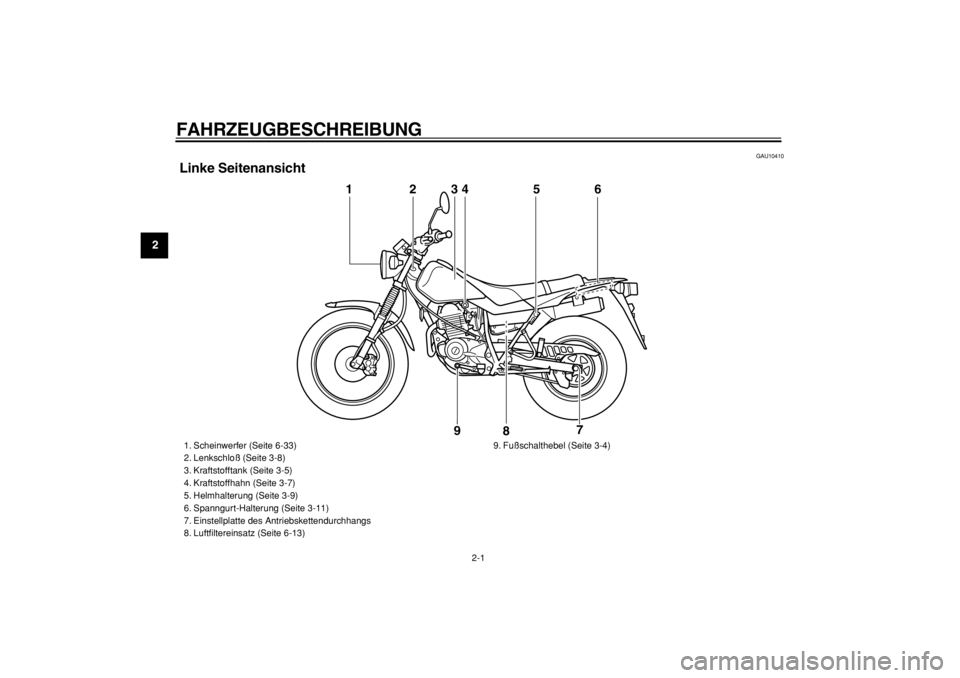

Linke Seitenansicht
3
456
7
8 9
1
2

1. Scheinwerfer (Seite 6-33)
2. Lenkschloß (Seite 3-8)
3. Kraftstofftank (Seite 3-5)
4. Kraftstoffhahn (Seite 3-7)
5. Helmhalterung (Seite 3-9)
6. Spanngurt-Halterung (Seite 3-11)
7. Einstellplatte des Antriebskettendurchhangs
8. Luftfiltereinsatz (Seite 6-13)9. Fußschalthebel (Seite 3-4)

✹✺✬✴✥ ✤
 



FAHRZEUGBESCHREIBUNG
2-2
2
3
4
5
6
7
8
9

GAU10420

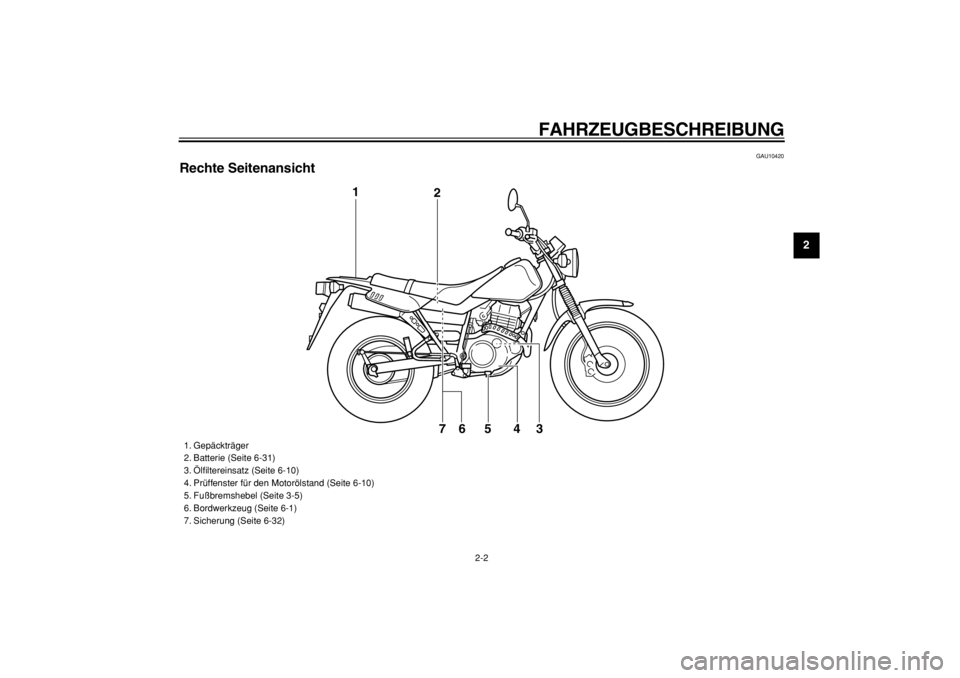

Rechte Seitenansicht
1
2
65 3
4
7
1. Gepäckträger
2. Batterie (Seite 6-31)
3. Ölfiltereinsatz (Seite 6-10)
4. Prüffenster für den Motorölstand (Seite 6-10)
5. Fußbremshebel (Seite 3-5)
6. Bordwerkzeug (Seite 6-1)
7. Sicherung (Seite 6-32)

✹✺✬✴✥ ✥
 



FAHRZEUGBESCHREIBUNG
2-3
1
2
3
4
5
6
7
8
9

GAU10430

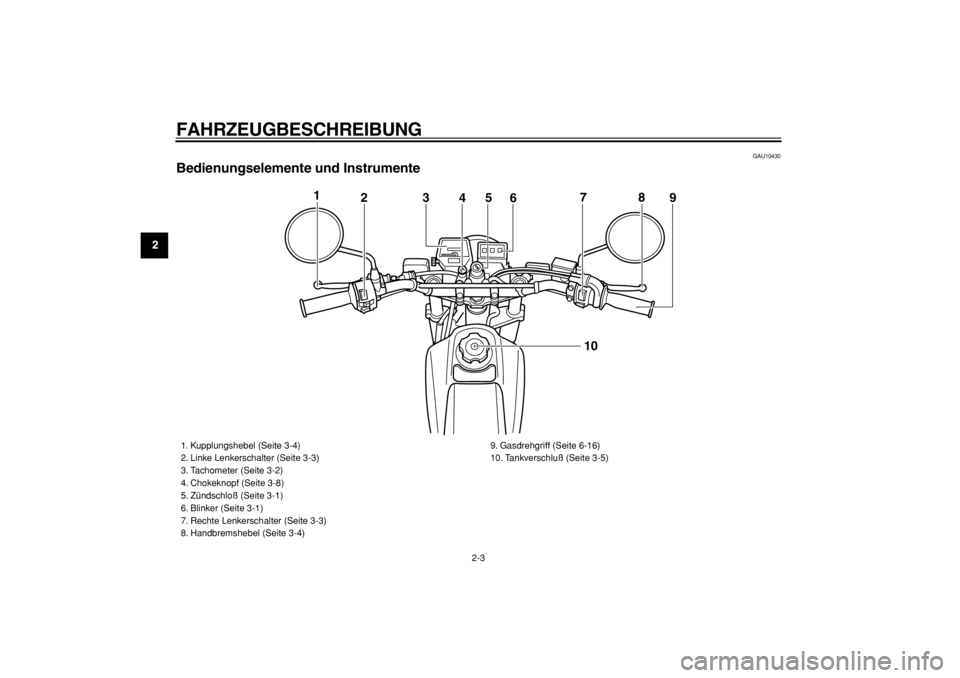

Bedienungselemente und Instrumente
1
23
45
678
9
10

1. Kupplungshebel (Seite 3-4)
2. Linke Lenkerschalter (Seite 3-3)
3. Tachometer (Seite 3-2)
4. Chokeknopf (Seite 3-8)
5. Zündschloß (Seite 3-1)
6. Blinker (Seite 3-1)
7. Rechte Lenkerschalter (Seite 3-3)
8. Handbremshebel (Seite 3-4)9. Gasdrehgriff (Seite 6-16)
10. Tankverschluß (Seite 3-5)

✹✺✬✴✥ ✦
 



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
2
34
5
6
7
8
9

GAU10450
Zündschloß
Das Zündschloß schaltet die Zündung,
sowie die Stromversorgung der ande-
ren elektrischen Systeme, ein und aus.
Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAU10570
ON
Alle elektrischen Stromkreise werden
mit Strom versorgt; Instrumentenbe-
leuchtung, Rücklicht und Standlicht ge-
hen an, und der Motor kann
angelassen werden. Der Schlüssel läßt
sich in dieser Position nicht abziehen.
HINWEIS:
Der Scheinwerfer leuchtet automatisch
auf, wenn der Motor angelassen wirdund bleibt an, bis der Schlüssel auf

“OFF” gedreht wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GAU10980
Kontrolleuchten
GAU11020
Blinker-Kontrolleuchte “”
Diese Kontrolleuchte blinkt, wenn der
Blinkerschalter nach rechts oder links
gedrückt wird.
GAU11060
Leerlauf-Kontrolleuchte “”
Diese Kontrolleuchte leuchtet auf,
wenn das Getriebe sich in der Leerlauf-
stellung befindet.
GAU11080
Fernlicht-Kontrolleuchte “”
Diese Kontrolleuchte leuchtet bei ein-
OFFON

1. Blinker-Kontrolleuchte “ ”
2. Fernlicht-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
3
12

✹✺✬✴✥ ✤
