2004 Hyundai Matrix Manual del propietario (in Spanish)

COMPONENTES DE SU HYUNDAI 1-41
B350A01A-AYT MANDO LIMPIA Y LAVAPARABRISAS
B340E01A-AYT Bocina de luces o de cruce Si se acciona la palanca del mando selector de luces hacia arriba y luego se suelta,obtendrá un destello de las luces largas.
B340D01A-AYT Luces largas y cortasCon las luces cortas de carretera encendidas, si empuja la palanca del mando selector deluces hacia abajo, al fondo, se encenderánlas luces largas, si la levanta de esa posicióna la intermedia se apagarán las largas,encendiéndose las cortas.
B340C02FC-GYT Mando de luces largas Para operar las luces largas, en el extremo de la palanca señalizadora hay una perillaque se gira hacia adelante y tiene tresposiciones: NOTA: Para encender las luces largas, la llave de contacto debe estar en posición "ON". Apagado automático de la luz de estacionamiento (Si está instalado) En caso de no apagar la luz de estacionamiento al finalizar el trayecto, éstase apagará por sí misma al abrir la puerta delconductor. Para encenderla de nuevo basta con girar la llave de contacto a la posición "ON".
B350A01FC
B340E01FC
B340C01FC
El mando limpia y lavaparabrisas tiene tres posiciones:
1. Operación intermitente del limpia parabrisas.
2. Operación a baja velocidad del limpia parabrisas.
3. Operación de alta velocidad del limpia parabrisas.

COMPONENTES DE SU HYUNDAI
1-42 B350B01O-GYT Operación del lavaparabrisas
Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volantede dirección. Cuando el lavaparabrisas estáoperando, el limpiaparabrisasautomáticamente realiza dos pasadas sobreel parabrisas. El lavaparabrisas continúaoperando hasta que se suelte la palanca demando.
B350B01FC NOTA:
o No ponga en funcionamiento el lavaparabrisas más de 15 segundos por vez o cuando el deposito del líquidolavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumilla limpia parabrisas noestá pegada al parabrisas por efectodel hielo antes de accionar el limpiaparabrisas.
o En áreas donde la temperatura baja por debajo del punto de congelación eninvierno, use líquido anticongelante enel lava parabrisas.
Operación del limpiaparabrisas en caso
de estar empañado
B350C01FC-GYT Regulación del tiempo de intermitencia de los limpia parabrisas (Si está instalado) Para utilizar la capacidad de intermitencia de los limpiaparabrisas sitúe la palanca selectoraen la posición "INT". En esta posición sepuede ajustar la frecuencia de trabajo entre 1y 18 segundos, moviendo el interruptor deregulación.
B350C01FC
B350B02FC
Si se desea activar el limpiaparabrisas para
una sola pasada en caso de que el cristal esté empañado, empuje la palanca del mismoy la de lavado hacia arriba.

COMPONENTES DE SU HYUNDAI 1-43
B380A01HP-AYT INTERRUPTOR DESCONGELADOR DE LUNA TRASERA El descongelador de la luna trasera se conecta presionando el interruptor. Para desconectarel descongelador apriete el interruptor porsegunda vez. El descongelador de la lunatrasera se desconecta automáticamentedespués de alrededor de 20 minutos. Paraconectar nuevamente el descongelador,apriete nuevamente el interruptor después dehaberse desconectado sólo. PRECAUCIÓN: No limpie la parte interior de la luna trasera con un limpiacristales abrasivo ni use unraspador para quitar los depósitos extrañosde la superficie interior de la luna, ya queesto podría dañar los elementos deldescongelador.
B370A01A-AYT EL SISTEMA DE LUCES DE WARNING (EMERGENCIA)
El sistema de warning debe ser usado cada vez que sea necesario detener el automóvilen un lugar de riesgo. Cuando usted necesitedetenerse por una emergencia, siempre salgade la carretera tan lejos como le sea posible.Las luces de warning se enciendenpresionando el interruptor. Este activa lasluces intermitentes delanteras y traseras deambos costados de forma intermitente, aunquela llave de contacto sacada. Las luces se apagan presionando el interruptor por segunda vez.
B350D01FC
B350A01O-AYT Interruptor del líquido y la escobilla limpiaparabrisas traseros
1. :El líquido limpiador se pulverizará en
la ventana trasera y la escobilla se pondrá en funcionamiento al situar elmando en esta posición.
2.OFF
3.INT :Para utilizar la opción intermitente de la escobilla limpiaparabrisas, sitúe elmando del limpiaparabrisas trasero enla posición "INT".
4.ON :Cuando el punto indique "ON", laescobilla del limpiaparabrisas traserofuncionará de forma continuada.HFC2080HFC2078

COMPONENTES DE SU HYUNDAI

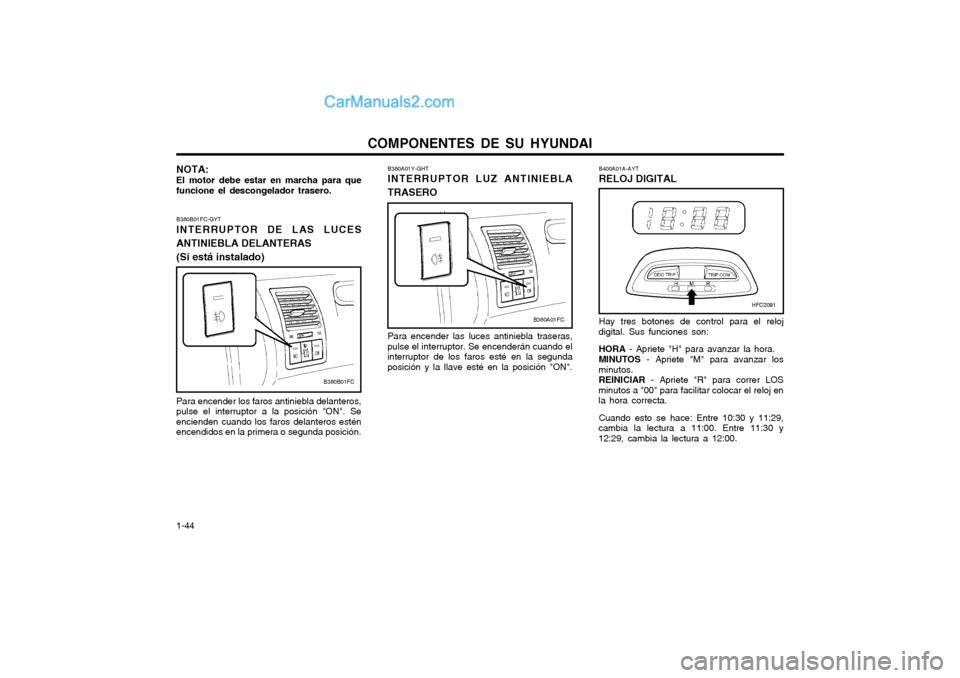

1-44 B400A01A-AYT RELOJ DIGITAL
B360A01Y-GHTINTERRUPTOR LUZ ANTINIEBLA
TRASERO
Para encender las luces antiniebla traseras,
pulse el interruptor. Se encenderán cuando el interruptor de los faros esté en la segundaposición y la llave esté en la posición "ON".
HFC2091
B360A01FCHay tres botones de control para el reloj
digital. Sus funciones son:
HORA - Apriete "H" para avanzar la hora.
MINUTOS - Apriete "M" para avanzar los
minutos. REINICIAR - Apriete "R" para correr LOS
minutos a "00" para facilitar colocar el reloj en la hora correcta.
Cuando esto se hace: Entre 10:30 y 11:29,
cambia la lectura a 11:00. Entre 11:30 y12:29, cambia la lectura a 12:00.
NOTA: El motor debe estar en marcha para que funcione el descongelador trasero. B360B01FC-GYT INTERRUPTOR DE LAS LUCES ANTINIEBLA DELANTERAS(Si está instalado) Para encender los faros antiniebla delanteros, pulse el interruptor a la posición "ON". Seencienden cuando los faros delanteros esténencendidos en la primera o segunda posición.
B360B01FC

COMPONENTES DE SU HYUNDAI 1-45
B450A01FC-GYT SOPORTE PORTA-BEBIDAS (Si está instalado) El soporte para bebidas debe utilizarse para
sujetar vasos o latas.
Para utilizar el soporte para bebidas del
acompañante, empújelo y tire del mismo hasta extraerlo completamente.
ADVERTENCIA: No introduzca objetos distintos de vasos
o bebidas en el portavasos. Éstos podrían salir despedidos en caso de accidente ode frenada brusca, lesionando a lospasajeros del vehículo.
HFC2056
B430A01FC-GYT CENICERO DELANTERO El cenicero delantero se abre tirando del mismo hacia arriba por el borde superior. Sidesea retirar el cenicero para vaciarlo olimpiarlo, tire de la cubierta hacia arribasacándolo completamente. La luz del cenicerose enciende cuando se enciendan los farosexteriores.
HFC2097
Del conductor Del acompañante
B420A02FC-GYT ENCENDEDOR DE CIGARRILLOS
Este funciona si la llave de contacto de contacto está en "ACC" o "ON". Para utilizarlo debe presionar la perilla del encendedor, cuando éste este listo saltará.No tiré el encendedor cuando se estácalentando, debido a que lo puede dañar,incluso llegando a causar un incendioinvoluntario. Si es necesario reemplazar el encendedor por uno nuevo, solo hágalo por un originalHYUNDAI. PRECAUCIÓN: No conecte accesorios eléctricos ni otro equipamiento que no sean piezasoriginales Hyundai en el enchufe delmechero.
B420A01FC

COMPONENTES DE SU HYUNDAI
1-46 B340G01FC-GHT SISTEMA DE NIVELACIÓN DE LOS FOCOS PRINCIPALES Para ajustar el nivel del haz de luz de los focos principales, de acuerdo al número depasajeros y del peso llevado en elcompartimento de equipaje, gire el interruptorde nivelación de los mismos. Mientras másalto sea el número seleccionado en elinterruptor, más bajo será el nivel del haz deluz. Siempre mantenga el haz de luz en elnivel correcto, o los focos principales pueden deslumbrar a otros usuarios de la carretera. En el cuadro adjunto hay ejemplosde la posición correcta del interruptor. Paracondiciones de carga distintas a lasmencionadas abajo, ajuste la posición delinterruptor de manera que el nivel del haz deluz pueda ser el más cercano a lascondiciones obtenidas de acuerdo al cuadro.
B611A01FC-GYT APOYABRAZOS DEL ASIENTO TRASERO (Si está instalado) Este apoyabrazos está situado en el centro del respaldo del asiento trasero, dentro de lacavidad para el mismo. El soporte para bebidas que se encuentra en la caja se abre levantando la tapa delapoyabrazos. ADVERTENCIA:
o No introduzca objetos distintos de
vasos o bebidas en el portavasos. Éstospodrían salir despedidos en caso deaccidente o de frenada brusca,lesionando a los pasajeros del vehículo.
o Extreme las precauciones para no herirse los dedos al levantar la tapa delapoyabrazos.
B610A01FCB340G01FC
B450B01FC-GYT SOPORTE DE BEBIDAS TRASERO (Si está instalado) El soporte para bebidas se encuentra en el
tablero trasero principal y se utiliza para sujetar vasos o latas. El soporte para bebidas seabre empujando el mando en el tablero traseroprincipal hacia abajo y soltándolo.
PRECAUCIÓN:
o Para evitar desperfectos, asegúrese de cerrar el soporte para bebidas de laconsola trasera antes de doblar elrespaldo y el cojín del asiento trasero.
o Sitúe el porta-bebidas en su posición original cuando no lo utilice.
HFC2098

COMPONENTES DE SU HYUNDAI 1-47
B460C01S-AYT Cómo Mover el Techo Corredizo Se puede mover y cerrar con la llave de encendido en la posición "ON" y responderá ADVERTENCIA:
o No cierre el techo corredizo si los brazos o manos de cualquiera de los pasajerosestán asomados a través de la ventanapues podría producir serias lesiones.
o No permanezca de pie o saque ninguna parte del cuerpo hacia afuera mientrasel vehículo está en movimiento.
PRECAUCIÓN:
o No abra el techo si la temperatura es gélida o cuando esté cubierto de hieloo nieve.
o Limpie periódicamente la suciedad que pudiera haberse acumulado sobre losraíles de guiado de la corredera.
B460B01S-AYT FUNCIONAMIENTO DEL SISTEMA DEL
TECHO PRACTICABLE Apertura y cierre del techo corredizo El techo practicable puede ser abierto o
cerrado eléctricamente. Para abrirlo o cerrarlo, presione sobre el pulsador situado en el panelfrontal y mantenga la presión. Suelte elpulsador cuando el techo se sitúe en laposición deseada. B460A01S-AYT TECHO SOLAR (Si está instalado) El techo solar puede accionarse con la llave
de contacto en la posición "ON". El parasol del techo puede ser abierto o
cerrado deslizándolo hacia adelante o atrás cuando el techo practicable está cerrado. Elparasol se abrirá automáticamente cuandosea abierto el techo corredizo, pero deberáser cerrado manualmente.
HFC2022
HFC2021
Condición de carga
Conductor solo Conductor + Pasajero delantero Lleno de pasajeros (incluido el conductor) Lleno de pasajeros (incluido el conductor) + Carga máxima permisible Conductor + Carga máxima permisible
0
0
Posición del interruptor
1
2
3
B470A01S-AYT PARASOL DEL TECHO
B470A01FC

COMPONENTES DE SU HYUNDAI
1-48 4. Girar la llave en sentido de las agujas del
reloj para abrir o en sentido contrario para cerrar el techo solar.
B480A01E-GST LUZ DELANTERA INTERIOR Luz de lectura de mapas Los dos interruptores de la luz están situados
a ambos lados de la consola central superior. Presione sobre cualquiera de los extremosde estos interruptores para realizar suencendido o apagado. Esta lámpara enciende un reflector para la
comodidad del conductor y/o pasajero, paraleer mapas en la noche. Para apagarlo,presione el mismo botón por segunda vez.
B480A01EB480B01E
Con Techo Solar Sin Techo Solar
HFC1038
HFC1037
2. Gire los tornillos hexagonales en sentido antihorario para extraer la consola delantera superior con una llave de tubo.
3. Introduzca la llave de cabeza hexagonal suministrada con el vehículo en la cavidad.Esta llave se encuentra en el maletero oen la guantera.
B460D01E-AYT Operación manual del techo corredizo Si el techo corredizo no opera eléctricamente:
1. Retire la cubierta de plástico rectangular
situada en la consola delantera superior.
HFC1036
únicamente cuando el botón está presionado. Suelte el botón cuando la tapadera llegue a laposición deseada.
NOTA: Después de un lavado del vehículo o de
lluvia, asegúrese de suprimir el agua que pudiera haberse acumulado sobre el techo,antes de realizar su apertura.
