2004 Hyundai Matrix Manual del propietario (in Spanish)

COMPONENTES DE SU HYUNDAI 1-57
B600A01A-AHT REGULACIÓN DE ALTURA DEL
VOLANTE
Para regular el volante:
1. Tire de plancha hacia abajo para desbloquear el volante.
2. Eleve o baje el volante a la posición deseada.
3. Después de ajustarla, asegúrese de bloquearla de nuevo tirando de la palanca hacia arriba.
ADVERTENCIA:No trate de regular el volante mientras
esté conduciendo, ya que podría resultaren la pérdida de control del vehículo y enun accidente.
Espejo de cortesía
B580A01L-GYT PARASOL (Si está instalado) Su Hyundai esta equipado con parasoles
para proporcionarles al conductor y al pasajero del asiento delantero una protección contra elsol.
Estos son dos planchas articuladas en el
vértice del techo, las cuales pueden abatirseen forma frontal o lateral. El vehículo estáequipado con un espejo de cortesía en elparasol del conductor y del acompañante.
NOTA: La calcomania de airbag (SRS) la cual
contiene util información, puede encontrarse atras de cada parasoles.
PRECAUCIÓN: No poner el parasol donde obscurece la
visibilidad del camino, trafico e otros objetos.
HFC2094
HFC2041
B560B01O-GYT Interruptor de parada automática del
combustible (Motor de gasolina) El interruptor de parada automática del com- bustible está situado en el compartimento delmotor, en el lado del conductor. En caso de colisión o impacto brusco, este dispositivo detiene el suministro de combus-tible. En caso de activarse este dispositivo,debe reajustarse empujando la parte superiordel interruptor del mismo para poder arrancarde nuevo el motor. ADVERTENCIA: Antes de reajustar el interruptor de parada automática de combustible, compruebeque los conductos del combustible nopresenten fugas.
HFC4001

COMPONENTES DE SU HYUNDAI

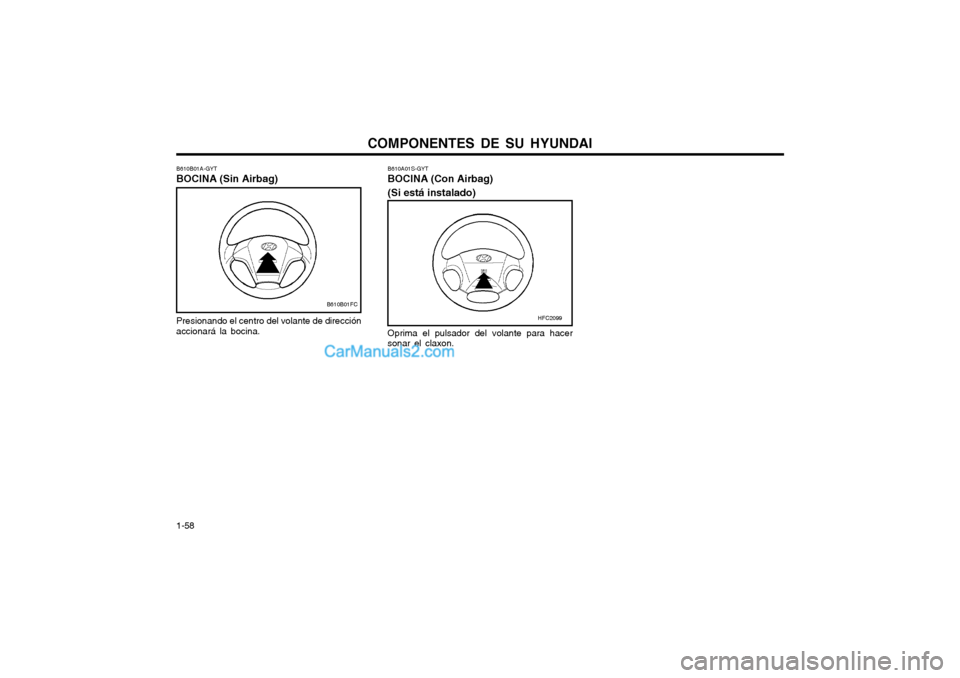

1-58 B610A01S-GYT BOCINA (Con Airbag) (Si está instalado)
HFC2099
Oprima el pulsador del volante para hacer sonar el claxon.
B610B01A-GYT BOCINA (Sin Airbag) Presionando el centro del volante de dirección accionará la bocina.
B610B01FC

COMPONENTES DE SU HYUNDAI 1-59
11
2
3
B250A01FC

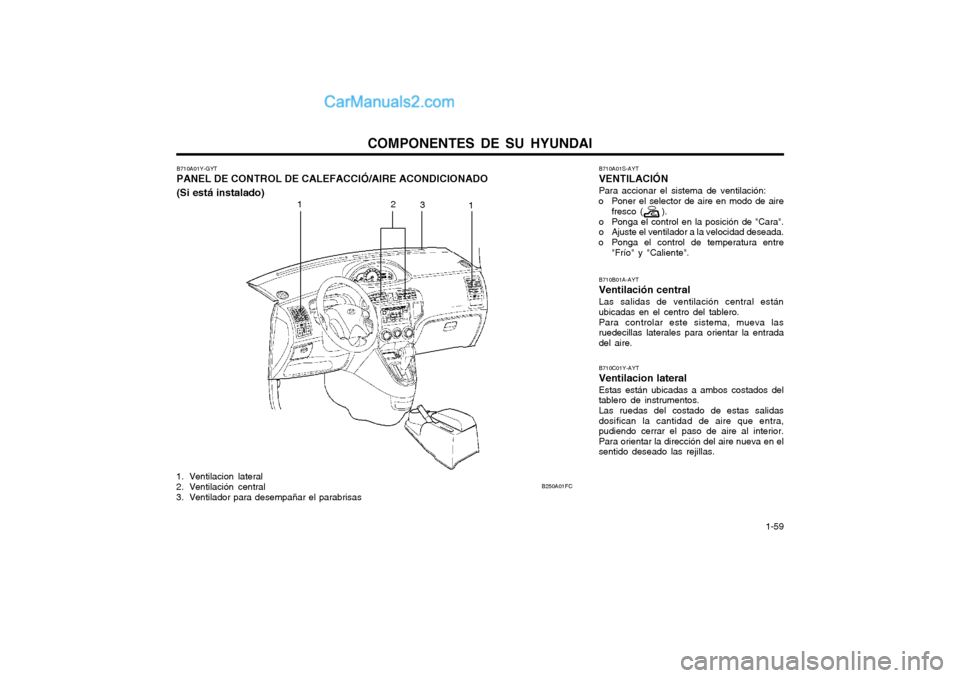

B710A01Y-GYT PANEL DE CONTROL DE CALEFACCIÓ/AIRE ACONDICIONADO (Si está instalado)
1. Ventilacion lateral
2. Ventilación central
3. Ventilador para desempañar el parabrisas B710B01A-AYT Ventilación centralLas salidas de ventilación central están ubicadas en el centro del tablero. Para controlar este sistema, mueva las ruedecillas laterales para orientar la entradadel aire. B710C01Y-AYT Ventilacion lateralEstas están ubicadas a ambos costados del tablero de instrumentos. Las ruedas del costado de estas salidas dosifican la cantidad de aire que entra,pudiendo cerrar el paso de aire al interior.Para orientar la dirección del aire nueva en elsentido deseado las rejillas.
B710A01S-AYT VENTILACIÓNPara accionar el sistema de ventilación:
o Poner el selector de aire en modo de aire fresco ( ).
o Ponga el control en la posición de "Cara".
o Ajuste el ventilador a la velocidad deseada.
o Ponga el control de temperatura entre "Frío" y "Caliente".

COMPONENTES DE SU HYUNDAI
1-60 Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire delinterior. Para cambiar la selección de admisión de aire, (aire fresco o recirculación) pulse elbotón de control. MODO DE AIRE FRESCO ( ): El testigo del botón se apaga cuando el control de la toma de aire está en modo de aire fresco.
MODO DE RECIRCULACIÓN ( ): La lám-
para
indicadora del botón estará iluminada
cuando la recirculación de aire haya sidoseleccionada. Cuando sea seleccionada la opción de aire fresco, el aire entrará en el vehículo y serácalentado o enfriado según hayan sidoseleccionados los respectivos controles. B670C01FC-GYT Control de Admisión de Aire
B670A01A-GYT CONTROL DE LA VELOCIDAD DEL VENTILADOR (Control del ventilador) Éste es usado para conectar o desconectar el ventilador, y seleccionar su velocidad. Lavelocidad del ventilador, es la que regula lacantidad de aire que entra al habitáculo desdeel sistema y puede ser controladomanualmente colocando el control delventilador entre las posiciones "1" Y "4".
B670A01FC-GYT SISTEMA DE CALEFACCIÓN Y
VENTILACIÓN, CONTROLADO POR ROTATIVOS (Si está instalado)
Existen cuatro controles de ventilación y
calefacción.
1. Control de temperatura
2. Control de velocidad de ventilador
3. Control de dirección del aire
4. Control de entrada de aire
B670A01FC
1 23
4
HFC2067HFC2065

COMPONENTES DE SU HYUNDAI 1-61
Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara.

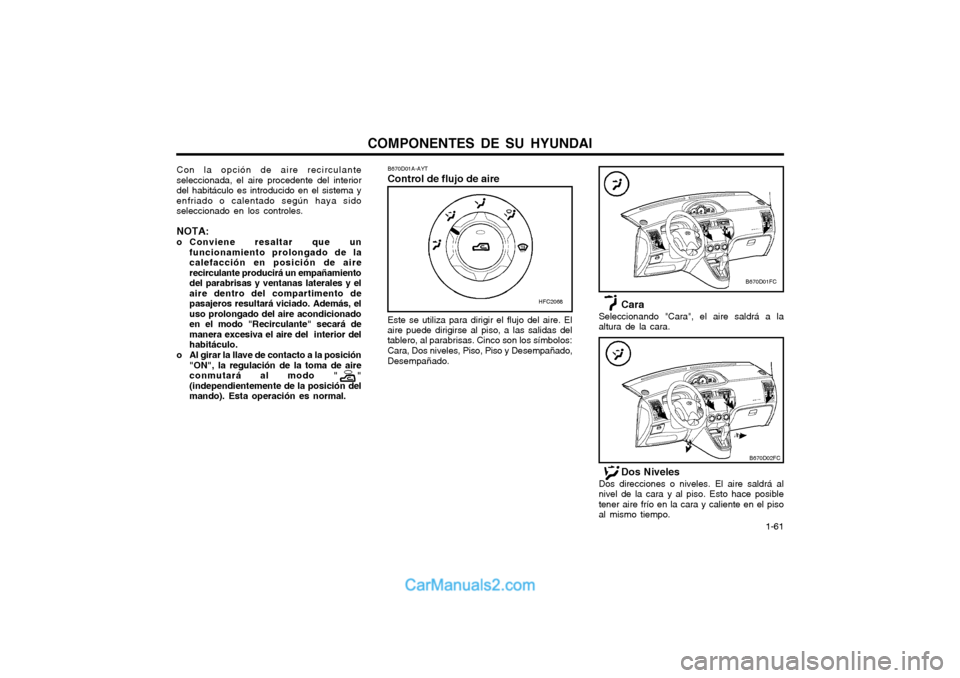

B670D01A-AYT Control de flujo de aire
Con la opción de aire recirculante seleccionada, el aire procedente del interiordel habitáculo es introducido en el sistema yenfriado o calentado según haya sidoseleccionado en los controles. NOTA:
o Conviene resaltar que un funcionamiento prolongado de la calefacción en posición de airerecirculante producirá un empañamientodel parabrisas y ventanas laterales y elaire dentro del compartimento depasajeros resultará viciado. Además, eluso prolongado del aire acondicionado
en el modo "Recirculante" secará demanera excesiva el aire del interior delhabitáculo.
o Al girar la llave de contacto a la posición "ON", la regulación de la toma de aireconmutará al modo " "(independientemente de la posición delmando). Esta operación es normal. Este se utiliza para dirigir el flujo del aire. Elaire puede dirigirse al piso, a las salidas del tablero, al parabrisas. Cinco son los símbolos: Cara, Dos niveles, Piso, Piso y Desempañado, Desempañado.
HFC2068
B670D01FC
B670D02FC
Dos Niveles
Dos direcciones o niveles. El aire saldrá al nivel de la cara y al piso. Esto hace posibletener aire frío en la cara y caliente en el pisoal mismo tiempo.

COMPONENTES DE SU HYUNDAI
1-62

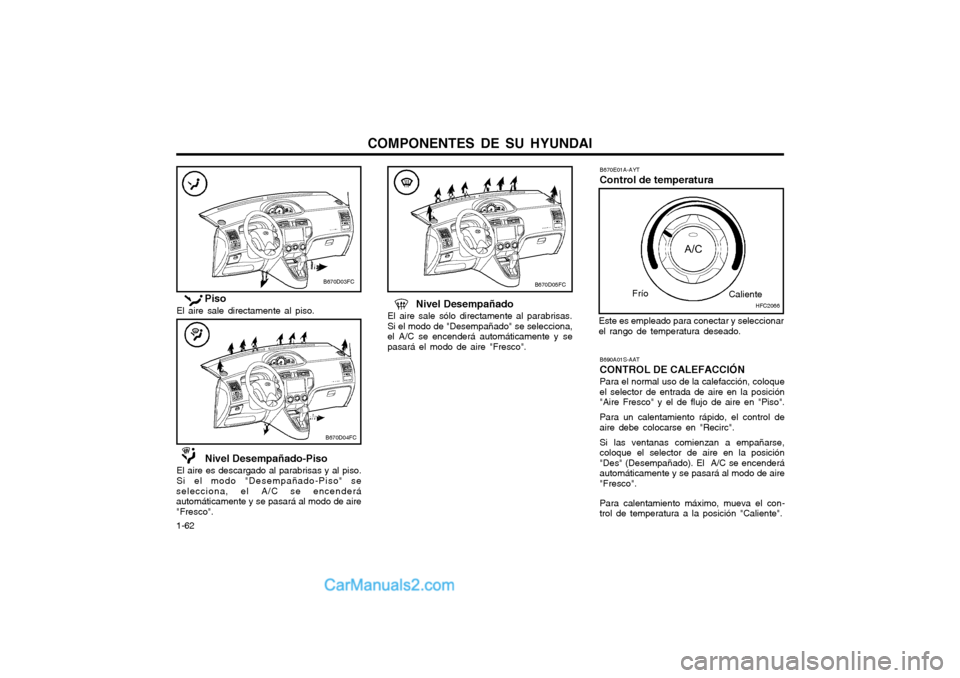

Nivel Desempañado-Piso
El aire es descargado al parabrisas y al piso. Si el modo "Desempañado-Piso" se
selecciona, el A/C se encenderá automáticamente y se pasará al modo de aire
"Fresco". Nivel Desempañado
El aire sale sólo directamente al parabrisas. Si el modo de "Desempañado" se selecciona,
el A/C se encenderá automáticamente y se pasará el modo de aire "Fresco". B670E01A-AYT Control de temperatura B690A01S-AAT CONTROL DE CALEFACCIÓN Para el normal uso de la calefacción, coloque el selector de entrada de aire en la posición"Aire Fresco" y el de flujo de aire en "Piso". Para un calentamiento rápido, el control de aire debe colocarse en "Recirc". Si las ventanas comienzan a empañarse, coloque el selector de aire en la posición"Des" (Desempañado). El A/C se encenderáautomáticamente y se pasará al modo de aire"Fresco". Para calentamiento máximo, mueva el con- trol de temperatura a la posición "Caliente".
Este es empleado para conectar y seleccionarel rango de temperatura deseado.
HFC2066
B670D05FC
Piso
El aire sale directamente al piso.
B670D04FC Frío
Caliente
B670D03FC

COMPONENTES DE SU HYUNDAI 1-63

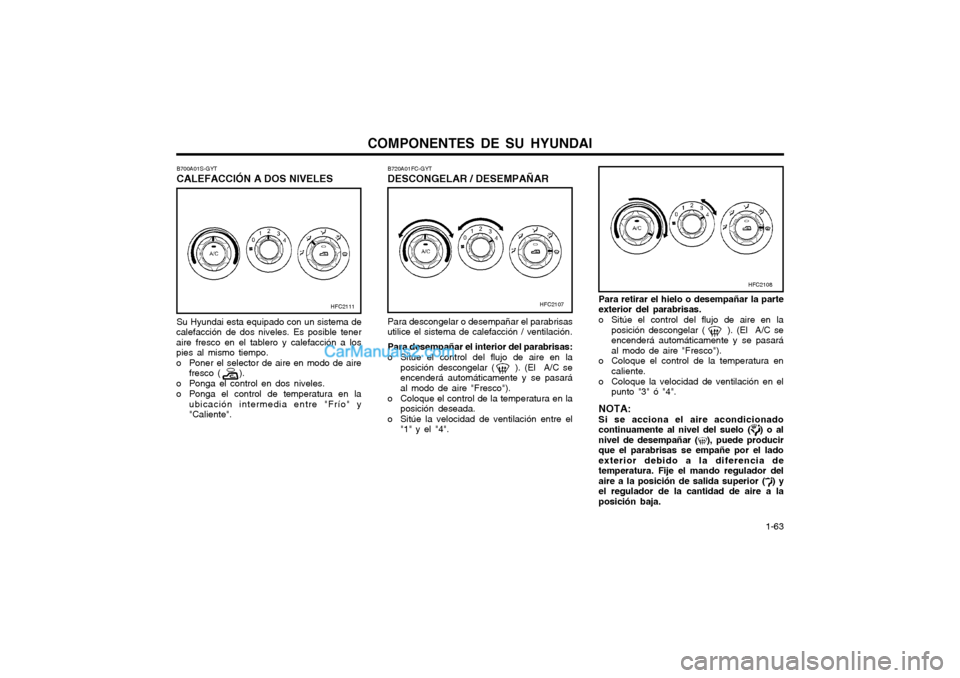

B700A01S-GYT CALEFACCIÓN A DOS NIVELES
HFC2111
Su Hyundai esta equipado con un sistema de
calefacción de dos niveles. Es posible tener aire fresco en el tablero y calefacción a lospies al mismo tiempo.
o Poner el selector de aire en modo de aire fresco ( ).
o Ponga el control en dos niveles.
o Ponga el control de temperatura en la ubicación intermedia entre "Frío" y "Caliente".
Para retirar el hielo o desempañar la parte exterior del parabrisas.
o Sitúe el control del flujo de aire en laposición descongelar ( ). (El A/C se encenderá automáticamente y se pasaráal modo de aire "Fresco").
o Coloque el control de la temperatura en caliente.
o Coloque la velocidad de ventilación en el punto "3" ó "4".
NOTA: Si se acciona el aire acondicionado continuamente al nivel del suelo (
) o al
nivel de desempañar (), puede producir
que el parabrisas se empañe por el lado exterior debido a la diferencia detemperatura. Fije el mando regulador delaire a la posición de salida superior (
) y
el regulador de la cantidad de aire a la posición baja.
Para descongelar o desempañar el parabrisas
utilice el sistema de calefacción / ventilación.
Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderá automáticamente y se pasaráal modo de aire "Fresco").
o Coloque el control de la temperatura en la posición deseada.
o Sitúe la velocidad de ventilación entre el "1" y el "4".
B720A01FC-GYT DESCONGELAR / DESEMPAÑAR
HFC2107
HFC2108

COMPONENTES DE SU HYUNDAI
1-64 El uso del aire acondicionado para enfriar el
interior:
o Conecte el interruptor ventilador.
o Conecte el interruptor de a/c. La luz testigo
del a/c debe encenderse al mismo tiempo.
o Poner el selector de aire en modo de aire fresco ( ).
o Ponga el control de temperatura en "Frío". ("Frío" proporciona un máximo de enfriamiento. La temperatura puedemoderarse junto con el control de"Caliente".)
o Ajuste el control del ventilador a la velocidad deseada. Para un mayorenfriamiento, ponga la velocidad delventilador en una de las más altas otemporalmente seleccione "Recirc".
B740A01S-AYT SISTEMA DE AIRE ACONDICIONADO Interruptor del aire acondicionado (Si está instalado)
El aire acondicionado será conectado o
desactivado mediante el pulsador de control. B740B01FC-GYT Operación del aire acondicionado Enfriando
HFC2069
B740B01FC
B730A01FC-GYT TIPOS DE OPERACIÓN
o Para evitar la entrada de polvo o humos al habitáculo a través del sistema de calefacción, coloque temporalmente el con-trol de entrada de aire en "Recirc".Cerciórese después de haber pasado elsector que estaba afectado por losfenómenos antes descritos, volver lapalanca de control a "Aire Fresco" De estaforma el conductor podrá estar despejadoy confortable.
o El aire penetra desde el exterior al sistema de calefacción a través de una rejilladelante del parabrisas. Revise que estano se cubra de nieve ni de hielo o cualquiercosa que la obstruya.
o Para evitar que el parabrisas se empañe en el interior, fije el mando regulador delaire a la posición de aire fresco ( ) yel regulador de la cantidad de aire a laposición deseada.
