2004 Hyundai Accent Betriebsanleitung (in German)

1- 54 ELGENSCHAFTEN DES HYUNDAI
B270A01A-AST WARNTON BREMSBELAG- VERSCHLEISS Die vorderen und hinteren
Bremsbeläge sind mit Verschleiß-anzeigern ausgestattet, die ein hohesquietschendes bzw. schabendesGeräusch erzeugen, wenn neueBremsbeläge erforderlich sind. Während der Fahrt ist das Geräusch entweder die ganze Zeit zu hören,oder es kommt und geht. Es kannebenfalls zu hören sein, wenn dasBremspedal fest niedergetreten wird.Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zu kostspieligen Schäden an den
Bremsscheiben führen. Daherunbedingt einen Hyundai-Vertragshändler aufsuchen.
B265A01B-GST
Kraftstoffilterwarnleuchte- Rot (Dieselmotor)
Diese Lampe leuchtet auf, wenn die Zündung eingeschaltet wird, und erlischt, wenn der Motor angesprungenist. Wenn sie bei laufendem Motorangeht, hat sich Wasser imKraftstoffilter angesammelt.In diesem
Fall den Kraftstoffilter entwässern. (Siehe Kapitel 6 Seite 32) B900A01A-GST WARNTON Wenn das Licht eingeschaltet ist und die Fahrertür offensteht, ertönt ein akustisches Warnsignal. Diesverhindert, daß das Fahrzeug miteingeschaltetem Licht abgestellt wirdund die Batterie sich entlädt. DasWarnsignal ertönt so lange, bis das Licht ausgeschaltet wird.B280A01A-AST KRAFTSTOFFANZEIGE
Die Kraftstoffanzeige zeigt unabhängigvon der Position des Zündschalters den ungefähren Kraftstoffstand im Tankan. Der Tankinhalt ist in Kapitel 9angegeben. HLC2052

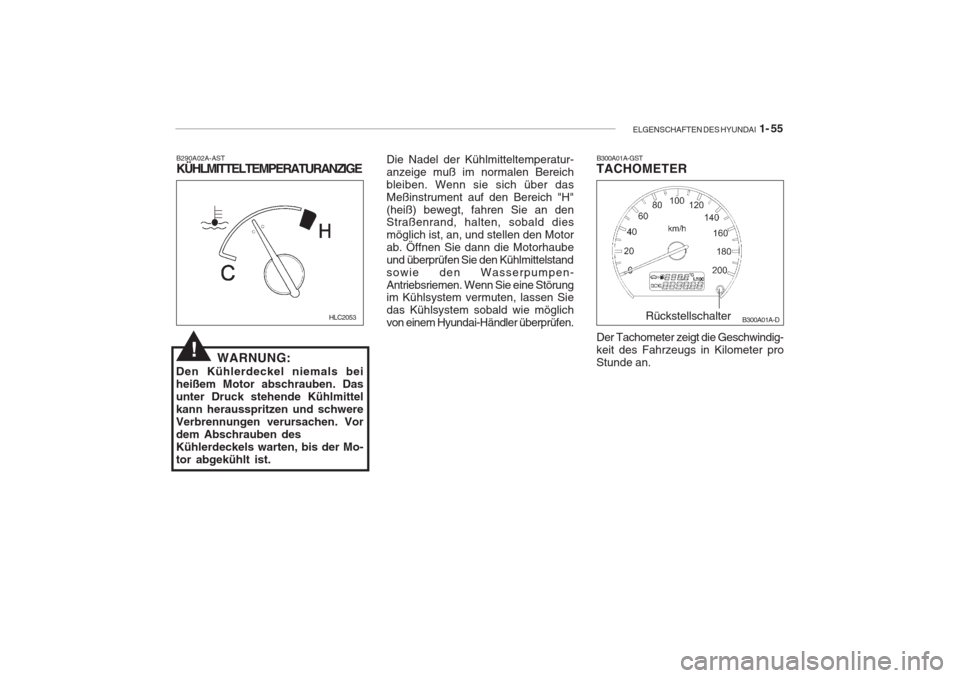

ELGENSCHAFTEN DES HYUNDAI 1- 55
B300A01A-GST
TACHOMETER Der Tachometer zeigt die Geschwindig- keit des Fahrzeugs in Kilometer proStunde an.B290A02A-AST KÜHLMITTELTEMPERATURANZIGE
WARNUNG:
Den Kühlerdeckel niemals bei heißem Motor abschrauben. Dasunter Druck stehende Kühlmittelkann herausspritzen und schwereVerbrennungen verursachen. Vordem Abschrauben desKühlerdeckels warten, bis der Mo-tor abgekühlt ist. Die Nadel der Kühlmitteltemperatur-anzeige muß im normalen Bereichbleiben. Wenn sie sich über dasMeßinstrument auf den Bereich "H"(heiß) bewegt, fahren Sie an den Straßenrand, halten, sobald dies möglich ist, an, und stellen den Motorab. Öffnen Sie dann die Motorhaube
und überprüfen Sie den Kühlmittelstandsowie den Wasserpumpen-Antriebsriemen. Wenn Sie eine Störung im Kühlsystem vermuten, lassen Sie das Kühlsystem sobald wie möglichvon einem Hyundai-Händler überprüfen.
!
HLC2053B300A01A-DRückstellschalter

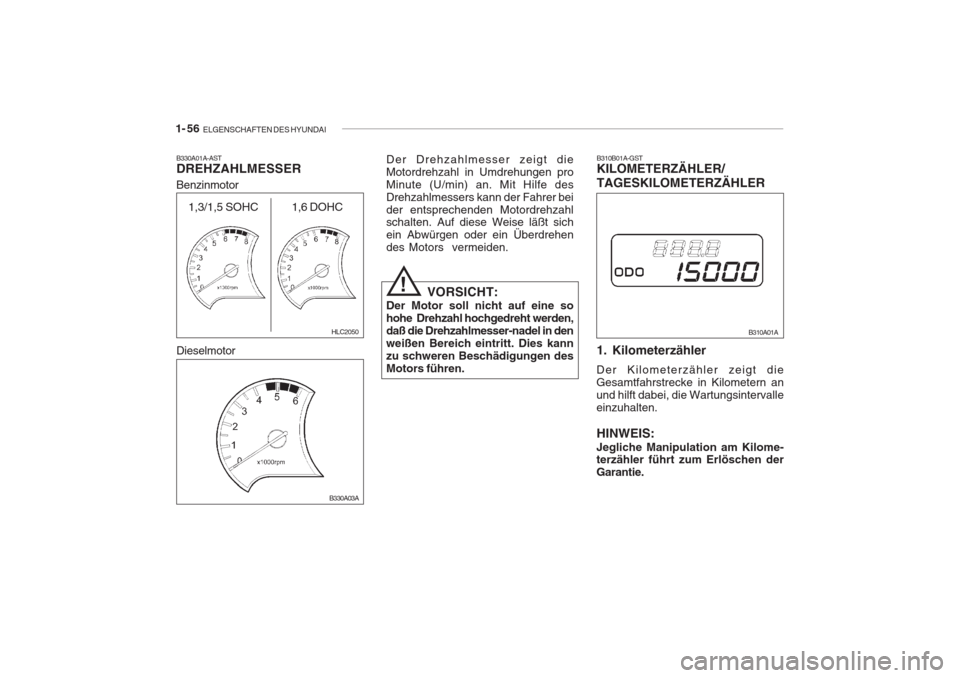

1- 56 ELGENSCHAFTEN DES HYUNDAI
B330A01A-AST DREHZAHLMESSER Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen proMinute (U/min) an. Mit Hilfe desDrehzahlmessers kann der Fahrer beider entsprechenden Motordrehzahl schalten. Auf diese Weise läßt sich ein Abwürgen oder ein Überdrehendes Motors vermeiden.
VORSICHT:
Der Motor soll nicht auf eine so
hohe Drehzahl hochgedreht werden,daß die Drehzahlmesser-nadel in denweißen Bereich eintritt. Dies kannzu schweren Beschädigungen desMotors führen.
!
HLC2050
1,3/1,5 SOHC
B330A03A
1,6 DOHC
Dieselmotor
Benzinmotor
B310B01A-GST KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER 1. Kilometerzähler
Der Kilometerzähler zeigt die Gesamtfahrstrecke in Kilometern anund hilft dabei, die Wartungsintervalleeinzuhalten.
HINWEIS:
Jegliche Manipulation am Kilome- terzähler führt zum Erlöschen der Garantie. B310A01A

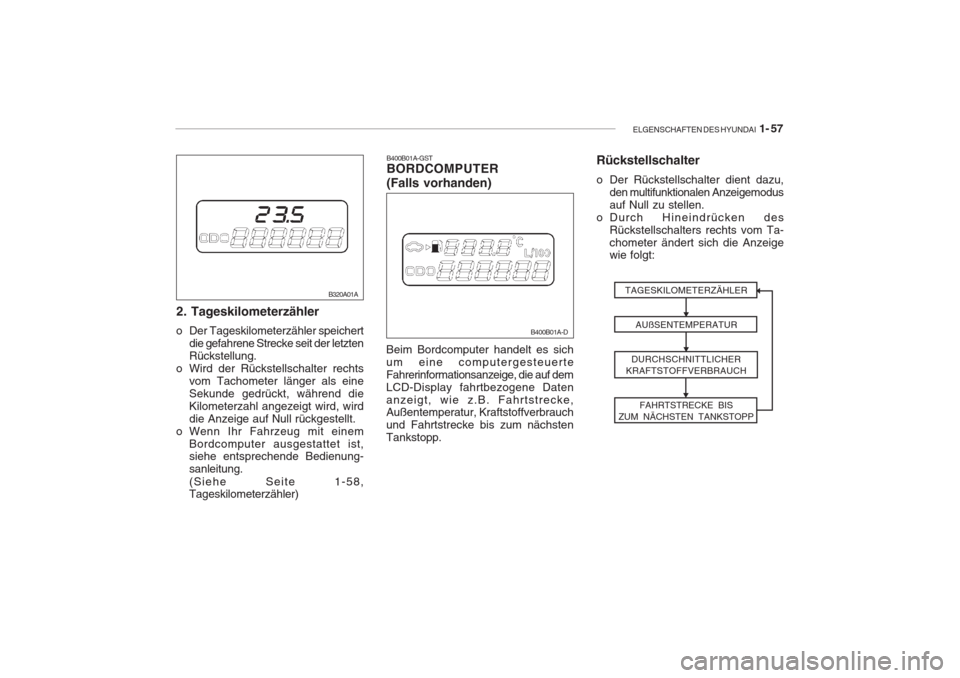

ELGENSCHAFTEN DES HYUNDAI 1- 57
Beim Bordcomputer handelt es sich um eine computergesteuerteFahrerinformationsanzeige, die auf demLCD-Display fahrtbezogene Datenanzeigt, wie z.B. Fahrtstrecke, Außentemperatur, Kraftstoffverbrauch und Fahrtstrecke bis zum nächstenTankstopp.B400B01A-GST BORDCOMPUTER (Falls vorhanden)
TAGESKILOMETERZÄHLERAUßSENTEMPERATUR
DURCHSCHNITTLICHER
KRAFTSTOFFVERBRAUCH
FAHRTSTRECKE BIS
ZUM NÄCHSTEN TANKSTOPP
2. Tageskilometerzähler
o Der Tageskilometerzähler speichert die gefahrene Strecke seit der letzten Rückstellung.
o Wird der Rückstellschalter rechts
vom Tachometer länger als eineSekunde gedrückt, während dieKilometerzahl angezeigt wird, wirddie Anzeige auf Null rückgestellt.
o Wenn Ihr Fahrzeug mit einem
Bordcomputer ausgestattet ist, siehe entsprechende Bedienung- sanleitung. (Siehe Seite 1-58, Tageskilometerzähler) B320A01A
B400B01A-D
Rückstellschalter
o Der Rückstellschalter dient dazu,
den multifunktionalen Anzeigemodus auf Null zu stellen.
o Durch Hineindrücken des Rückstellschalters rechts vom Ta-chometer ändert sich die Anzeige wie folgt:

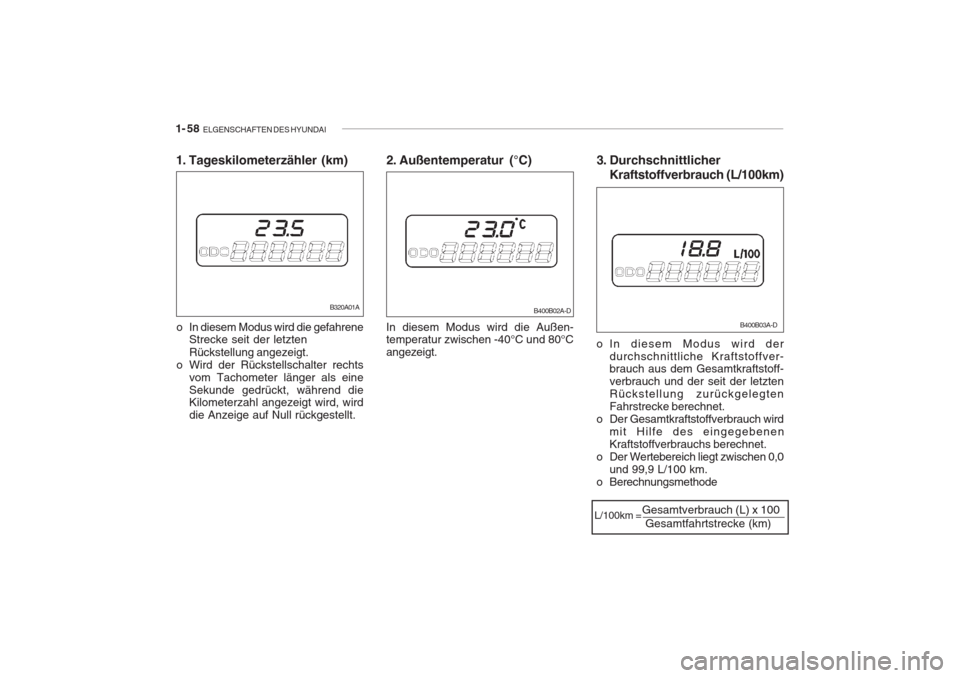

1- 58 ELGENSCHAFTEN DES HYUNDAI
1. Tageskilometerzähler (km) 2. Außentemperatur (°C)
B320A01A
B400B02A-D
o In diesem Modus wird die gefahreneStrecke seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter rechts
vom Tachometer länger als eine Sekunde gedrückt, während die Kilometerzahl angezeigt wird, wird die Anzeige auf Null rückgestellt. In diesem Modus wird die Außen- temperatur zwischen -40°C und 80°C angezeigt.
B400B03A-D
3. Durchschnittlicher
Kraftstoffverbrauch (L/100km)
o In diesem Modus wird der durchschnittliche Kraftstoffver- brauch aus dem Gesamtkraftstoff- verbrauch und der seit der letztenRückstellung zurückgelegtenFahrstrecke berechnet.
o Der Gesamtkraftstoffverbrauch wird
mit Hilfe des eingegebenenKraftstoffverbrauchs berechnet.
o Der Wertebereich liegt zwischen 0,0
und 99,9 L/100 km.
o Berechnungsmethode
Gesamtverbrauch (L) x 100 Gesamtfahrtstrecke (km)
L/100km =

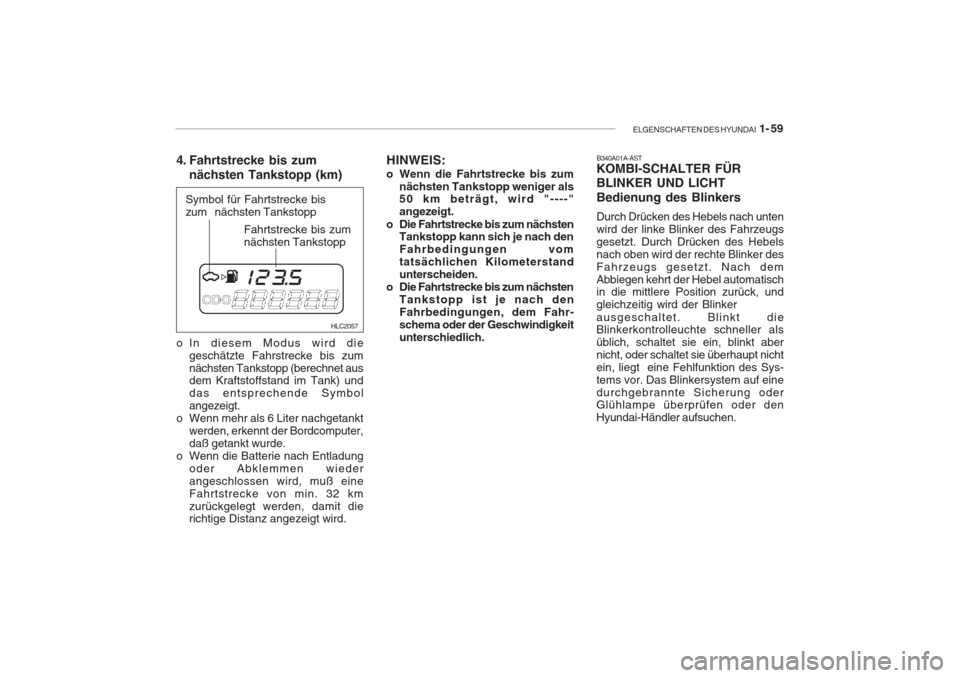

ELGENSCHAFTEN DES HYUNDAI 1- 59
HLC2057
Symbol für Fahrtstrecke bis
zum nächsten Tankstopp
Fahrtstrecke bis zumnächsten Tankstopp
o In diesem Modus wird die geschätzte Fahrstrecke bis zumnächsten Tankstopp (berechnet aus dem Kraftstoffstand im Tank) und das entsprechende Symbolangezeigt.
o Wenn mehr als 6 Liter nachgetankt
werden, erkennt der Bordcomputer,daß getankt wurde.
o Wenn die Batterie nach Entladung
oder Abklemmen wiederangeschlossen wird, muß eineFahrtstrecke von min. 32 kmzurückgelegt werden, damit die richtige Distanz angezeigt wird. HINWEIS:
o Wenn die Fahrtstrecke bis zum nächsten Tankstopp weniger als50 km beträgt, wird "----" angezeigt.
o Die Fahrtstrecke bis zum nächsten Tankstopp kann sich je nach denFahrbedingungen vomtatsächlichen Kilometerstandunterscheiden.
o Die Fahrtstrecke bis zum nächsten
Tankstopp ist je nach denFahrbedingungen, dem Fahr-schema oder der Geschwindigkeitunterschiedlich.
4. Fahrtstrecke bis zum
nächsten Tankstopp (km) B340A01A-AST
KOMBI-SCHALTER FÜR BLINKER UND LICHT Bedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugsgesetzt. Durch Drücken des Hebelsnach oben wird der rechte Blinker desFahrzeugs gesetzt. Nach demAbbiegen kehrt der Hebel automatisch in die mittlere Position zurück, und gleichzeitig wird der Blinker ausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller als üblich, schaltet sie ein, blinkt abernicht, oder schaltet sie überhaupt nichtein, liegt eine Fehlfunktion des Sys-tems vor. Das Blinkersystem auf einedurchgebrannte Sicherung oder
Glühlampe überprüfen oder den Hyundai-Händler aufsuchen.

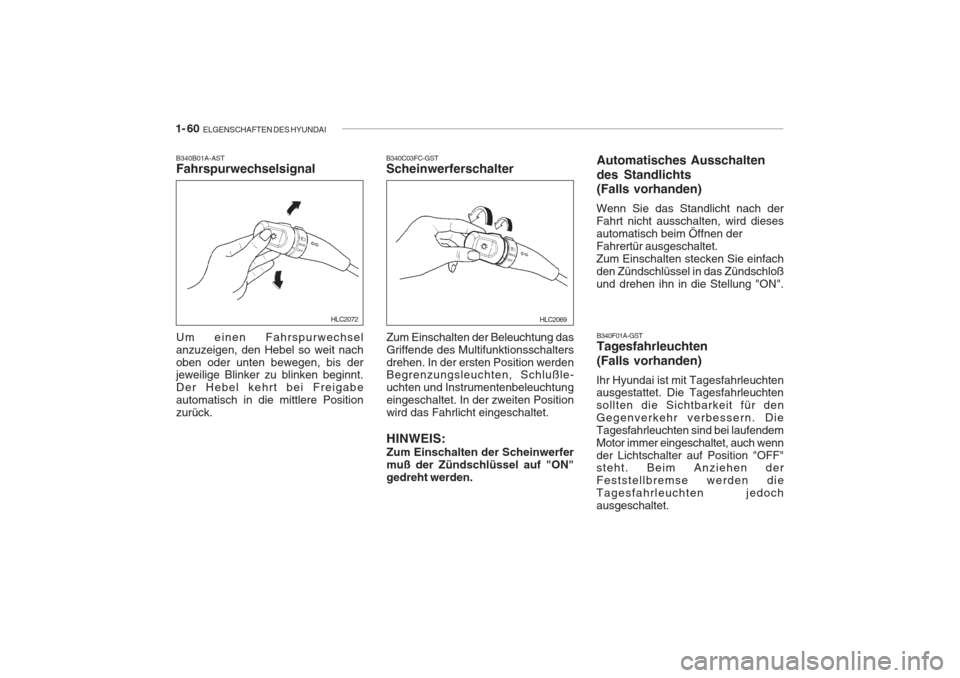

1- 60 ELGENSCHAFTEN DES HYUNDAI
Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nachoben oder unten bewegen, bis der jeweilige Blinker zu blinken beginnt. Der Hebel kehrt bei Freigabeautomatisch in die mittlere Positionzurück.
B340B01A-AST Fahrspurwechselsignal
B340C03FC-GSTScheinwerferschalter
Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschaltersdrehen. In der ersten Position werden Begrenzungsleuchten, Schlußle- uchten und Instrumentenbeleuchtungeingeschaltet. In der zweiten Positionwird das Fahrlicht eingeschaltet. HINWEIS: Zum Einschalten der Scheinwerfer muß der Zündschlüssel auf "ON"gedreht werden.
HLC2072
HLC2069
Automatisches Ausschalten des Standlichts (Falls vorhanden)
Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird diesesautomatisch beim Öffnen derFahrertür ausgeschaltet.Zum Einschalten stecken Sie einfachden Zündschlüssel in das Zündschloßund drehen ihn in die Stellung "ON".
B340F01A-GST Tagesfahrleuchten (Falls vorhanden)
Ihr Hyundai ist mit Tagesfahrleuchten ausgestattet. Die Tagesfahrleuchten sollten die Sichtbarkeit für denGegenverkehr verbessern. DieTagesfahrleuchten sind bei laufendemMotor immer eingeschaltet, auch wennder Lichtschalter auf Position "OFF" steht. Beim Anziehen der Feststellbremse werden dieTagesfahrleuchten jedochausgeschaltet.

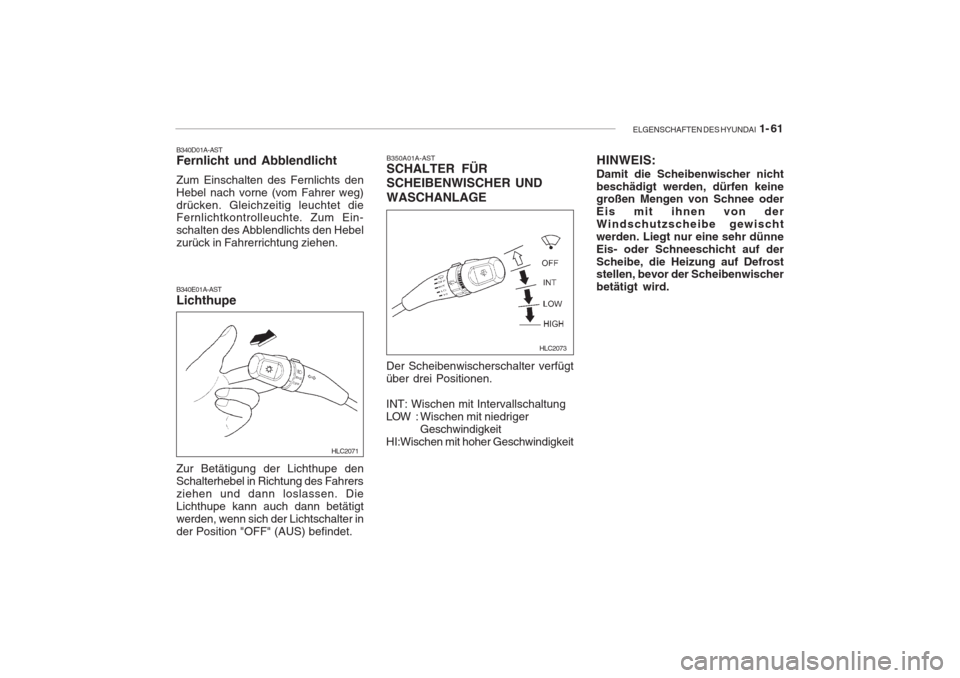

ELGENSCHAFTEN DES HYUNDAI 1- 61
B350A01A-AST SCHALTER FÜR SCHEIBENWISCHER UND WASCHANLAGE
Der Scheibenwischerschalter verfügt über drei Positionen. INT: Wischen mit Intervallschaltung
LOW : Wischen mit niedriger Geschwindigkeit
HI:Wischen mit hoher Geschwindigkeit
Zur Betätigung der Lichthupe den
Schalterhebel in Richtung des Fahrersziehen und dann loslassen. DieLichthupe kann auch dann betätigtwerden, wenn sich der Lichtschalter inder Position "OFF" (AUS) befindet. HLC2073B340D01A-AST Fernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg)drücken. Gleichzeitig leuchtet die
Fernlichtkontrolleuchte. Zum Ein- schalten des Abblendlichts den Hebelzurück in Fahrerrichtung ziehen. B340E01A-AST Lichthupe
HLC2071
HINWEIS:
Damit die Scheibenwischer nicht beschädigt werden, dürfen keine großen Mengen von Schnee oder Eis mit ihnen von derWindschutzscheibe gewischtwerden. Liegt nur eine sehr dünneEis- oder Schneeschicht auf derScheibe, die Heizung auf Defrost stellen, bevor der Scheibenwischer betätigt wird.
