6- 46 SELBSTHILFE
HLC5031-S
G200E01A-GST Innere Tafel
GESCHÜTZTE BAUTEILE
Warnblinkanlage, Rückfahrscheinwerferschalter, Getriebestufenschalter
Steuergerät der A/T-Schalt- und Zündschloßverriegelung
ETACM, Vorerregungswiderstand, Instrumentenblock, Sicherheitsgur t-ZeitgeberInstrumentenblockAirbag
ECM, A/T-Wählhebel, Getriebestufenschalter, Luftmassenmesser,
Fahrgeschwindigkeitssensor, WassersensorZentralverriegelung
Warnblinkanlage, ETACM
Bremslicht, A/T-Wählhebel, A/T-ZündschloßverriegelungsmagnetHeckscheibenheizung
Scheinwerfer, elektr. Fensterheber, Scheinwerferhöhenverstellung,
Scheinwerferwaschanlage, ETACM, Nebelscheinwerfer, Gebläsesteuerung,
Hintere Intervallwaschanlage, KraftstoffilterrelaisWindschutzscheibenwischer und WaschanlageSitzheizungABS-Steuerung, ABS-Entlüftungr
Digitaluhr, Radio, Steuergerät der A/T-Schalt- und ZündschloßverriegelungZigarettenanzünder
Elektr. verstellbarer AußenspiegelHeckscheiben- und AußenspiegelheizungHeckscheibenwischer
SICHERUNGS- WERT
10A 10A 10A 15A 10A10A 10A10A20A 10A20A 20A10A10A15A10A10A20A
SICHER-
UNG
1 2 3 4 5 6 789
10 11 12131415161718

7. ABGASREINIGUNGS SYSTEM
Abgasreinigungsanlage.................................................................... 7-2
Katalysator ....................................................................................... 7-3
EGR-system .................................................................................... 7-4
7

7- 2 ABGASREINIGUNGS SYSTEM
H010C02E-GST
2. Benzindämpfesammel-
System
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luftgelangen können.
Sammelbehälter
Im Kraftstofftank entstehendeKraftstoffdämpfe werden im Aktivkohlefilter absorbiert und eingelagert. Bei laufendem Motorwerden die im Kraftstoffilterabsorbierten Kraftstoffdämpfe durchdas Spülsteuermagnetventil in dasInduktionssystem gesogen. H010D01A-AST
3. Auspuff-Abgasreinigungs-
Anlage
Dieses System wurde in ein hochwirksames System zurReduzierung der Abgasemissionenunter Beibehaltung einer hohenFahrzeugleistung integriert.
H010B01A-AST
1. Kurbelgehäuseentlüftung
Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zurVerbrennung zurückgeführt.
H010A01A-GST ABGASREINIGUNGSANLAGE Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattetund erfüllt alle geltendenAbgasgrenzwerte.Es gibt die folgenden dreiAbgasreinigungssysteme:
(1)Kurbelgehäuse-Entlüftung
(2)Kraftstoffverdampfungs-Anlage
(3)Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zu gewährleisten, sollte das Fahrzeugentsprechend den in diesem Handbuchaufgeführten Wartungsvorgaben voneinem Hyundai-Vertragshändlerüberprüft und gewartet werden. Magnetventil
Die elektronische Motorsteuerung sorgtdafür, daß dieses Magnetventilgeschlossen bleibt, solange der Motornicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmem Motor undnormalem Fahrbetrieb öffnet sich dasMagnetventil, so daß dieangesammelten Kraftstoffdämpfe derVerbrennung im Motor zugeführt werden.

ABGASREINIGUNGS SYSTEM 7- 3
HLC5022
H020A01A-GST KATALYSATOR (Falls vorhanden) ;Bei Benzinmotor
Katalysator
Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmte Emissions- bestandteile aus den Motorabgasenherausgefiltert. Er ähnelt einemAuspufftopf und befindet sich unterhalbdes Fahrzeugs in der Auspuffanlage.Aufgrund der durch ihn hindurch- geleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durchdie Zuführung von zu großen Mengenunverbrannten Benzins zu H020B01A-GST Näheres über den Katalysator
Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet derKatalysator bei sehr hohen Temperaturen. Deshalb kann es durch die Zuführung von zu großen Mengenunverbrannten Benzins zuÜberhitzungen und Brandrisikokommen. Dies kann durch Beachtungder nachfolgenden Punkte vermieden werden:
Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtungder nachfolgenden Punkte vermiedenwerden.
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten.
Extrem hohe Katalysatortempera- turen können auf den unzulässigenBetrieb der Elektrik, der Zünd-oderder Kraftstoffeinspritzsystemezurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwerstarten, das Fahrzeug so schnell wie möglich vom Hyundai-Händler überprüfen und die Ursachebeseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zuZündaussetzern des Motors und zu
übermäßiger Belastung desKatalysators kommen.
o Den Motor möglichst nicht länger
als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden.Dies kann zu Überlastungen des Katalysators führen.
H020D01S-GSTKatalysator ;Bei Dieselmotor
Alle Hyundai-Fahrzeuge sind mit einem Oxidations-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasserstoffen und Partikeln imAbgas reduziert.

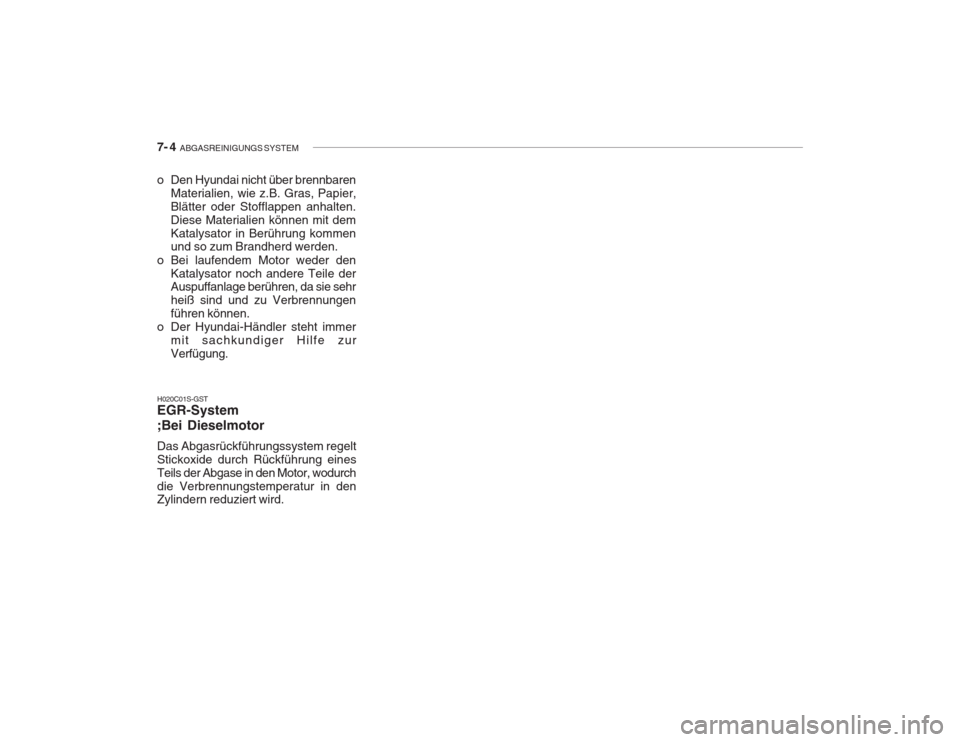

7- 4 ABGASREINIGUNGS SYSTEM
H020C01S-GST EGR-System
;Bei Dieselmotor Das Abgasrückführungssystem regelt Stickoxide durch Rückführung einesTeils der Abgase in den Motor, wodurchdie Verbrennungstemperatur in den Zylindern reduziert wird.
o Den Hyundai nicht über brennbaren
Materialien, wie z.B. Gras, Papier, Blätter oder Stofflappen anhalten.Diese Materialien können mit demKatalysator in Berührung kommen und so zum Brandherd werden.
o Bei laufendem Motor weder den Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungenführen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zurVerfügung.

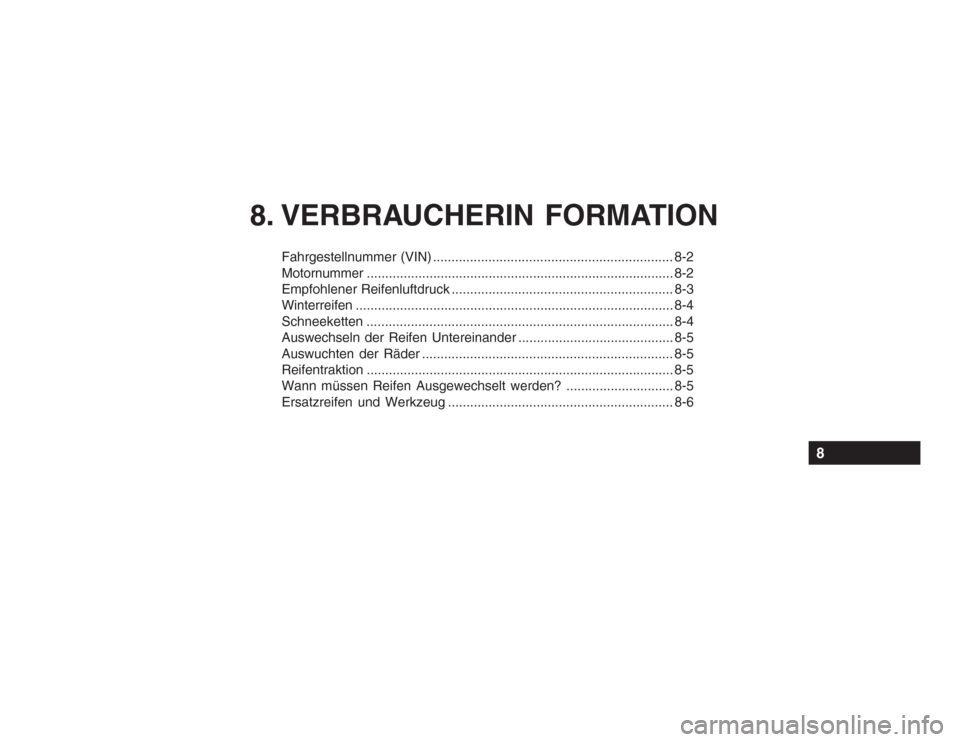

8. VERBRAUCHERIN FORMATION
Fahrgestellnummer (VIN) ................................................................. 8-2 Motornummer................................................................................... 8-2
Empfohlener Reifenluftdruck ............................................................ 8-3 Winterreifen ...................................................................................... 8-4
Schneeketten ................................................................................... 8-4
Auswechseln der Reifen Untereinander .......................................... 8-5
Auswuchten der Räder .................................................................... 8-5 Reifentraktion ................................................................................... 8-5
Wann müssen Reifen Ausgewechselt werden? ............................. 8-5
Ersatzreifen und Werkzeug ............................................................. 8-6
8

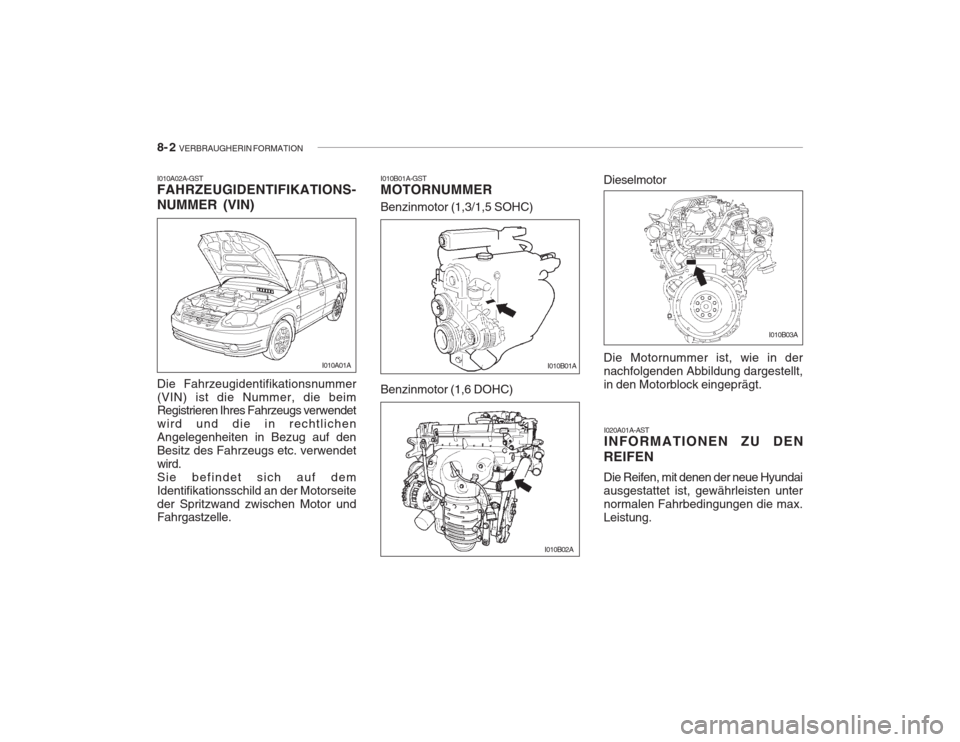

8- 2 VERBRAUGHERIN FORMATION
I010B01A-GST MOTORNUMMER
I010A02A-GSTFAHRZEUGIDENTIFIKATIONS- NUMMER (VIN) Die Fahrzeugidentifikationsnummer (VIN) ist die Nummer, die beim Registrieren Ihres Fahrzeugs verwendet wird und die in rechtlichenAngelegenheiten in Bezug auf denBesitz des Fahrzeugs etc. verwendetwird.Sie befindet sich auf demIdentifikationsschild an der Motorseiteder Spritzwand zwischen Motor und Fahrgastzelle. Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt,in den Motorblock eingeprägt.
I020A01A-AST INFORMATIONEN ZU DEN
REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unternormalen Fahrbedingungen die max.Leistung.
I010A01A
I010B01A
I010B02A
I010B03A
Benzinmotor (1,3/1,5 SOHC) Benzinmotor (1,6 DOHC) Dieselmotor

VERBRAUGHERIN FORMATION 8- 3

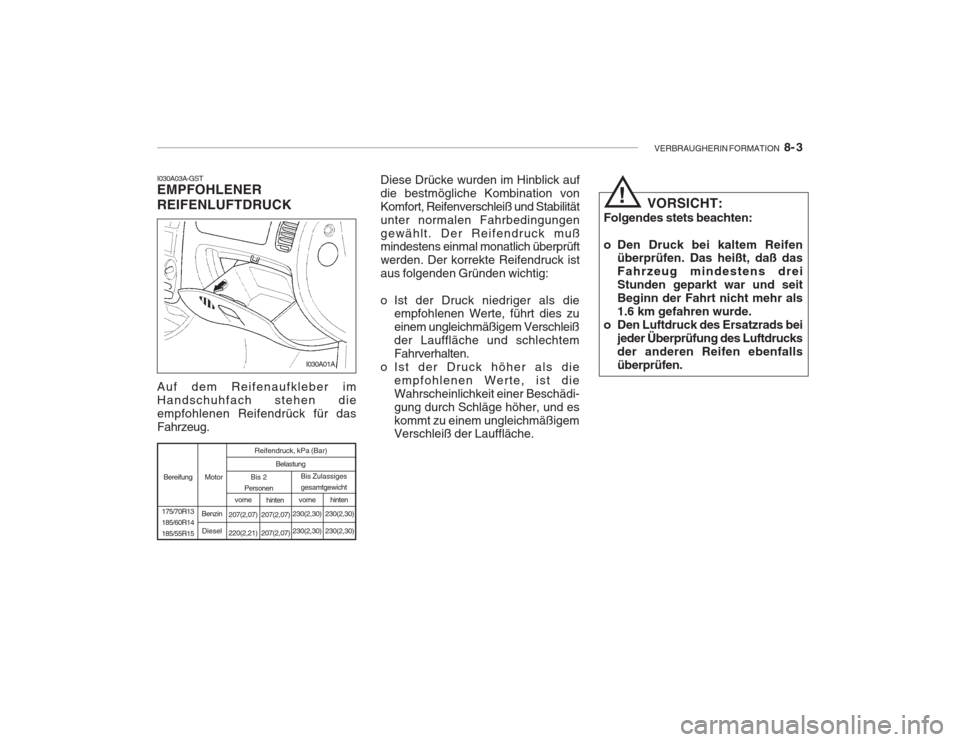

I030A03A-GST EMPFOHLENER REIFENLUFTDRUCK Auf dem Reifenaufkleber im Handschuhfach stehen dieempfohlenen Reifendrück für dasFahrzeug. Diese Drücke wurden im Hinblick aufdie bestmögliche Kombination vonKomfort, Reifenverschleiß und Stabilitätunter normalen Fahrbedingungengewählt. Der Reifendruck muß mindestens einmal monatlich überprüft werden. Der korrekte Reifendruck istaus folgenden Gründen wichtig:
o Ist der Druck niedriger als die
empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleißder Lauffläche und schlechtemFahrverhalten.
o Ist der Druck höher als die
empfohlenen Werte, ist dieWahrscheinlichkeit einer Beschädi-gung durch Schläge höher, und eskommt zu einem ungleichmäßigem Verschleiß der Lauffläche.
I030A01A
VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens dreiStunden geparkt war und seitBeginn der Fahrt nicht mehr als1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucksder anderen Reifen ebenfallsüberprüfen.!
Bereifung Reifendruck, kPa (Bar)
Belastung
175/70R13 185/60R14185/55R15 hinten
vorne
Bis 2
Personen Bis Zulassigesgesamtgewicht
hinten
vorne
Motor
Benzin Diesel
207(2,07) 220(2,21) 207(2,07)207(2,07)230(2,30) 230(2,30)
230(2,30)230(2,30)
