2003 YAMAHA XVS1100A Manuale duso (in Italian)

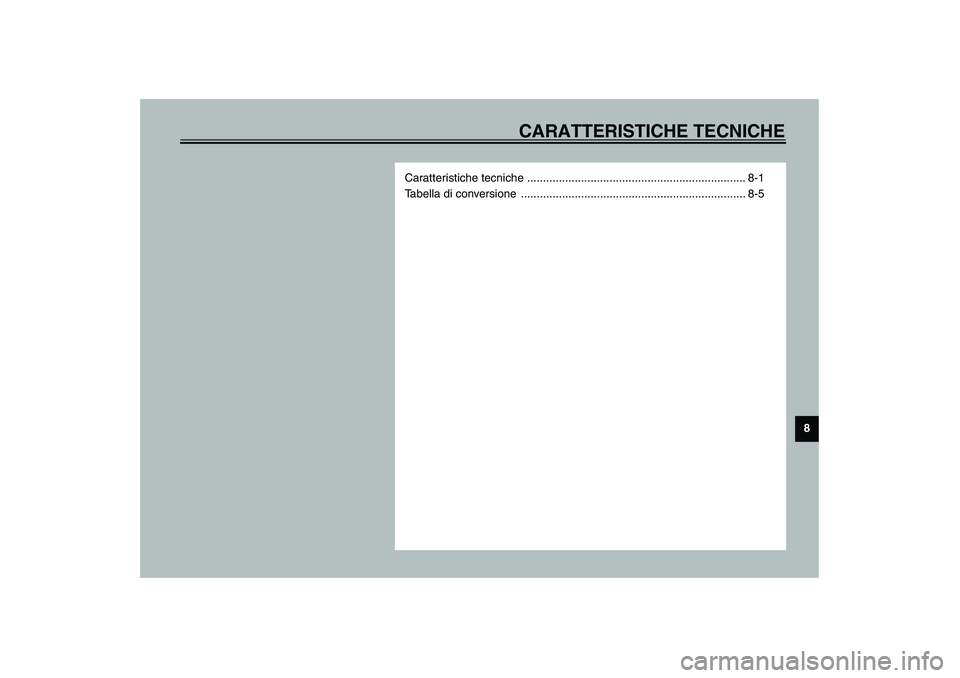

CARATTERISTICHE TECNICHE
8
Caratteristiche tecniche ..................................................................... 8-1
Tabella di conversione ....................................................................... 8-5
U5KSH4.book Page 1 Thursday, September 26, 2002 2:55 PM

8-1
8
HAU01038

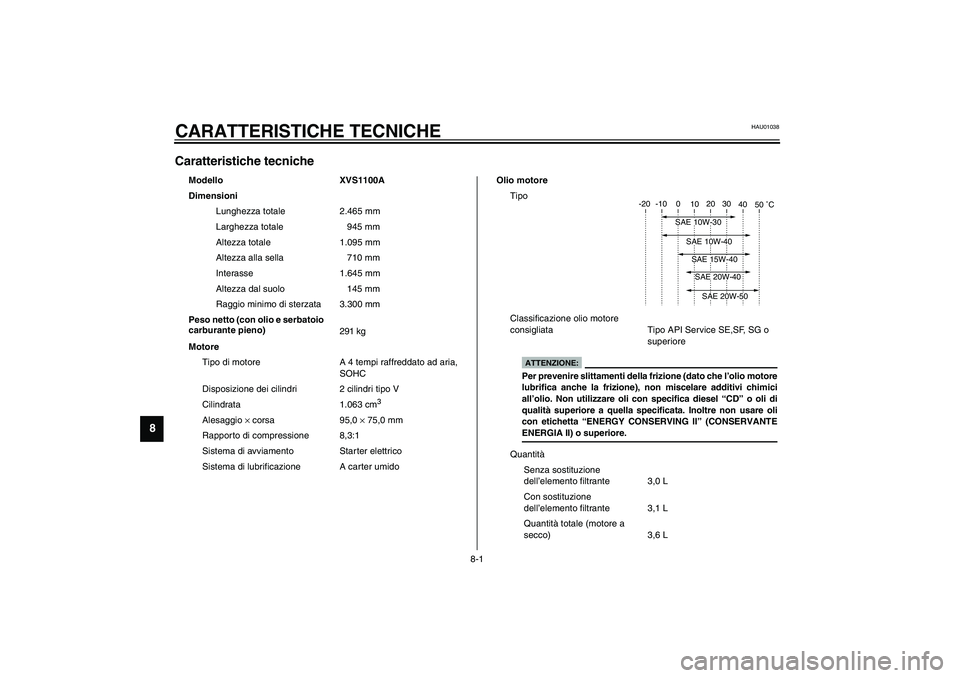

8-CARATTERISTICHE TECNICHECaratteristiche tecniche CS-01I
Modello XVS1100A
Dimensioni
Lunghezza totale 2.465 mm
Larghezza totale 945 mm
Altezza totale 1.095 mm
Altezza alla sella 710 mm
Interasse 1.645 mm
Altezza dal suolo 145 mm
Raggio minimo di sterzata 3.300 mm
Peso netto (con olio e serbatoio
carburante pieno)
291 kg
Motore
Tipo di motore A 4 tempi raffreddato ad aria,
SOHC
Disposizione dei cilindri 2 cilindri tipo V
Cilindrata 1.063 cm
3
Alesaggio × corsa 95,0 × 75,0 mm
Rappor to di compressione 8,3:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter umidoOlio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE,SF, SG o
superiore
Quantità
Senza sostituzione
dell’elemento filtrante 3,0 L
Con sostituzione
dell’elemento filtrante 3,1 L
Quantità totale (motore a
secco) 3,6 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ATTENZIONE:Per prevenire slittamenti della frizione (dato che l’olio motore
lubrifica anche la frizione), non miscelare additivi chimici
all’olio. Non utilizzare oli con specifica diesel “CD” o oli di
qualità superiore a quella specificata. Inoltre non usare oli
con etichetta “ENERGY CONSERVING II” (CONSERVANTE
ENERGIA II) o superiore.
U5KSH4.book Page 1 Thursday, September 26, 2002 2:55 PM

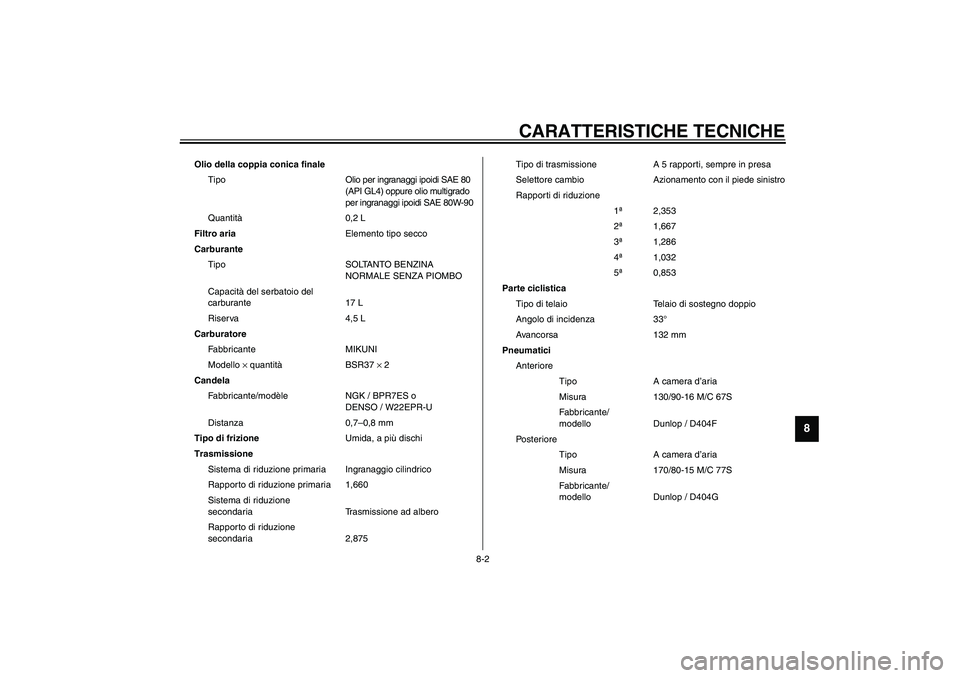

CARATTERISTICHE TECNICHE
8-2
8
Olio della coppia conica finale
Tipo Olio per ingranaggi ipoidi SAE 80
(API GL4) oppure olio multigrado
per ingranaggi ipoidi SAE 80W-90
Quantità0,2 L
Filtro ariaElemento tipo secco
Carburante
Tipo SOLTANTO BENZINA
NORMALE SENZA PIOMBO
Capacità del serbatoio del
carburante 17 L
Riserva 4,5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello × quantitàBSR37 × 2
Candela
Fa bb r i c a n t e / m o dèle NGK / BPR7ES o
DENSO / W22EPR-U
Distanza 0,7–0,8 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,660
Sistema di riduzione
secondaria Trasmissione ad albero
Rapporto di riduzione
secondaria 2,875Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1ª2,353
2ª1,667
3ª1,286
4ª1,032
5ª0,853
Parte ciclistica
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 33°
Avancorsa 132 mm
Pneumatici
Anteriore
Tipo A camera d’aria
Misura 130/90-16 M/C 67S
Fabbricante/
modello Dunlop / D404F
Po s t e r i o r e
Tipo A camera d’aria
Misura 170/80-15 M/C 77S
Fabbricante/
modello Dunlop / D404G
U5KSH4.book Page 2 Thursday, September 26, 2002 2:55 PM

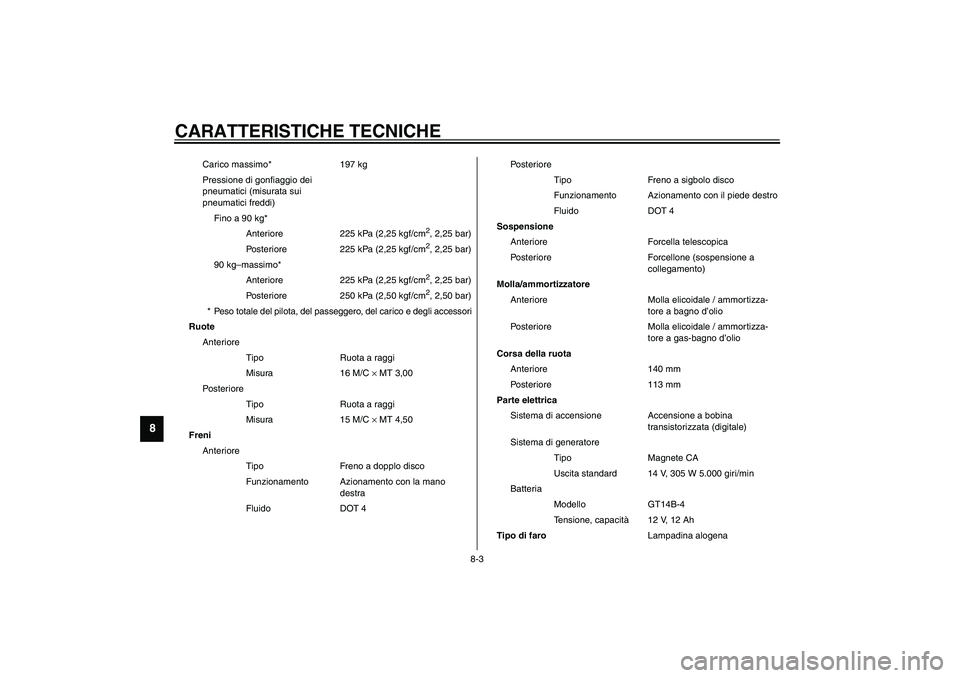

CARATTERISTICHE TECNICHE
8-3
8
Carico massimo* 197 kg
Pressione di gonfiaggio dei
pneumatici (misurata sui
pneumatici freddi)
Fino a 90 kg*
Anteriore 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Posteriore 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–massimo*
Anteriore 225 kPa (2,25 kgf/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso totale del pilota, del passeggero, del carico e degli accessori
Ruote
Anteriore
Tipo Ruota a raggi
Misura 16 M/C × MT 3,00
Po st e r i o re
Tipo Ruota a raggi
Misura 15 M/C × MT 4,50
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone (sospensione a
collegamento)
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 140 mm
Posteriore 113 mm
Parte elettrica
Sistema di accensione Accensione a bobina
transistorizzata (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14 V, 305 W 5.000 giri/min
Batteria
Modello GT14B-4
Tensione, capacità12 V, 12 Ah
Tipo di faroLampadina alogena
U5KSH4.book Page 3 Thursday, September 26, 2002 2:55 PM

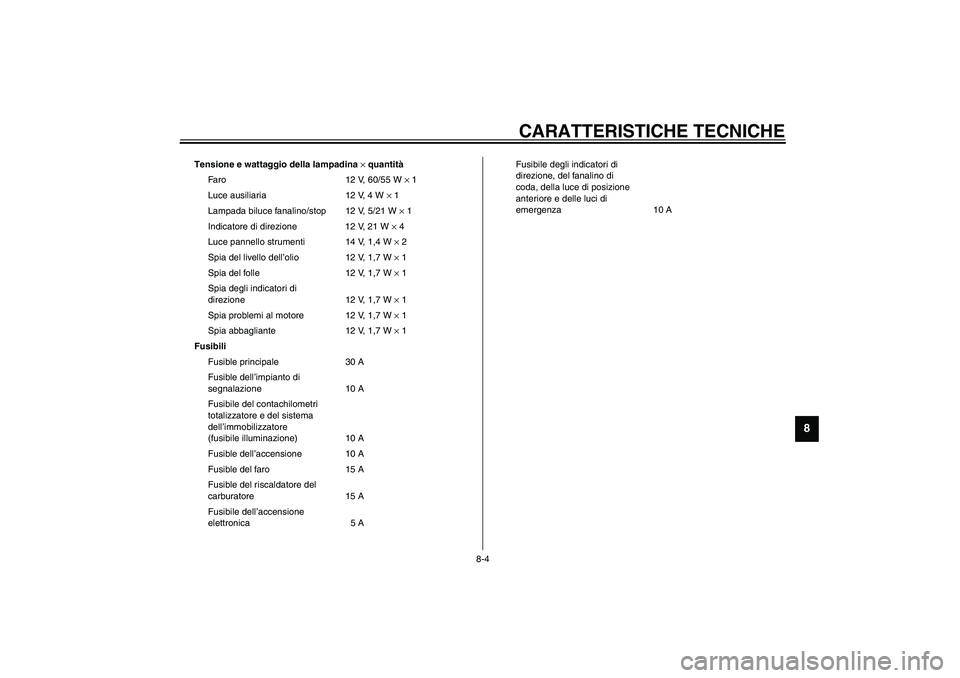

CARATTERISTICHE TECNICHE
8-4
8
Tensione e wattaggio della lampadina × quantità
Faro 12 V, 60/55 W × 1
Luce ausiliaria 12 V, 4 W × 1
Lampada biluce fanalino/stop 12 V, 5/21 W × 1
Indicatore di direzione 12 V, 21 W × 4
Luce pannello strumenti 14 V, 1,4 W × 2
Spia del livello dell’olio 12 V, 1,7 W × 1
Spia del folle 12 V, 1,7 W × 1
Spia degli indicatori di
direzione 12 V, 1,7 W × 1
Spia problemi al motore 12 V, 1,7 W × 1
Spia abbagliante 12 V, 1,7 W × 1
Fusibili
Fusible principale 30 A
Fusible dell’impianto di
segnalazione 10 A
Fusibile del contachilometri
totalizzatore e del sistema
dell’immobilizzatore
(fusibile illuminazione) 10 A
Fusible dell’accensione 10 A
Fusible del faro 15 A
Fusible del riscaldatore del
carburatore 15 A
Fusibile dell’accensione
elettronica 5 AFusibile degli indicatori di
direzione, del fanalino di
coda, della luce di posizione
anteriore e delle luci di
emergenza 10 A
U5KSH4.book Page 4 Thursday, September 26, 2002 2:55 PM

CARATTERISTICHE TECNICHE
8-5
8
HAU04513

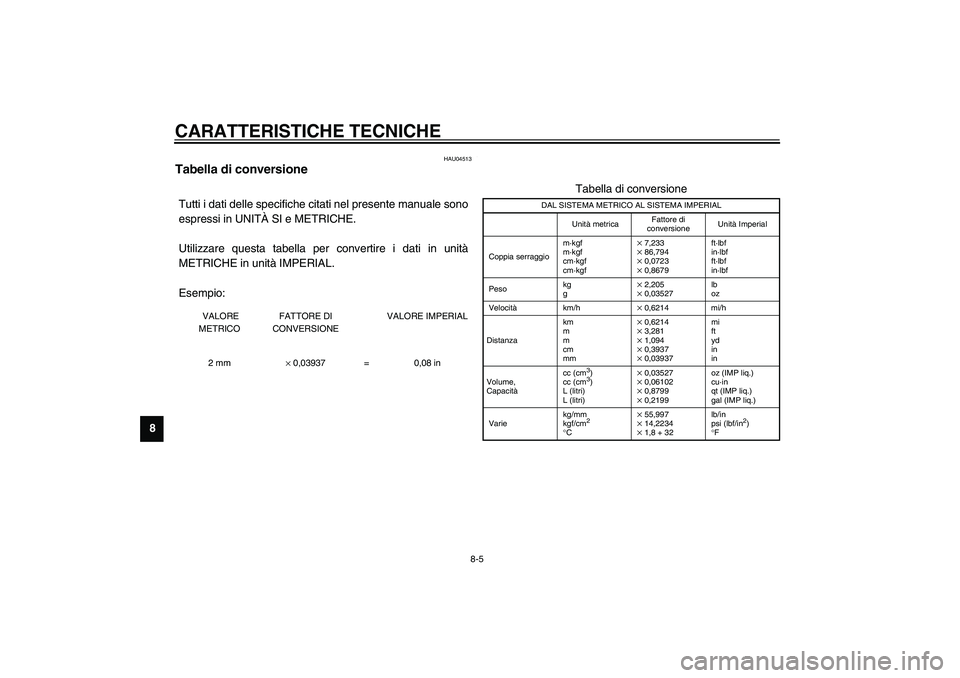

Tabella di conversione CS-04ITutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocitàkm/h× 0,6214 mi/h
Distanzakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm
3)
cc (cm3)
L (litri)
L (litri)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5KSH4.book Page 5 Thursday, September 26, 2002 2:55 PM

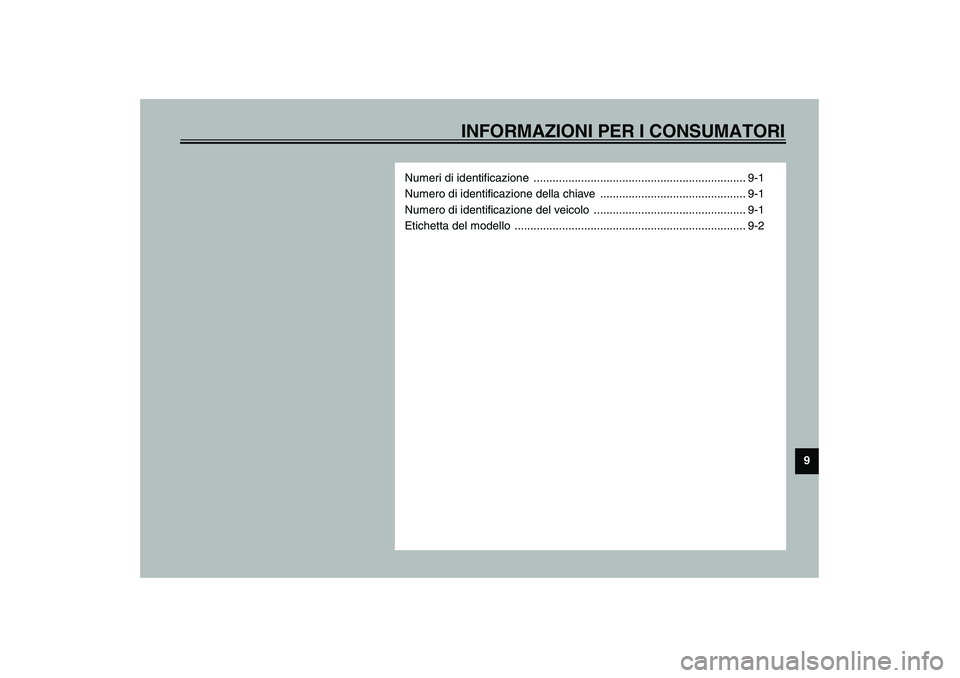

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
U5KSH4.book Page 1 Thursday, September 26, 2002 2:55 PM

9-1
9
HAU01039

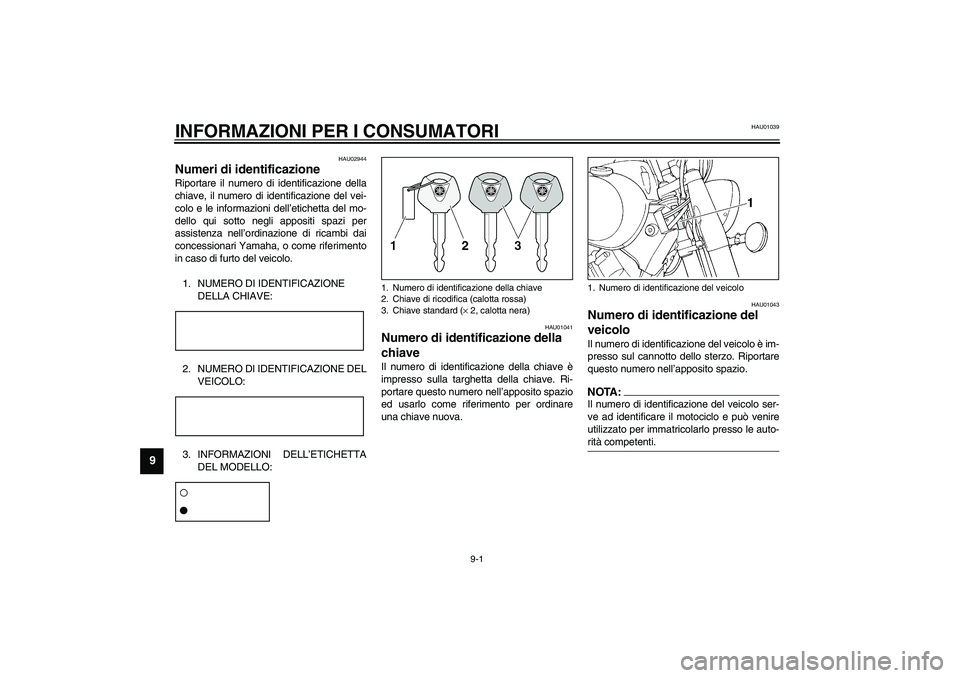

9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiave standard (× 2, calotta nera)
1. Numero di identificazione del veicolo
