2003 YAMAHA XVS1100A Manuale duso (in Italian)

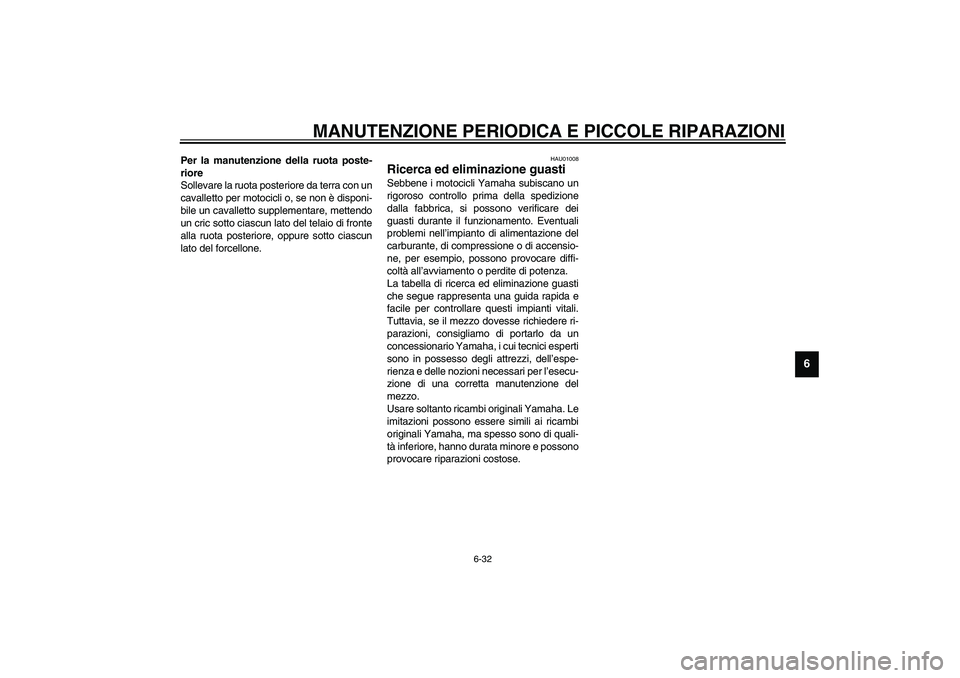

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motocicli o, se non è disponi-
bile un cavalletto supplementare, mettendo
un cric sotto ciascun lato del telaio di fronte
alla ruota posteriore, oppure sotto ciascun
lato del forcellone.
HAU01008
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il mezzo dovesse richiedere ri-
parazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
U5KSH4.book Page 32 Thursday, September 26, 2002 2:55 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU01297

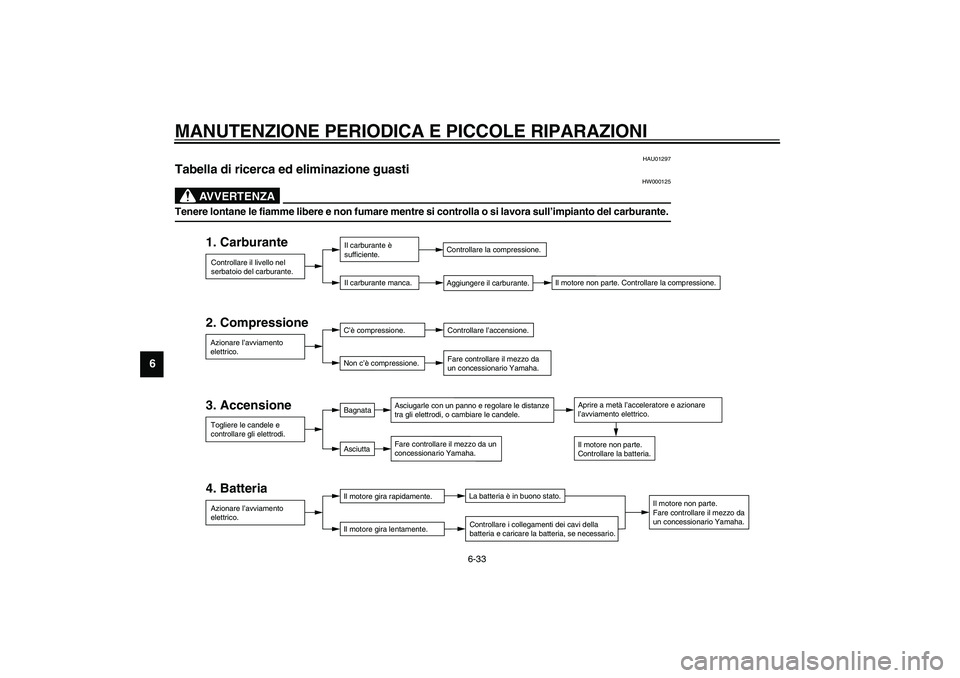

Tabella di ricerca ed eliminazione guasti
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _CT-1AI
2. Compressione
3. Accensione
4. Batteria 1. CarburanteControllare il livello nel
serbatoio del carburante.
Il carburante manca.
Aggiungere il carburante.
Azionare l’avviamento
elettrico.C’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da
un concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.Bagnata
AsciuttaAsciugarle con un panno e regolare le distanze
tra gli elettrodi, o cambiare le candele.
Fare controllare il mezzo da un
concessionario Yamaha.Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da
un concessionario Yamaha.
Azionare l’avviamento
elettrico.
Controllare la compressione.
Non c’è compressione.Il carburante è
sufficiente.
U5KSH4.book Page 33 Thursday, September 26, 2002 2:55 PM

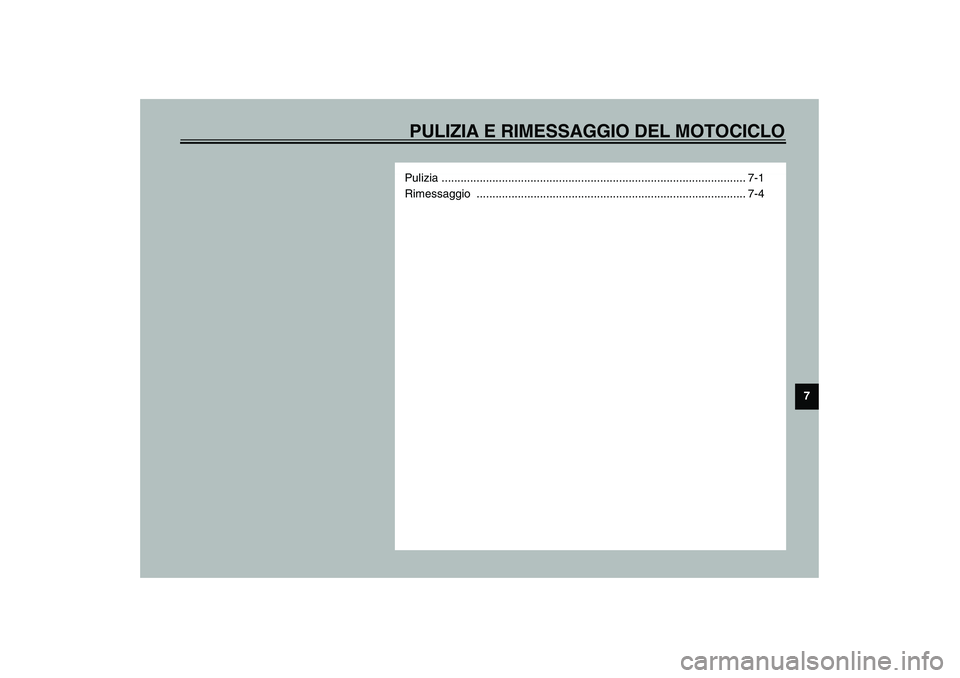

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7
Pulizia ................................................................................................ 7-1
Rimessaggio ..................................................................................... 7-4
U5KSH4.book Page 1 Thursday, September 26, 2002 2:55 PM

7-1
7
HAU03412

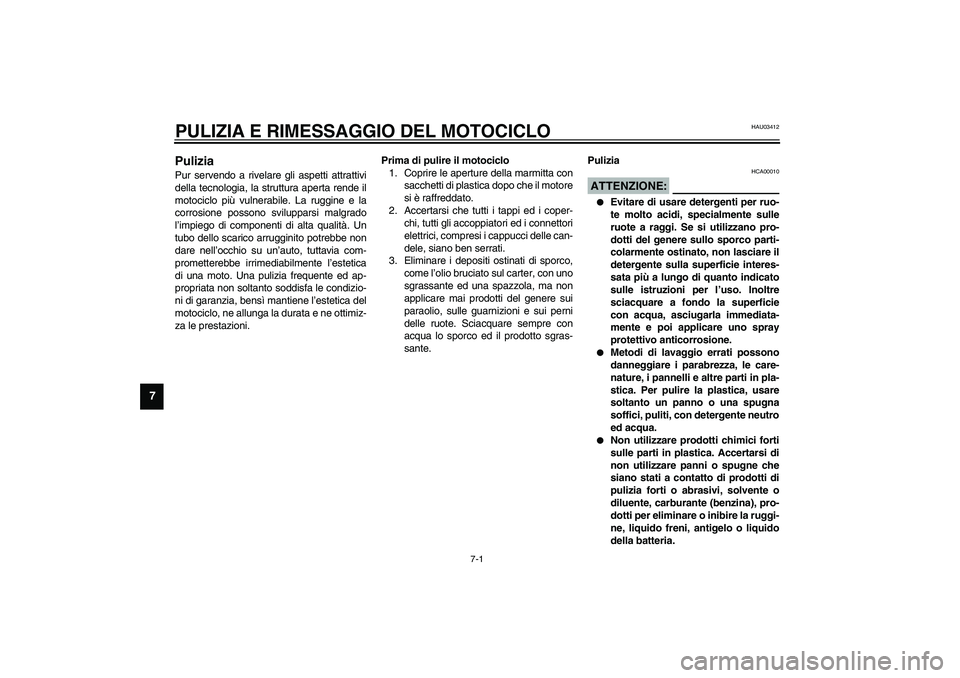

7-PULIZIA E RIMESSAGGIO DEL MOTOCICLOPulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, tuttavia com-
prometterebbe irrimediabilmente l’estetica
di una moto. Una pulizia frequente ed ap-
propriata non soltanto soddisfa le condizio-
ni di garanzia, bensì mantiene l’estetica del
motociclo, ne allunga la durata e ne ottimiz-
za le prestazioni.Prima di pulire il motociclo
1. Coprire le aperture della marmitta con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni e sui perni
delle ruote. Sciacquare sempre con
acqua lo sporco ed il prodotto sgras-
sante.Pulizia
HCA00010
ATTENZIONE:_

Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.
U5KSH4.book Page 1 Thursday, September 26, 2002 2:55 PM

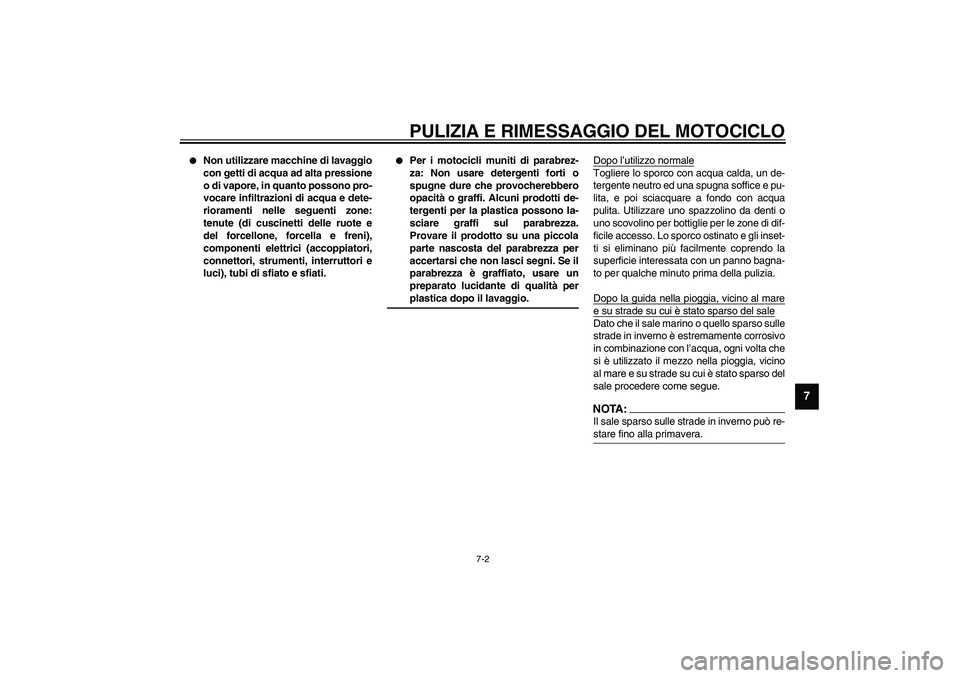

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7


Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.


Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue.NOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _
U5KSH4.book Page 2 Thursday, September 26, 2002 2:55 PM

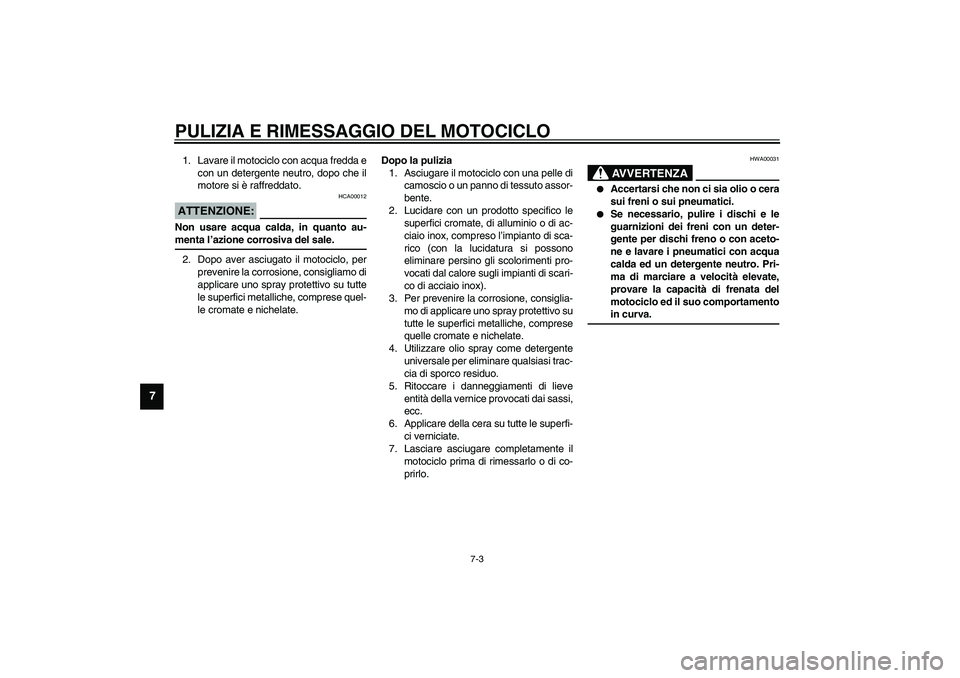

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox).
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00031
AVVERTENZA
_

Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di marciare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamento
in curva.
_
H_5ks_Cleaning.fm Page 3 Monday, September 30, 2002 9:34 AM

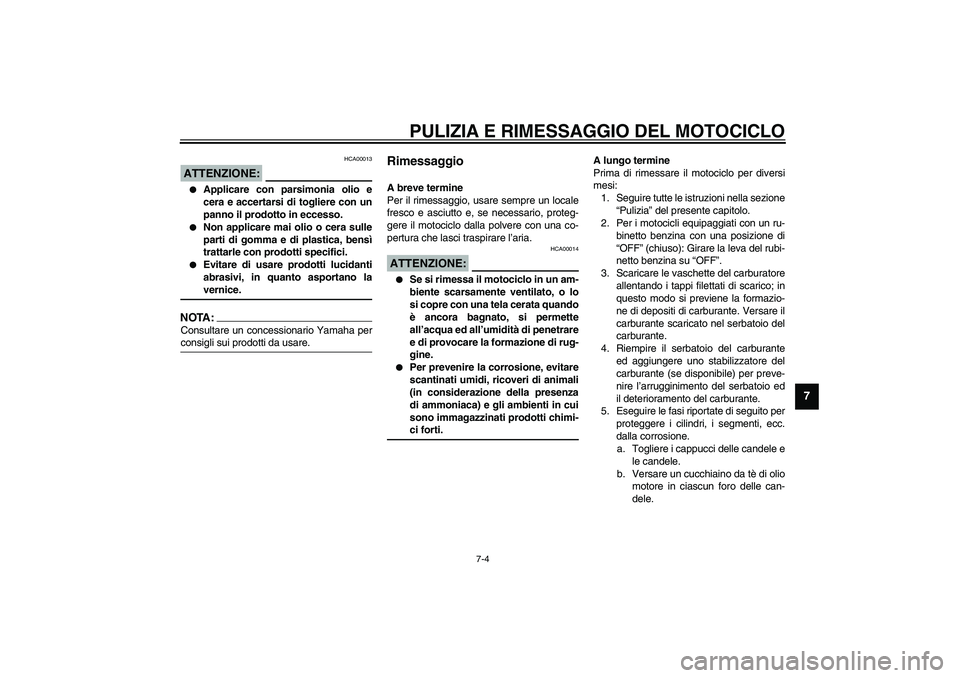

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HCA00013
ATTENZIONE:_

Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.


Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_NOTA:_ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. _
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.
HCA00014
ATTENZIONE:_

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo
si copre con una tela cerata quando
è ancora bagnato, si permette
all’acqua ed all’umidità di penetrare
e di provocare la formazione di rug-
gine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza
di ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
_
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Per i motocicli equipaggiati con un ru-
binetto benzina con una posizione di
“OFF” (chiuso): Girare la leva del rubi-
netto benzina su “OFF”.
3. Scaricare le vaschette del carburatore
allentando i tappi filettati di scarico; in
questo modo si previene la formazio-
ne di depositi di carburante. Versare il
carburante scaricato nel serbatoio del
carburante.
4. Riempire il serbatoio del carburante
ed aggiungere uno stabilizzatore del
carburante (se disponibile) per preve-
nire l’arrugginimento del serbatoio ed
il deterioramento del carburante.
5. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle can-
dele.
U5KSH4.book Page 4 Thursday, September 26, 2002 2:55 PM

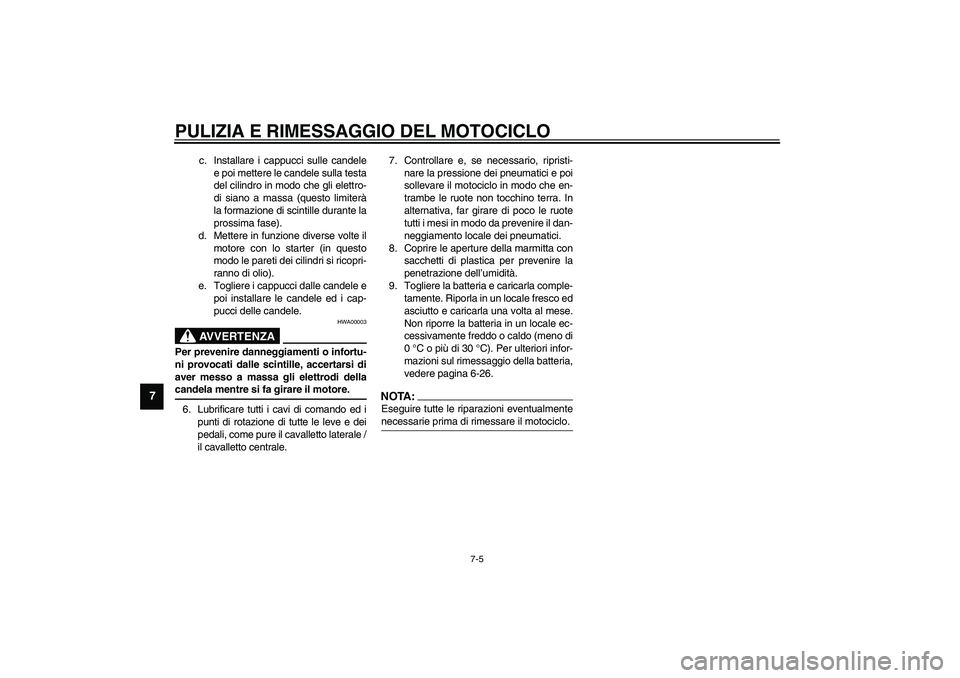

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-5
7
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettro-
di siano a massa (questo limiterà
la formazione di scintille durante la
prossima fase).
d. Mettere in funzione diverse volte il
motore con lo starter (in questo
modo le pareti dei cilindri si ricopri-
ranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
HWA00003
AVVERTENZA
_ Per prevenire danneggiamenti o infortu-
ni provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore. _6. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale /
il cavalletto centrale.7. Controllare e, se necessario, ripristi-
nare la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare di poco le ruote
tutti i mesi in modo da prevenire il dan-
neggiamento locale dei pneumatici.
8. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione dell’umidità.
9. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un locale ec-
cessivamente freddo o caldo (meno di
0 °C o più di 30 °C). Per ulteriori infor-
mazioni sul rimessaggio della batteria,
vedere pagina 6-26.
NOTA:_ Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo. _
H_5ks_Cleaning.fm Page 5 Monday, September 30, 2002 9:34 AM
