2003 YAMAHA XVS1100A Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU01144
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U5KSD4.book Page 24 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU04242

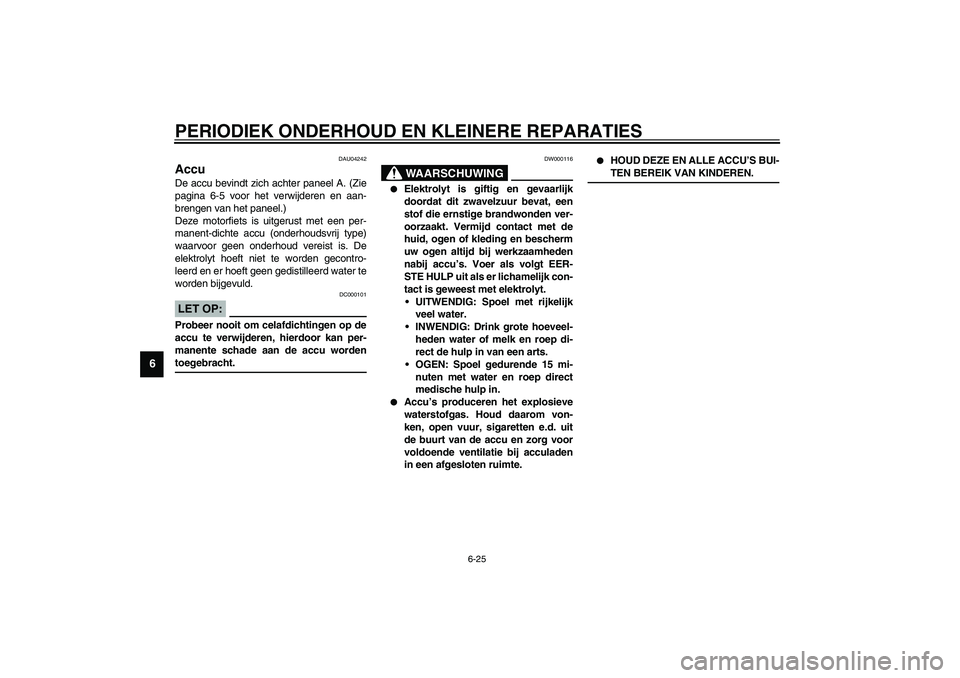

Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-5 voor het verwijderen en aan-
brengen van het paneel.)
Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
DC000101
LET OP:_ Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht. _
DW000116
WAARSCHUWING
_

Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
 UITWENDIG: Spoel met rijkelijk
veel water.
 INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
 OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
_
D_5ks_Periodic.fm Page 25 Saturday, September 14, 2002 9:36 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
DC000102
LET OP:_

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.


Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
_
1. Positieve accupool
2. Negatieve accukabel
U5KSD4.book Page 26 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAU04993
Zekeringen vervangen De hoofdzekering bevindt zich achter de
montageplaat voor de ontstekingsmodule.Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich in
het opbergcompartiment. (Zie pagina 3-15
voor de werkwijze bij verwijderen en aan-
brengen van de kap van het opbergcom-
partiment.)
Vervang een zekering als volgt als deze is
doorgebrand.
OPMERKING:_ Voer de stappen 1–3 en 9–10 alleen uit
voor de hoofdzekering. _1. Verwijder het motorrijderzadel. (Zie
pagina 3-13 voor instructies over ver-
wijderen en aanbrengen van het be-
stuurderszadel.)
2. Verwijder de getoonde drukclips door
met een schroevendraaier op het mid-
den te drukken en dan de drukclip los
te trekken.
1. Zekeringenkastje
2. Koplampzekering
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering carburateurverwarming
6. Zekering ontstekingsmodule
7. Zekering kilometerteller en
startblokkeersysteem (reservezekering)
8. Reservezekering (× 3)
9. Zekering richtingaanwijzers, achterlicht,
parkeerlicht en alarmverlichting
1. Drukclip (× 3)
U5KSD4.book Page 27 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
3. Trek de montageplaat voor de ontste-
kingsmodule naar rechts toe uit.
4. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
5. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _
6. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
7. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
8. Breng de kap van het opbergcomparti-
ment aan.
1. Bevestigingssteun ontstekingsmodule
2. Reservehoofdzekering
3. Hoofdzekering
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Zekering kilometerteller en
startblokkeersysteem
(reservezekering): 10 A
Zekering
ontstekingssysteem: 10 A
Koplampzekering: 15 A
Zekering
carburateurverwarming: 15 A
Zekering
signaleringssysteem: 10 A
Zekering ontstekingsmodule: 5 A
Zekering richtingaanwijzers,
achterlicht, parkeerlicht en
alarmverlichting: 10 A
U5KSD4.book Page 28 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6

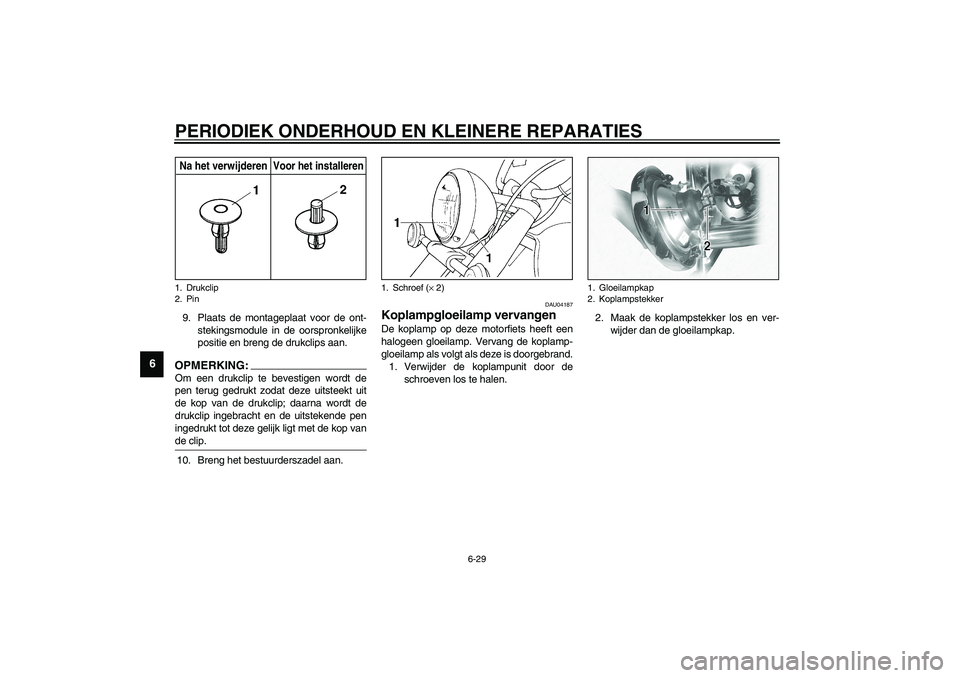

9. Plaats de montageplaat voor de ont-
stekingsmodule in de oorspronkelijke
positie en breng de drukclips aan.OPMERKING:_ Om een drukclip te bevestigen wordt de
pen terug gedrukt zodat deze uitsteekt uit
de kop van de drukclip; daarna wordt de
drukclip ingebracht en de uitstekende pen
ingedrukt tot deze gelijk ligt met de kop van
de clip. _10. Breng het bestuurderszadel aan.
DAU04187
Koplampgloeilamp vervangen De koplamp op deze motorfiets heeft een
halogeen gloeilamp. Vervang de koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
1. Drukclip
2. PinNa het verwijderen
Voor het installeren
1. Schroef (× 2)
1. Gloeilampkap
2. Koplampstekker
U5KSD4.book Page 29 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de defecte gloeilamp los.
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
DC000105
LET OP:_ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. _5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.7. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
1. Gloeilamphouder
1. Raak het glas van de gloeilamp niet aan.
U5KSD4.book Page 30 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU00855
Vervangen van gloeilampen voor
richtingaanwijzer of remlicht/
achterlicht 1. Verwijder de lamplens door de
schroeven te verwijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
DC000108
LET OP:_ Zet de schroeven niet overdreven strak
vast, anders kan de lamplens breken. _
DAU01579
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
1. Schroef (× 2)
1. Schroef (× 3)
