2003 YAMAHA XVS1100A ECO mode

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU04991*
Controlelampje startblokkering “”
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKING:_ Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, begint het controlelampje te knipperen.
Vraag in dat geval een Yamaha-dealer het
zelfdiagnosesysteem te controleren. Als
het controlelampje eerst vijfmaal langzaam
knippert en dan herhaaldelijk tweemaal
snel, betreft het mogelijk een signaalsto-
ring. Als deze fout zich voordoet, probeer
dan het volgende. _1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:_ Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start. _2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
DAU00063
Controlelampje grootlicht “”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
1. Waarschuwingslampje “” voor olieniveau
2. Controlelampje “” voor vrijstand
3. Controlelampje “” richtingaanwijzers
4. Waarschuwingslampje motorstoring “”
5. Controlelampje startblokkering “”
6. Controlelampje grootlicht “”U5KSD4.book Page 5 Thursday, September 12, 2002 4:23 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU03193

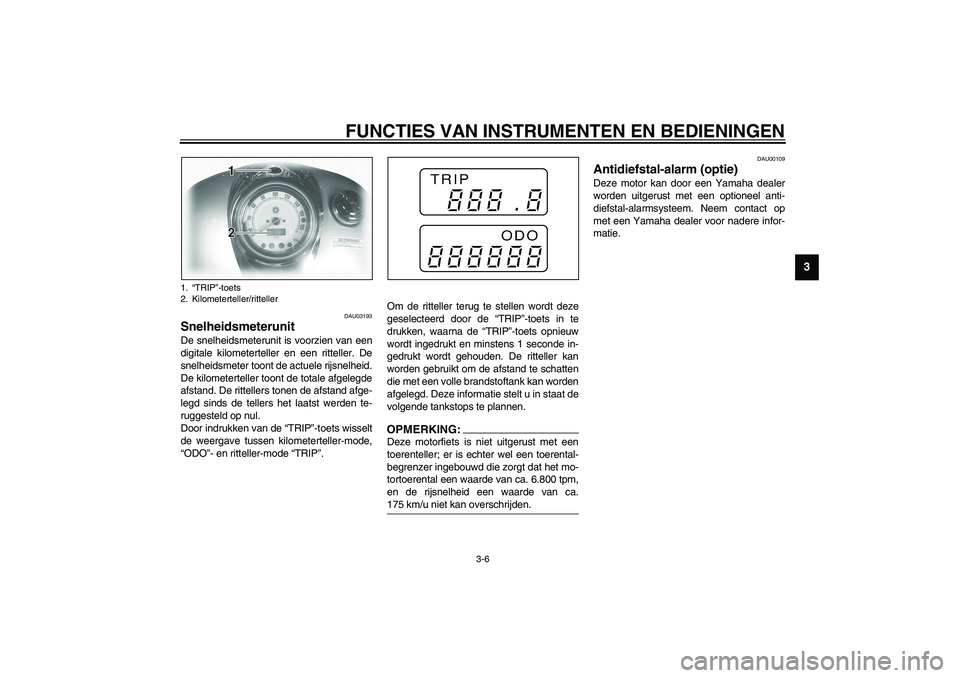

Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
digitale kilometerteller en een ritteller. De
snelheidsmeter toont de actuele rijsnelheid.
De kilometerteller toont de totale afgelegde
afstand. De rittellers tonen de afstand afge-
legd sinds de tellers het laatst werden te-
ruggesteld op nul.
Door indrukken van de “TRIP”-toets wisselt
de weergave tussen kilometerteller-mode,
“ODO”- en ritteller-mode “TRIP”.Om de ritteller terug te stellen wordt deze
geselecteerd door de “TRIP”-toets in te
drukken, waarna de “TRIP”-toets opnieuw
wordt ingedrukt en minstens 1 seconde in-
gedrukt wordt gehouden. De ritteller kan
worden gebruikt om de afstand te schatten
die met een volle brandstoftank kan worden
afgelegd. Deze informatie stelt u in staat de
volgende tankstops te plannen.
OPMERKING:_ Deze motorfiets is niet uitgerust met een
toerenteller; er is echter wel een toerental-
begrenzer ingebouwd die zorgt dat het mo-
tortoerental een waarde van ca. 6.800 tpm,
en de rijsnelheid een waarde van ca.
175 km/u niet kan overschrijden. _
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
1.“TRIP”-toets
2. Kilometerteller/ritteller
U5KSD4.book Page 6 Thursday, September 12, 2002 4:23 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
DAU00635
Afstellen van de vrije slag van de
gaskabel De vrije slag van de gaskabel dient 4–6mm
te bedragen bij de gasgreep. Controleer de
vrije slag van de gaskabel regelmatig en
laat zo nodig afstellen door een Yamaha
dealer.
DAU00637
Afstellen van de klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU04463
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en eventueel worden bijge-
steld.
DW000082
WAARSCHUWING
_

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
_
a. Vrije slag gaskabelU5KSD4.book Page 13 Thursday, September 12, 2002 4:23 PM
