ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FAU04067
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de cou-
ple conique arrière. Si une fuite est détectée,
faire contrôler et réparer la moto par un conces-
sionnaire Yamaha. Il faut en outre vérifier le ni-
veau de l’huile de couple conique arrière aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FW000066
AVERTISSEMENT
_

S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter de couple coni-
que arrière.


Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
_
Contrôle du niveau d’huile de couple conique
arrière
1. Dresser la moto sur sa béquille centrale.N.B.:_

Le niveau d’huile du couple conique ar-
rière se vérifie le moteur froid.


S’assurer que la moto est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
_2. Retirer le bouchon de remplissage, puis
vérifier le niveau d’huile dans le carter de
couple conique arrière.
N.B.:_ L’huile doit arriver jusqu’au bord de l’orifice de
remplissage. _3. Si l’huile n’atteint pas le bord de l’orifice
de remplissage, ajouter la quantité néces-
saire d’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile de couple conique ar-
rière
1. Placer un bac à vidange sous le carter de
couple conique arrière afin d’y recueillir
l’huile usagée.
2. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter de couple conique arrière.
3. Monter la vis de vidange, puis la serrer au
couple spécifié.
4. Ajouter de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de
l’orifice de remplissage.
1. Bouchon de remplissage d’huile de couple conique
arrière
2. Vis de vidange de l’huile de couple conique arrière
3. Niveau d’huile correct
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2,3 m·kgf)
U5JWF2.book Page 12 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
5. Remettre le bouchon de remplissage en
place et le serrer.
6. S’assurer que le carter de couple conique
arrière ne fuit pas. Si une fuite d’huile est
détectée, il faut en rechercher la cause.
FAU04861
Contrôle du niveau du liquide de
refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement comme suit avant chaque départ. Il
convient également de changer le liquide de re-
froidissement aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
1. Dresser la moto sur sa béquille centrale.N.B.:_

Le niveau du liquide de refroidissement
doit être vérifié le moteur froid, car il varie
en fonction de la température du moteur.


S’assurer que la moto soit bien à la verti-
cale avant de contrôler le niveau du li-
quide de refroidissement. Une légère incli-
naison peut entraîner des erreurs de
lecture.
_
2. Contrôler le niveau du liquide de refroidis-
sement dans le vase d’expansion.N.B.:_ Le niveau de liquide de refroidissement doit se
situer entre les repères de niveau minimum et
maximum. _

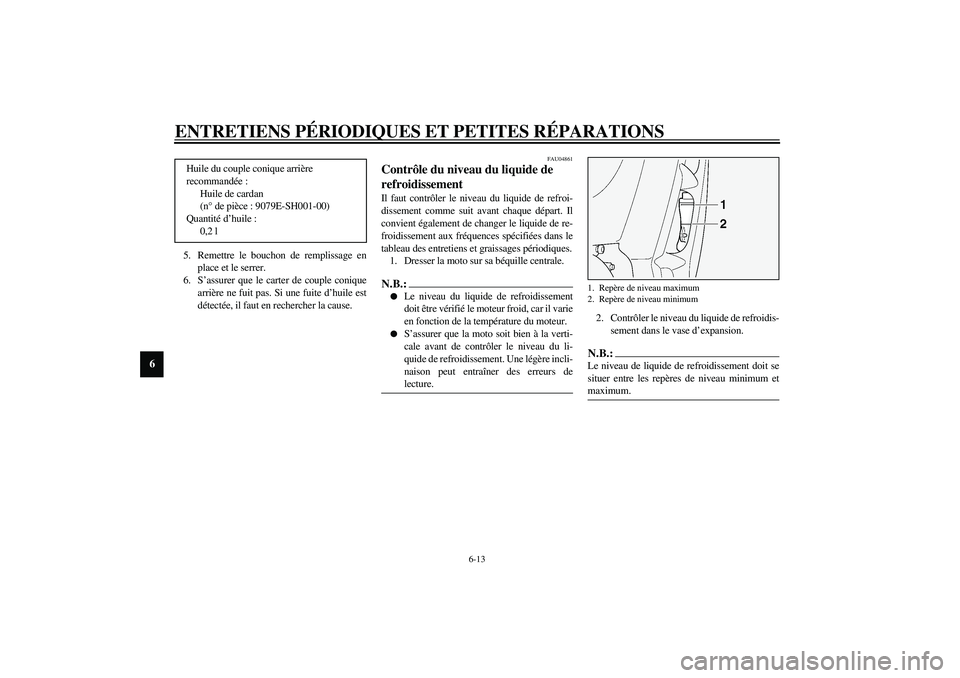

Huile du couple conique arrière
recommandée :
Huile de cardan
(n° de pièce : 9079E-SH001-00)
Quantité d’huile :
0,2 l
1. Repère de niveau maximum
2. Repère de niveau minimum
U5JWF2.book Page 13 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
3. Si le niveau du liquide de refroidissement
est égal ou inférieur au repère de niveau
minimum, retirer la vis, le cache du bou-
chon du vase d’expansion, puis le bou-
chon du vase d’expansion.
4. Ajouter du liquide ou de l’eau distillée
jusqu’au repère de niveau maximum, re-
poser le bouchon du vase d’expansion,
puis le cache du bouchon du vase d’expan-
sion ainsi que la vis.
FC000080
ATTENTION:_

Si l’on ne peut se procurer du liquide de
refroidissement, utiliser de l’eau dis-
tillée ou de l’eau du robinet douce. Ne
pas utiliser d’eau dure ou salée, car cela
endommagerait le moteur.


Si l’on a utilisé de l’eau au lieu du li-
quide de refroidissement, il faut la rem-
placer par du liquide de refroidisse-
ment dès que possible afin d’éviter tout
risque d’endommagement du moteur
en raison d’une surchauffe et afin de
protéger le circuit de refroidissement
du gel et de la corrosion.


Si on a ajouté de l’eau au liquide de re-
froidissement, il convient de faire réta-
blir le plus rapidement possible le taux
d’antigel par un concessionnaire
Yamaha, afin de rendre toutes ses pro-
priétés au liquide de refroidissement.
_
FW000067
AVERTISSEMENT
_ Ne jamais essayer de retirer le bouchon du
radiateur tant que le moteur est chaud. _
N.B.:_

Le ventilateur de radiateur se met en mar-
che et se coupe automatiquement en fonc-
tion de la température du liquide de refroi-
dissement dans le radiateur.


En cas de surchauffe du moteur, suivre les
instructions à la page 6-38.
_

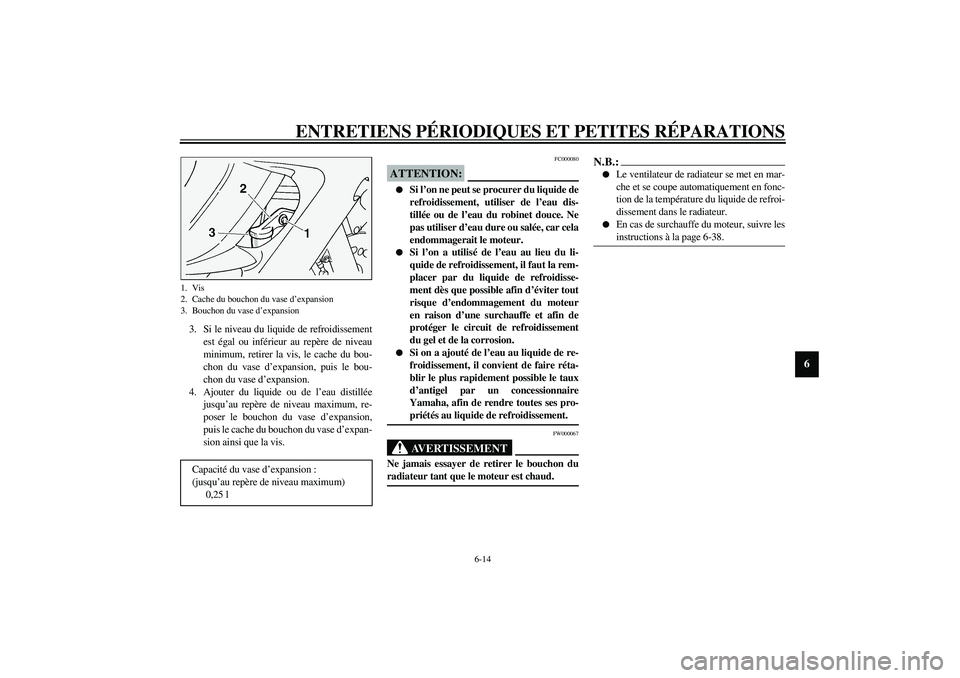

1. Vis
2. Cache du bouchon du vase d’expansion
3. Bouchon du vase d’expansion
Capacité du vase d’expansion :
(jusqu’au repère de niveau maximum)
0,25 l
U5JWF2.book Page 14 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU04509*
Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Augmenter
la fréquence du nettoyage si le véhicule est uti-
lisé dans des zones très poussiéreuses ou humi-
des.

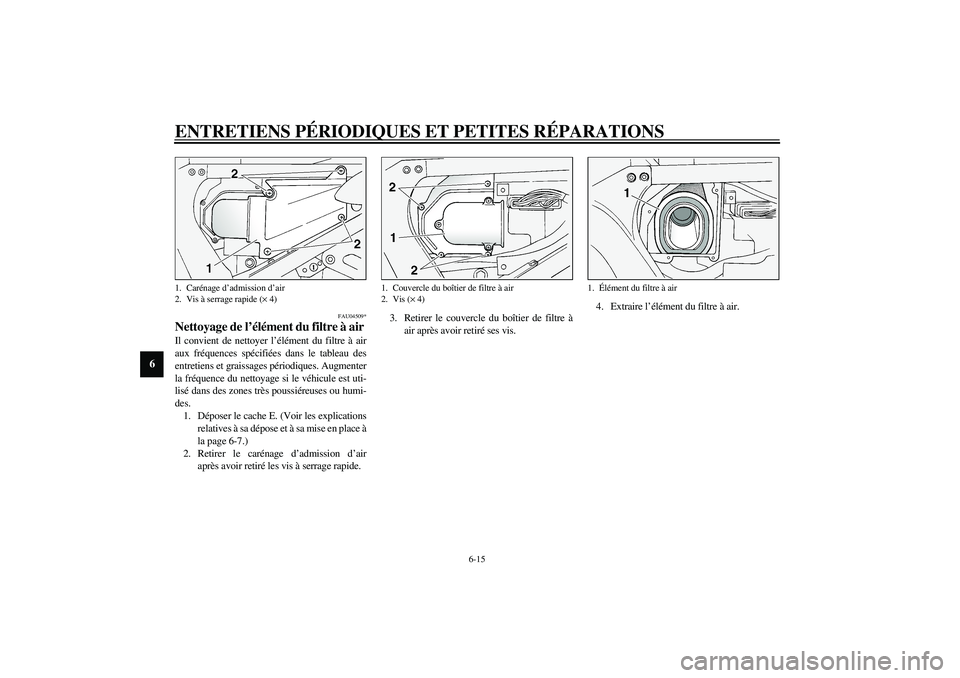

1. Déposer le cache E. (Voir les explications
relatives à sa dépose et à sa mise en place à
la page 6-7.)
2. Retirer le carénage d’admission d’air
après avoir retiré les vis à serrage rapide.3. Retirer le couvercle du boîtier de filtre à
air après avoir retiré ses vis.4. Extraire l’élément du filtre à air.1. Carénage d’admission d’air
2. Vis à serrage rapide (× 4)
1. Couvercle du boîtier de filtre à air
2. Vis (× 4)
1.Élément du filtre à air
U5JWF2.book Page 15 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6

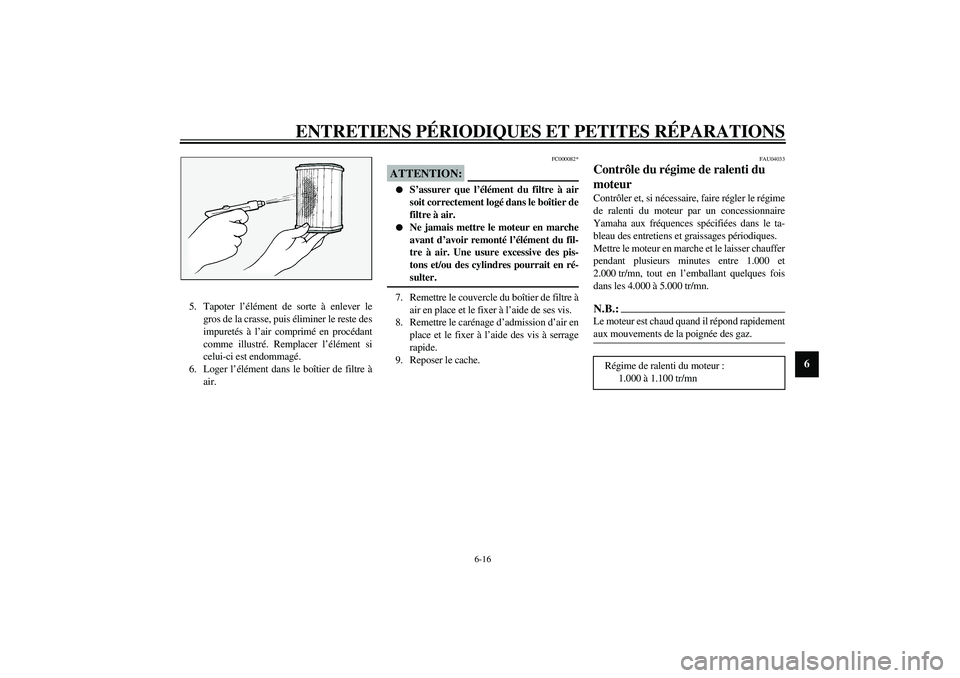

5. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste des
impuretés à l’air comprimé en procédant
comme illustré. Remplacer l’élément si
celui-ci est endommagé.
6. Loger l’élément dans le boîtier de filtre à
air.
FC000082*
ATTENTION:_

S’assurer que l’élément du filtre à air
soit correctement logé dans le boîtier de
filtre à air.


Ne jamais mettre le moteur en marche
avant d’avoir remonté l’élément du fil-
tre à air. Une usure excessive des pis-
tons et/ou des cylindres pourrait en ré-
sulter.
_7. Remettre le couvercle du boîtier de filtre à
air en place et le fixer à l’aide de ses vis.
8. Remettre le carénage d’admission d’air en
place et le fixer à l’aide des vis à serrage
rapide.
9. Reposer le cache.
FAU04033
Contrôle du régime de ralenti du
moteur Contrôler et, si nécessaire, faire régler le régime
de ralenti du moteur par un concessionnaire
Yamaha aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodiques.
Mettre le moteur en marche et le laisser chauffer
pendant plusieurs minutes entre 1.000 et
2.000 tr/mn, tout en l’emballant quelques fois
dans les 4.000 à 5.000 tr/mn.N.B.:_ Le moteur est chaud quand il répond rapidement
aux mouvements de la poignée des gaz. _Régime de ralenti du moteur :
1.000 à 1.100 tr/mn
U5JWF2.book Page 16 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3 à 5 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU00658
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_

Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.


Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
a. Jeu de câble des gazU5JWF2.book Page 17 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
CE-01F
CE-07FFWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
De 90 kg à maximale250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Conduite à grande
vitesse250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Charge maximale*FJR1300: 201 kg
FJR1300A: 194 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
U5JWF2.book Page 18 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6

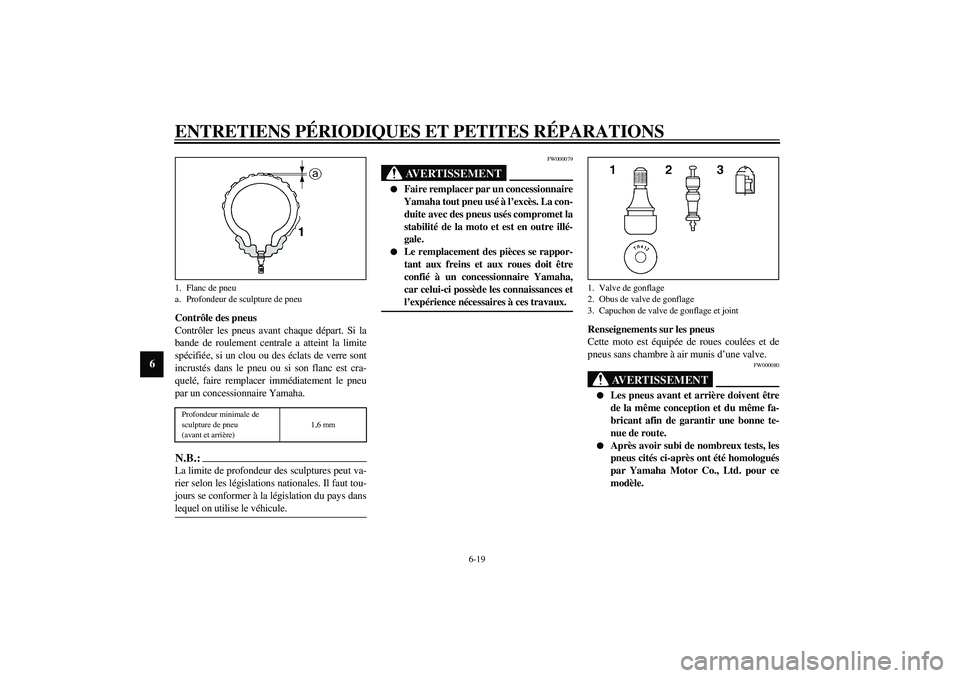

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _
FW000079
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_
Renseignements sur les pneus
Cette moto est équipée de roues coulées et de
pneus sans chambre à air munis d’une valve.
FW000080
AVERTISSEMENT
_

Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.


Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
U5JWF2.book Page 19 Monday, November 11, 2002 4:51 PM
