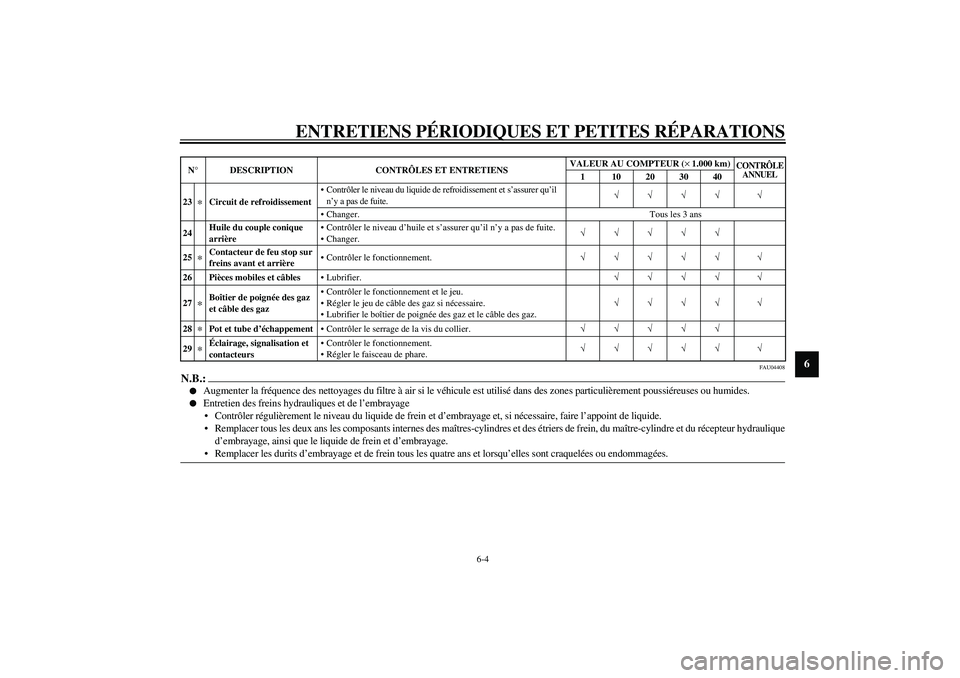

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU04408
N.B.:_

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.


Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récepteur hydraulique
d’embrayage, ainsi que le liquide de frein et d’embrayage.
Remplacer les durits d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_23
*
Circuit de refroidissementContrôler le niveau du liquide de refroidissement et s’assurer qu’il
n’y a pas de fuite.√√√√ √
Changer. Tous les 3 ans
24Huile du couple conique
arrièreContrôler le niveau d’huile et s’assurer qu’il n’y a pas de fuite.
Changer.√√√√√
25
*
Contacteur de feu stop sur
freins avant et arrièreContrôler le fonctionnement.√√√√√ √
26 Pièces mobiles et câblesLubrifier.√√√√ √
27
*
Boîtier de poignée des gaz
et câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28
*
Pot et tube d’échappementContrôler le serrage de la vis du collier.√√√√√
29
*
Éclairage, signalisation et
contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (×
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
U5JWF2.book Page 4 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01122

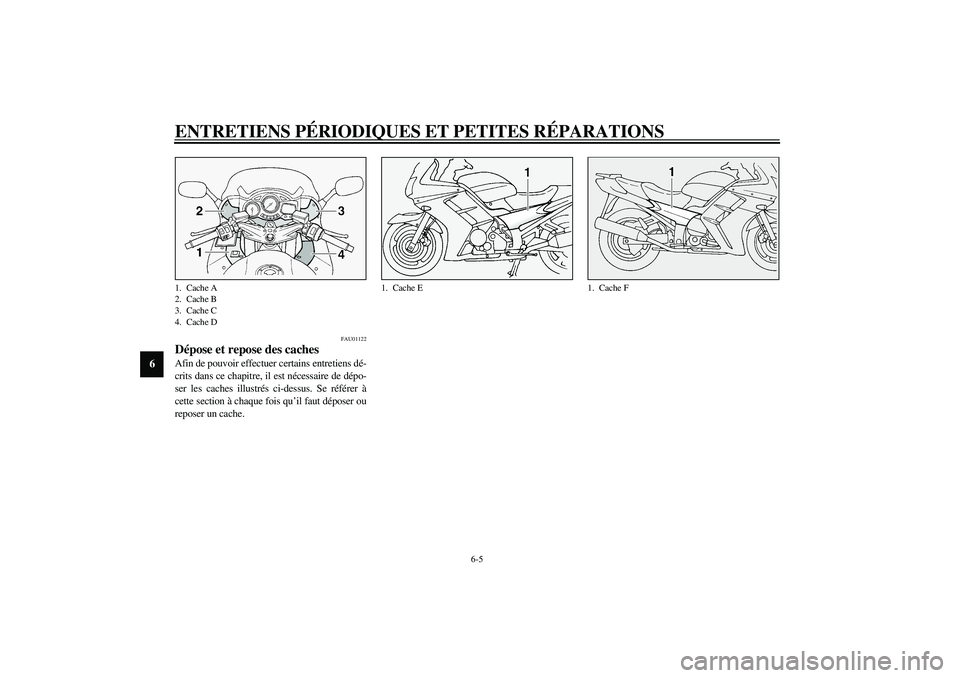

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser les caches illustrés ci-dessus. Se référer à
cette section à chaque fois qu’il faut déposer ou
reposer un cache.1. Cache A
2. Cache B
3. Cache C
4. Cache D
1. Cache E
1. Cache F
U5JWF2.book Page 5 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU04061
Cache A

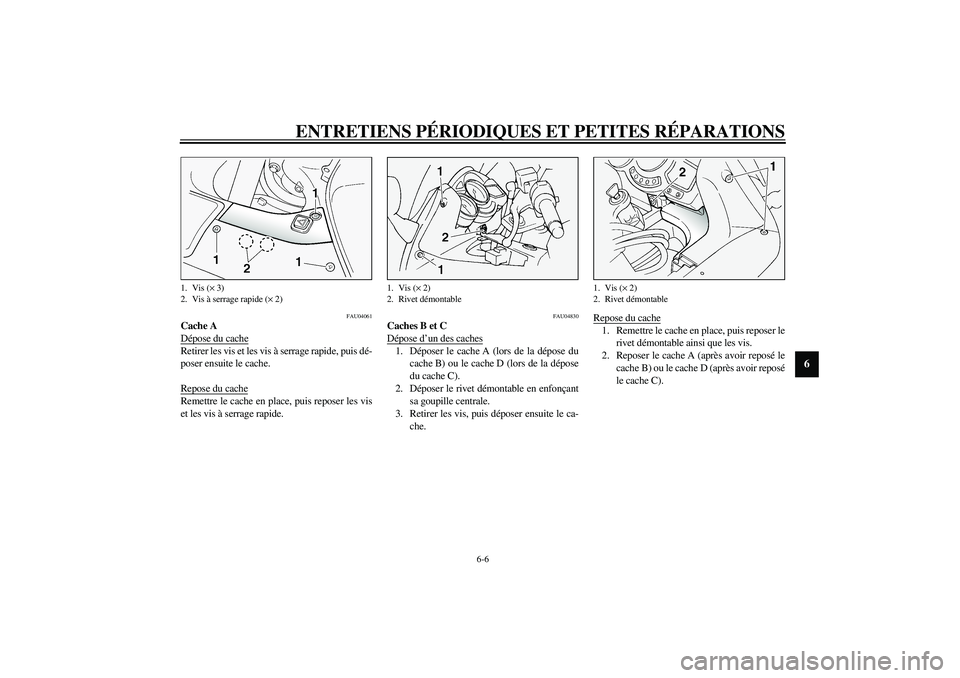

Dépose du cacheRetirer les vis et les vis à serrage rapide, puis dé-
poser ensuite le cache.
Repose du cacheRemettre le cache en place, puis reposer les vis
et les vis à serrage rapide.
FAU04830
Caches B et C
Dépose d’un des caches1. Déposer le cache A (lors de la dépose du
cache B) ou le cache D (lors de la dépose
du cache C).
2. Déposer le rivet démontable en enfonçant
sa goupille centrale.
3. Retirer les vis, puis déposer ensuite le ca-
che.Repose du cache
1. Remettre le cache en place, puis reposer le
rivet démontable ainsi que les vis.
2. Reposer le cache A (après avoir reposé le
cache B) ou le cache D (après avoir reposé
le cache C).
1. Vis (× 3)
2. Vis à serrage rapide (× 2)
1. Vis (× 2)
2. Rivet démontable
1. Vis (× 2)
2. Rivet démontable
U5JWF2.book Page 6 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU01315
Cache D
Dépose du cacheRetirer les vis, puis déposer ensuite le cache.
Repose du cacheRemettre le cache en place, puis reposer les vis.
FAU04506
Caches E et F
Dépose d’un des caches1. Déposer les selles. (Voir les explications
relatives à leur dépose et à leur mise en
place à la page 3-17.)
2. Retirer les vis, la vis à serrage rapide et les
rivets démontables, puis déposer le cache.
Repose du cache1. Remettre le cache en place, puis les rivets
démontables et la vis à serrage rapide, et
serrer ensuite les vis.
2. Reposer les selles.
FAU01880
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et elles doivent être contrôlées régulière-
ment, de préférence par un concessionnaire
Yamaha. Les bougies doivent être démontées et
contrôlées aux fréquences indiquées dans le ta-
bleau des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les user.
L’état des bougies révèle en outre l’état du mo-
teur.
La porcelaine autour de l’électrode centrale de
chaque bougie doit être de couleur café au lait
clair ou légèrement foncé, couleur idéale pour
une moto utilisée dans des conditions normales.
Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable de
confier le véhicule à un concessionnaire
Yamaha.
Si l’usure des électrodes est excessive ou les dé-
pôts de calamine ou autres sont trop importants,
il convient de remplacer la bougie concernée.
1. Vis (× 3)
1. Vis (× 2)
2. Vis à serrage rapide
3. Rivet démontable (× 3)
U5JWF2.book Page 7 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6

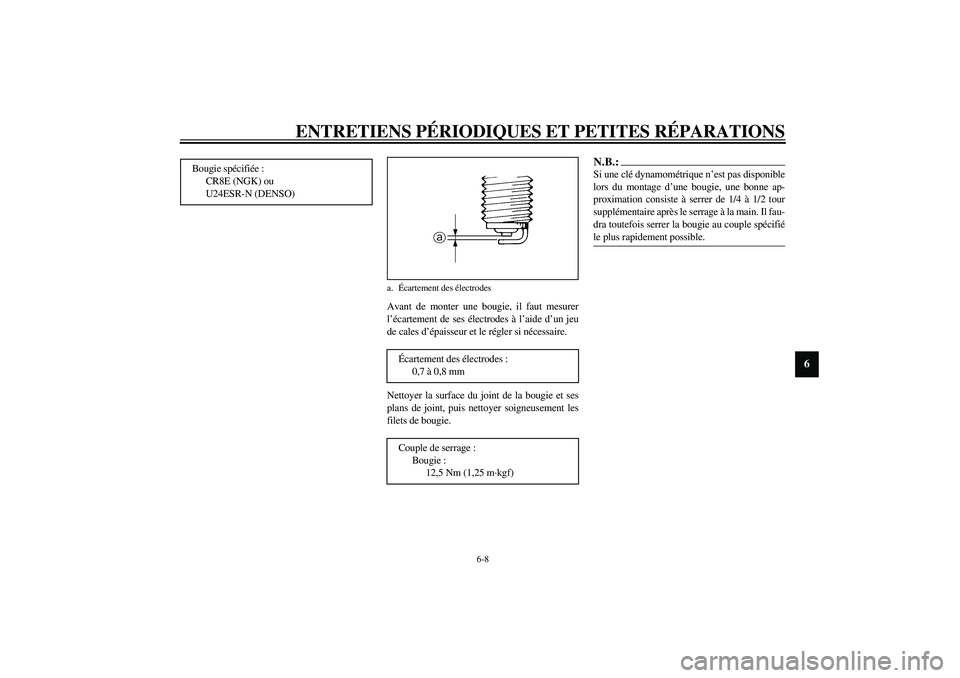

Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu
de cales d’épaisseur et le régler si nécessaire.
Nettoyer la surface du joint de la bougie et ses
plans de joint, puis nettoyer soigneusement les
filets de bougie.
N.B.:_ Si une clé dynamométrique n’est pas disponible
lors du montage d’une bougie, une bonne ap-
proximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié
le plus rapidement possible. _
Bougie spécifiée :
CR8E (NGK) ou
U24ESR-N (DENSO)
a.Écartement des électrodesÉcartement des électrodes :
0,7 à 0,8 mm
Couple de serrage :
Bougie :
12,5 Nm (1,25 m·kgf)
U5JWF2.book Page 8 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
FAU05018
Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de changer
l’huile et de remplacer la cartouche du filtre à
huile aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle du niveau d’huile
1. Dresser le véhicule sur sa béquille cen-
trale.N.B.:_ S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile. Une légère
inclinaison peut entraîner des erreurs de lecture. _2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur gauche du carter moteur.
N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.Changement de l’huile moteur
(avec ou sans remplacement de la cartouche
du filtre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter moteur.
N.B.:_ Sauter les étapes 4–6 en cas de non remplace-
ment de la cartouche de filtre à huile. _
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
2. Cartouche du filtre à huile moteur
3. Vis de vidange de l’huile moteur
U5JWF2.book Page 9 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6

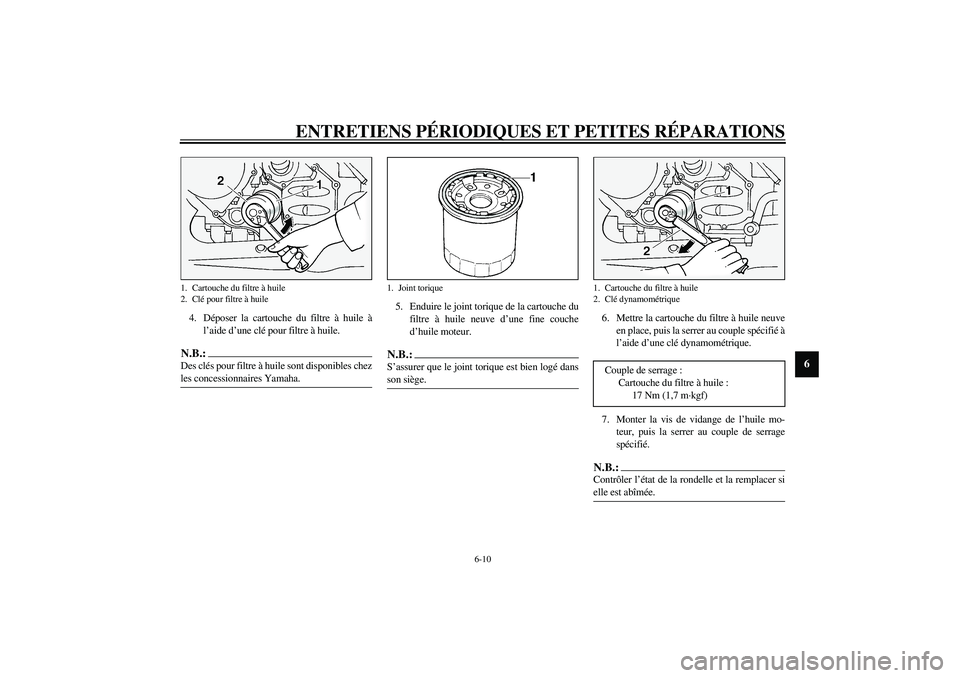

4. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.N.B.:_ Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. _
5. Enduire le joint torique de la cartouche du
filtre à huile neuve d’une fine couche
d’huile moteur.N.B.:_ S’assurer que le joint torique est bien logé dans
son siège. _
6. Mettre la cartouche du filtre à huile neuve
en place, puis la serrer au couple spécifié à
l’aide d’une clé dynamométrique.
7. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serrage
spécifié.N.B.:_ Contrôler l’état de la rondelle et la remplacer si
elle est abîmée. _
1. Cartouche du filtre à huile
2. Clé pour filtre à huile
1. Joint torique
1. Cartouche du filtre à huile
2. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1,7 m·kgf)
U5JWF2.book Page 10 Monday, November 11, 2002 4:51 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
8. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter et
serrer le bouchon de remplissage d’huile.
FCA00133
ATTENTION:_

Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de
l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser
des huiles de grade diesel “CD” ni des
huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus
élevé.


S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur.
_9. Mettre le moteur en marche et contrôler
pendant quelques minutes s’il y a présence
de fuites d’huile en laissant tourner le mo-
teur au ralenti. En cas de fuite d’huile,
couper immédiatement le moteur et re-
chercher la cause.N.B.:_ Une fois le moteur mis en marche, le témoin
d’avertissement du niveau d’huile doit s’étein-
dre si le niveau d’huile est suffisant. _
FC000067
ATTENTION:_ Si le témoin d’avertissement du niveau
d’huile tremblote ou ne s’éteint pas, couper
immédiatement le moteur, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha. _10. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kgf)
Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche du
filtre à huile :
3,8 L
Avec remplacement de la cartouche du
filtre à huile :
4 L
Quantité totale (moteur à sec) :
4,9 L
