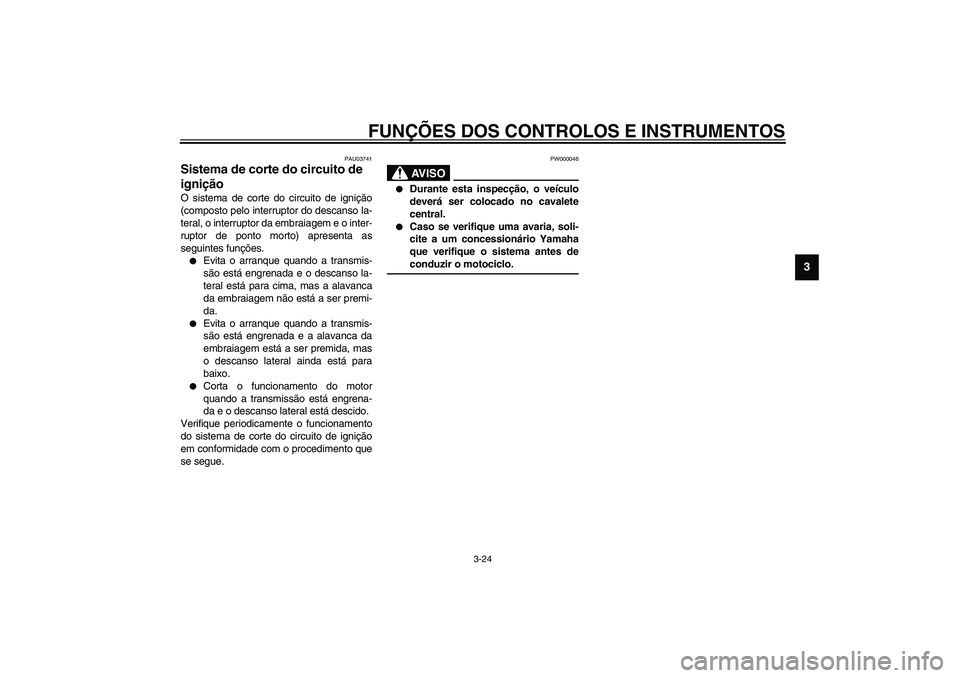

Page 41 of 112
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
PAU03741
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral está descido.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000046
AV I S O
_
Durante esta inspecção, o veículo
deverá ser colocado no cavalete
central.
Caso se verifique uma avaria, soli-
cite a um concessionário Yamaha
que verifique o sistema antes de
conduzir o motociclo.
_
U5JWP2.book Page 24 Thursday, November 14, 2002 2:16 PM

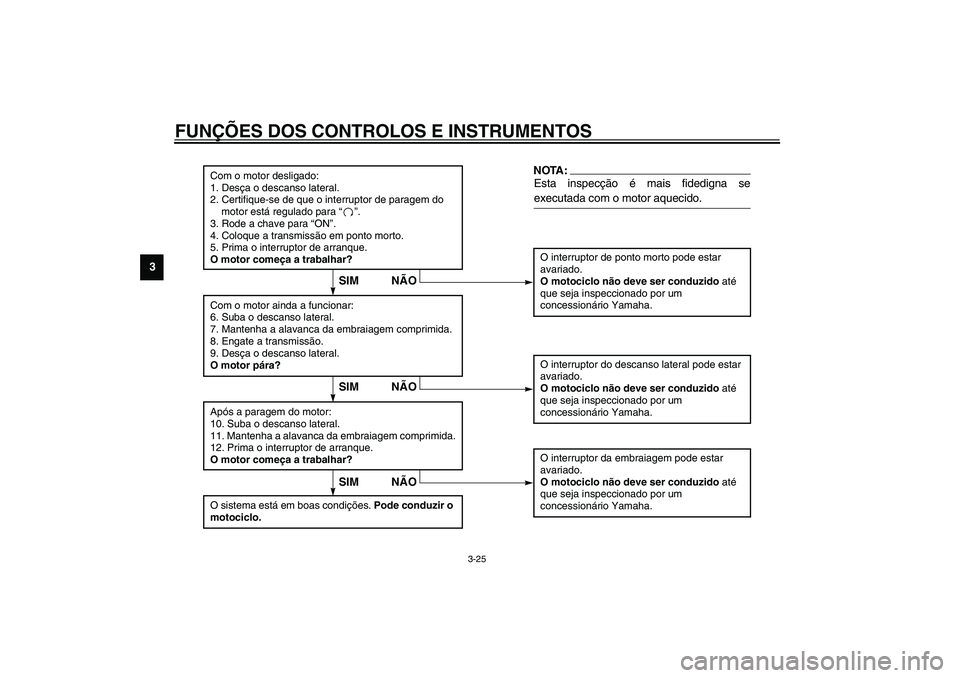

Page 42 of 112
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
CD-01P
Com o motor desligado:
1. Desça o descanso lateral.
2. Certifique-se de que o interruptor de paragem do
motor está regulado para “”.
3. Rode a chave para “ON”.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode estar
avariado.
O motociclo não deve ser conduzido até
que seja inspeccionado por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Suba o descanso lateral.
7. Mantenha a alavanca da embraiagem comprimida.
8. Engate a transmissão.
9. Desça o descanso lateral.
O motor pára? Após a paragem do motor:
10. Suba o descanso lateral.
11. Mantenha a alavanca da embraiagem comprimida.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor do descanso lateral pode estar
avariado.
O motociclo não deve ser conduzido até
que seja inspeccionado por um
concessionário Yamaha.O interruptor da embraiagem pode estar
avariado.
O motociclo não deve ser conduzido até
que seja inspeccionado por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se
executada com o motor aquecido.
SIMSIM NÃO
O sistema está em boas condições.
Pode conduzir o
motociclo.
SIM NÃO
U5JWP2.book Page 25 Thursday, November 14, 2002 2:16 PM
Page 43 of 112

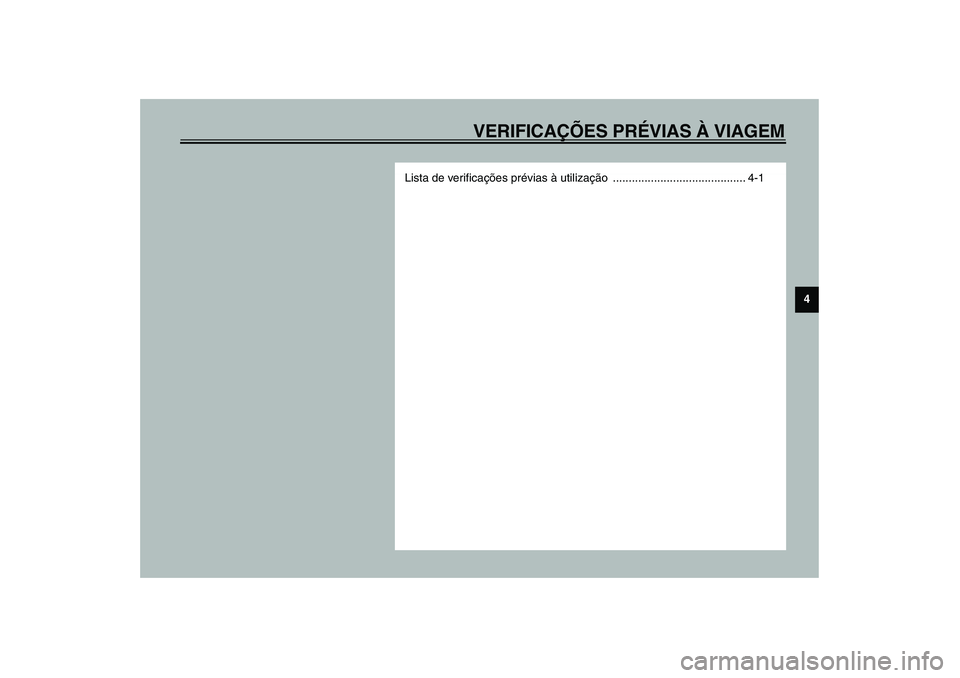

VERIFICAÇÕES PRÉVIAS À VIAGEM
4
Lista de verificações prévias à utilização .......................................... 4-1
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

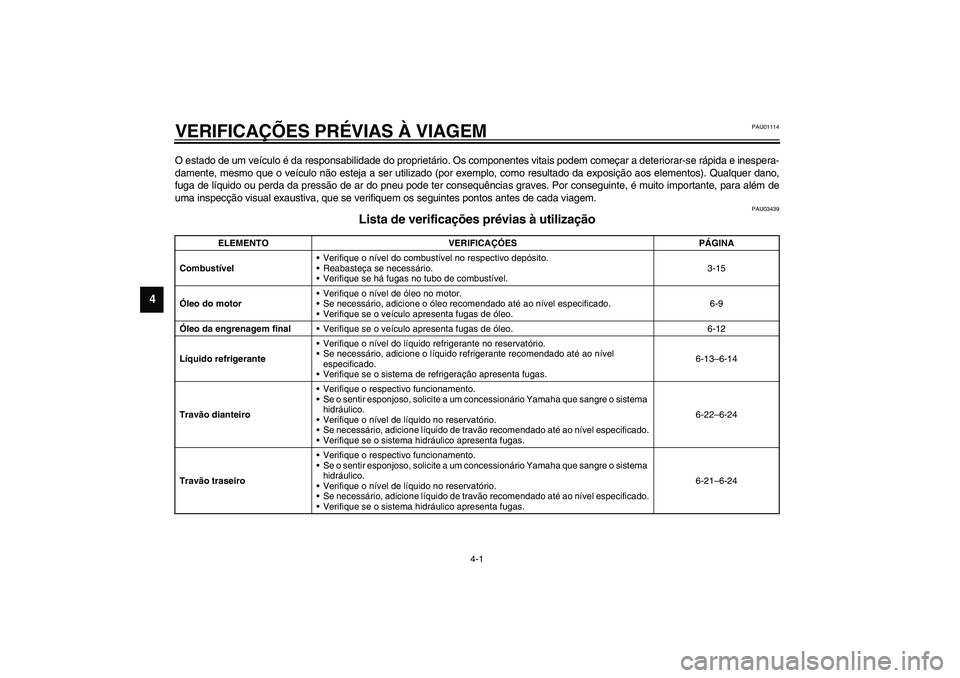

Page 44 of 112
4-1
4
PAU01114
4-VERIFICAÇÕES PRÉVIAS À VIAGEMO estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar do pneu pode ter consequências graves. Por conseguinte, é muito importante, para além de
uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
PAU03439
Lista de verificações prévias à utilização
CO-01P
ELEMENTO VERIFICAÇÓES PÁGINA
CombustívelVerifique o nível do combustível no respectivo depósito.
Reabasteça se necessário.
Verifique se há fugas no tubo de combustível.3-15
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione o óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-9
Óleo da engrenagem finalVerifique se o veículo apresenta fugas de óleo. 6-12
Líquido refrigeranteVerifique o nível do líquido refrigerante no reservatório.
Se necessário, adicione o líquido refrigerante recomendado até ao nível
especificado.
Verifique se o sistema de refrigeração apresenta fugas.6-13–6-14
Travão dianteiroVerifique o respectivo funcionamento.
Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido de travão recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-22–6-24
Travão traseiroVerifique o respectivo funcionamento.
Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido de travão recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-21–6-24
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

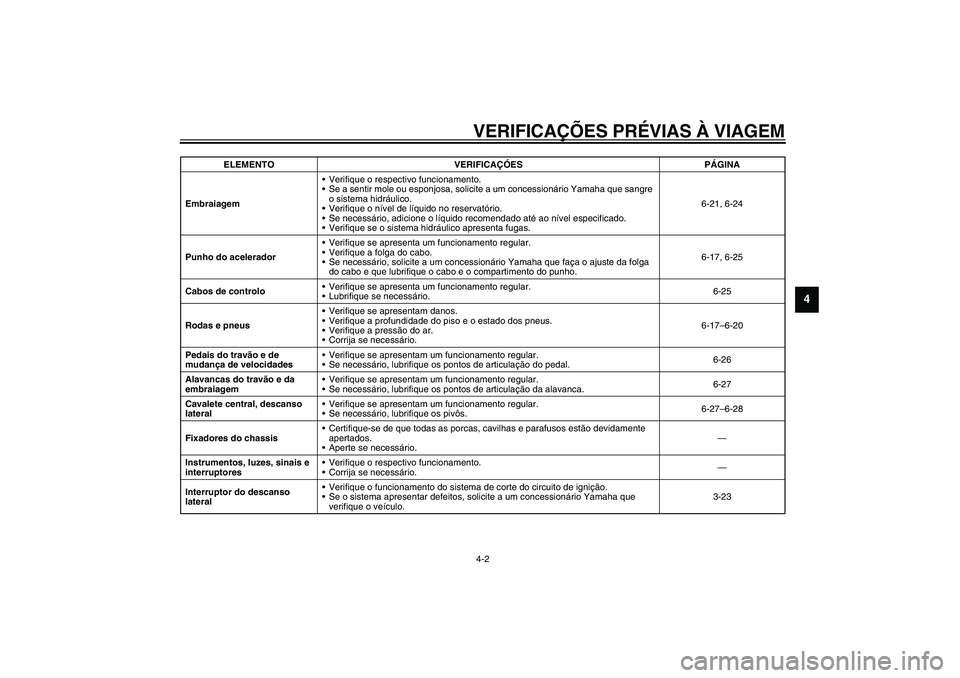

Page 45 of 112
VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
EmbraiagemVerifique o respectivo funcionamento.
Se a sentir mole ou esponjosa, solicite a um concessionário Yamaha que sangre
o sistema hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido recomendado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas.6-21, 6-24
Punho do aceleradorVerifique se apresenta um funcionamento regular.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que faça o ajuste da folga
do cabo e que lubrifique o cabo e o compartimento do punho.6-17, 6-25
Cabos de controloVerifique se apresenta um funcionamento regular.
Lubrifique se necessário.6-25
Rodas e pneusVerifique se apresentam danos.
Verifique a profundidade do piso e o estado dos pneus.
Verifique a pressão do ar.
Corrija se necessário.6-17–6-20
Pedais do travão e de
mudança de velocidadesVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pontos de articulação do pedal.6-26
Alavancas do travão e da
embraiagemVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pontos de articulação da alavanca.6-27
Cavalete central, descanso
lateralVerifique se apresentam um funcionamento regular.
Se necessário, lubrifique os pivôs.6-27–6-28
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
apertados.
Aperte se necessário.—
Instrumentos, luzes, sinais e
interruptoresVerifique o respectivo funcionamento.
Corrija se necessário.—
Interruptor do descanso
lateralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema apresentar defeitos, solicite a um concessionário Yamaha que
verifique o veículo.3-23 ELEMENTO VERIFICAÇÓES PÁGINA
U5JWP2.book Page 2 Thursday, November 14, 2002 2:16 PM
Page 46 of 112

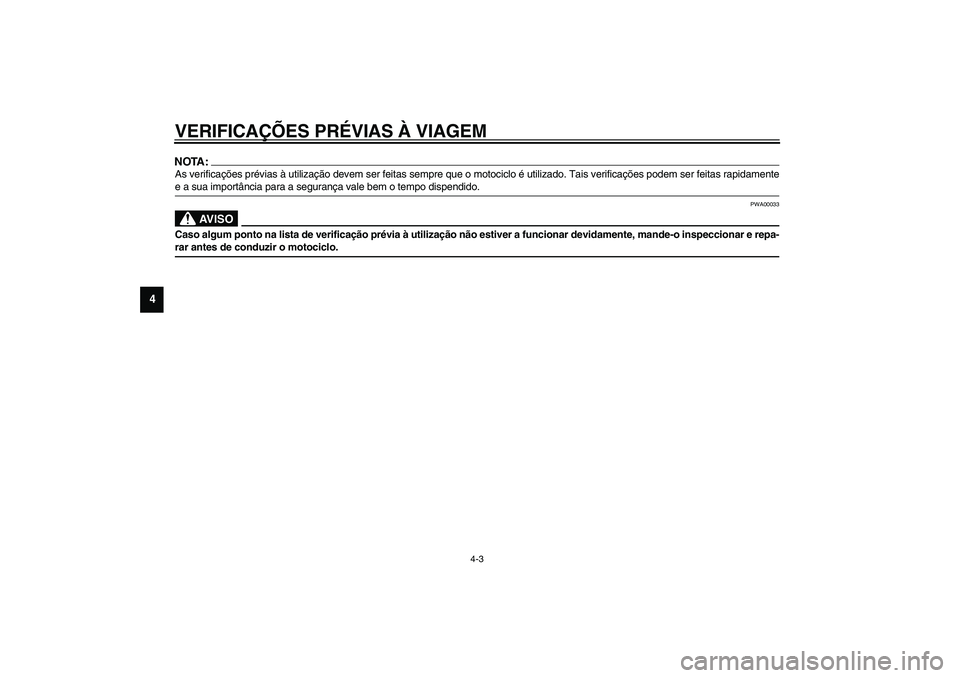

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
4
NOTA:_ As verificações prévias à utilização devem ser feitas sempre que o motociclo é utilizado. Tais verificações podem ser feitas rapidamente
e a sua importância para a segurança vale bem o tempo dispendido. _
PWA00033
AV I S O
_ Caso algum ponto na lista de verificação prévia à utilização não estiver a funcionar devidamente, mande-o inspeccionar e repa-
rar antes de conduzir o motociclo. _U5JWP2.book Page 3 Thursday, November 14, 2002 2:16 PM
Page 47 of 112

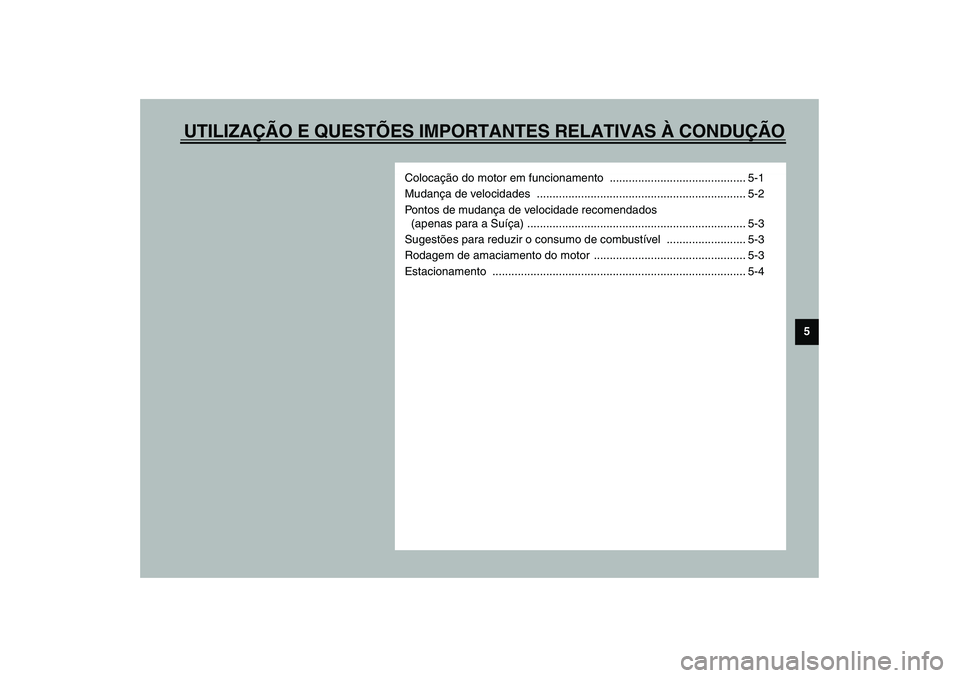

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5
Colocação do motor em funcionamento ........................................... 5-1
Mudança de velocidades .................................................................. 5-2
Pontos de mudança de velocidade recomendados
(apenas para a Suíça) ..................................................................... 5-3
Sugestões para reduzir o consumo de combustível ......................... 5-3
Rodagem de amaciamento do motor ................................................ 5-3
Estacionamento ................................................................................ 5-4
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

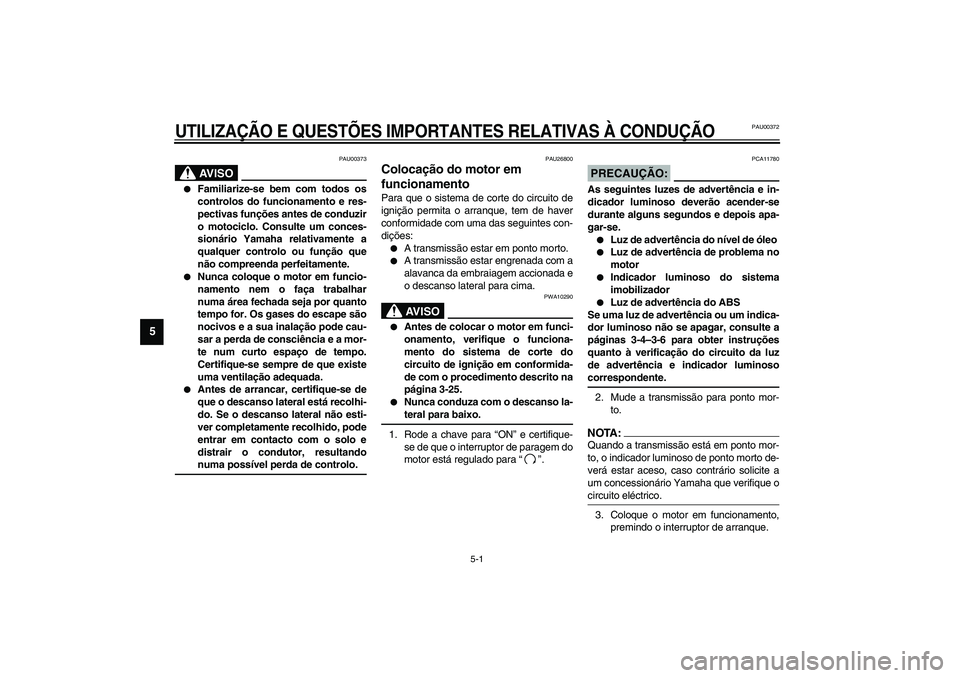

Page 48 of 112
5-1
5
PAU00372
5-UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU00373
AV I S O
_
Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.
Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.
Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
_
PAU26800
Colocação do motor em
funcionamento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:
A transmissão estar em ponto morto.
A transmissão estar engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
PWA10290
AV I S O
_
Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-25.
Nunca conduza com o descanso la-
teral para baixo.
_1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “”.
PCA11780
PRECAUÇÃO:_ As seguintes luzes de advertência e in-
dicador luminoso deverão acender-se
durante alguns segundos e depois apa-
gar-se.
Luz de advertência do nível de óleo
Luz de advertência de problema no
motor
Indicador luminoso do sistema
imobilizador
Luz de advertência do ABS
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
páginas 3-4–3-6 para obter instruções
quanto à verificação do circuito da luz
de advertência e indicador luminoso
correspondente.
_2. Mude a transmissão para ponto mor-
to.NOTA:_ Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico. _3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
