2003 YAMAHA FJR1300A Manual de utilização (in Portuguese)

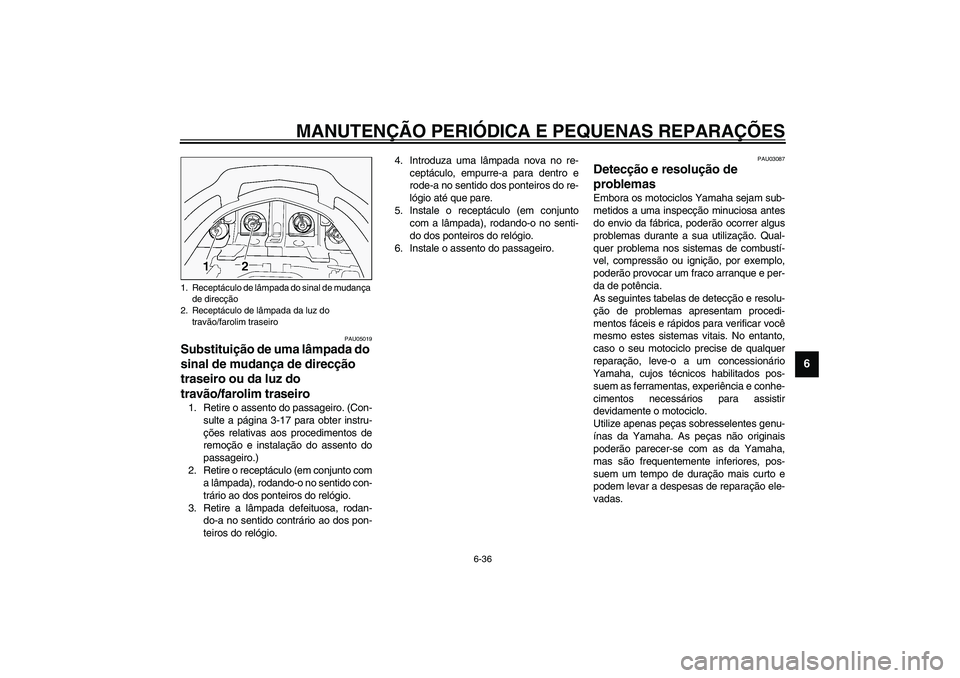

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
PAU05019
Substituição de uma lâmpada do
sinal de mudança de direcção
traseiro ou da luz do
travão/farolim traseiro 1. Retire o assento do passageiro. (Con-
sulte a página 3-17 para obter instru-
ções relativas aos procedimentos de
remoção e instalação do assento do
passageiro.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido con-
trário ao dos ponteiros do relógio.
3. Retire a lâmpada defeituosa, rodan-
do-a no sentido contrário ao dos pon-
teiros do relógio.4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no senti-
do dos ponteiros do relógio.
6. Instale o assento do passageiro.
PAU03087
Detecção e resolução de
problemas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer algus
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderão provocar um fraco arranque e per-
da de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Receptáculo de lâmpada do sinal de mudança
de direcção
2. Receptáculo de lâmpada da luz do
travão/farolim traseiro
U5JWP2.book Page 36 Thursday, November 14, 2002 2:16 PM

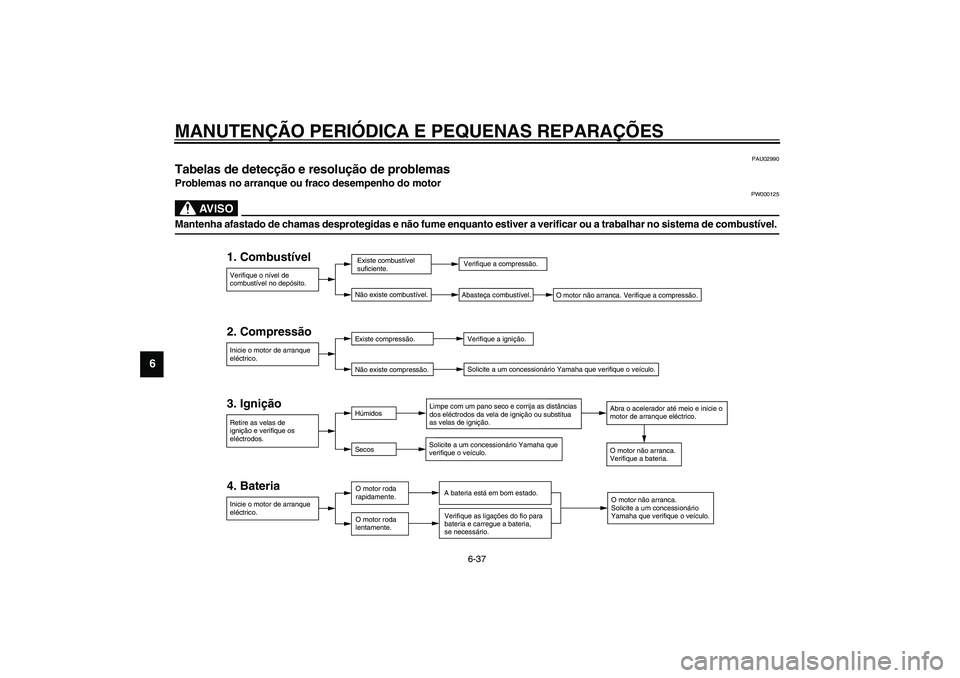

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-37
6
PAU02990
Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
PW000125
AV I S O
_ Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível. _
CT-1AP
2. Compressão 1. CombustívelVerifique o nível de
combustível no depósito.Existe combustível
suficiente.
Não existe combustível.Verifique a compressão.
Abasteça combustível.
O motor não arranca. Verifique a compressão.
Inicie o motor de arranque
eléctrico.Existe compressão.
Não existe compressão.Verifique a ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire as velas de
ignição e verifique os
eléctrodos.Húmidos
SecosLimpe com um pano seco e corrija as distâncias
dos eléctrodos da vela de ignição ou substitua
as velas de ignição.
Solicite a um concessionário Yamaha que
verifique o veículo.Abra o acelerador até meio e inicie o
motor de arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Inicie o motor de arranque
eléctrico.O motor roda
rapidamente.
O motor roda
lentamente.A bateria está em bom estado.
O motor não arranca.
Solicite a um concessionário
Yamaha que verifique o veículo. Verifique as ligações do fio para
bateria e carregue a bateria,
se necessário.
3. Ignição
4. Bateria
U5JWP2.book Page 37 Thursday, November 14, 2002 2:16 PM

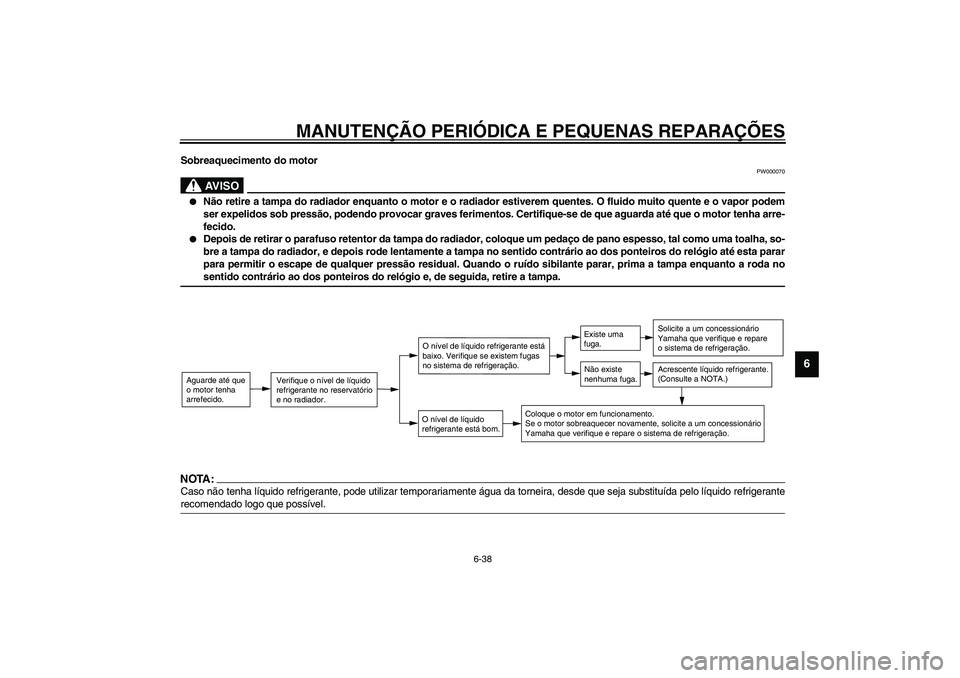

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-38
6
Sobreaquecimento do motor
PW000070
AV I S O
_

Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Certifique-se de que aguarda até que o motor tenha arre-
fecido.


Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toalha, so-
bre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até esta parar
para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquanto a roda no
sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
_CT-2APNOTA:_ Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível. _ Aguarde até que
o motor tenha
arrefecido.
Verifique o nível de líquido
refrigerante no reservatório
e no radiador.
O nível de líquido
refrigerante está bom.O nível de líquido refrigerante está
baixo. Verifique se existem fugas
no sistema de refrigeração.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.Acrescente líquido refrigerante.
(Consulte a NOTA.)
Coloque o motor em funcionamento.
Se o motor sobreaquecer novamente, solicite a um concessionário
Yamaha que verifique e repare o sistema de refrigeração.
Existe uma
fuga.
Não existe
nenhuma fuga.
U5JWP2.book Page 38 Thursday, November 14, 2002 2:16 PM

U5JWP2.book Page 39 Thursday, November 14, 2002 2:16 PM

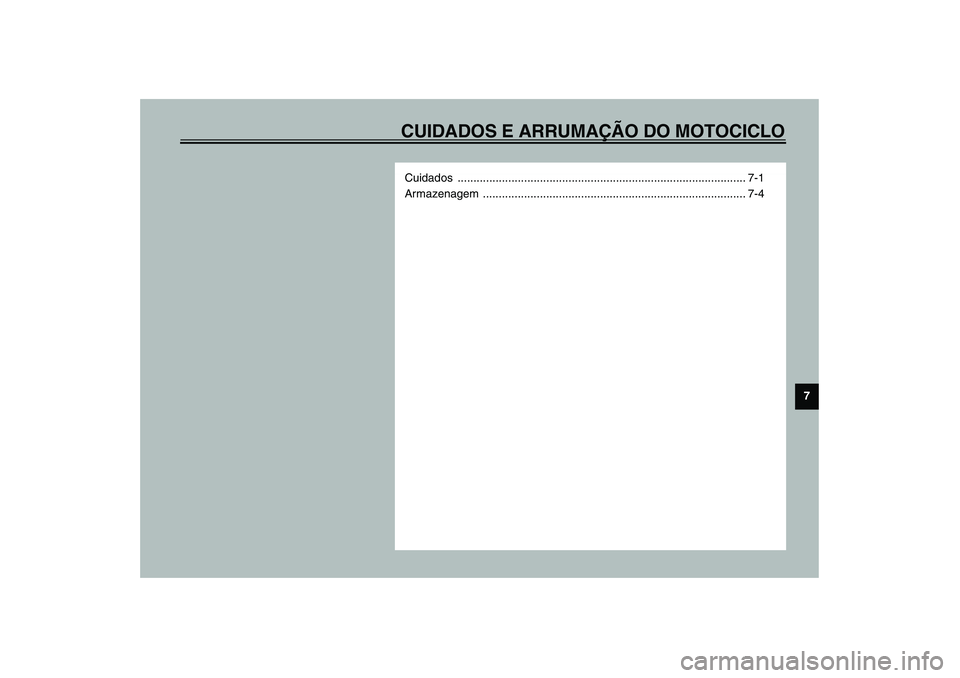

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7
Cuidados ........................................................................................... 7-1
Armazenagem ................................................................................... 7-4
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

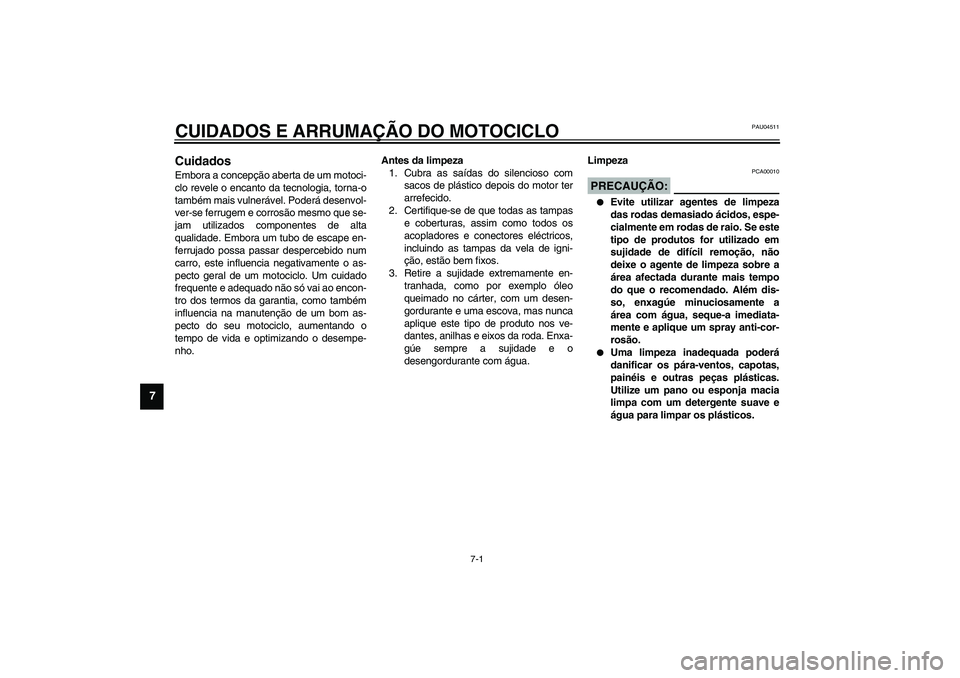

7-1
7
PAU04511
7-CUIDADOS E ARRUMAÇÃO DO MOTOCICLOCuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.Antes da limpeza
1. Cubra as saídas do silencioso com
sacos de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente en-
tranhada, como por exemplo óleo
queimado no cárter, com um desen-
gordurante e uma escova, mas nunca
aplique este tipo de produto nos ve-
dantes, anilhas e eixos da roda. Enxa-
gúe sempre a sujidade e o
desengordurante com água.Limpeza
PCA00010
PRECAUÇÃO:_

Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além dis-
so, enxagúe minuciosamente a
área com água, seque-a imediata-
mente e aplique um spray anti-cor-
rosão.


Uma limpeza inadequada poderá
danificar os pára-ventos, capotas,
painéis e outras peças plásticas.
Utilize um pano ou esponja macia
limpa com um detergente suave e
água para limpar os plásticos.
U5JWP2.book Page 1 Thursday, November 14, 2002 2:16 PM

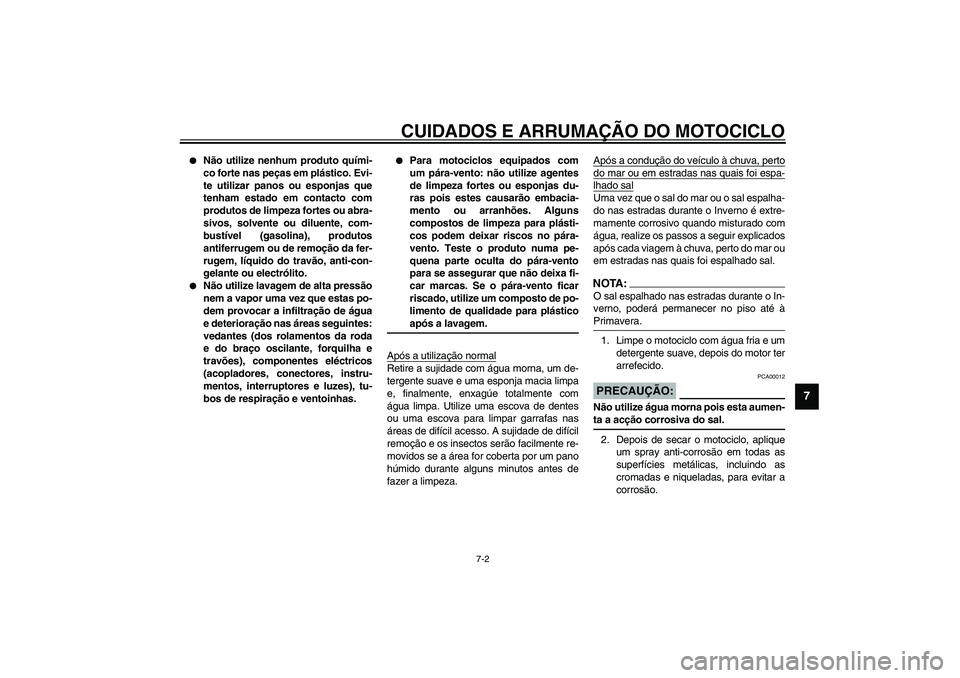

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7


Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos
antiferrugem ou de remoção da fer-
rugem, líquido do travão, anti-con-
gelante ou electrólito.


Não utilize lavagem de alta pressão
nem a vapor uma vez que estas po-
dem provocar a infiltração de água
e deterioração nas áreas seguintes:
vedantes (dos rolamentos da roda
e do braço oscilante, forquilha e
travões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e ventoinhas.


Para motociclos equipados com
um pára-vento: não utilize agentes
de limpeza fortes ou esponjas du-
ras pois estes causarão embacia-
mento ou arranhões. Alguns
compostos de limpeza para plásti-
cos podem deixar riscos no pára-
vento. Teste o produto numa pe-
quena parte oculta do pára-vento
para se assegurar que não deixa fi-
car marcas. Se o pára-vento ficar
riscado, utilize um composto de po-
limento de qualidade para plástico
após a lavagem.
_Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.Após a condução do veículo à chuva, perto
do mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.NOTA:_ O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera. _1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.
PCA00012
PRECAUÇÃO:_ Não utilize água morna pois esta aumen-
ta a acção corrosiva do sal. _2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as
cromadas e niqueladas, para evitar a
corrosão.
U5JWP2.book Page 2 Thursday, November 14, 2002 2:16 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Encere todas as superfícies pintadas.
7. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
PWA00031
AV I S O
_

Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do
travão com um agente de impeza
de discos do travão normal ou ace-
tona, e lave os pneus com água
morna e um detergente suave. An-
tes de conduzir a altas velocidades,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
_
PCA00013
PRECAUÇÃO:_

Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo ou cera em pe-
ças de borracha e plástico, trate-as
com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos pois estes des-
gastariam a pintura.
_NOTA:_ Consulte um concessionário Yamaha para
obter conselhos sobre quais os produtos a
utilizar. _
