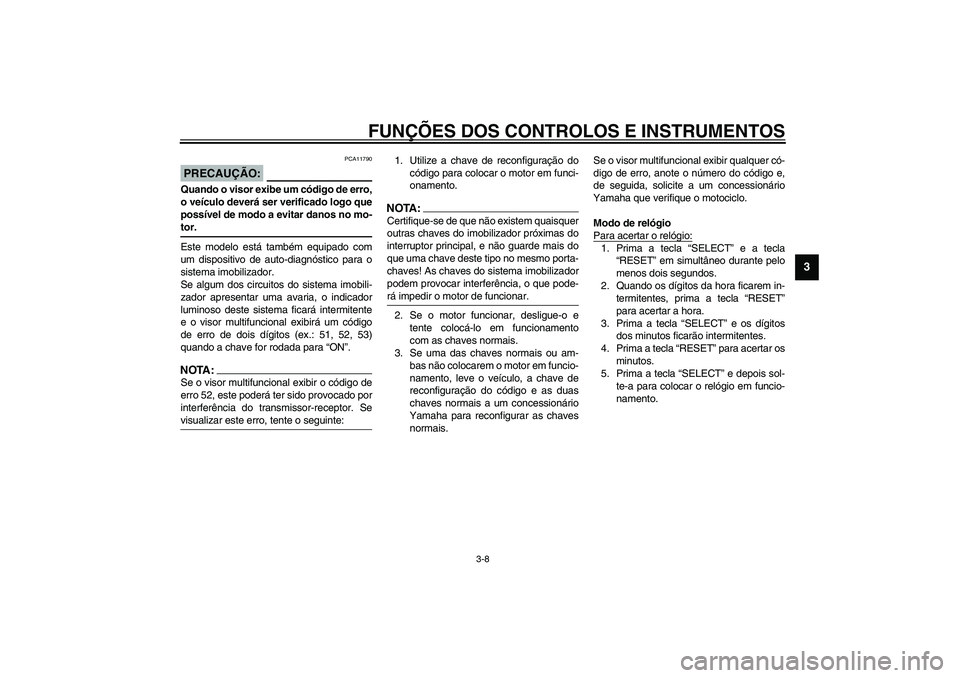

Page 25 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PCA11790
PRECAUÇÃO:_ Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor. _Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se algum dos circuitos do sistema imobili-
zador apresentar uma avaria, o indicador
luminoso deste sistema ficará intermitente
e o visor multifuncional exibirá um código
de erro de dois dígitos (ex.: 51, 52, 53)
quando a chave for rodada para “ON”.NOTA:_ Se o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Se
visualizar este erro, tente o seguinte: _
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTA:_ Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que pode-
rá impedir o motor de funcionar. _2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.Se o visor multifuncional exibir qualquer có-
digo de erro, anote o número do código e,
de seguida, solicite a um concessionário
Yamaha que verifique o motociclo.
Modo de relógio
Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla
“RESET” em simultâneo durante pelo
menos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
U5JWP2.book Page 8 Thursday, November 14, 2002 2:16 PM

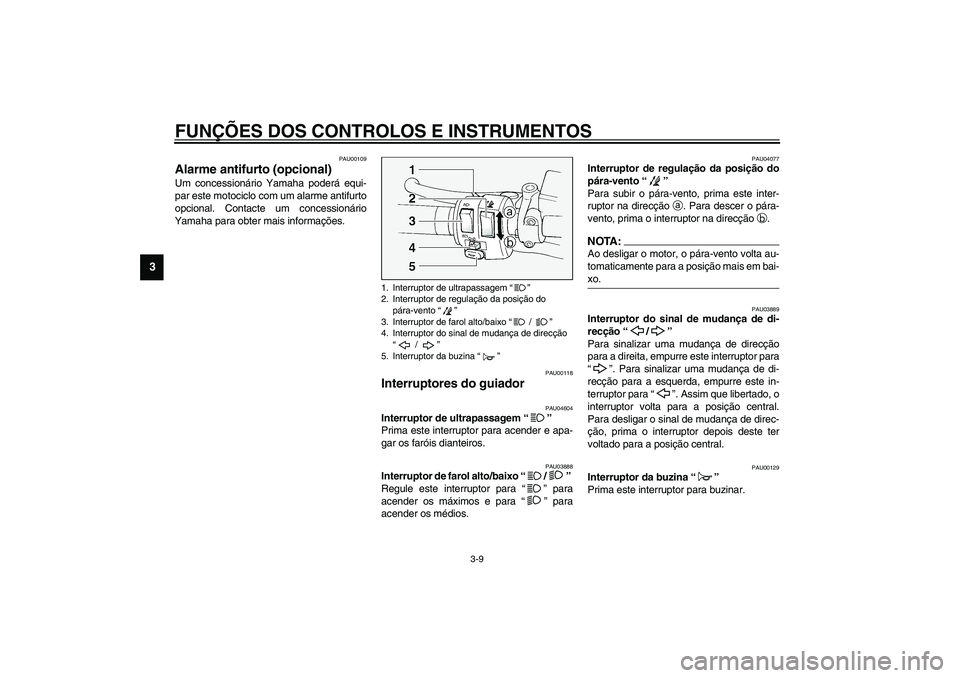

Page 26 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU00109
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este motociclo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU00118
Interruptores do guiador
PAU04604
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar os faróis dianteiros.
PAU03888
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU04077
Interruptor de regulação da posição do
pára-vento “”
Para subir o pára-vento, prima este inter-
ruptor na direcção
a. Para descer o pára-
vento, prima o interruptor na direcção
b.NOTA:_ Ao desligar o motor, o pára-vento volta au-
tomaticamente para a posição mais em bai-
xo. _
PAU03889
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de di-
recção para a esquerda, empurre este in-
terruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU00129
Interruptor da buzina “”
Prima este interruptor para buzinar.
1. Interruptor de ultrapassagem “”
2. Interruptor de regulação da posição do
pára-vento “”
3. Interruptor de farol alto/baixo “ / ”
4. Interruptor do sinal de mudança de direcção
“ / ”
5. Interruptor da buzina “”
U5JWP2.book Page 9 Thursday, November 14, 2002 2:16 PM

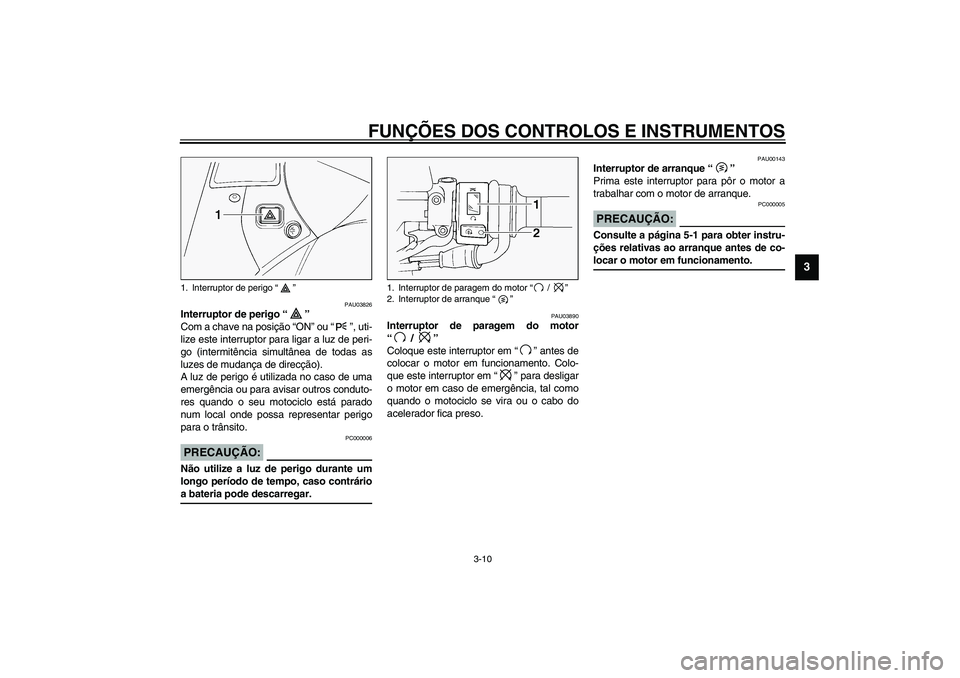

Page 27 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU03826
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para ligar a luz de peri-
go (intermitência simultânea de todas as
luzes de mudança de direcção).
A luz de perigo é utilizada no caso de uma
emergência ou para avisar outros conduto-
res quando o seu motociclo está parado
num local onde possa representar perigo
para o trânsito.
PC000006
PRECAUÇÃO:_ Não utilize a luz de perigo durante um
longo período de tempo, caso contrário
a bateria pode descarregar. _
PAU03890
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar
o motor em caso de emergência, tal como
quando o motociclo se vira ou o cabo do
acelerador fica preso.
PAU00143
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PC000005
PRECAUÇÃO:_ Consulte a página 5-1 para obter instru-
ções relativas ao arranque antes de co-
locar o motor em funcionamento. _
1. Interruptor de perigo “”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “”
U5JWP2.book Page 10 Thursday, November 14, 2002 2:16 PM

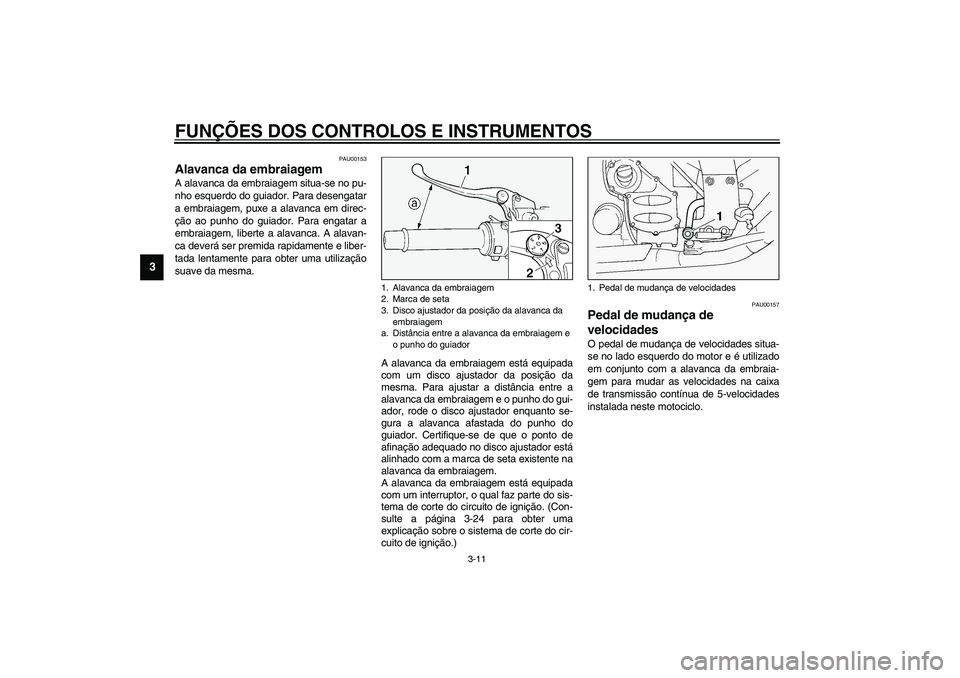

Page 28 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU00153
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um disco ajustador da posição da
mesma. Para ajustar a distância entre a
alavanca da embraiagem e o punho do gui-
ador, rode o disco ajustador enquanto se-
gura a alavanca afastada do punho do
guiador. Certifique-se de que o ponto de
afinação adequado no disco ajustador está
alinhado com a marca de seta existente na
alavanca da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-24 para obter uma
explicação sobre o sistema de corte do cir-
cuito de ignição.)
PAU00157
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
2. Marca de seta
3. Disco ajustador da posição da alavanca da
embraiagem
a. Distância entre a alavanca da embraiagem e
o punho do guiador
1. Pedal de mudança de velocidades
U5JWP2.book Page 11 Thursday, November 14, 2002 2:16 PM

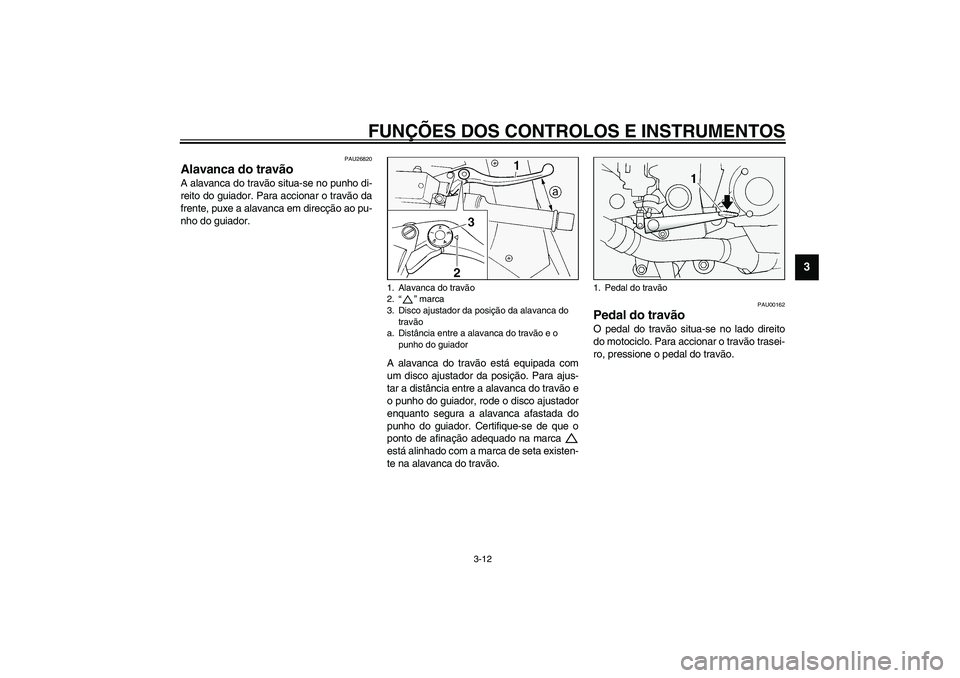

Page 29 of 112
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU26820
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição. Para ajus-
tar a distância entre a alavanca do travão e
o punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado na marca
está alinhado com a marca de seta existen-
te na alavanca do travão.
PAU00162
Pedal do travão O pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão trasei-
ro, pressione o pedal do travão.
1. Alavanca do travão
2.“” marca
3. Disco ajustador da posição da alavanca do
travão
a. Distância entre a alavanca do travão e o
punho do guiador
1. Pedal do travão
U5JWP2.book Page 12 Thursday, November 14, 2002 2:16 PM

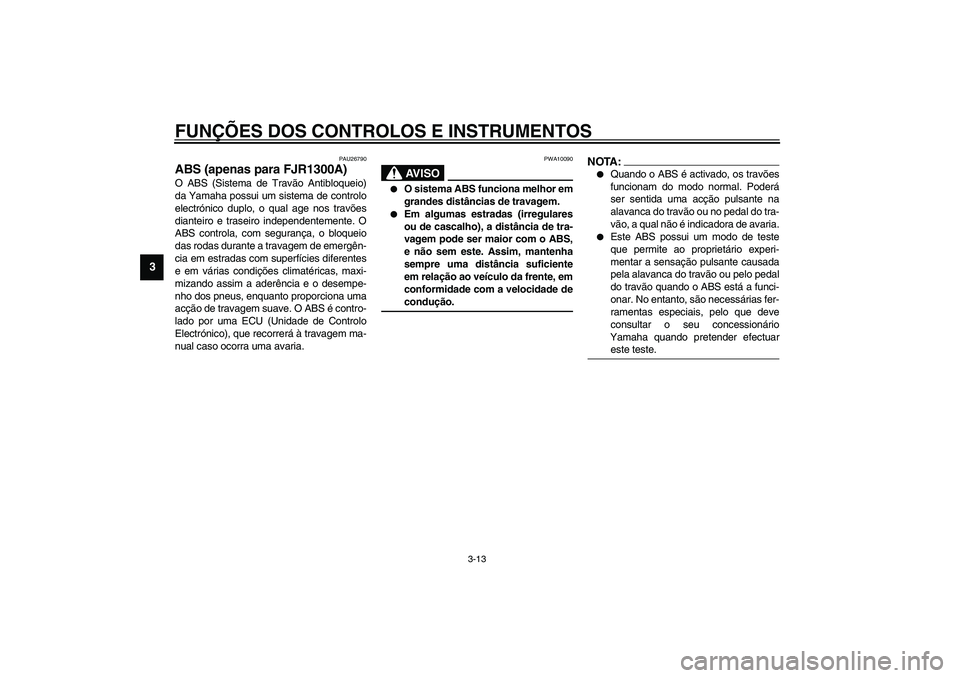

Page 30 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU26790
ABS (apenas para FJR1300A)O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS controla, com segurança, o bloqueio
das rodas durante a travagem de emergên-
cia em estradas com superfícies diferentes
e em várias condições climatéricas, maxi-
mizando assim a aderência e o desempe-
nho dos pneus, enquanto proporciona uma
acção de travagem suave. O ABS é contro-
lado por uma ECU (Unidade de Controlo
Electrónico), que recorrerá à travagem ma-
nual caso ocorra uma avaria.
PWA10090
AV I S O
_
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
_
NOTA:_
Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuar
este teste.
_
U5JWP2.book Page 13 Thursday, November 14, 2002 2:16 PM

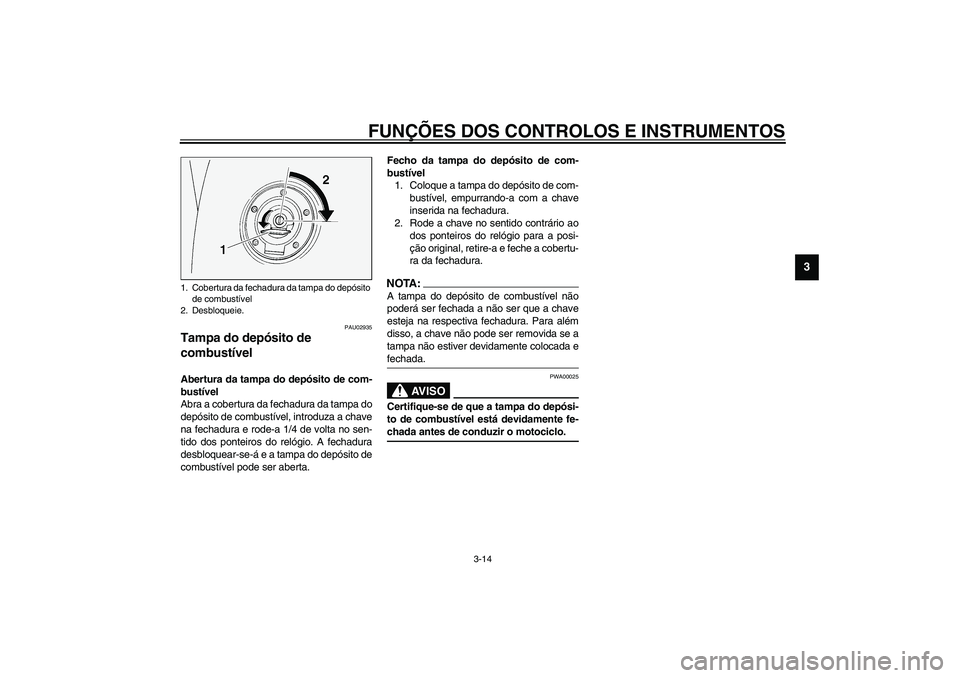

Page 31 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU02935
Tampa do depósito de
combustível Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:_ A tampa do depósito de combustível não
poderá ser fechada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PWA00025
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada antes de conduzir o motociclo. _
1. Cobertura da fechadura da tampa do depósito
de combustível
2. Desbloqueie.
U5JWP2.book Page 14 Thursday, November 14, 2002 2:16 PM

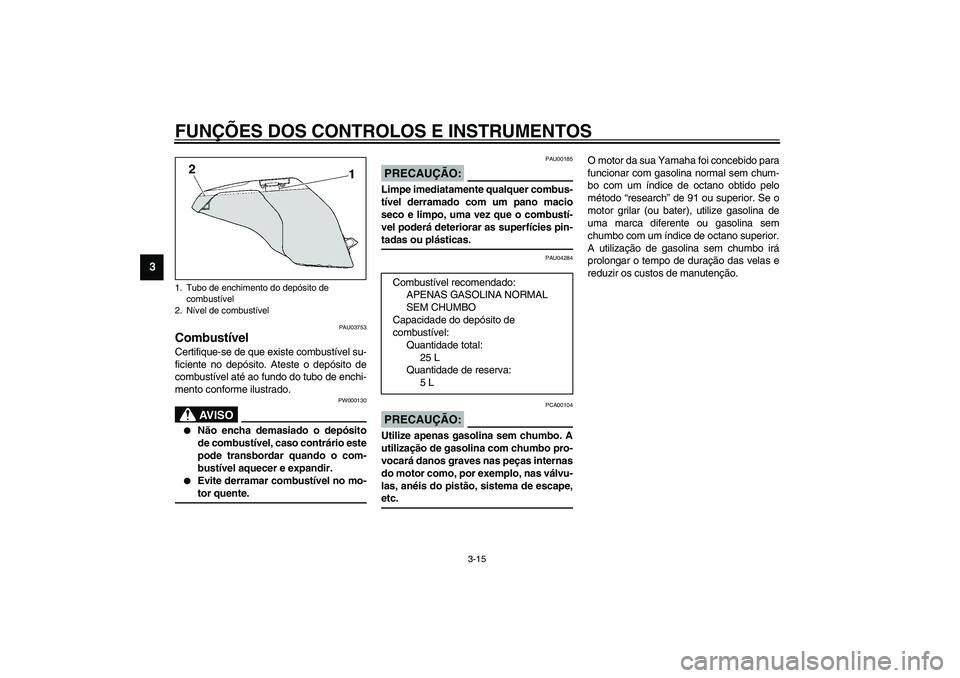

Page 32 of 112

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU03753
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado.
PW000130
AV I S O
_
Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.
Evite derramar combustível no mo-
tor quente.
_
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU04284
PCA00104
PRECAUÇÃO:_ Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc. _
O motor da sua Yamaha foi concebido para
funcionar com gasolina normal sem chum-
bo com um índice de octano obtido pelo
método “research” de 91 ou superior. Se o
motor grilar (ou bater), utilize gasolina de
uma marca diferente ou gasolina sem
chumbo com um índice de octano superior.
A utilização de gasolina sem chumbo irá
prolongar o tempo de duração das velas e
reduzir os custos de manutenção.
1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito de
combustível:
Quantidade total:
25 L
Quantidade de reserva:
5 L
U5JWP2.book Page 15 Thursday, November 14, 2002 2:16 PM
