REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU02962

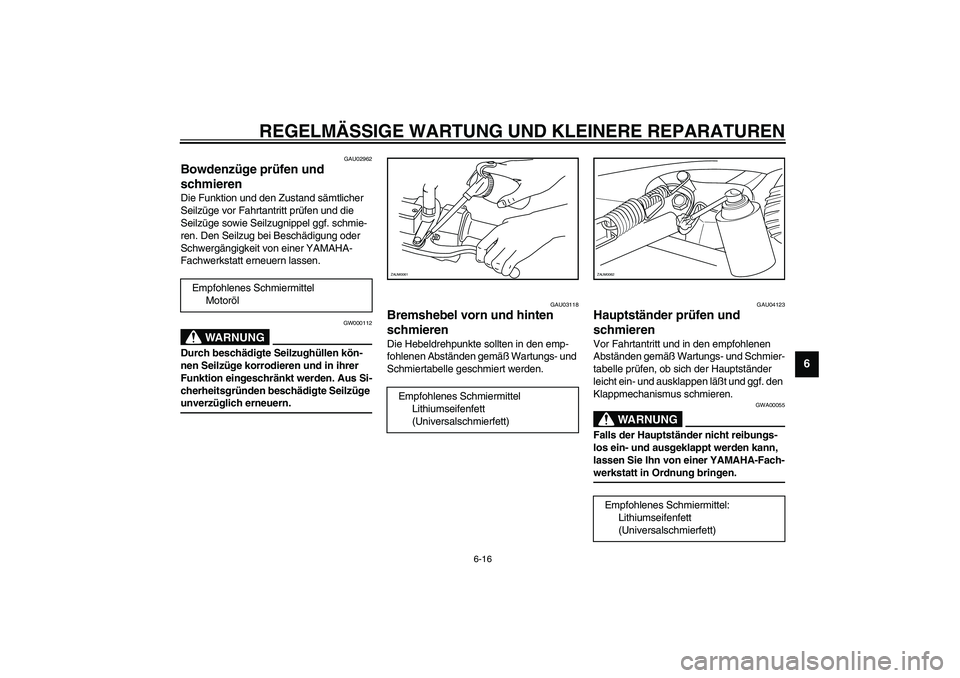

Bowdenzüge prüfen und
schmieren Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit von einer YAMAHA-
Fachwerkstatt erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge
unverzüglich erneuern. _
GAU03118
Bremshebel vorn und hinten
schmieren Die Hebeldrehpunkte sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU04123
Hauptständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle prüfen, ob sich der Hauptständer
leicht ein- und ausklappen läßt und ggf. den
Klappmechanismus schmieren.
GWA00055
WARNUNG
_ Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer YAMAHA-Fach-
werkstatt in Ordnung bringen. _
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett) ZAUM0061
Empfohlenes Schmiermittel:
Lithiumseifenfett
(Universalschmierfett)ZAUM0062

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU02939

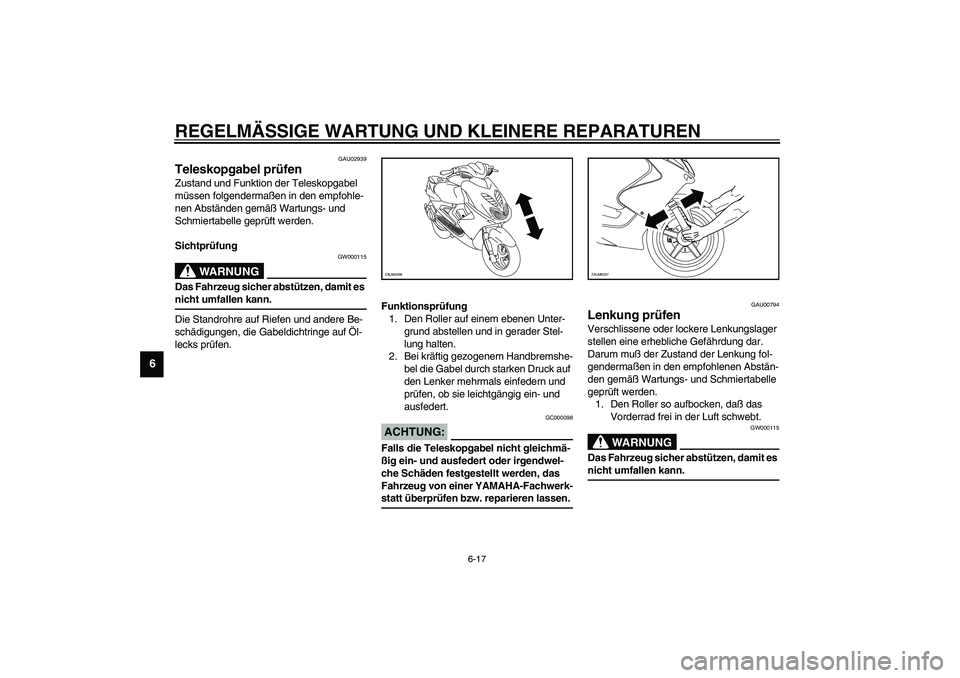

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.Funktionsprüfung
1. Den Roller auf einem ebenen Unter-
grund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer YAMAHA-Fachwerk-
statt überprüfen bzw. reparieren lassen. _
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Roller so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
ZAUM0296
ZAUM0297

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer YAMAHA-Fachwerkstatt über-
prüfen und instand setzen lassen.
GAU01144

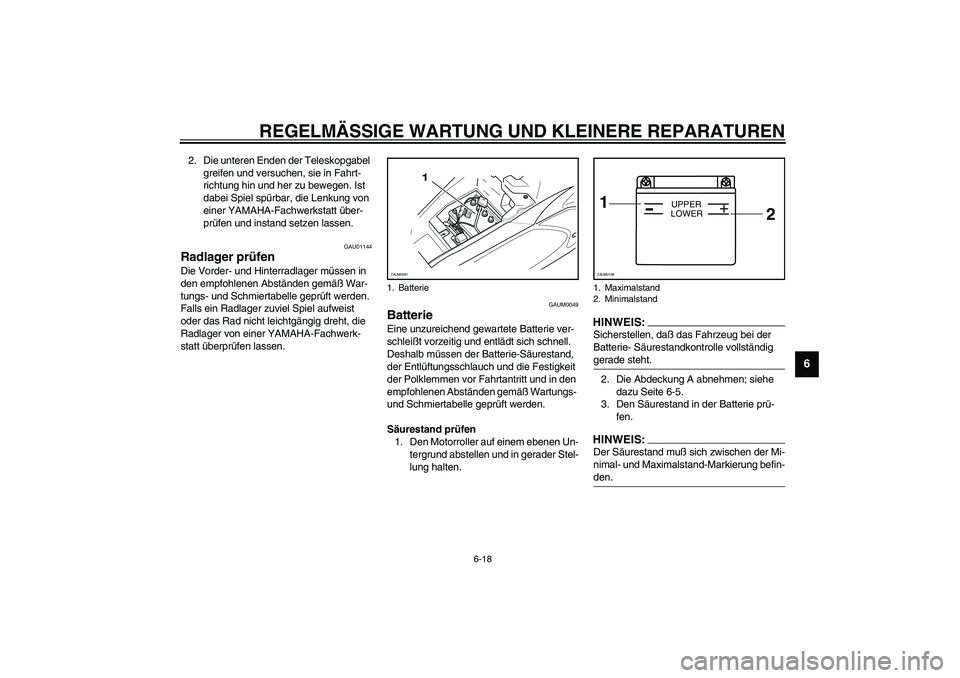

Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer YAMAHA-Fachwerk-
statt überprüfen lassen.
GAUM0049
BatterieEine unzureichend gewartete Batterie ver-
schleißt vorzeitig und entlädt sich schnell.
Deshalb müssen der Batterie-Säurestand,
der Entlüftungsschlauch und die Festigkeit
der Polklemmen vor Fahrtantritt und in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle geprüft werden.
Säurestand prüfen
1. Den Motorroller auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
HINWEIS:Sicherstellen, daß das Fahrzeug bei der
Batterie- Säurestandkontrolle vollständig
gerade steht. _2. Die Abdeckung A abnehmen; siehe
dazu Seite 6-5.
3. Den Säurestand in der Batterie prü-
fen.HINWEIS:_ Der Säurestand muß sich zwischen der Mi-
nimal- und Maximalstand-Markierung befin-
den. _
1. Batterie
1
ZAUM0281
1. Maximalstand
2. Minimalstand1
2
+
UPPER
LOWER
ZAUM0106

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6

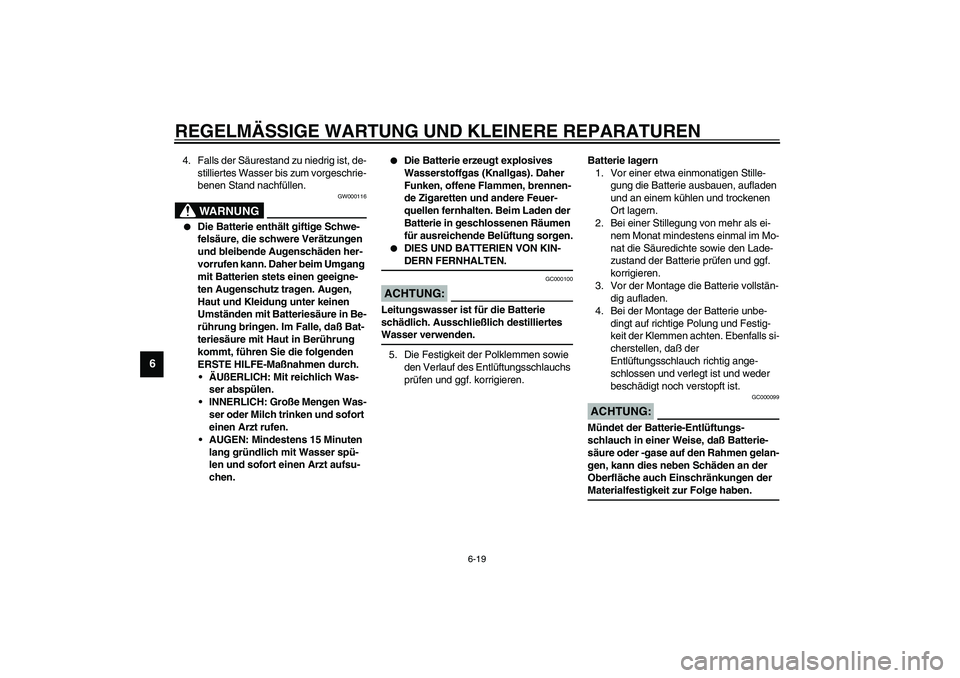

4. Falls der Säurestand zu niedrig ist, de-
stilliertes Wasser bis zum vorgeschrie-
benen Stand nachfüllen.
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß Bat-
teriesäure mit Haut in Berührung
kommt, führen Sie die folgenden
ERSTE HILFE-Maßnahmen durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
_
GC000100
ACHTUNG:_ Leitungswasser ist für die Batterie
schädlich. Ausschließlich destilliertes
Wasser verwenden. _5. Die Festigkeit der Polklemmen sowie
den Verlauf des Entlüftungsschlauchs
prüfen und ggf. korrigieren.Batterie lagern
1. Vor einer etwa einmonatigen Stille-
gung die Batterie ausbauen, aufladen
und an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stillegung von mehr als ei-
nem Monat mindestens einmal im Mo-
nat die Säuredichte sowie den Lade-
zustand der Batterie prüfen und ggf.
korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten. Ebenfalls si-
cherstellen, daß der
Entlüftungsschlauch richtig ange-
schlossen und verlegt ist und weder
beschädigt noch verstopft ist.
GC000099
ACHTUNG:_ Mündet der Batterie-Entlüftungs-
schlauch in einer Weise, daß Batterie-
säure oder -gase auf den Rahmen gelan-
gen, kann dies neben Schäden an der
Oberfläche auch Einschränkungen der
Materialfestigkeit zur Folge haben. _

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAU01307

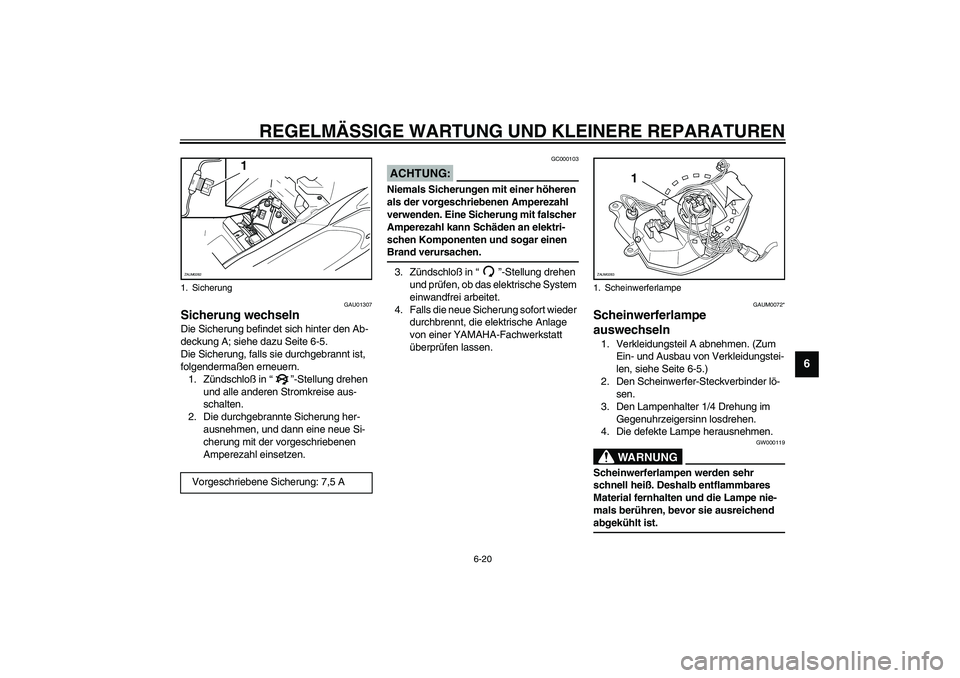

Sicherung wechseln Die Sicherung befindet sich hinter den Ab-
deckung A; siehe dazu Seite 6-5.
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Zündschloß in “”-Stellung drehen
und alle anderen Stromkreise aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _3. Zündschloß in “”-Stellung drehen
und prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
GAUM0072*
Scheinwerferlampe
auswechseln 1. Verkleidungsteil A abnehmen. (Zum
Ein- und Ausbau von Verkleidungstei-
len, siehe Seite 6-5.)
2. Den Scheinwerfer-Steckverbinder lö-
sen.
3. Den Lampenhalter 1/4 Drehung im
Gegenuhrzeigersinn losdrehen.
4. Die defekte Lampe herausnehmen.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _
1. Sicherung
Vorgeschriebene Sicherung: 7,5 A
1
ZAUM0282
1. Scheinwerferlampe
1
ZAUM0283

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6

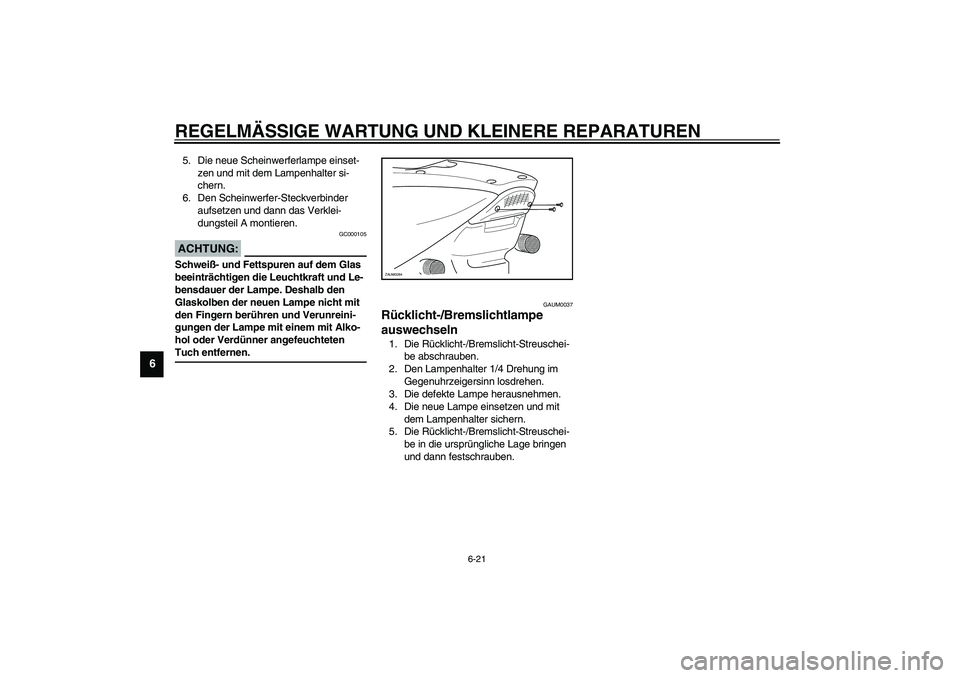

5. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
6. Den Scheinwerfer-Steckverbinder
aufsetzen und dann das Verklei-
dungsteil A montieren.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _
GAUM0037
Rücklicht-/Bremslichtlampe
auswechseln1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Den Lampenhalter 1/4 Drehung im
Gegenuhrzeigersinn losdrehen.
3. Die defekte Lampe herausnehmen.
4. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
5. Die Rücklicht-/Bremslicht-Streuschei-
be in die ursprüngliche Lage bringen
und dann festschrauben. ZAUM0284

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU03218

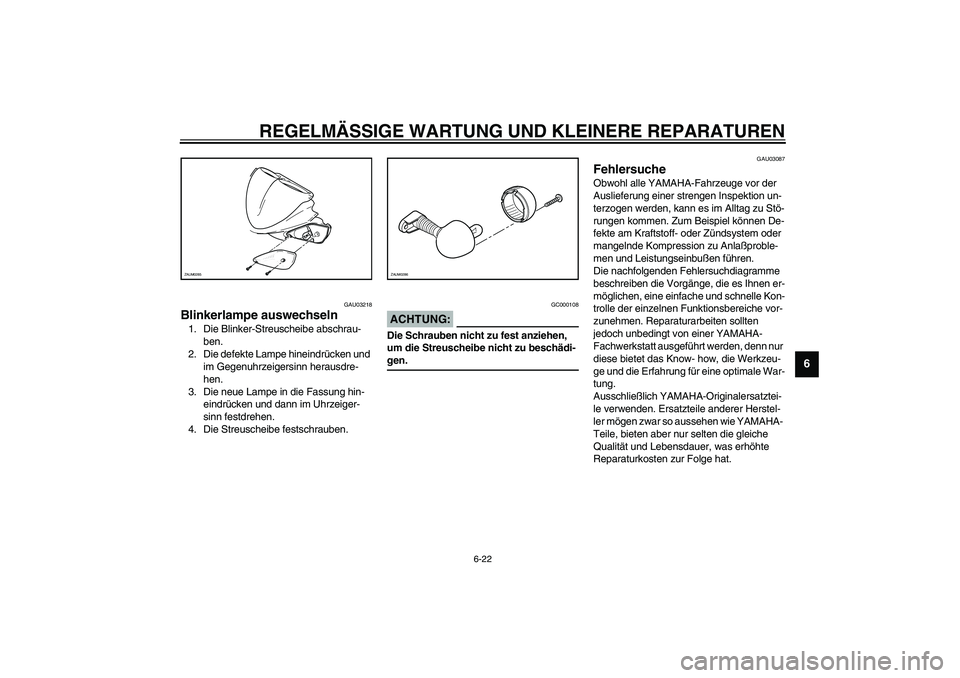

Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. _
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer YAMAHA-
Fachwerkstatt ausgeführt werden, denn nur
diese bietet das Know- how, die Werkzeu-
ge und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
ZAUM0285
ZAUM0286

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU03363

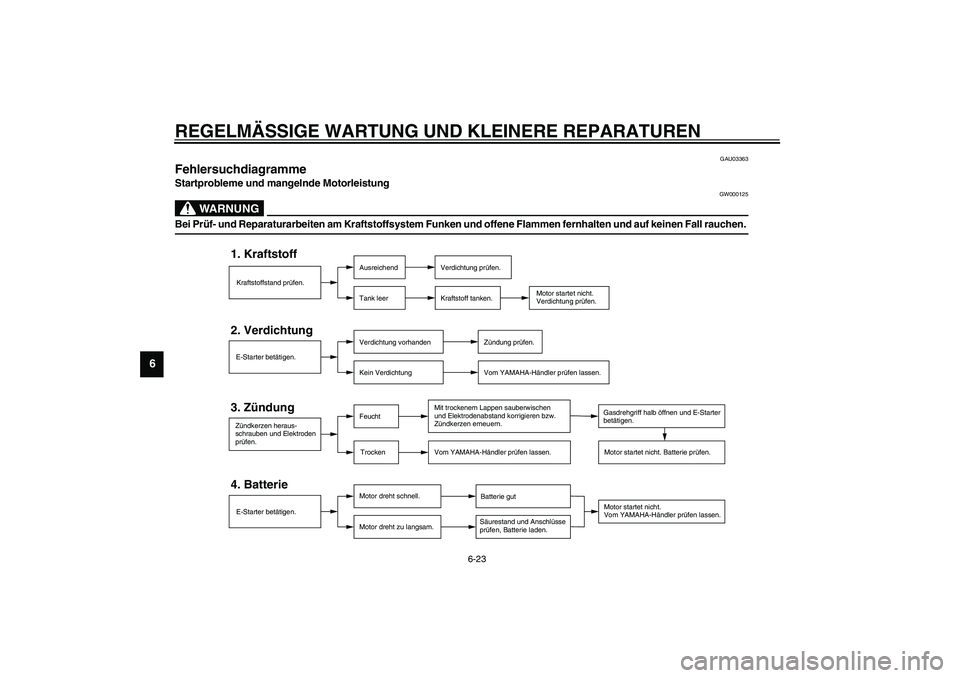

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
CT-1DG
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.Motor startet nicht.
Verdichtung prüfen.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zündkerzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen.
Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Säurestand und Anschlüsse
prüfen, Batterie laden.Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
