2003 YAMAHA AEROX50 Betriebsanleitungen (in German)

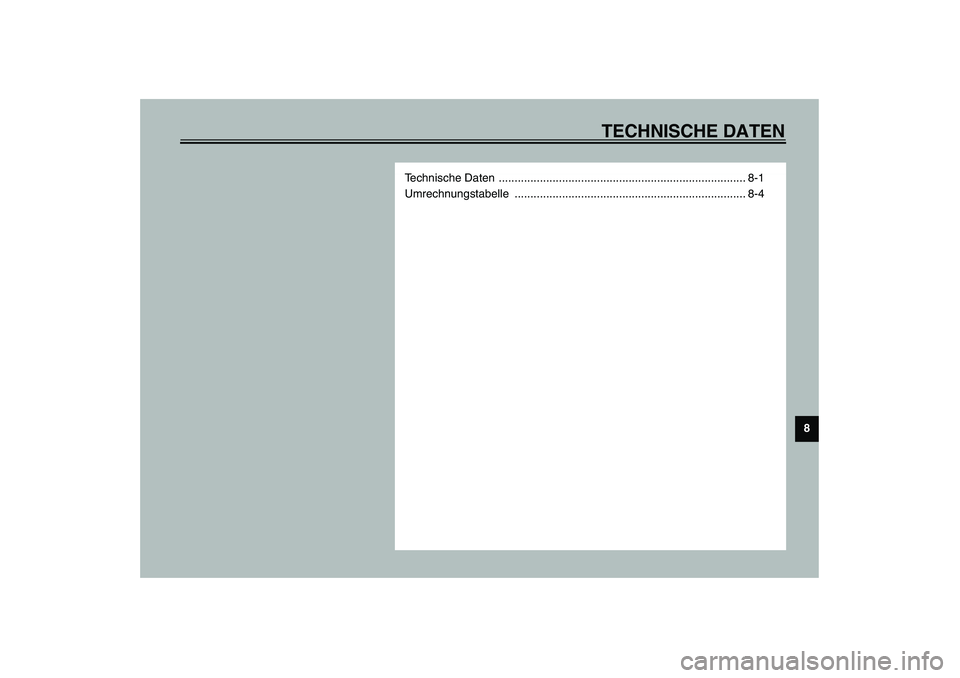

TECHNISCHE DATEN
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-4

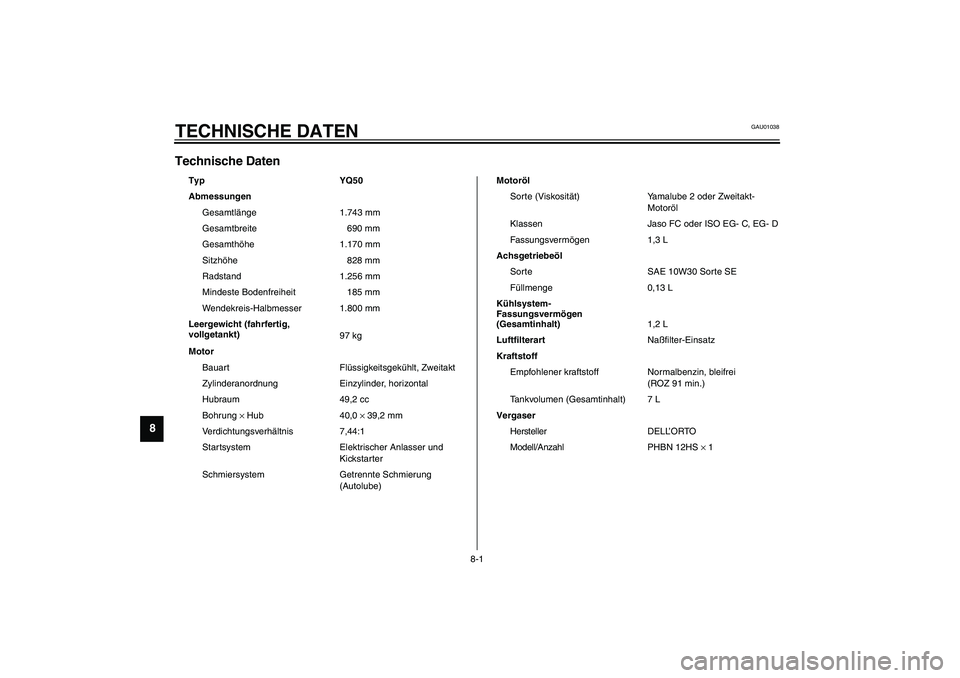

8-1
8
GAU01038
8-TECHNISCHE DATENTechnische Daten CS-01G
Typ YQ50
Abmessungen
Gesamtlänge 1.743 mm
Gesamtbreite 690 mm
Gesamthöhe 1.170 mm
Sitzhöhe 828 mm
Radstand 1.256 mm
Mindeste Bodenfreiheit 185 mm
Wendekreis-Halbmesser 1.800 mm
Leergewicht (fahrfertig,
vollgetankt)
97 kg
Motor
Bauart Flüssigkeitsgekühlt, Zweitakt
Zylinderanordnung Einzylinder, horizontal
Hubraum 49,2 cc
Bohrung × Hub 40,0 × 39,2 mm
Verdichtungsverhältnis 7,44:1
Startsystem Elektrischer Anlasser und
Kickstarter
Schmiersystem Getrennte Schmierung
(Autolube)Motoröl
Sorte (Viskosität) Yamalube 2 oder Zweitakt-
Motoröl
Klassen Jaso FC oder ISO EG- C, EG- D
Fassungsvermögen 1,3 L
Achsgetriebeöl
Sorte SAE 10W30 Sorte SE
Füllmenge 0,13 L
Kühlsystem-
Fassungsvermögen
(Gesamtinhalt)1,2 L
LuftfilterartNaßfilter-Einsatz
Kraftstoff
Empfohlener kraftstoff Normalbenzin, bleifrei
(ROZ 91 min.)
Tankvolumen (Gesamtinhalt) 7 L
Vergaser
Hersteller DELL’ORTO
Modell/Anzahl PHBN 12HS × 1

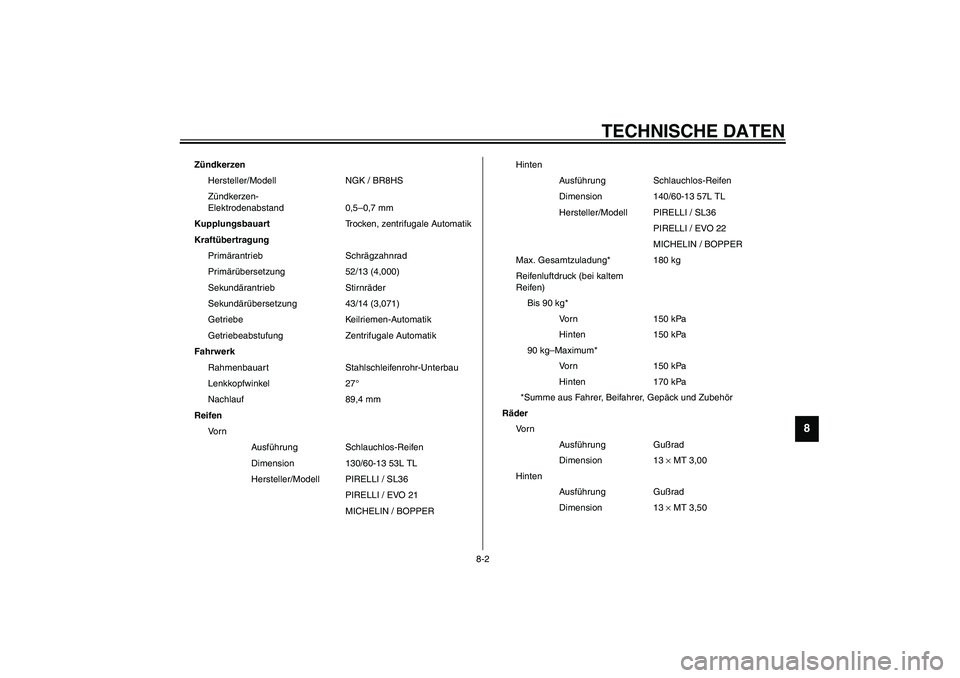

TECHNISCHE DATEN
8-2
8
Zündkerzen
Hersteller/Modell NGK / BR8HS
Zündkerzen-
Elektrodenabstand 0,5–0,7 mm
KupplungsbauartTrocken, zentrifugale Automatik
Kraftübertragung
Primärantrieb Schrägzahnrad
Primärübersetzung 52/13 (4,000)
Sekundärantrieb Stirnräder
Sekundärübersetzung 43/14 (3,071)
Getriebe Keilriemen-Automatik
Getriebeabstufung Zentrifugale Automatik
Fahrwerk
Rahmenbauart Stahlschleifenrohr-Unterbau
Lenkkopfwinkel 27°
Nachlauf 89,4 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 130/60-13 53L TL
Hersteller/Modell PIRELLI / SL36
PIRELLI / EVO 21
MICHELIN / BOPPERHinten
Ausführung Schlauchlos-Reifen
Dimension 140/60-13 57L TL
Hersteller/Modell PIRELLI / SL36
PIRELLI / EVO 22
MICHELIN / BOPPER
Max. Gesamtzuladung* 180 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 150 kPa
Hinten 150 kPa
90 kg–Maximum*
Vorn 150 kPa
Hinten 170 kPa
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 13 × MT 3,00
Hinten
Ausführung Gußrad
Dimension 13 × MT 3,50

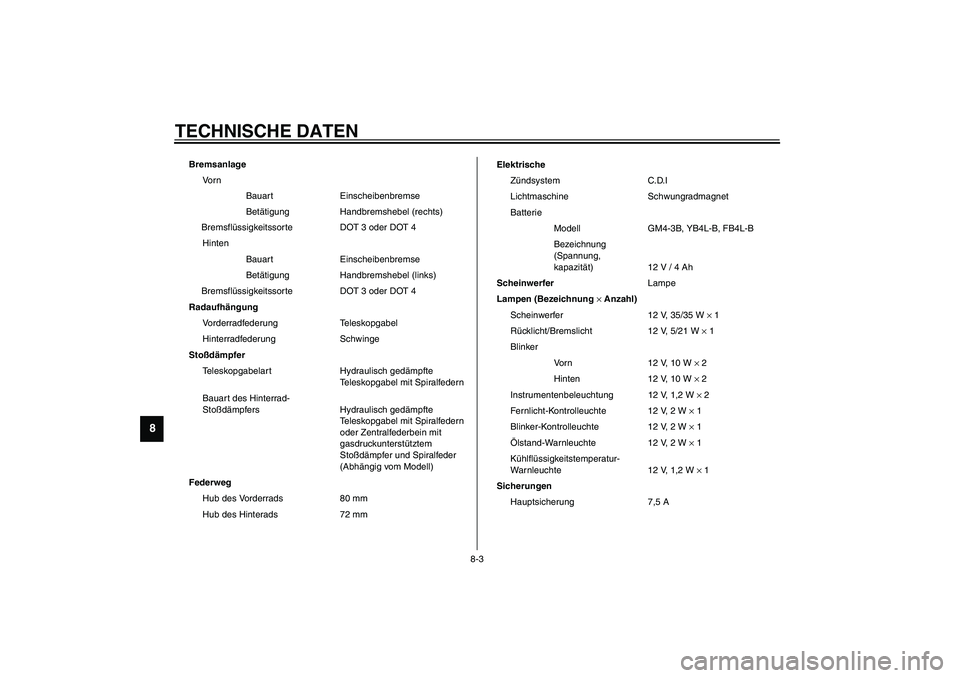

TECHNISCHE DATEN
8-3
8
CS-01G
Bremsanlage
Vo r n
Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeitssorte DOT 3 oder DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Handbremshebel (links)
Bremsflüssigkeitssorte DOT 3 oder DOT 4
Radaufhängung
Vorderradfederung Teleskopgabel
Hinterradfederung Schwinge
Stoßdämpfer
Teleskopgabelart Hydraulisch gedämpfte
Teleskopgabel mit Spiralfedern
Bauart des Hinterrad-
Stoßdämpfers Hydraulisch gedämpfte
Teleskopgabel mit Spiralfedern
oder Zentralfederbein mit
gasdruckunterstütztem
Stoßdämpfer und Spiralfeder
(Abhängig vom Modell)
Federweg
Hub des Vorderrads 80 mm
Hub des Hinterads 72 mmElektrische
Zündsystem C.D.I
Lichtmaschine Schwungradmagnet
Batterie
Modell GM4-3B, YB4L-B, FB4L-B
Bezeichnung
(Spannung,
kapazität) 12 V / 4 Ah
ScheinwerferLampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 35/35 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 1
Blinker
Vorn 12 V, 10 W × 2
Hinten 12 V, 10 W × 2
Instrumentenbeleuchtung 12 V, 1,2 W × 2
Fernlicht-Kontrolleuchte 12 V, 2 W × 1
Blinker-Kontrolleuchte 12 V, 2 W × 1
Ölstand-Warnleuchte 12 V, 2 W × 1
Kühlflüssigkeitstemperatur-
Warnleuchte 12 V, 1,2 W × 1
Sicherungen
Hauptsicherung 7,5 A

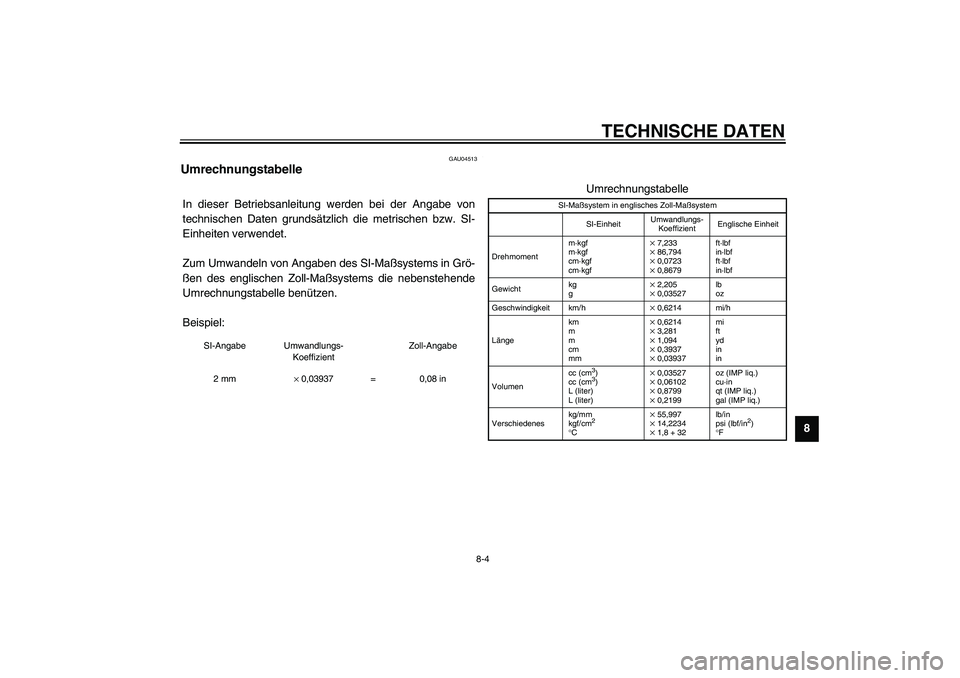

TECHNISCHE DATEN
8-4
8
GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F

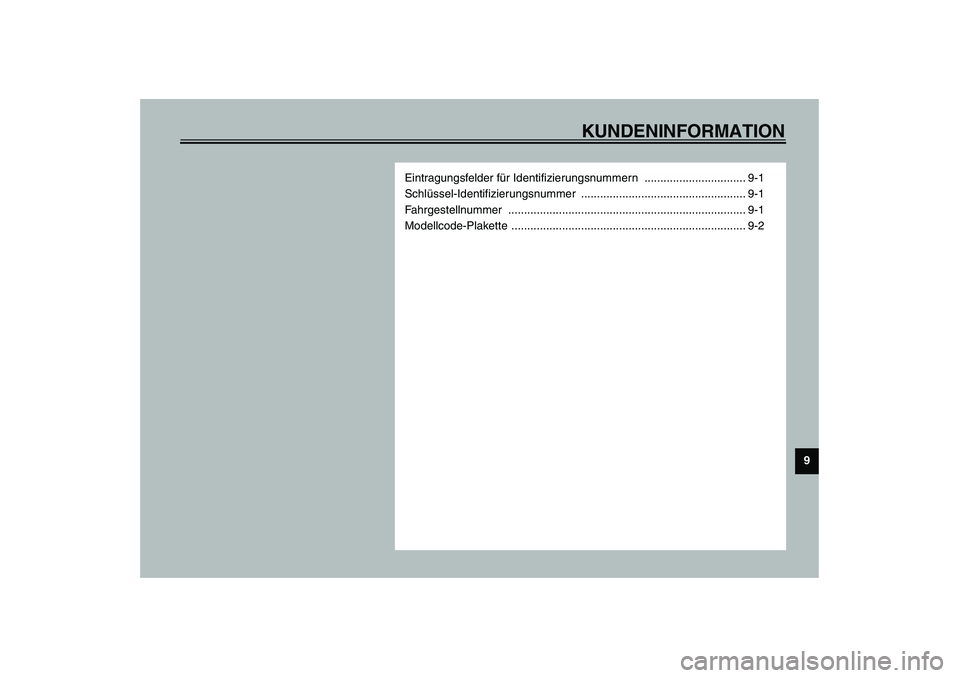

KUNDENINFORMATION
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrgestellnummer ........................................................................... 9-1
Modellcode-Plakette .......................................................................... 9-2

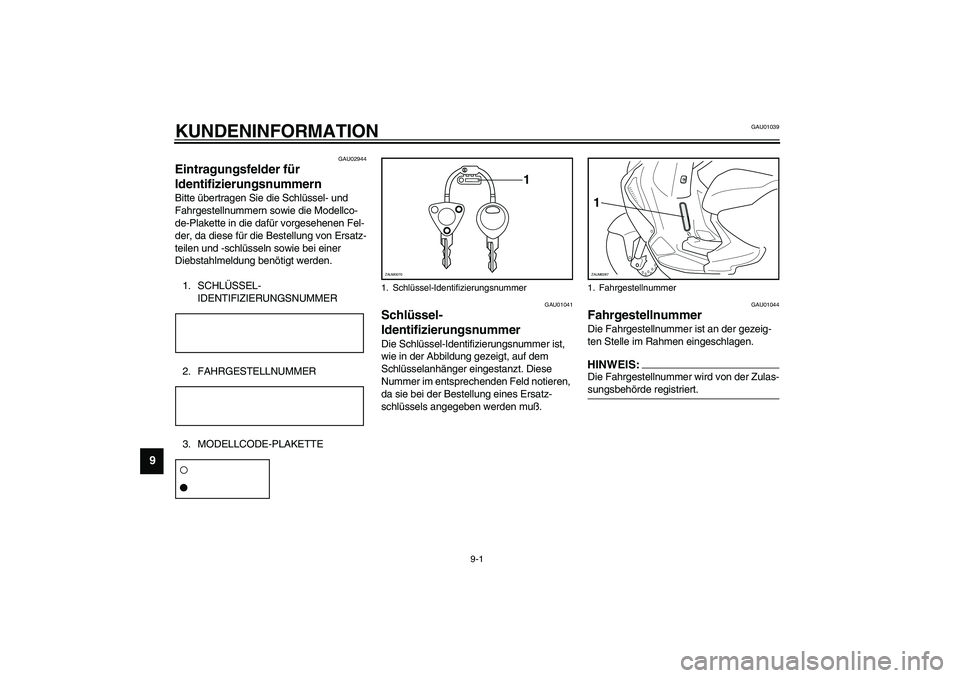

9-1
9
GAU01039
9-KUNDENINFORMATION
GAU02944
Eintragungsfelder für
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
1. SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMERCA-02G2. FAHRGESTELLNUMMERCA-02G3. MODELLCODE-PLAKETTECA-01GGAU01041
Schlüssel-
Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notieren,
da sie bei der Bestellung eines Ersatz-
schlüssels angegeben werden muß.
GAU01044
Fahrgestellnummer Die Fahrgestellnummer ist an der gezeig-
ten Stelle im Rahmen eingeschlagen.HINWEIS:_ Die Fahrgestellnummer wird von der Zulas-
sungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1
ZAUM0070
1. Fahrgestellnummer1ZAUM0287
