2003 YAMAHA AEROX50 Betriebsanleitungen (in German)

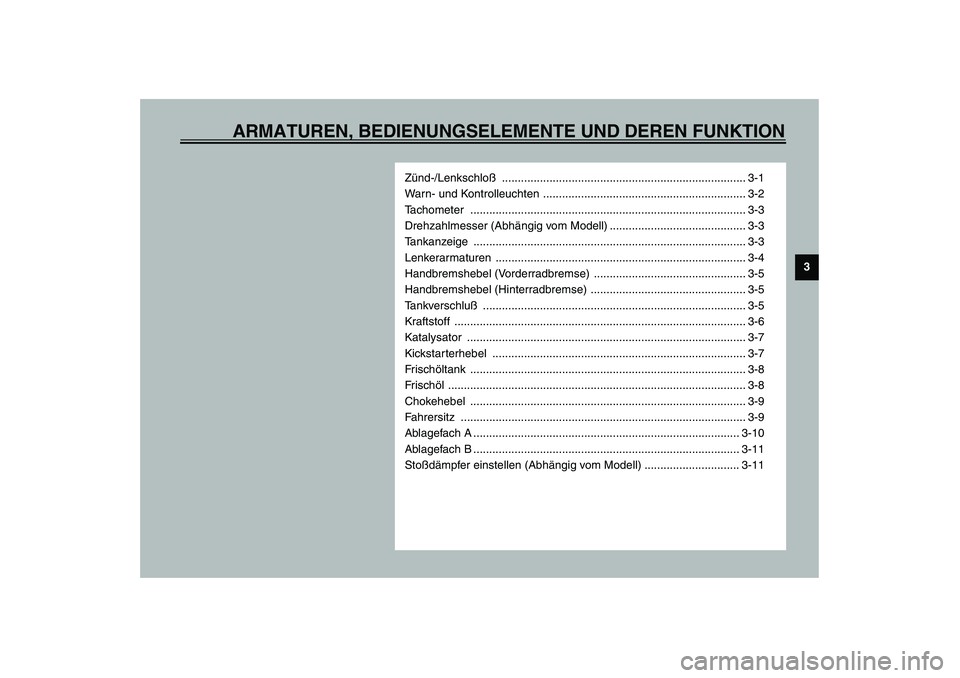

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Drehzahlmesser (Abhängig vom Modell) ........................................... 3-3
Tankanzeige ...................................................................................... 3-3
Lenkerarmaturen ............................................................................... 3-4
Handbremshebel (Vorderradbremse) ................................................ 3-5
Handbremshebel (Hinterradbremse) ................................................. 3-5
Ta n k v e r s c h l uß ................................................................................... 3-5
Kraftstoff ............................................................................................ 3-6
Katalysator ........................................................................................ 3-7
Kickstar terhebel ................................................................................ 3-7
Frischöltank ....................................................................................... 3-8
Frischöl .............................................................................................. 3-8
Chokehebel ....................................................................................... 3-9
Fahrersitz .......................................................................................... 3-9
Ablagefach A .................................................................................... 3-10
Ablagefach B .................................................................................... 3-11
Stoßdämpfer einstellen (Abhängig vom Modell) .............................. 3-11

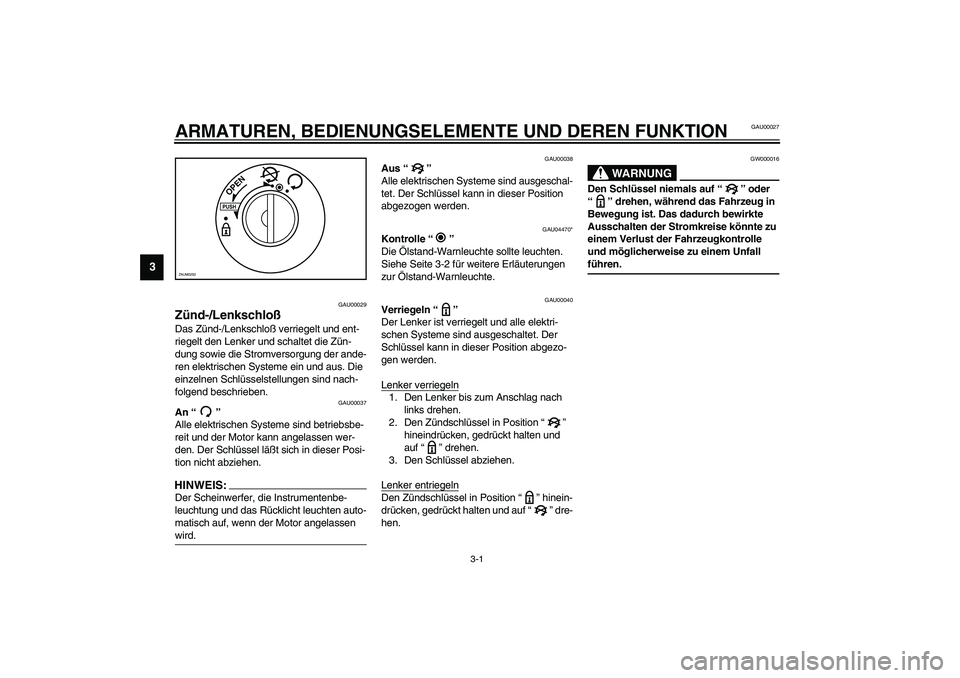

3-1
3
GAU00027
3-ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00037
An “”
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel läßt sich in dieser Posi-
tion nicht abziehen.HINWEIS:_ Der Scheinwerfer, die Instrumentenbe-
leuchtung und das Rücklicht leuchten auto-
matisch auf, wenn der Motor angelassen
wird. _
GAU00038
Aus “”
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU04470*
Kontrolle “”
Die Ölstand-Warnleuchte sollte leuchten.
Siehe Seite 3-2 für weitere Erläuterungen
zur Ölstand-Warnleuchte.
GAU00040
Verriegeln “”
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel kann in dieser Position abgezo-
gen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “”
hineindrücken, gedrückt halten und
auf “” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “” hinein-
drücken, gedrückt halten und auf “” dre-
hen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “” oder
“” drehen, während das Fahrzeug in
Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _
PUSHOPEN
ZAUM0253

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

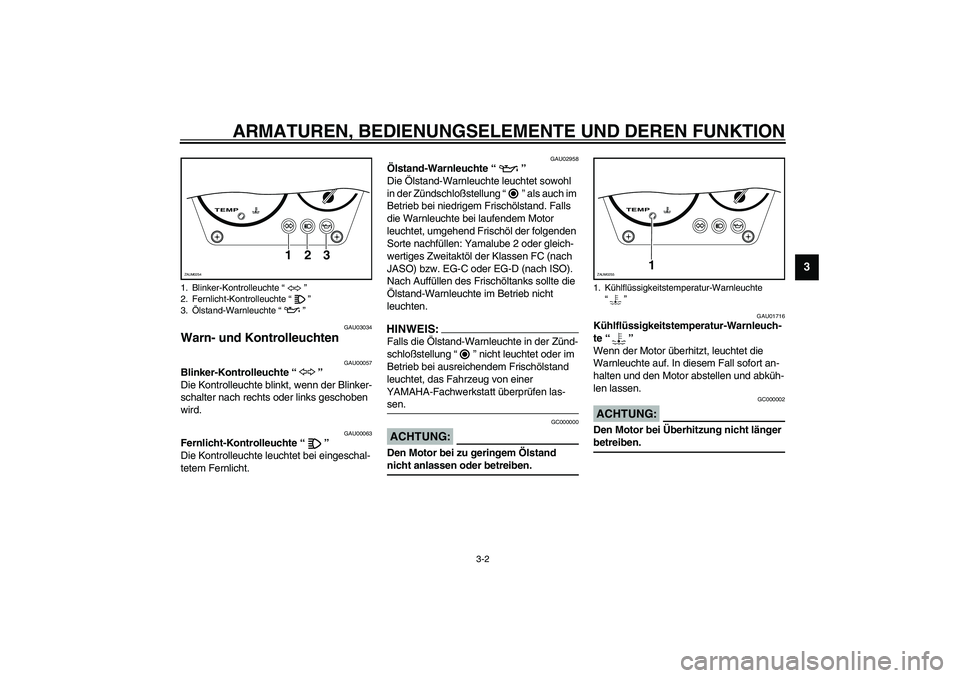

3-2
3
GAU03034
Warn- und Kontrolleuchten
GAU00057
Blinker-Kontrolleuchte “”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter nach rechts oder links geschoben
wird.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte leuchtet bei eingeschal-
tetem Fernlicht.
GAU02958
Ölstand-Warnleuchte “”
Die Ölstand-Warnleuchte leuchtet sowohl
in der Zündschloßstellung “” als auch im
Betrieb bei niedrigem Frischölstand. Falls
die Warnleuchte bei laufendem Motor
leuchtet, umgehend Frischöl der folgenden
Sorte nachfüllen: Yamalube 2 oder gleich-
wertiges Zweitaktöl der Klassen FC (nach
JASO) bzw. EG-C oder EG-D (nach ISO).
Nach Auffüllen des Frischöltanks sollte die
Ölstand-Warnleuchte im Betrieb nicht
leuchten.HINWEIS:_ Falls die Ölstand-Warnleuchte in der Zünd-
schloßstellung “” nicht leuchtet oder im
Betrieb bei ausreichendem Frischölstand
leuchtet, das Fahrzeug von einer
YAMAHA-Fachwerkstatt überprüfen las-
sen. _
GC000000
ACHTUNG:_ Den Motor bei zu geringem Ölstand
nicht anlassen oder betreiben. _
GAU01716
Kühlflüssigkeitstemperatur-Warnleuch-
te “”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten und den Motor abstellen und abküh-
len lassen.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
1. Blinker-Kontrolleuchte “”
2. Fernlicht-Kontrolleuchte “”
3.Ölstand-Warnleuchte “”
TEMP
123
ZAUM0254
1. Kühlflüssigkeitstemperatur-Warnleuchte
“”
TEMP
1
ZAUM0255

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

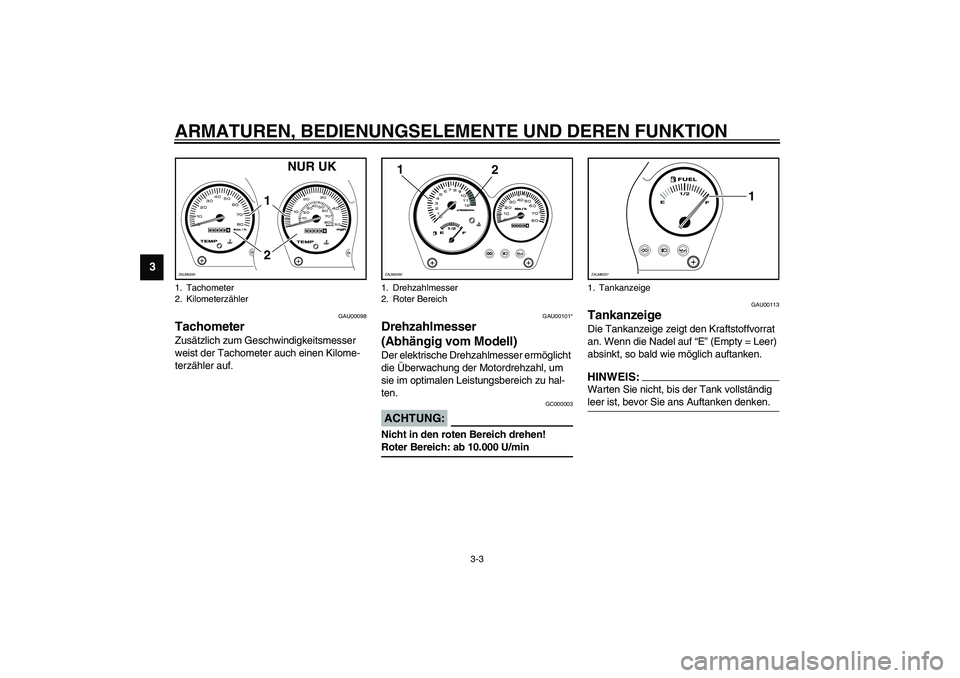

3-3
3
GAU00098
Tachometer Zusätzlich zum Geschwindigkeitsmesser
weist der Tachometer auch einen Kilome-
terzähler auf.
GAU00101*
Drehzahlmesser
(Abhängig vom Modell)Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 10.000 U/min_
GAU00113
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (Empty = Leer)
absinkt, so bald wie möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
1. Tachometer
2. Kilometerzähler
21
ZAUM0291
NUR UK
1. Drehzahlmesser
2. Roter Bereich
1
2
ZAUM0292
1. Tankanzeige
E1/2
F
1
ZAUM0257

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

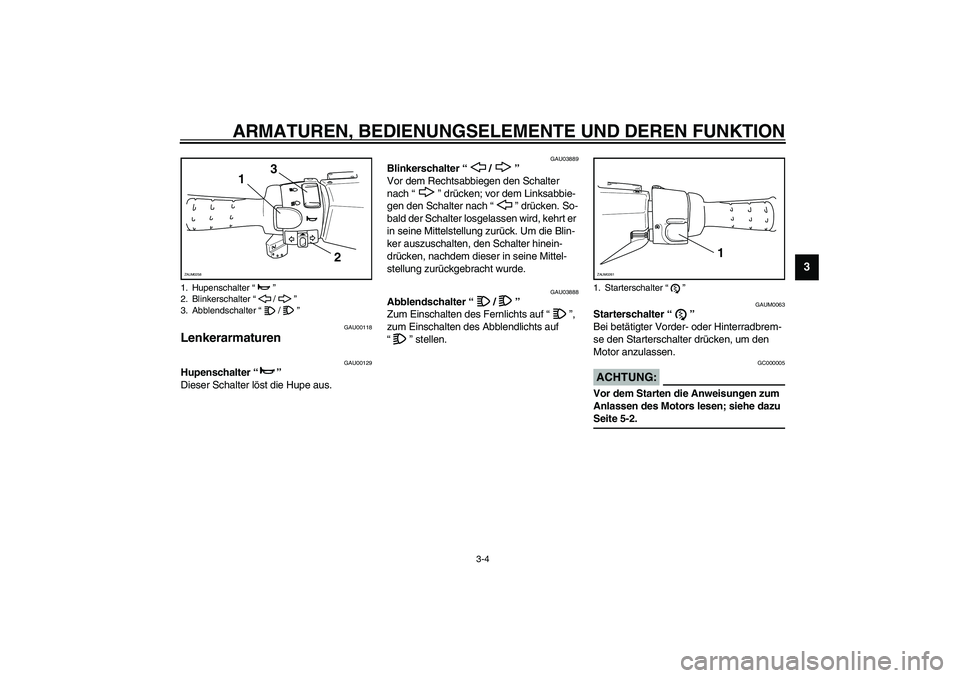

3-4
3
GAU00118
Lenkerarmaturen
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAUM0063
Starterschalter “”
Bei betätigter Vorder- oder Hinterradbrem-
se den Starterschalter drücken, um den
Motor anzulassen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-2. _
1. Hupenschalter “”
2. Blinkerschalter “/”
3. Abblendschalter “/”
1
2 3
ZAUM0258
1. Starterschalter “”
1
ZAUM0261

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

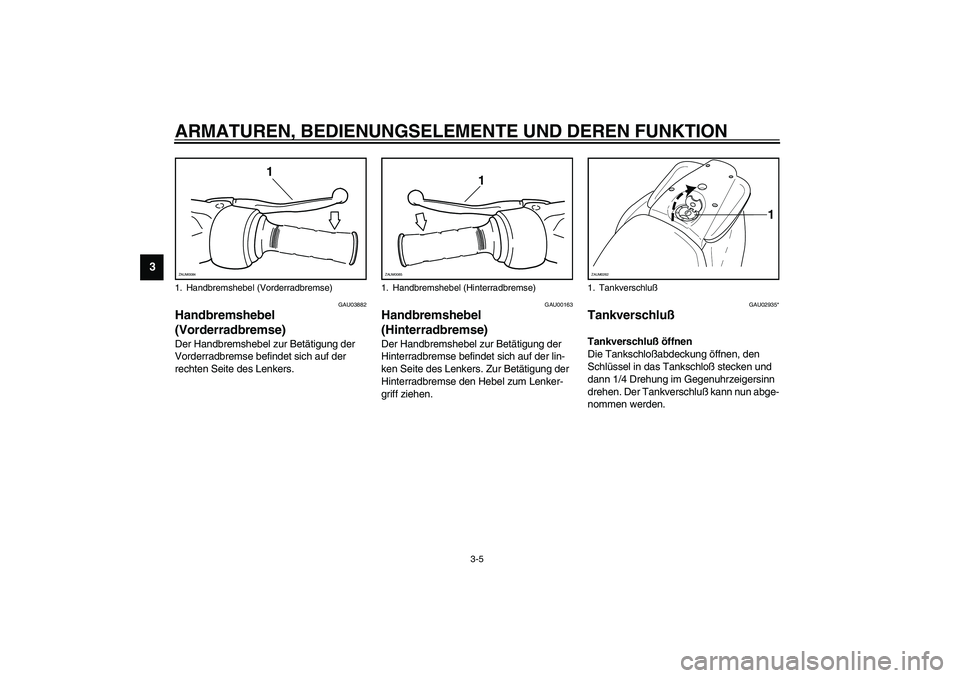

3-5
3
GAU03882
Handbremshebel
(Vorderradbremse) Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00163
Handbremshebel
(Hinterradbremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU02935*
Tankverschluß Tankverschluß öffnen
Die Tankschloßabdeckung öffnen, den
Schlüssel in das Tankschloß stecken und
dann 1/4 Drehung im Gegenuhrzeigersinn
drehen. Der Tankverschluß kann nun abge-
nommen werden.
1. Handbremshebel (Vorderradbremse)
1
ZAUM0084
1. Handbremshebel (Hinterradbremse)
1
ZAUM0085
1. Tankverschluß
1
ZAUM0262

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

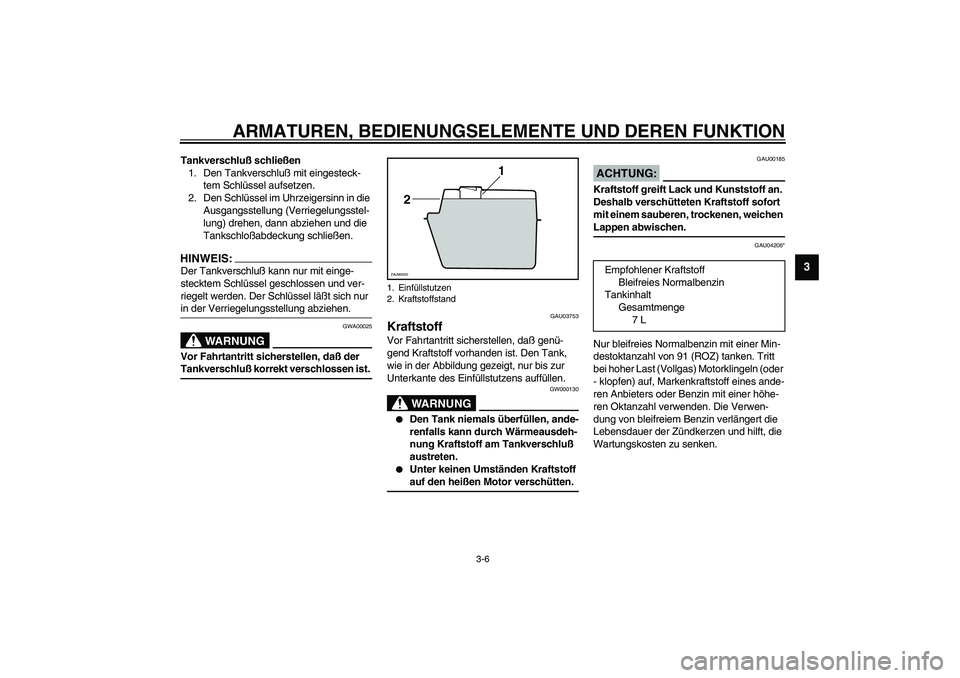

3-6
3
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
2. Den Schlüssel im Uhrzeigersinn in die
Ausgangsstellung (Verriegelungsstel-
lung) drehen, dann abziehen und die
Tankschloßabdeckung schließen.HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen. _
GAU04206*
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln (oder
- klopfen) auf, Markenkraftstoff eines ande-
ren Anbieters oder Benzin mit einer höhe-
ren Oktanzahl verwenden. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerzen und hilft, die
Wartungskosten zu senken.
1. Einfüllstutzen
2. Kraftstoffstand
1
2
ZAUM0020
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
7 L

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

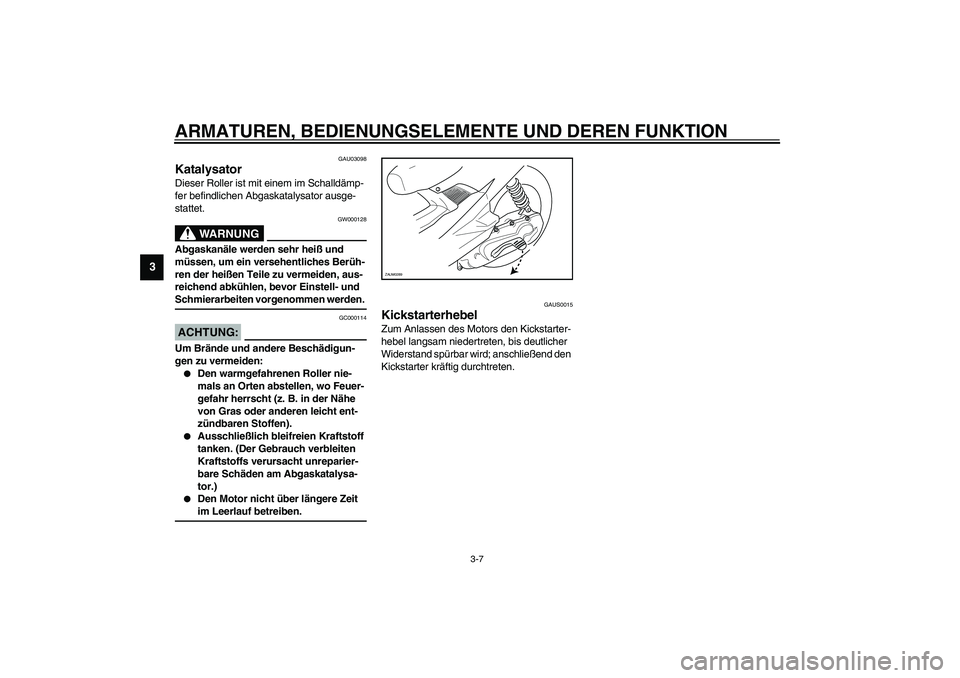

3-7
3
GAU03098
Katalysator Dieser Roller ist mit einem im Schalldämp-
fer befindlichen Abgaskatalysator ausge-
stattet.
GW000128
WARNUNG
_ Abgaskanäle werden sehr heiß und
müssen, um ein versehentliches Berüh-
ren der heißen Teile zu vermeiden, aus-
reichend abkühlen, bevor Einstell- und
Schmierarbeiten vorgenommen werden. _
GC000114
ACHTUNG:_ Um Brände und andere Beschädigun-
gen zu vermeiden:

Den warmgefahrenen Roller nie-
mals an Orten abstellen, wo Feuer-
gefahr herrscht (z. B. in der Nähe
von Gras oder anderen leicht ent-
zündbaren Stoffen).


Ausschließlich bleifreien Kraftstoff
tanken. (Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.)


Den Motor nicht über längere Zeit
im Leerlauf betreiben.
_
GAUS0015
Kickstarterhebel Zum Anlassen des Motors den Kickstarter-
hebel langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten. ZAUM0289
