2003 Peugeot 307 SW Manuel du propriétaire (in French)

14-04-2003
LES INFORMATIONS PRATIQUES147
Troisi
4 lampes W 5 W.  DŽposez avec prŽcaution la garniture supŽrieure du voletarric™tŽ, perpendiculairement ˆ sonsens d'engagement.
 InsŽrez un tournevis dans lesdeux trous extŽrieurs Bpour
presser les deux languettes C.
 Poussez le feu vers l'extŽrieurtout en maintenant les languettesappuyŽes.
 Tirez le feu vers l'extŽrieur touten le basculant.
 Remplacez la lampe dŽfectueuse.
 Au remontage, veillez au bonencastrement des languettes dufeu, ainsi qu'ˆ la bonne remiseen place de la garniture supŽrieure du volet arri
retirez le porte-lampes en appuyant sur les languettes A,
 remplacez la lampe dŽfectueuse.
Remarque : utilisez, si nŽcessaire,
la clŽ dŽmonte-roue pour retirer lesŽcrous. Au remontage, veillez ˆ la bonne mise en place du porte-lampes et dufeu.
Feux de plaque minŽralogique (W 5 W)  InsŽrez un tournevis fin dans un des trous extŽrieurs du transpa-rent.
 Poussez-le vers l'extŽrieur pour
le dŽcliper.
 Retirez le transparent.
 Remplacez la lampe dŽfectueuse.
Feux arri
1 - Feux stop (P 21 W).
2 - Feux de position (R 5 W).
3 - Indicateurs de direction (P 21 W).
4 - Feu de recul (P 21 W), c™tŽ
droit.
Feu antibrouillard (P 21 W), c™tŽ gauche.
Ces 5 lampes se changent par dŽpose du feu :  retirez la garniture latŽrale de
coffre correspondante pour accŽder au feu,
 retirez l'Žcrou de fixation du feu ˆ
l'intŽrieur du coffre,
 retirez l'Žcrou de fixation du feu ˆ
l'extŽrieur du coffre,
 dŽposez le feu,
 dŽclipez le faisceau,

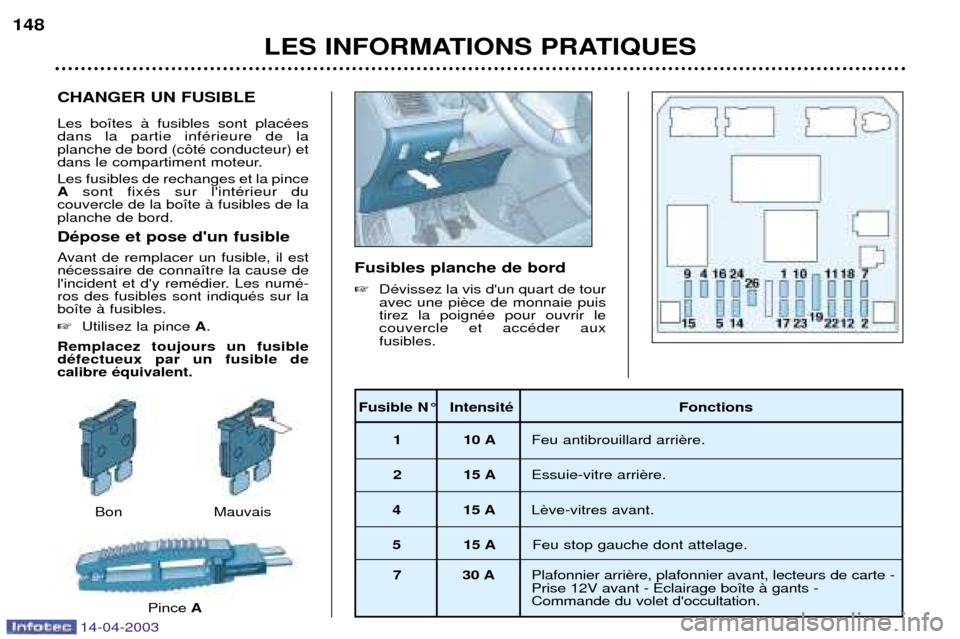

CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes dans la partie infŽrieure de laplanche de bord (c™tŽ conducteur) et
dans le compartiment moteur. Les fusibles de rechanges et la pince Asont fixŽs sur l'intŽrieur du
couvercle de la bo”te ˆ fusibles de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de
l'incident et d'y remŽdier. Les numŽ-ros des fusibles sont indiquŽs sur labo”te ˆ fusibles.  Utilisez la pince A.
Remplacez toujours un fusible dŽfectueux par un fusible decalibre Žquivalent. Fusibles planche de bord
DŽvissez la vis d'un quart de tour avec une pitirez la poignŽe pour ouvrir lecouvercle et accŽder auxfusibles.
LES INFORMATIONS PRATIQUES
148
Fusible N¡ IntensitŽ Fonctions
1 10 A Feu antibrouillard arri
2 15 A Essuie-vitre arri
4 15 A L
5 15 A Feu stop gauche dont attelage.
7 30 A Plafonnier arri Prise 12V avant - Eclairage bo”te ˆ gants -Commande du volet d'occultation.
Bon
PinceAMauvais
14-04-2003

14-04-2003
Fusibles compartiment moteur Bo”te ˆ fusiblesPour accŽder aux fusibles situŽs dans le compartiment moteur (ˆ c™tŽde la batterie) : dŽclipez le couvercle.
Apr soigneusement le couvercle etreposez le cache de style.
LES INFORMATIONS PRATIQUES
150
Le circuit Žlectrique de votre vŽhicule est conpour fonctionner avec lesŽquipements de sŽrie ouoptionnels.
Avant d'installer d'autres Žquipe-ments ou accessoires Žlectriquessur votre vŽhicule, consultez un
Point Service PEUGEOT. PEUGEOT dŽcline toute respon- sabilitŽ pour les frais occasionnŽspar la remise en Žtat de votrevŽhicule ou les dysfonctionne-ments rŽsultant de l'installationd'accessoires auxiliaires non four-nis et non recommandŽs parPEUGEOT et non installŽs selonses prescriptions, en particulierpour tout appareil dont la consom-mation dŽpasse 10 milliamp * Les maxi fusibles sont une pro- tection supplŽmentaire des sys-
ttion doit
Point Service PEUGEOT.
Fusible N¡ IntensitŽ Fonctions 1* 50 A Groupe Moto Ventilateur.
2* 30 A Moteur pompe ESP/ABS.
3* 30 A Electrovannes ESP/ABS.
4* 70 A Alimentation Bo”tier Servitude Intelligent.
5* 70 A Alimentation Bo”tier Servitude Intelligent.
6* 20 A Si
7* 30 A Contact antivol, puissance.
8* 70 A Groupe Žlectropompe direction assistŽe.

14-04-2003
LES INFORMATIONS PRATIQUES151

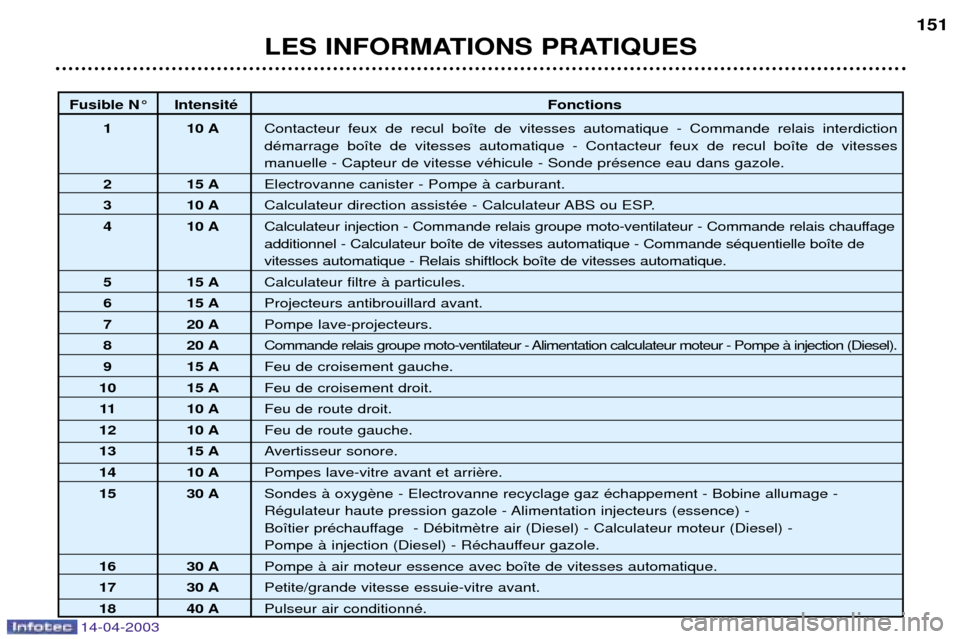

Fusible N¡ IntensitŽ
Fonctions
1 10 A Contacteur feux de recul bo”te de vitesses automatique - Commande relais interdiction dŽmarrage bo”te de vitesses automatique - Contacteur feux de recul bo”te de vitessesmanuelle - Capteur de vitesse vŽhicule - Sonde prŽsence eau dans gazole.
2 15 A Electrovanne canister - Pompe ˆ carburant.
3 10 A Calculateur direction assistŽe - Calculateur ABS ou ESP.
4 10 A Calculateur injection - Commande relais groupe moto-ventilateur - Commande relais chauffageadditionnel - Calculateur bo”te de vitesses automatique - Commande sŽquentielle bo”te devitesses automatique - Relais shiftlock bo”te de vitesses automatique.
5 15 A Calculateur filtre ˆ particules.
6 15 A Projecteurs antibrouillard avant.
7 20 A Pompe lave-projecteurs.
8 20 A Commande relais groupe moto-ventilateur - Alimentation calculateur moteur - Pompe ˆ injection (Diesel).
9 15 A Feu de croisement gauche.
10 15 A Feu de croisement droit.
11 10 A Feu de route droit.
12 10 A Feu de route gauche.
13 15 A Avertisseur sonore.
14 10 A Pompes lave-vitre avant et arri
15 30 A Sondes ˆ oxyg
RŽgulateur haute pression gazole - Alimentation injecteurs (essence) -
Bo”tier prŽchauffage - DŽbitm
Pompe ˆ injection (Diesel) - RŽchauffeur gazole.
16 30 A Pompe ˆ air moteur essence avec bo”te de vitesses automatique.
17 30 A Petite/grande vitesse essuie-vitre avant.
18 40 A Pulseur air conditionnŽ.

CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes dans la partie infŽrieure de laplanche de bord (c™tŽ conducteur) et
dans le compartiment moteur. Les fusibles de rechanges et la pince Asont fixŽs sur l'intŽrieur du
couvercle de la bo”te ˆ fusibles de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de
l'incident et d'y remŽdier. Les numŽ-ros des fusibles sont indiquŽs sur labo”te ˆ fusibles.  Utilisez la pince A.
Remplacez toujours un fusible dŽfectueux par un fusible decalibre Žquivalent. Fusibles planche de bord
DŽvissez la vis d'un quart de tour avec une pitirez la poignŽe pour ouvrir lecouvercle et accŽder auxfusibles.
LES INFORMATIONS PRATIQUES
148
Fusible N¡ IntensitŽ Fonctions
1 10 A Feu antibrouillard arri
2 15 A Essuie-vitre arri
4 15 A L
5 15 A Feu stop gauche dont attelage.
7 30 A Plafonnier arri Prise 12V avant - Eclairage bo”te ˆ gants -Commande du volet d'occultation.
Bon
PinceAMauvais
14-04-2003

14-04-2003
LES INFORMATIONS PRATIQUES149

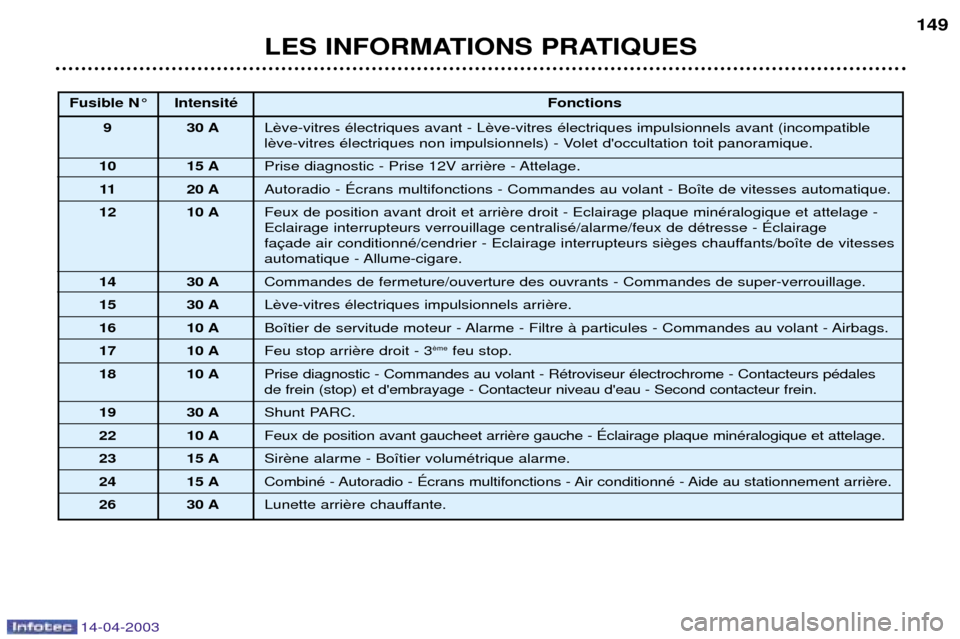

Fusible N¡ IntensitŽ
Fonctions
9 30 A L
l
10 15 A Prise diagnostic - Prise 12V arri
11 20 A Autoradio - ƒcrans multifonctions - Commandes au volant - Bo”te de vitesses automatique.
12 10 A Feux de position avant droit et arriEclairage interrupteurs verrouillage centralisŽ/alarme/feux de dŽtresse - ƒclairage
fa
automatique - Allume-cigare.
14 30 A Commandes de fermeture/ouverture des ouvrants - Commandes de super-verrouillage.
15 30 A L
16 10 A Bo”tier de servitude moteur - Alarme - Filtre ˆ particules - Commandes au volant - Airbags.
17 10 A Feu stop arri
feu stop.
18 10 A Prise diagnostic - Commandes au volant - RŽtroviseur Žlectrochrome - Contacteurs pŽdales de frein (stop) et d'embrayage - Contacteur niveau d'eau - Second contacteur frein.
19 30 A Shunt PARC.
22 10 A Feux de position avant gaucheet arri
23 15 A Sir
24 15 A CombinŽ - Autoradio - ƒcrans multifonctions - Air conditionnŽ - Aide au stationnement arri
26 30 A Lunette arri

14-04-2003
CHANGER UN BALAI D'ESSUIE-VITRE Mise en position maintenance des balais Moins d'une minute apr coupŽ le contact, actionnez lacommande d'essuie-vitre pourpositionner les balais en milieude pare-brise (position mainte-nance).
ƒchange d'un balai  Soulevez le bras, puis dŽclipez le balai et dŽposez-le.
 Montez le nouveau balai et rabat-tez le bras.
Remarque : le balai le plus court se
monte sur le bras d'essuie-vitre c™tŽdroit du vŽhicule. Pour ranger les balais, mettez le contact et actionnez la commanded'essuie-vitre. FONCTION MODE ƒCONOMIE
Apr tion accessoires, certaines fonctions(essuie-vitre, lautoradio, etc.) ne sont utilisablesque pendant une durŽe cumulŽe detrente minutes, afin de ne pasdŽcharger la batterie. Une fois ces trente minutes passŽes, le message
"Mode Žconomie actif"
appara”t sur l'Žcran multifonction etles fonctions actives sont mises enveille. FONCTION DƒLESTAGE VŽhicule roulant, certaines fonctions (climatisation, lunette arri
fante, systbitacle des vŽhicules Diesel, etc.)peuvent rement, en fonction de l'Žtat de char-ge de la batterie. La rŽactivation des fonctions neutra- lisŽes est automatique, dcharge de la batterie le permet. Remarque :
au risque de dŽcharger
la batterie, les fonctions neutralisŽes peuvent ment.
LES INFORMATIONS PRATIQUES
152
Une batterie dŽchargŽe ne permet pas le dŽmar-
rage du moteur.

14-04-2003
BATTERIE Pour recharger la batterie avec un chargeur de batterie :
- dŽbranchez la batterie,
- respectez les instructions d'utilisation donnŽes par le fabricant du chargeur,
- rebranchez en commen
- vŽrifiez la propretŽ des bornes et des cosses. Si elles sont couvertes de sulfate (dŽp™t blanch‰tre ou verd‰tre), dŽmontez-les et nettoyez-les.
Pour dŽmarrer ˆ partir d'une autre batterie :
- connectez le c‰ble rouge aux bornes (+) des deux batteries,
- connectez une extrŽmitŽ du c‰ble vert ou noir ˆ la borne (-) de la batterie additionnelle,
- connectez l'autre extrŽmitŽ du c‰ble vert ou noir sur un point de masse du vŽhicule en panne, le plus loin possible de la batterie.
Actionnez le dŽmarreur, laissez tourner le moteur. Attendez le retour au ralenti et dŽbranchez les c‰bles.
LES INFORMATIONS PRATIQUES 153

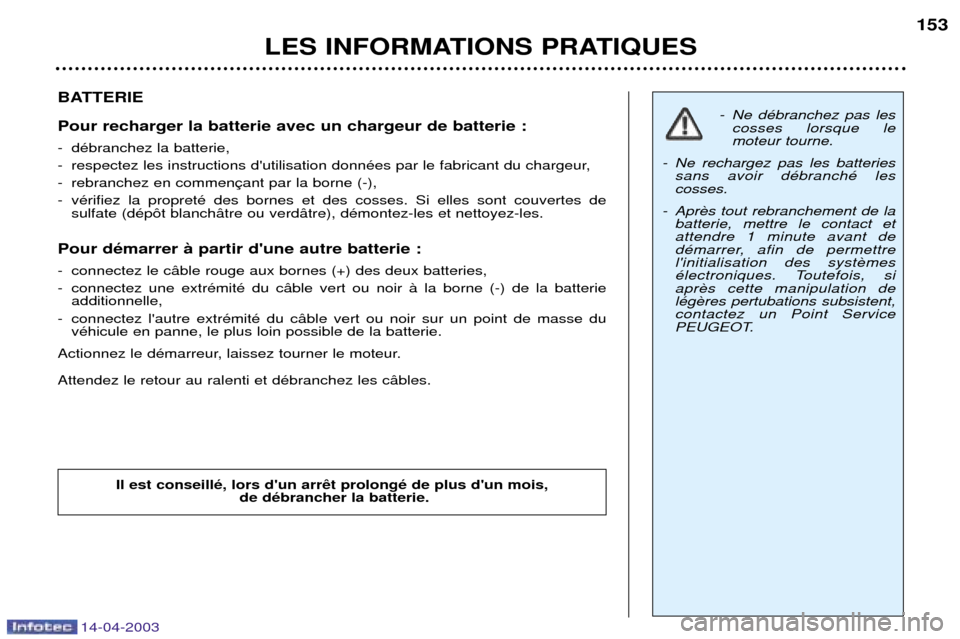

- Ne dŽbranchez pas les
cosses lorsque le moteur tourne.
- Ne rechargez pas les batteries sans avoir dŽbranchŽ lescosses.
- Apr batterie, mettre le contact etattendre 1 minute avant de
dŽmarrer, afin de permettre l'initialisation des syst
Žlectroniques. Toutefois, siaprlŽgcontactez un Point Service
PEUGEOT.
Il est conseillŽ, lors d'un arr de dŽbrancher la batterie.
