2003 Peugeot 307 SW Manual do proprietário (in Portuguese)

14-04-2003
Particularidades ligadas ˆs jantes de alum’nio
Tamp›es de parafusosOs parafusos das rodas de alum’nio est‹o cobertos com tamp›es croma-dos. Retir‡-los com a ferramenta 6antes
de desapertar os parafusos. Montagem da roda de reserva Se o ve’culo estiver equipado com roda de reserva em chapa, Ž
normal,
ao apertar os parafusos, que as anilhas n‹o fiquem em contacto com
a jante. A fixaŽ assegurada pelo apoio c—nico decada parafuso. Montagem de pneus para neve Se equipar o seu ve’culo com pneus para neve montados em jantes dechapa, deve utilizar imperativamente
parafusos espec’ficos dispon’veis na
rede PEUGEOT. Parafusos anti-roubo* Se as jantes estiverem equipadas com parafusos anti-roubo (um porroda), Ž necess‡rio retirar o tamp‹ocromado e em seguida, com a ferra-menta
6, a protec
os reveste antes de os desapertarcom uma das duas chaves de caixaanti-roubo (que lhe foram fornecidasna entrega do ve’culo com a segun-da chave e o cart‹o confidencial) e achave de rodas 1.
Observa tome cuidadosamente
nota do nœmero gravado na cabeda chave de caixa anti-roubo. Isto
permite-lhe obter, na sua rede, umaoutra chave de caixa anti-roubo. * Conforme a vers‹o e o destino.
INFORMA‚ÍES PRçTICAS
144

14-04-2003
SUBSTITUIR UMA LåMPADA Far—is da frente Observano lado direito, retire a tampa de protec
fixada por dois pregos de pl‡stico, para aceder ˆs l‰mpa- das. Manipular as l‰mpadas com um pano seco.
1 - Far—is de mŽdios : (H7-55W),
2 - Far—is de m‡ximos (H1-55W),
3 - Far—is de nevoeiro dianteiros (H1-55W). Girar um quarto de volta para a esquerda a tampa de
protec retir‡-la.
 Desligar a ficha.
 Premir a extremidade do agrafo de fixa
libertar. Substituir a l‰mpada.
Ao montar, confirmar a boa posi orienta
 Voltar a ligar a ficha.
 Montar a tampa de protec
flecha para cima e rod‡-la um quarto de volta para adireita. Os far—is est‹o equipados com vidros em policarbonato
revestidos com um verniz protector.
N‹o os limpar com
um pano seco ou abrasivo nem com produtos deter-gentes ou solventes . Utilizar uma esponja e ‡gua de
sab‹o.
4 - Far—is de m’nimos (W 5 W).  Puxar o suporte para tr‡s, retirar a l‰mpada e substi-
tu’-la.
5 - Indicadores de direc 21 W ‰mbar). Rodar um quarto de volta o suporte da l‰mpada e
retir‡-lo.
 Substituir a l‰mpada.
Observa Em algumas condi
(baixas temperaturas, humidade), a presen
embaciamento na face interna do vidro dos far—is Ž normal e desaparece alguns minutos depois de os
acender.
INFORMA‚ÍES PRçTICAS 145

14-04-2003

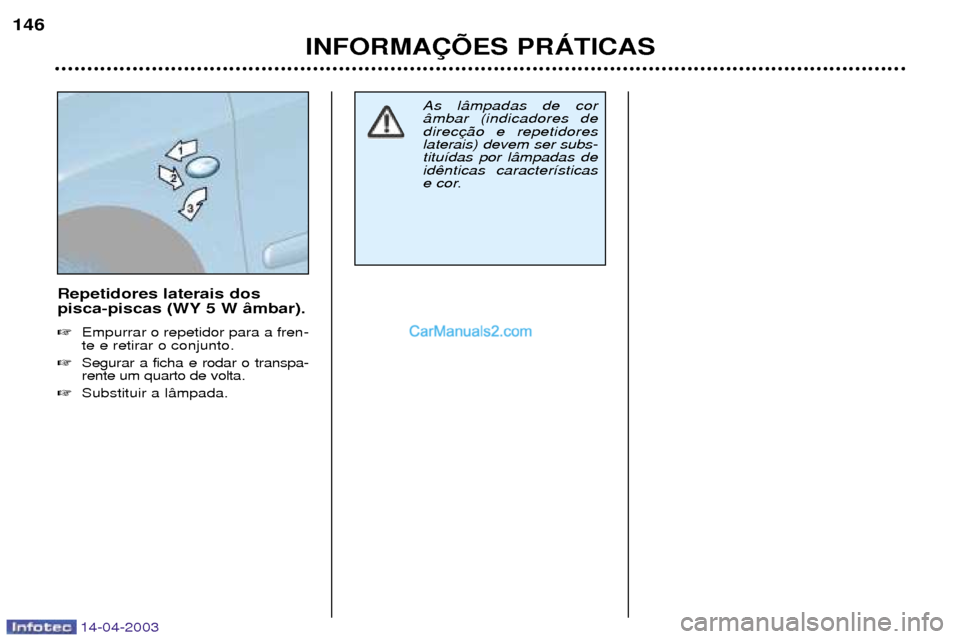

Repetidores laterais dos
pisca-piscas (WY 5 W ‰mbar). Empurrar o repetidor para a fren- te e retirar o conjunto.
 Segurar a ficha e rodar o transpa-rente um quarto de volta.
 Substituir a l‰mpada.
INFORMA‚ÍES PRçTICAS
146
As l‰mpadas de cor
‰mbar (indicadores de direclaterais) devem ser subs-titu’das por l‰mpadas de
id
e cor.

14-04-2003
INFORMA‚ÍES PRçTICAS147
Terceira luz de stop 4 l‰mpadas W 5 W  Retirar com precau soltando as fixalado, perpendicularmente aosentido de fixa
 Inserir uma chave de fendas nosdois orif’cios exteriores Bpara
carregar as duas linguetas C.
 Empurrar a luz para o exterior,mantendo as linguetas premidas.
 Puxar a luz para o exterior,
fazendo-o girar.
 Substituir a l‰mpada defeituosa.
 Na montagem, confirmar que aslinguetas ficam bem encaixadase que a guarnitampa da malafica no seu devido
lugar.
Premir a lingueta Ae retirar o
porta-l‰mpadas,
 Substituir a l‰mpada fundida.
Observa utilizar, caso necess‡-
rio, a chave de rodas para retirar as porcas.
Ao montar, confirmar que o porta- l‰mpadas e o farolim ficam no devi-
do lugar. Luzes da placa de matr’cula (W 5 W)  Inserir um parafuso fino num dos orif’cios da protecrente.
 Empurrar para o exterior para o
desagrafar.
 Retirar a protec
 Substituir a l‰mpada fundida.
Luzes traseiras
1 - Luzes de stop/m’nimos (P 21 W).
2 - M’nimos (R 5 W).
3 - Pisca-piscas (P 21 W).
4 - Luzes de marcha atr‡s (P 21 W),
lado direito.
Luz de nevoeiro (P 21 W), lado esquerdo.
Estas 5 l‰mpadas substituem-seretirando o farolim:  retirar a guarni mala correspondente para ace-der ˆ luz,
 retirar a porca de fixalim no interior da mala.
 retirar a porca de fixalim no exterior da mala.
 retirar o farolim.
 desagrafar o feixe.

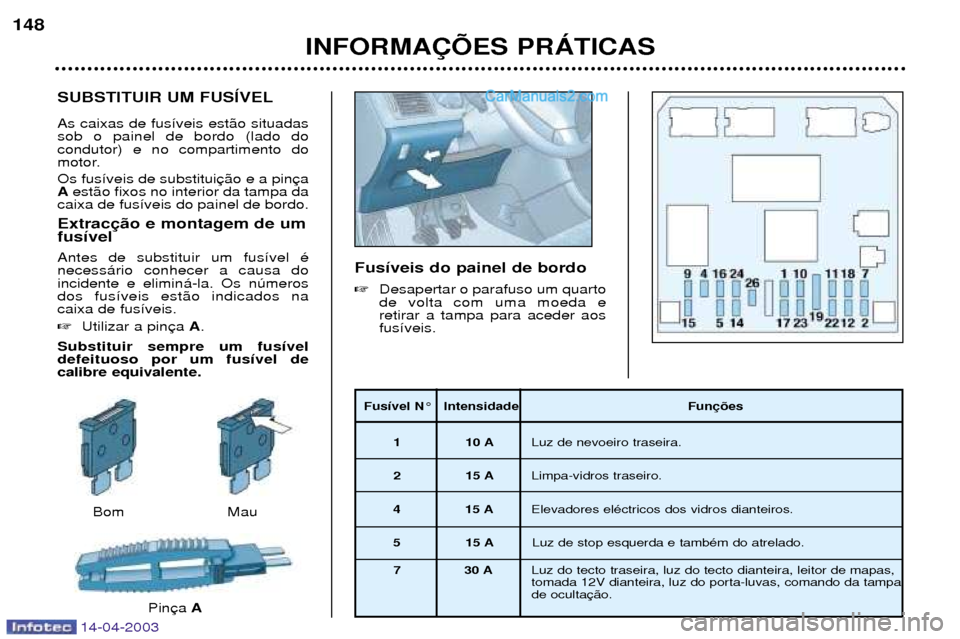

SUBSTITUIR UM FUSêVEL As caixas de fus’veis est‹o situadas sob o painel de bordo (lado docondutor) e no compartimento do
motor. Os fus’veis de substitui Aest‹o fixos no interior da tampa da
caixa de fus’veis do painel de bordo. Extrac fus’vel Antes de substituir um fus’vel Ž necess‡rio conhecer a causa doincidente e elimin‡-la. Os nœmerosdos fus’veis est‹o indicados nacaixa de fus’veis.  Utilizar a pin A.
Substituir sempre um fus’vel defeituoso por um fus’vel decalibre equivalente. Fus’veis do painel de bordo
Desapertar o parafuso um quarto de volta com uma moeda e retirar a tampa para aceder aosfus’veis.
INFORMA‚ÍES PRçTICAS
148
Fus’vel N¡ Intensidade Fun
1 10 A Luz de nevoeiro traseira.
2 15 A Limpa-vidros traseiro.
4 15 A Elevadores elŽctricos dos vidros dianteiros.
5 15 A Luz de stop esquerda e tambŽm do atrelado.
7 30 A Luz do tecto traseira, luz do tecto dianteira, leitor de mapas, tomada 12V dianteira, luz do porta-luvas, comando da tampade oculta
Bom
PinAMau
14-04-2003

14-04-2003
Fus’veis compartimento do motor Caixa de fus’veisPara aceder aos fus’veis situados no compartimento motor (ao lado dabateria) : Soltar a tampa.
Depois das interven muito cuidadosamente a tampa erecolocar a cobertura.
INFORMA‚ÍES PRçTICAS
150
O circuito elŽctrico do seu ve’culo foi concebidopara funcionar com equi-pamentos de sŽrie ouopcionais.
Antes de instalar outros equipa-mentos ou acess—rios elŽctricos noseu ve’culo consulte um Repre-
sentante Autorizado PEUGEOT.
A PEUGEOT declina qualquer responsabilidade pelas despesasocasionadas pela reparave’culo ou pelos maus funciona-mentos resultantes da instalade acess—rios auxiliares n‹o for-necidos e n‹o recomendadospela PEUGEOT e n‹o instaladossegundo as suas prescrinomeadamente para qualqueraparelho cujo consumo sejasuperior a 10 miliamperes. * Os maxi-fus’veis s‹o uma pro- tecelŽctricos. Qualquer intervenneles dever‡ ser efectuada por
um Representante Autorizado
PEUGEOT.
Fus’vel N¡ Intensidade Fun 1* 50 A Grupo Motoventilador
2* 30 A Motobomba ESP/ABS
3* 30 A Electrov‡lvulas ESP/ABS
4* 70 A Alimenta
5* 70 A Alimenta
6* 20 A Bancos aquecidos
7* 30 A Chave de igni
8* 70 A Grupo electro-bomba da direc

14-04-2003
INFORMA‚ÍES PRçTICAS151

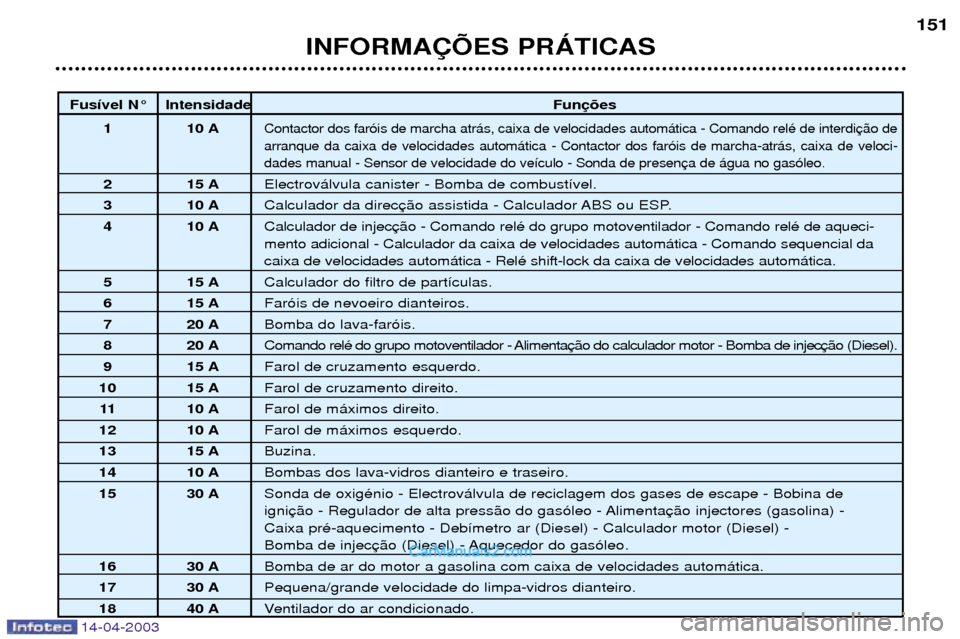

Fus’vel N¡ Intensidade
Fun
1 10 A
Contactor dos far—is de marcha atr‡s, caixa de velocidades autom‡tica - Comando relŽ de interdi arranque da caixa de velocidades autom‡tica - Contactor dos far—is de marcha-atr‡s, caixa de veloci-dades manual - Sensor de velocidade do ve’culo - Sonda de presen
2 15 A Electrov‡lvula canister - Bomba de combust’vel.
3 10 A Calculador da direc
4 10 A Calculador de injecmento adicional - Calculador da caixa de velocidades autom‡tica - Comando sequencial dacaixa de velocidades autom‡tica - RelŽ shift-lock da caixa de velocidades autom‡tica.
5 15 A Calculador do filtro de part’culas.
6 15 A Far—is de nevoeiro dianteiros.
7 20 A Bomba do lava-far—is.
8 20 A Comando relŽ do grupo motoventilador - Alimenta
9 15 A Farol de cruzamento esquerdo.
10 15 A Farol de cruzamento direito.
11 10 A Farol de m‡ximos direito.
12 10 A Farol de m‡ximos esquerdo.
13 15 A Buzina.
14 10 A Bombas dos lava-vidros dianteiro e traseiro.
15 30 A Sonda de oxigŽnio - Electrov‡lvula de reciclagem dos gases de escape - Bobina de
igniCaixa prŽ-aquecimento - Deb’metro ar (Diesel) - Calculador motor (Diesel) -
Bomba de injec
16 30 A Bomba de ar do motor a gasolina com caixa de velocidades autom‡tica.
17 30 A Pequena/grande velocidade do limpa-vidros dianteiro.
18 40 A Ventilador do ar condicionado.
