Page 145 of 173

22-09-2003
INFORMA‚ÍES PRçTICAS133

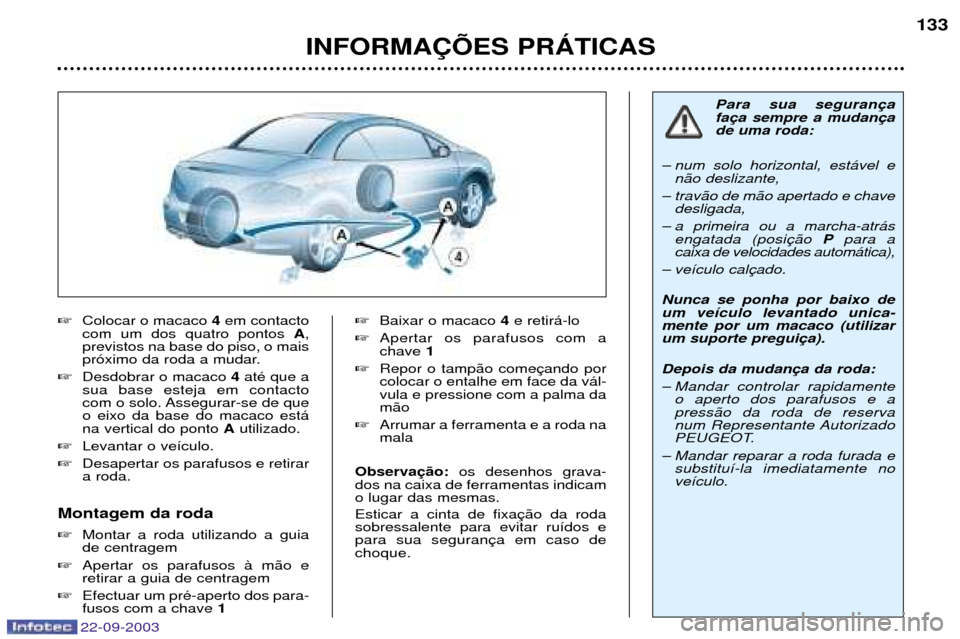

Colocar o macaco 4em contacto
com um dos quatro pontos A,
previstos na base do piso, o mais
pr—ximo da roda a mudar.
Desdobrar o macaco 4atŽ que a
sua base esteja em contacto
com o solo. Assegurar-se de queo eixo da base do macaco est‡na vertical do ponto Autilizado.
Levantar o ve’culo.
Desapertar os parafusos e retirara roda.
Montagem da roda Montar a roda utilizando a guia de centragem
Apertar os parafusos ˆ m‹o eretirar a guia de centragem
Efectuar um prŽ-aperto dos para-fusos com a chave 1
Baixar o macaco 4e retir‡-lo
Apertar os parafusos com achave 1
Repor o tamp‹o comecolocar o entalhe em face da v‡l-vula e pressione com a palma dam‹o
Arrumar a ferramenta e a roda namala
Observa os desenhos grava-
dos na caixa de ferramentas indicamo lugar das mesmas. Esticar a cinta de fixa sobressalente para evitar ru’dos epara sua seguranchoque. Para sua seguranfade uma roda:
Ð num solo horizontal, est‡vel e n‹o deslizante,
Ð trav‹o de m‹o apertado e chave desligada,
Ð a primeira ou a marcha-atr‡s engatada (posi Ppara a
caixa de velocidades autom‡tica),
Ð ve’culo cal Nunca se ponha por baixo de um ve’culo levantado unica-mente por um macaco (utilizarum suporte pregui Depois da mudan
Ð Mandar controlar rapidamente o aperto dos parafusos e a press‹o da roda de reserva
num Representante Autorizado
PEUGEOT.
Ð Mandar reparar a roda furada e substitu’-la imediatamente nove’culo.
Page 146 of 173

22-09-2003
INFORMA‚ÍES PRçTICAS
134
Particularidades ligadas ˆs jantes de alum’nio
Tamp›es de parafusosOs parafusos das rodas de alum’nio est‹o cobertos com tamp›es cro-mados. Retir‡-los com a ferramenta
6antes
de desapertar os parafusos. Montagem da roda de reserva Se o ve’culo estiver equipado com roda de reserva em chapa, Ž
normal,
ao apertar os parafusos, que as anil-has n‹o fiquem em contacto com a
jante. A fixaassegurada pelo apoio c—nico decada parafuso. Montagem de pneus para neve Se equipar o seu ve’culo com pneus para neve montados em jantes dechapa, deve utilizar imperativamente
parafusos espec’ficos dispon’veis na
rede PEUGEOT. Parafusos anti-roubo Se as jantes estiverem equipadas com parafusos anti-roubo (um porroda), Ž necess‡rio retirar o tamp‹ocromado e em seguida, com a ferra-menta
6, a protec
os reveste antes de os desapertarcom uma das duas chaves de caixaanti-roubo (que lhe foram fornecidasna entrega do ve’culo com a segun-da chave e o cart‹o confidencial) e achave de rodas 1.
Observa tome cuidadosamente
nota do nœmero gravado na cabeda chave de caixa anti-roubo. Isto
permite-lhe obter, na sua rede, umaoutra chave de caixa anti-roubo.
Page 147 of 173

22-09-2003
INFORMA‚ÍES PRçTICAS135
SUBSTITUIR UMA LåMPADA Far—is da frente Observa
no lado direito, retire a tampa de protec
fixada por dois pregos de pl‡stico, para aceder ˆs l‰mpadas. Manipular as l‰mpadas com um pano seco.
1 - Far—is de mŽdios: (H7-55 W),
2 - Far—is de m‡ximos (H1-55 W),
3 - Far—is de nevoeiro dianteiros (H1-55 W). Girar um quarto de volta para a esquerda a tampa de
protec
Desligar a ficha.
Premir a extremidade do agrafo de fixa Substituir a l‰mpada.
Ao montar, confirmar a boa posi orienta
Voltar a ligar a ficha.
Montar a tampa de protecpara cima e rod‡-la um quarto de volta para a direita. Os far—is est‹o equipados com vidros em policarbonato
revestidos com um verniz protector.
N‹o os limpar com
um pano seco ou abrasivo nem com produtos detergen-tes ou solventes . Utilizar uma esponja e ‡gua de sab‹o.
4 - Far—is de m’nimos (W 5 W). Puxar o suporte para tr‡s, retirar a l‰mpada e substitu’-la.
5 - Indicadores de direc 21 W ‰mbar). Rodar um quarto de volta o suporte da l‰mpada e retir‡-lo.
Substituir a l‰mpada.
Observa Em algumas condi
temperaturas, humidade), a presen
na face interna do vidro dos far—is Ž normal e desaparece
alguns minutos depois de os acender.
Page 148 of 173

22-09-2003
INFORMA‚ÍES PRçTICAS
136
Repetidores laterais dos
pisca-piscas (WY 5 W ‰mbar).
Empurrar o repetidor para a frente e retirar o conjunto.
Segurar a ficha e rodar o trans-parente um quarto de volta.
Substituir a l‰mpada. Luzes traseiras
1 - Luzes de stop/m’nimos
(diodos)
2 - M’nimos (diodos)
3 - Pisca-piscas (P 21 W)
4 - Luzes de marcha atr‡s (P 21 W), lado direito.
Luz de nevoeiro (P 21 W), lado esquerdo. Indicadores de direc
retirar os tr nidente para aceder ˆ luz (utilizar o
conector terminal Torx TM
20 da
ferramenta Csituada no estojo
da documenta
retirar a porca de fixalim no interior da mala,
retirar o farolim,
desapertar de um quarto de voltao porta-l‰mpada 5,
retirar o porta-l‰mpadas,
Substituir a l‰mpada fundida.
Observa Ao montar, confirmar
que o porta-l‰mpada e o farolim
ficam no devido lugar.
As l‰mpadas de cor‰mbar (indicadores dedireclaterais) devem ser subs-titu’das por l‰mpadas de
id
Qualquer interven nos far—is a diodo dever‡ser efctuada pelo seuRepresentante Autorizado
PEUGEOT.
Page 149 of 173

22-09-2003
INFORMA‚ÍES PRçTICAS
136
Repetidores laterais dos
pisca-piscas (WY 5 W ‰mbar).
Empurrar o repetidor para a frente e retirar o conjunto.
Segurar a ficha e rodar o trans-parente um quarto de volta.
Substituir a l‰mpada. Luzes traseiras
1 - Luzes de stop/m’nimos
(diodos)
2 - M’nimos (diodos)
3 - Pisca-piscas (P 21 W)
4 - Luzes de marcha atr‡s (P 21 W), lado direito.
Luz de nevoeiro (P 21 W), lado esquerdo. Indicadores de direc
retirar os tr nidente para aceder ˆ luz (utilizar o
conector terminal Torx TM
20 da
ferramenta Csituada no estojo
da documenta
retirar a porca de fixalim no interior da mala,
retirar o farolim,
desapertar de um quarto de voltao porta-l‰mpada 5,
retirar o porta-l‰mpadas,
Substituir a l‰mpada fundida.
Observa Ao montar, confirmar
que o porta-l‰mpada e o farolim
ficam no devido lugar.
As l‰mpadas de cor‰mbar (indicadores dedireclaterais) devem ser subs-titu’das por l‰mpadas de
id
Qualquer interven nos far—is a diodo dever‡ser efctuada pelo seuRepresentante Autorizado
PEUGEOT.
Page 150 of 173
22-09-2003
INFORMA‚ÍES PRçTICAS137
Luzes da placa de matr’cula (W 5 W)
Inserir um parafuso fino num dos orif’cios da protecrente.
Empurrar para o exterior para o
desagrafar.
Retirar a protec
Substituir a l‰mpada fundida.
Terceira luz de stop (diodos)
Farol de marcha atr‡s/ Luz de nevoeiro traseira Desagrafar em dois pontos o forro da tampa da mala corres-pondente,
Afastar delicadamente o forropara aceder ao porta-l‰mpada 6,
Desapertar de um quarto devolta o porta-l‰mpada,
retirar o porta-l‰mpada,
substituir a l‰mpada fundida.
Observa Ao voltar a montar,
verificar a colocaporta-l‰mpada.
Qualquer interven nos far—is a diodo dever‡ser efectuada pelo seuRepresentante Autorizado
PEUGEOT.
Page 151 of 173
INFORMA‚ÍES PRçTICAS
138

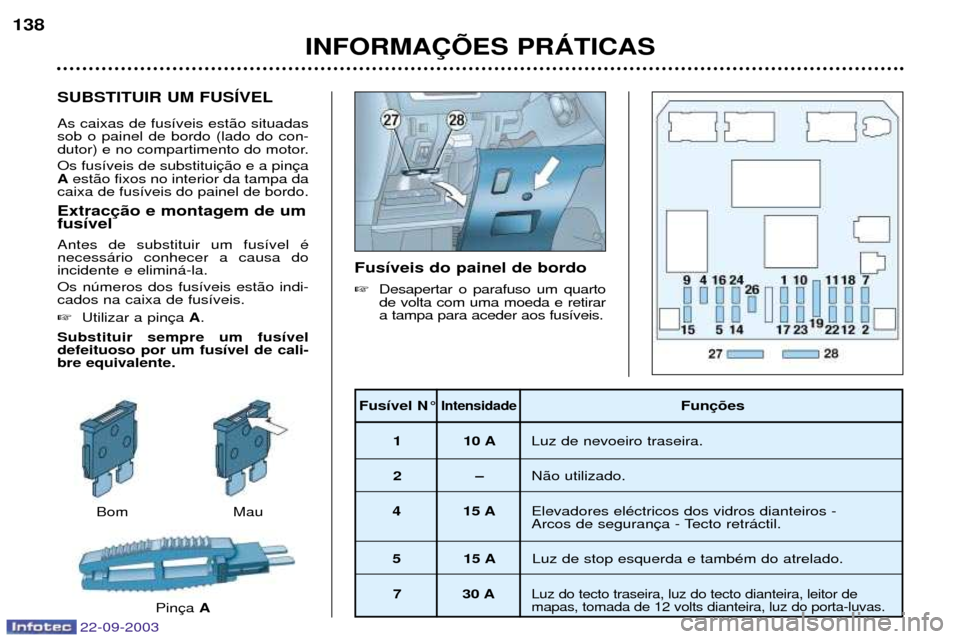

SUBSTITUIR UM FUSêVEL As caixas de fus’veis est‹o situadas sob o painel de bordo (lado do con-
dutor) e no compartimento do motor. Os fus’veis de substitui A
est‹o fixos no interior da tampa da
caixa de fus’veis do painel de bordo. Extrac fus’vel Antes de substituir um fus’vel Ž necess‡rio conhecer a causa doincidente e elimin‡-la. Os nœmeros dos fus’veis est‹o indi- cados na caixa de fus’veis. Utilizar a pin A.
Substituir sempre um fus’vel defeituoso por um fus’vel de cali-bre equivalente. Fus’veis do painel de bordo
Desapertar o parafuso um quarto de volta com uma moeda e retirara tampa para aceder aos fus’veis.
Fus’vel N¡IntensidadeFun
1 10 A Luz de nevoeiro traseira.
2Ð N‹o utilizado.
4 15 A Elevadores elŽctricos dos vidros dianteiros -
Arcos de seguran
5 15 A Luz de stop esquerda e tambŽm do atrelado.
7 30 A
Luz do tecto traseira, luz do tecto dianteira, leitor demapas, tomada de 12 volts dianteira, luz do porta-luvas.
Bom
PinAMau
22-09-2003
Page 152 of 173

22-09-2003
INFORMA‚ÍES PRçTICAS
140
Fus’veis compartimento do motor Caixa de fus’veisPara aceder aos fus’veis situados no compartimento motor (ao lado dabateria):
Soltar a tampa.
Depois das interven muito cuidadosamente a tampa erepor a cobertura.
Fus’vel N¡ Intensidade Fun 1* 50 A Grupo Motoventilador.
2* 30 A Motobomba ESP/ABS.
3* 30 A Electrov‡lvulas ESP/ABS.
4* 70 A Alimenta
5* 70 A Alimenta
6* 60 A Bancos aquecidos - Bomba tecto retr‡ctil.
7* 30 A Chave de igni
8* 70 A Grupo electro-bomba da direc
Fus’vel Intensidade Fun
externo II¡
FV1* 20 A Grupo moto-ventilador mono-velocidade.
FV2* 30 A Grupo moto-ventilador dupla velocidade.
O circuito elŽctrico do seu ve’culo foi concebido parafuncionar com equipamen-tos de sŽrie ou opcionais.
Antes de instalar outros equipamen-tos ou acess—rios elŽctricos no seuve’culo consulte um Representante
Autorizado PEUGEOT.
A PEUGEOT declina qualquer responsabilidade pelas despesasocasionadas pela reparave’culo ou pelos maus funciona-mentos resultantes da instalade acess—rios auxiliares n‹o for-necidos e n‹o recomendadospela PEUGEOT e n‹o instaladossegundo as suas prescrinomeadamente para qualqueraparelho cujo consumo seja supe-rior a 10 miliamperes.
* Os maxi-fus’veis s‹o uma protec- elŽctricos. Qualquer intervennos maxi-fus’veis e nos fus’veisexternos dever‡ ser efectuada
por um Representante Autorizado
PEUGEOT.
