Vue d’ensemble et utilisation
d Avertissement :
Contrôler la bonne fixation du
Top-case après une chute ou
le renversement de la moto !
Charger le Top-case à 5 kg
maxi !
Il est recommandé de ne pas
dépasser une vitesse de
130 km/h avec le Top-case !

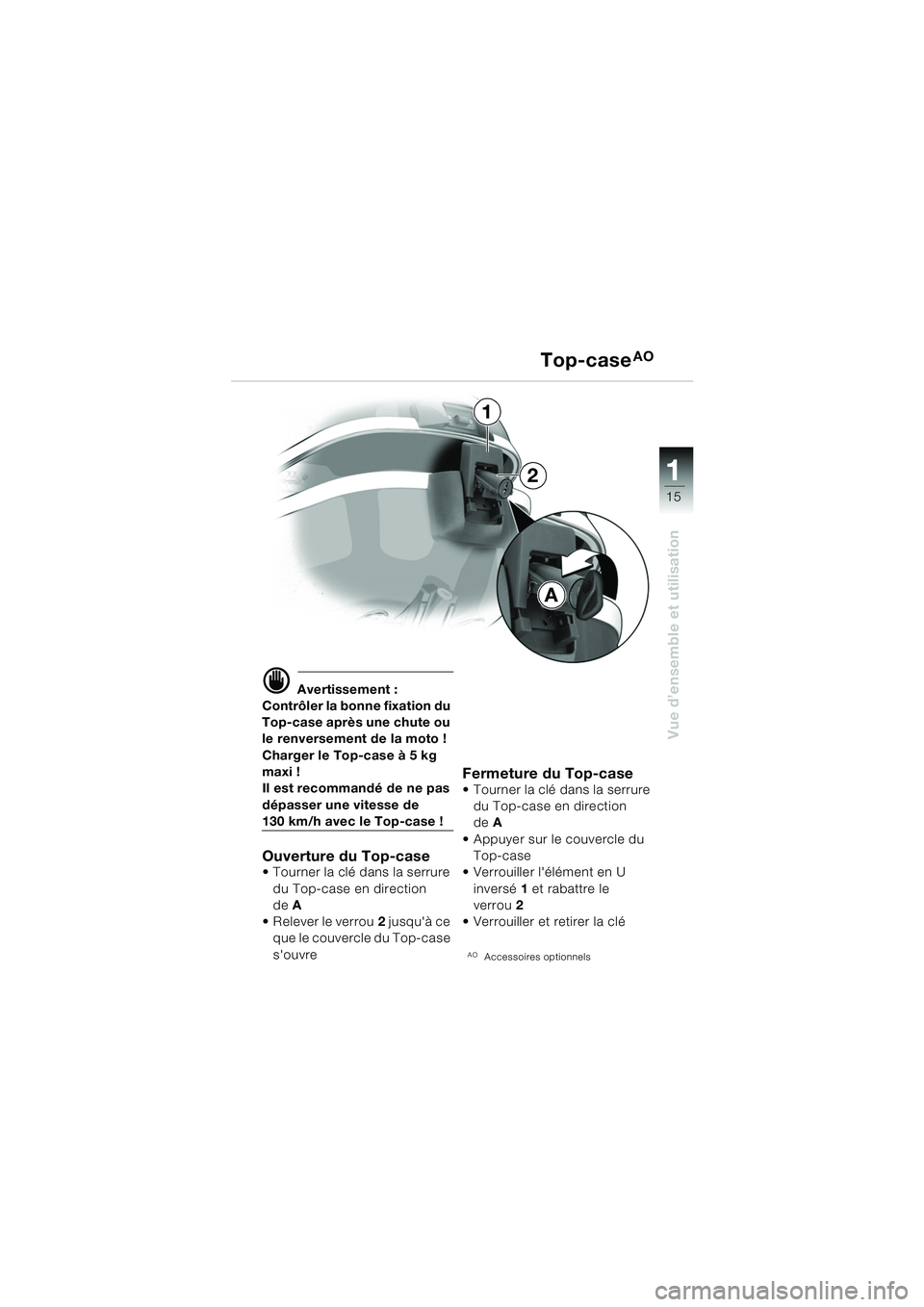

Ouverture du Top-case Tourner la clé dans la serrure
du Top-case en direction
de A
 Relever le verrou 2 jusqu'à ce
que le couvercle du Top-case
s'ouvre
Fermeture du Top-case Tourner la clé dans la serrure
du Top-case en direction
de A
 Appuyer sur le couvercle du Top-case
 Verrouiller l'élément en U
inversé 1 et rabattre le
verrou 2
 Verrouiller et retirer la clé
AOAccessoires optionnels
Top-caseAO
A
2
1
10R13bkf4.book Seite 15 Montag, 22. September 2003 3:34 15

11
16
Vue d’ensemble et utilisation
A
32

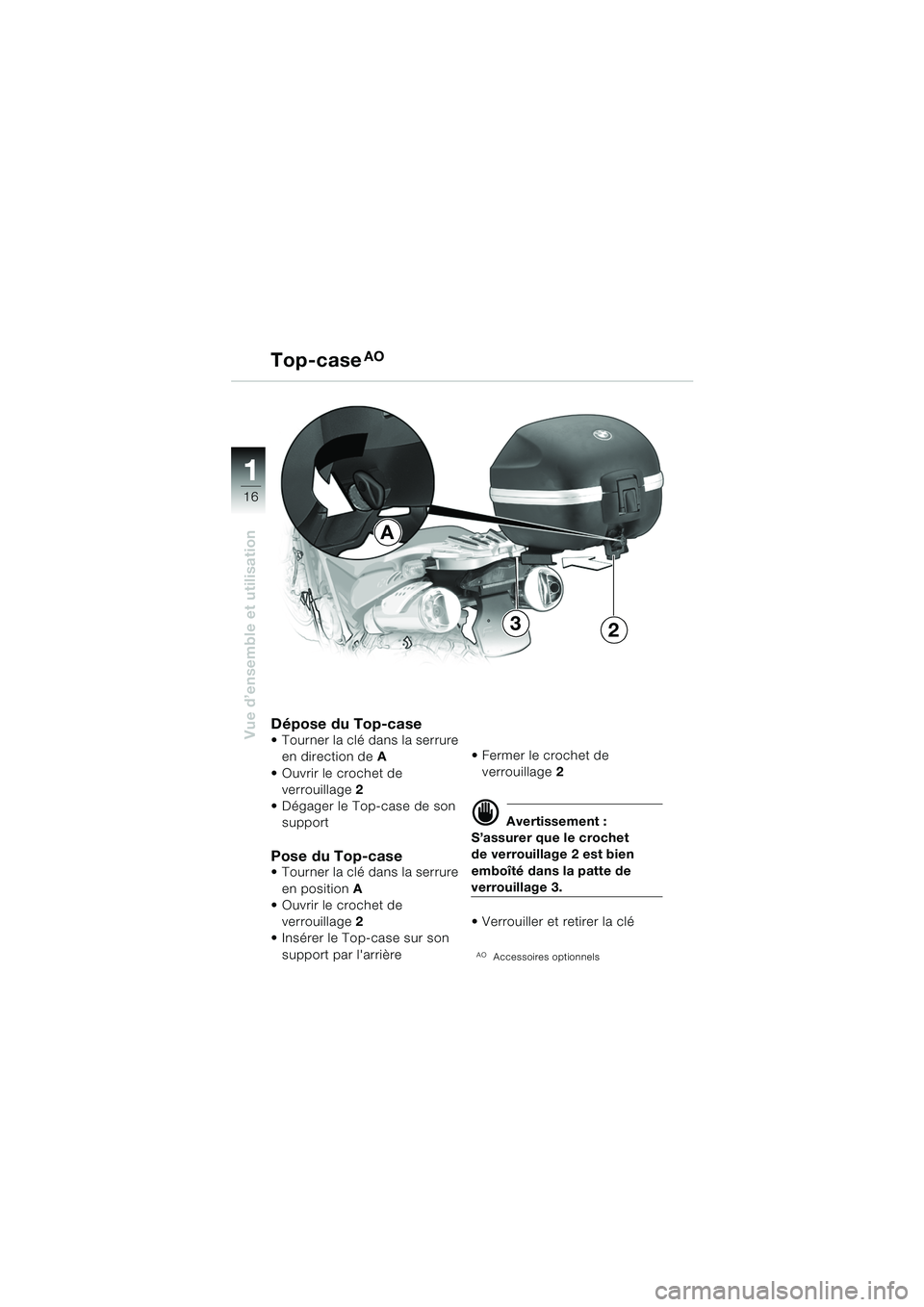

Dépose du Top-case Tourner la clé dans la serrure en direction de A
 Ouvrir le crochet de verrouillage 2
 Dégager le Top-case de son support
Pose du Top-case Tourner la clé dans la serrure
en position A
 Ouvrir le crochet de
verrouillage 2
 Insérer le Top-case sur son
support par l'arrière  Fermer le crochet de
verrouillage 2
d Avertissement :
S’assurer que le crochet
de verrouillage 2 est bien
emboîté dans la patte de
verrouillage 3.
 Verrouiller et retirer la clé
AOAccessoires optionnels
Top-caseAO
10R13bkf4.book Seite 16 Montag, 22. September 2003 3:34 15

111
17
Vue d’ensemble et utilisation
34
1
2
A
d Avertissement :
Toujours contrôler la fixation
de la valise-coffre après une
chute ou le renversement de
la moto !
La charge maximale admissi-
ble est de 5 kg par valise !
Il est recommandé de ne pas
dépasser 130 km/h avec des
valises-coffres !

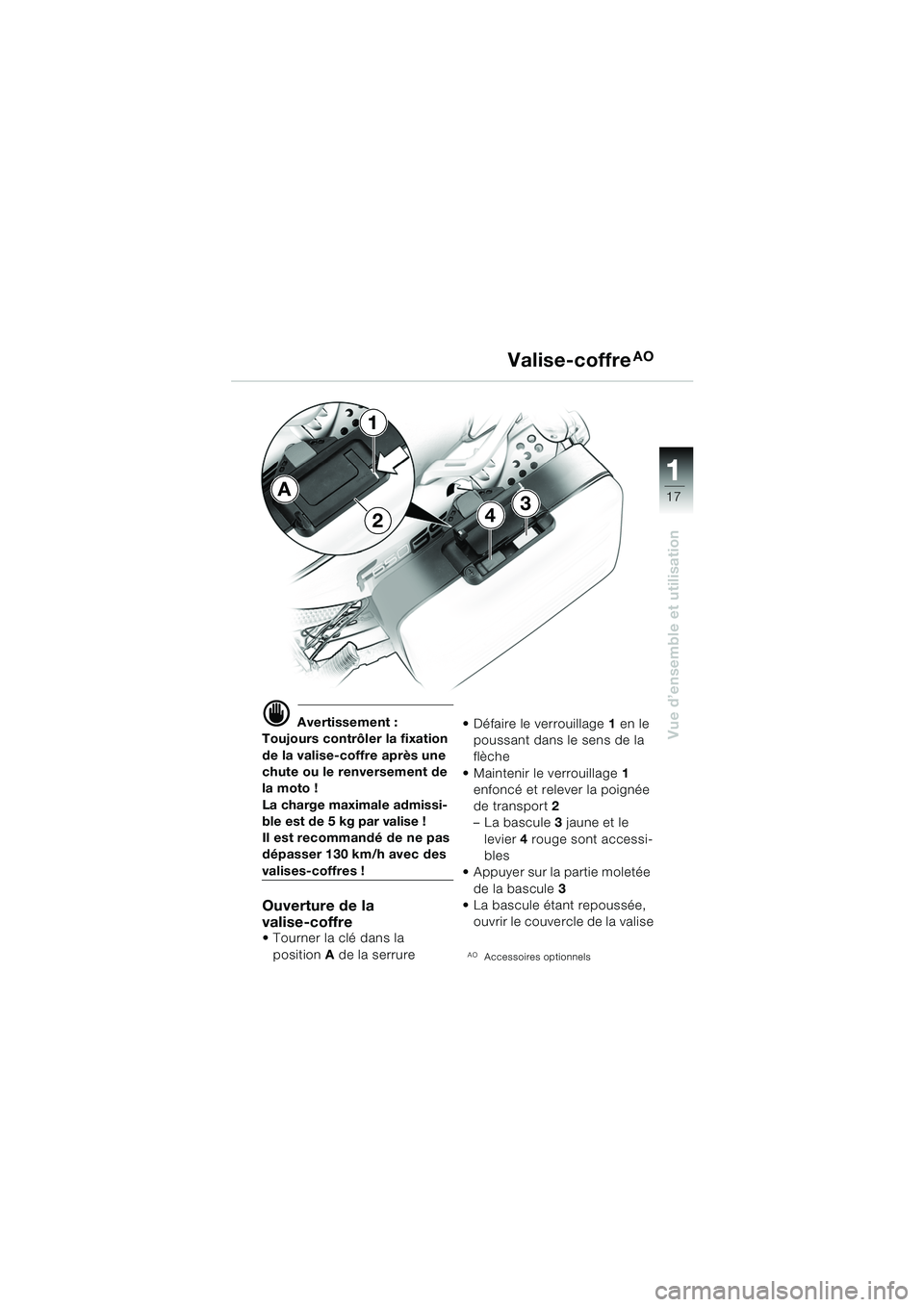

Ouverture de la
valise-coffre
• Tourner la clé dans la
position A de la serrure  Défaire le verrouillage
1 en le
poussant dans le sens de la
flèche
 Maintenir le verrouillage 1
enfoncé et relever la poignée
de transport 2
–La bascule 3 jaune et le
levier 4 rouge sont accessi-
bles
 Appuyer sur la partie moletée
de la bascule 3
 La bascule étant repoussée,
ouvrir le couvercle de la valiseAOAccessoires optionnels
Valise-coffreAO
10r1301f4.fm Seite 17 Dienstag, 30. September 2003 2:03 14

11
18
Vue d’ensemble et utilisation
Valise-coffreAO

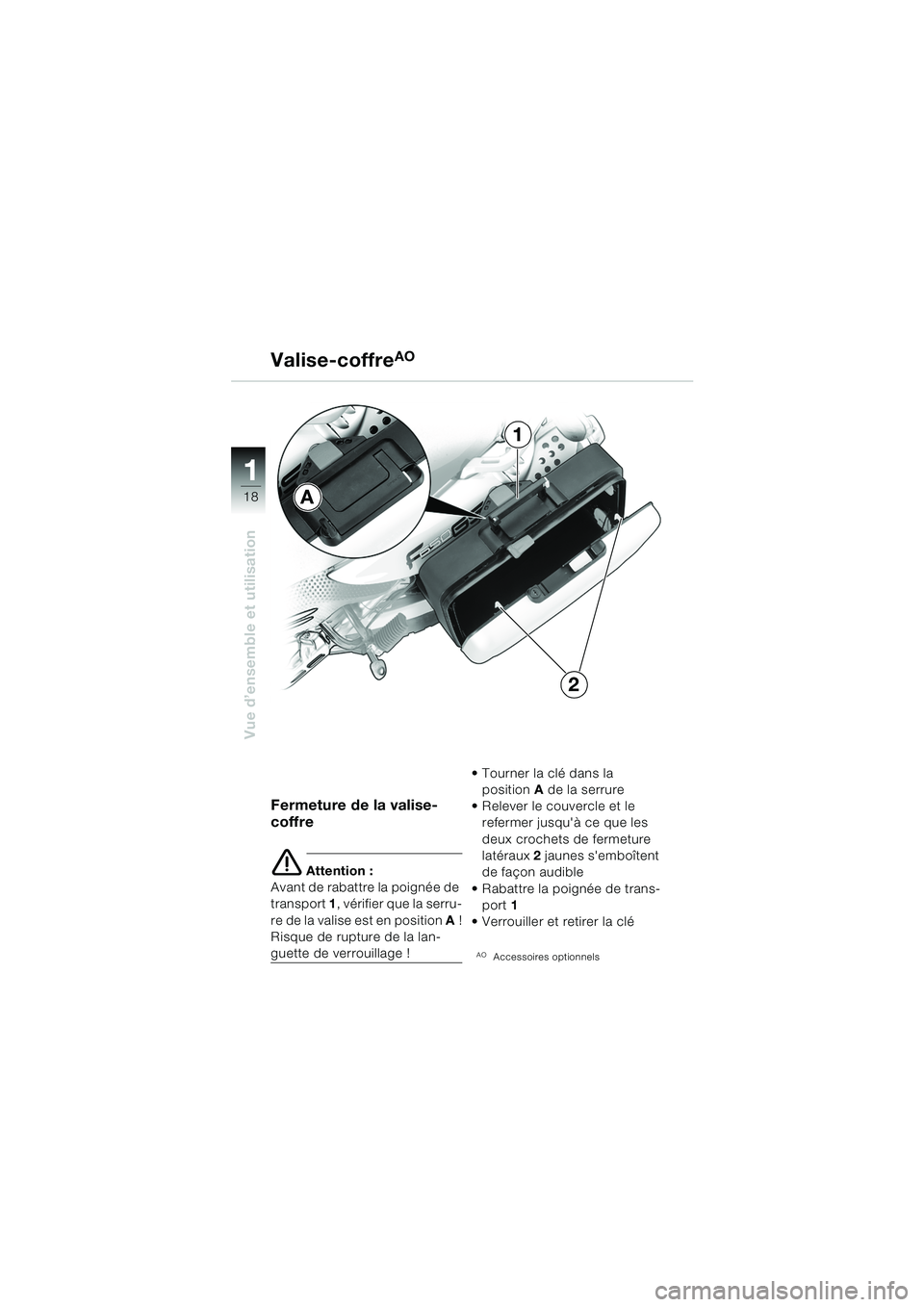

Fermeture de la valise-
coffre
e Attention :
Avant de rabattre la poignée de
transport 1, vérifier que la serru-
re de la valise est en position A!
Risque de rupture de la lan-
guette de verrouillage !  Tourner la clé dans la
position A de la serrure
 Relever le couvercle et le refermer jusqu'à ce que les
deux crochets de fermeture
latéraux 2 jaunes s'emboîtent
de façon audible
 Rabattre la poignée de trans- port 1
 Verrouiller et retirer la cléAOAccessoires optionnels
A
1
2
10R13bkf4.book Seite 18 Montag, 22. September 2003 3:34 15

111
19
Vue d’ensemble et utilisation
B
2
3
1
A
B
A

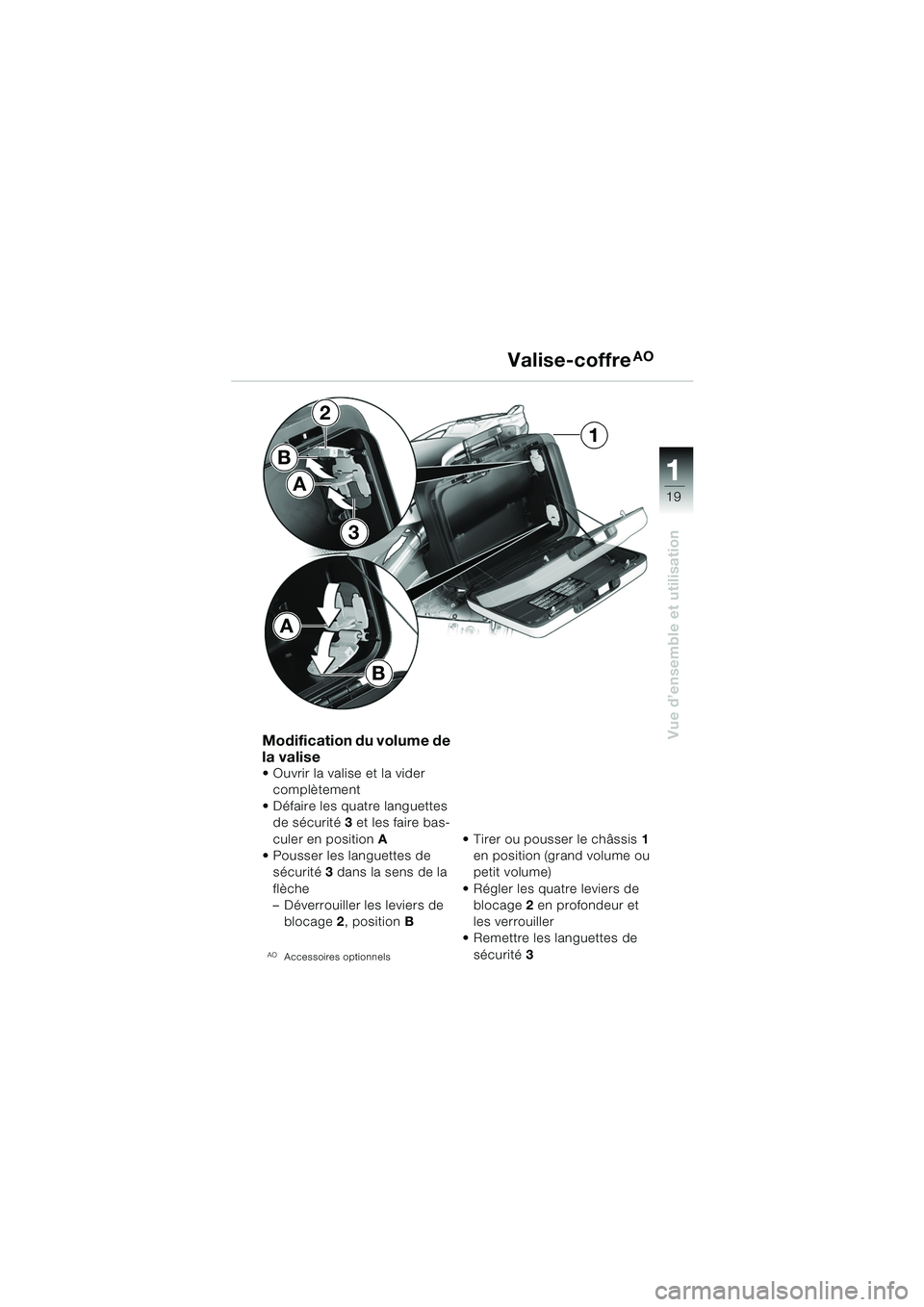

Modification du volume de
la valise
 Ouvrir la valise et la vider complètement
 Défaire les quatre languettes de sécurité 3 et les faire bas-
culer en position A
 Pousser les languettes de sécurité 3 dans la sens de la
flèche
– Déverrouiller les leviers de blocage 2, position B
AOAccessoires optionnels
 Tirer ou pousser le châssis 1
en position (grand volume ou
petit volume)
 Régler les quatre leviers de blocage 2 en profondeur et
les verrouiller
 Remettre les languettes de
sécurité 3
Valise-coffreAO
10R13bkf4.book Seite 19 Montag, 22. September 2003 3:34 15

11
20
Vue d’ensemble et utilisation
Valise-coffreAO

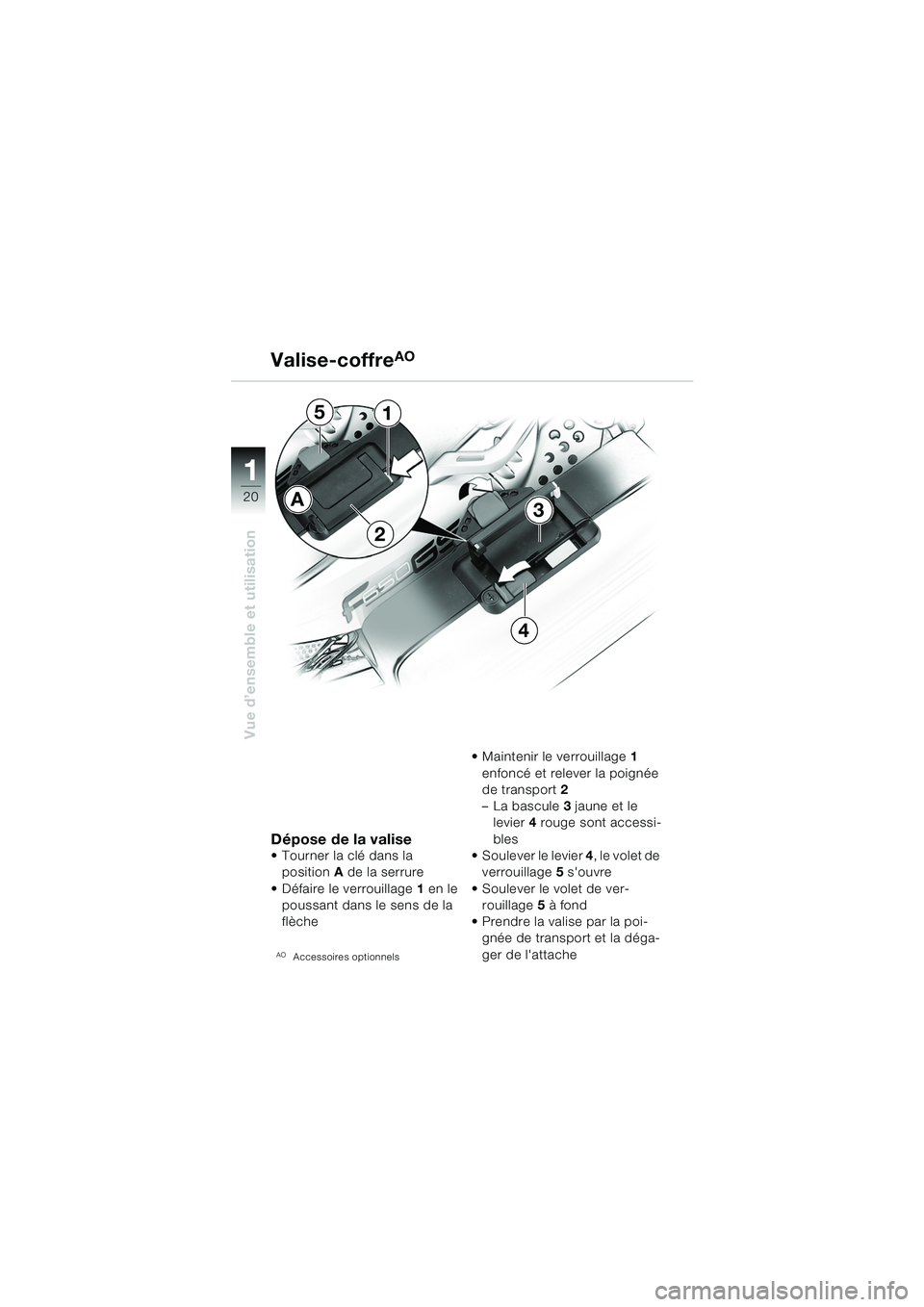

Dépose de la valise
• Tourner la clé dans la position A de la serrure
 Défaire le verrouillage 1 en le
poussant dans le sens de la
flèche
AOAccessoires optionnels
 Maintenir le verrouillage 1
enfoncé et relever la poignée
de transport 2
–La bascule 3 jaune et le
levier 4 rouge sont accessi-
bles
 Soulever le levier 4, le volet de
verrouillage 5 s'ouvre
 Soulever le volet de ver- rouillage 5 à fond
 Prendre la valise par la poi- gnée de transport et la déga-
ger de l'attache
3
4
5
A
1
2
10r1301f4.fm Seite 20 Dienstag, 30. September 2003 2:05 14

111
21
Vue d’ensemble et utilisation
Valise-coffreAO

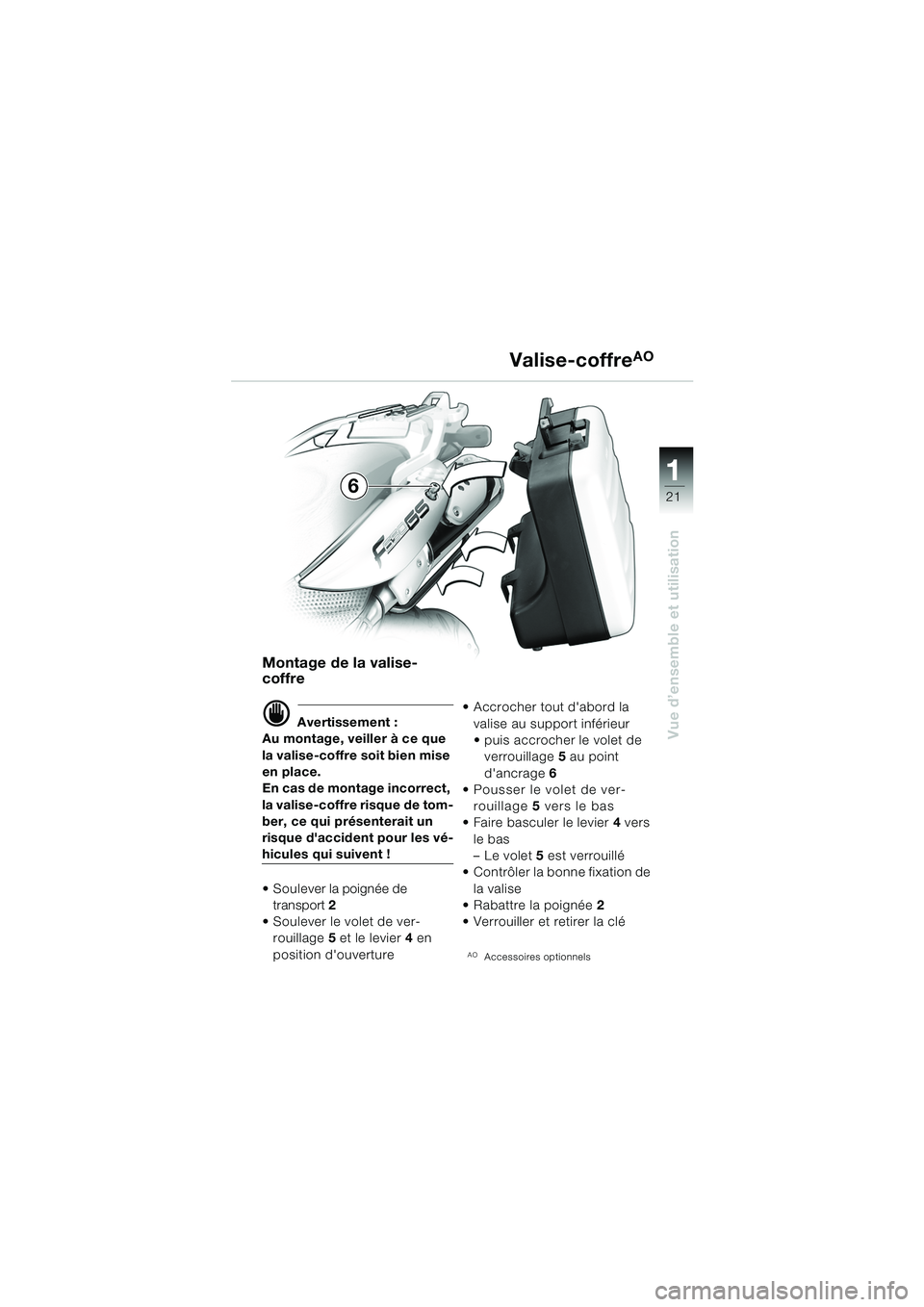

Montage de la valise-
coffre
d Avertissement :
Au montage, veiller à ce que
la valise-coffre soit bien mise
en place.
En cas de montage incorrect,
la valise-coffre risque de tom-
ber, ce qui présenterait un
risque d'accident pour les vé-
hicules qui suivent !
• Soulever la poignée de transport 2
 Soulever le volet de ver- rouillage 5 et le levier 4 en
position d'ouverture  Accrocher tout d'abord la
valise au support inférieur
 puis accrocher le volet de verrouillage 5 au point
d'ancrage 6
 Pousser le volet de ver-
rouillage 5 vers le bas
 Faire basculer le levier 4 vers
le bas
–Le volet 5 est verrouillé
 Contrôler la bonne fixation de
la valise
 Rabattre la poignée 2
 Verrouiller et retirer la clé
AOAccessoires optionnels
6
10r1301f4.fm Seite 21 Dienstag, 30. September 2003 2:06 14

22
Contrôle de sécurité
2

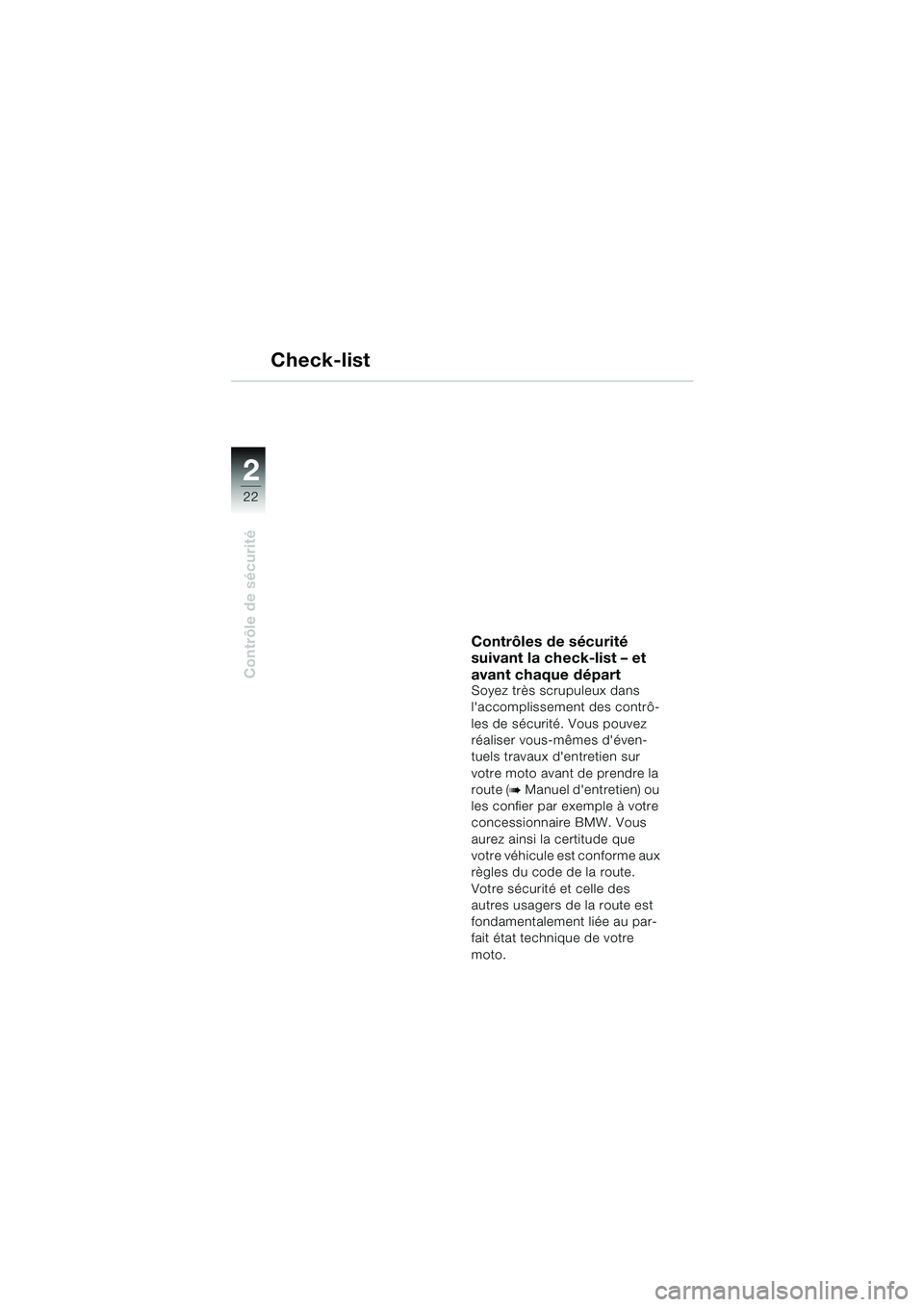

Contrôles de sécurité
