2003 BMW MOTORRAD F 650 CS Manual do condutor (in Portuguese)

111
7
Visão geral e comando

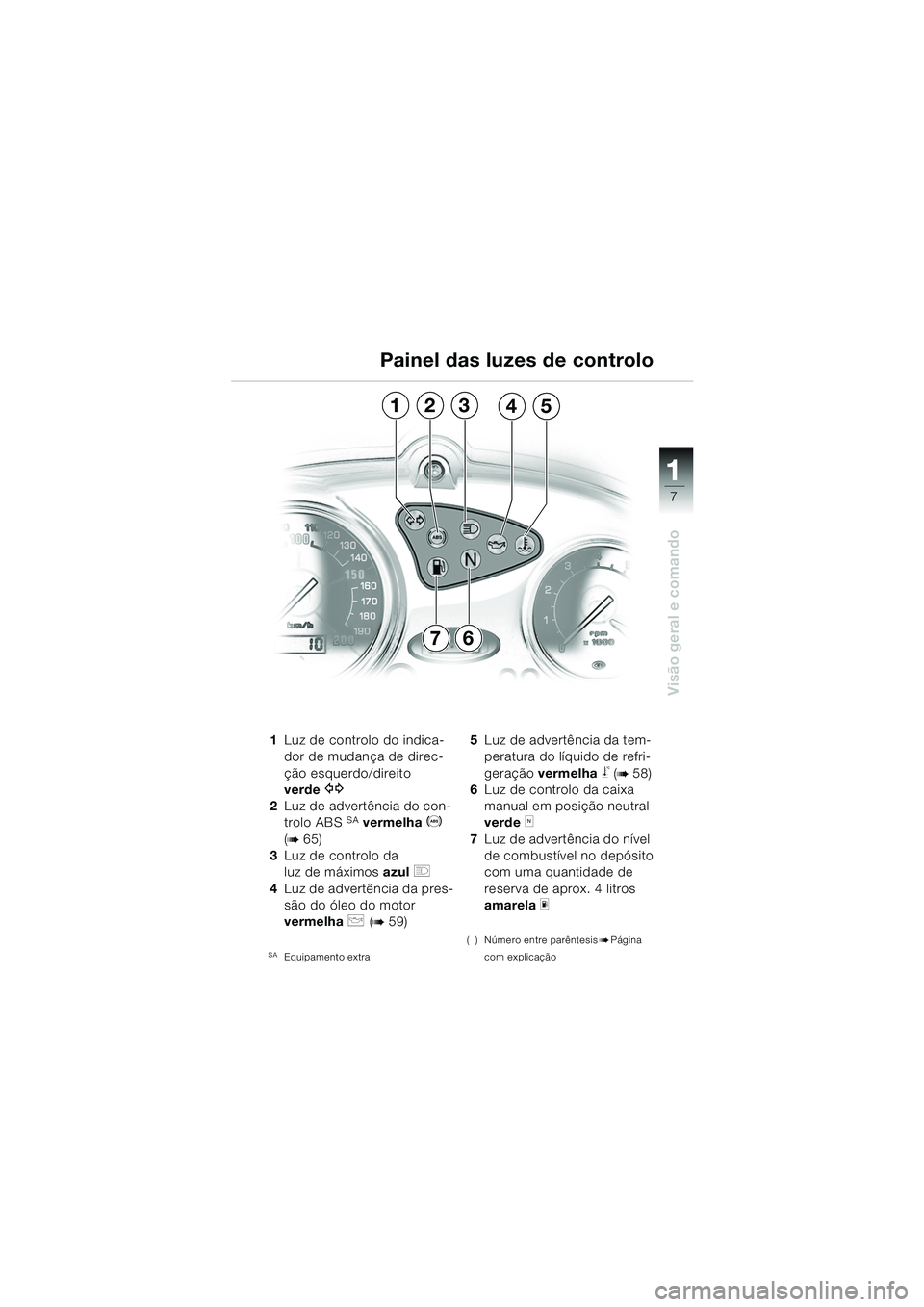

1Luz de controlo do indica-
dor de mudança de direc-
ção esquerdo/direito
verde
Z
2Luz de advertência do con-
trolo ABS SA vermelha D
(b65)
3 Luz de controlo da
luz de máximos azul
q
4Luz de advertência da pres-
são do óleo do motor
vermelha
p (b59)
SAEquipamento extra
5Luz de advertência da tem-
peratura do líquido de refri-
geração vermelha
j (b58)
6 Luz de controlo da caixa
manual em posição neutral
verde
k
7Luz de advertência do nível
de combustível no depósito
com uma quantidade de
reserva de aprox. 4 litros
amarela
m
( ) Número entre parêntesisbPágina
com explicação
Painel das luzes de controlo
13542
76
10K14bkp2.book Seite 7 Montag, 15. September 2003 1:11 13

11
8
Visão geral e comando

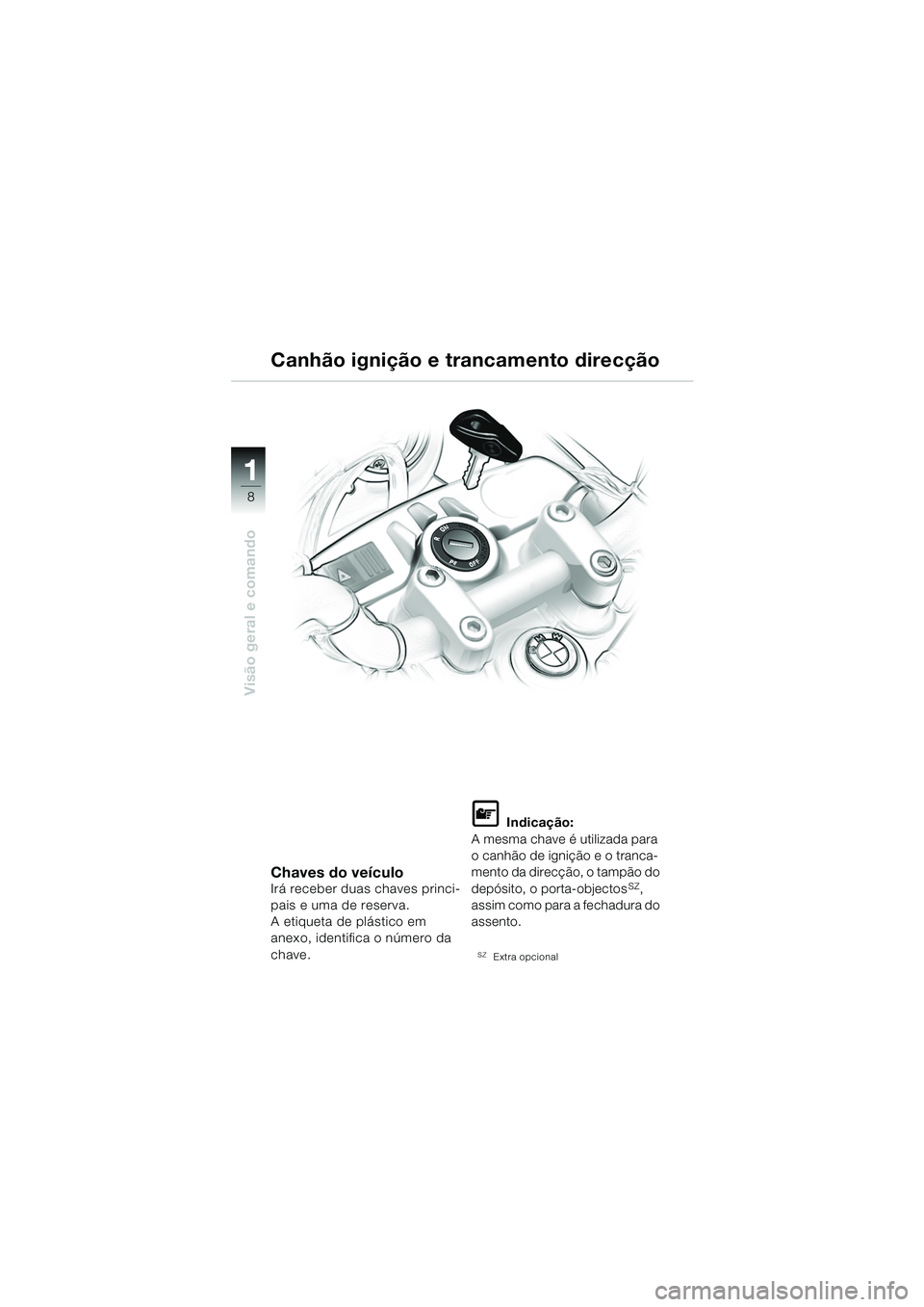

Chaves do veículoIrá receber duas chaves princi-
pais e uma de reserva.
A etiqueta de plástico em
anexo, identifica o número da
chave.
L Indicação:
A mesma chave é utilizada para
o canhão de ignição e o tranca-
mento da direcção, o tampão do
depósito, o porta-objectos
SZ,
assim como para a fechadura do
assento.
SZExtra opcional
Canhão ignição e trancamento direcção
10K14bkp2.book Seite 8 Montag, 15. September 2003 1:11 13

111
9
Visão geral e comando

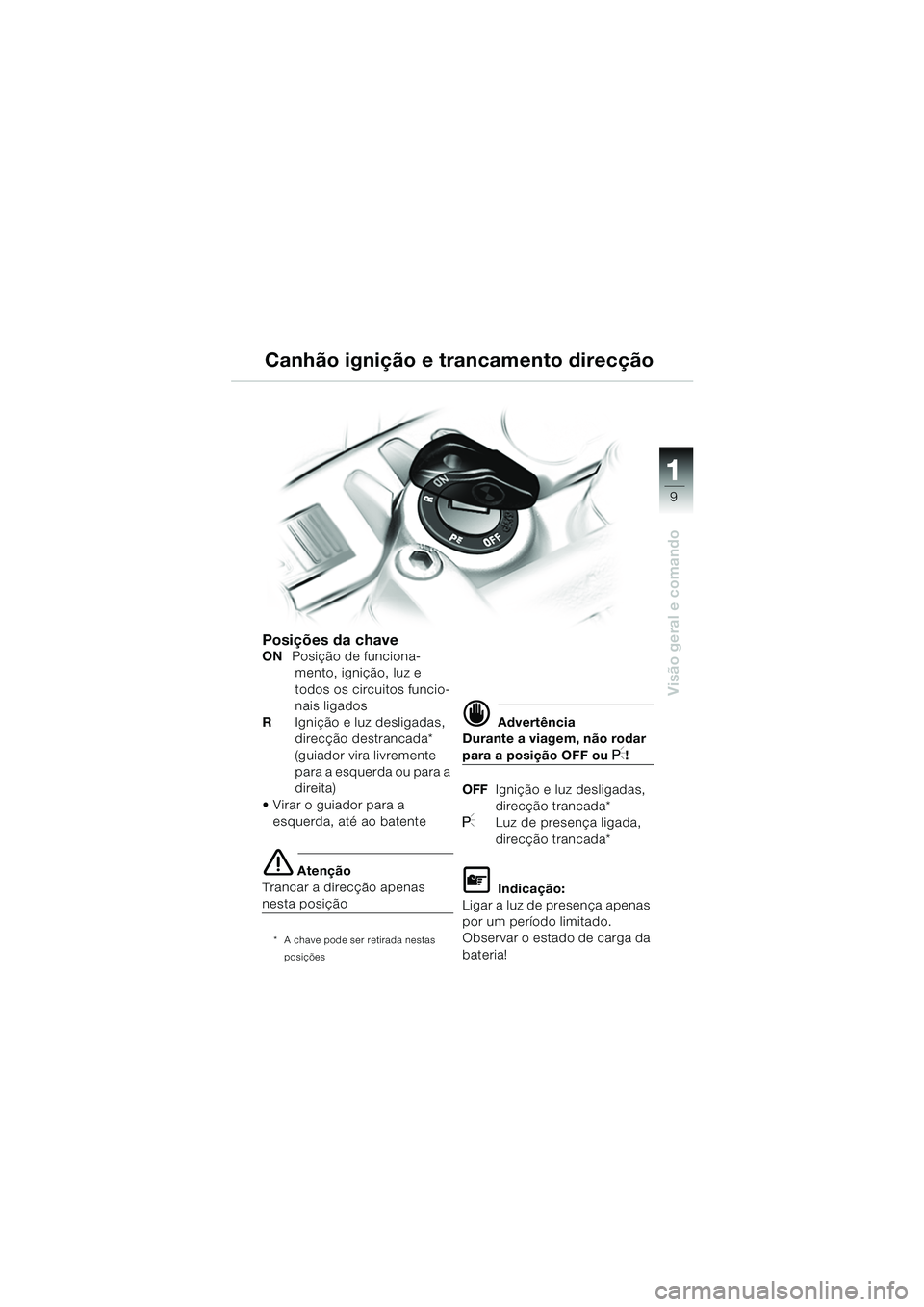

Posições da chaveON Posição de funciona-
mento, ignição, luz e
todos os circuitos funcio-
nais ligados
R Ignição e luz desligadas,
direcção destrancada*
(guiador vira livremente
para a esquerda ou para a
direita)
 Virar o guiador para a esquerda, até ao batente
e Atenção
Trancar a direcção apenas
nesta posição
* A chave pode ser retirada nestas
posições
d Advertência
Durante a viagem, não rodar
para a posição OFF ou I!
OFF Ignição e luz desligadas,
direcção trancada*
ILuz de presença ligada,
direcção trancada*
L Indicação:
Ligar a luz de presença apenas
por um período limitado.
Observar o estado de carga da
bateria!
Canhão ignição e trancamento direcção
10K14bkp2.book Seite 9 Montag, 15. September 2003 1:11 13

11
10
Visão geral e comando

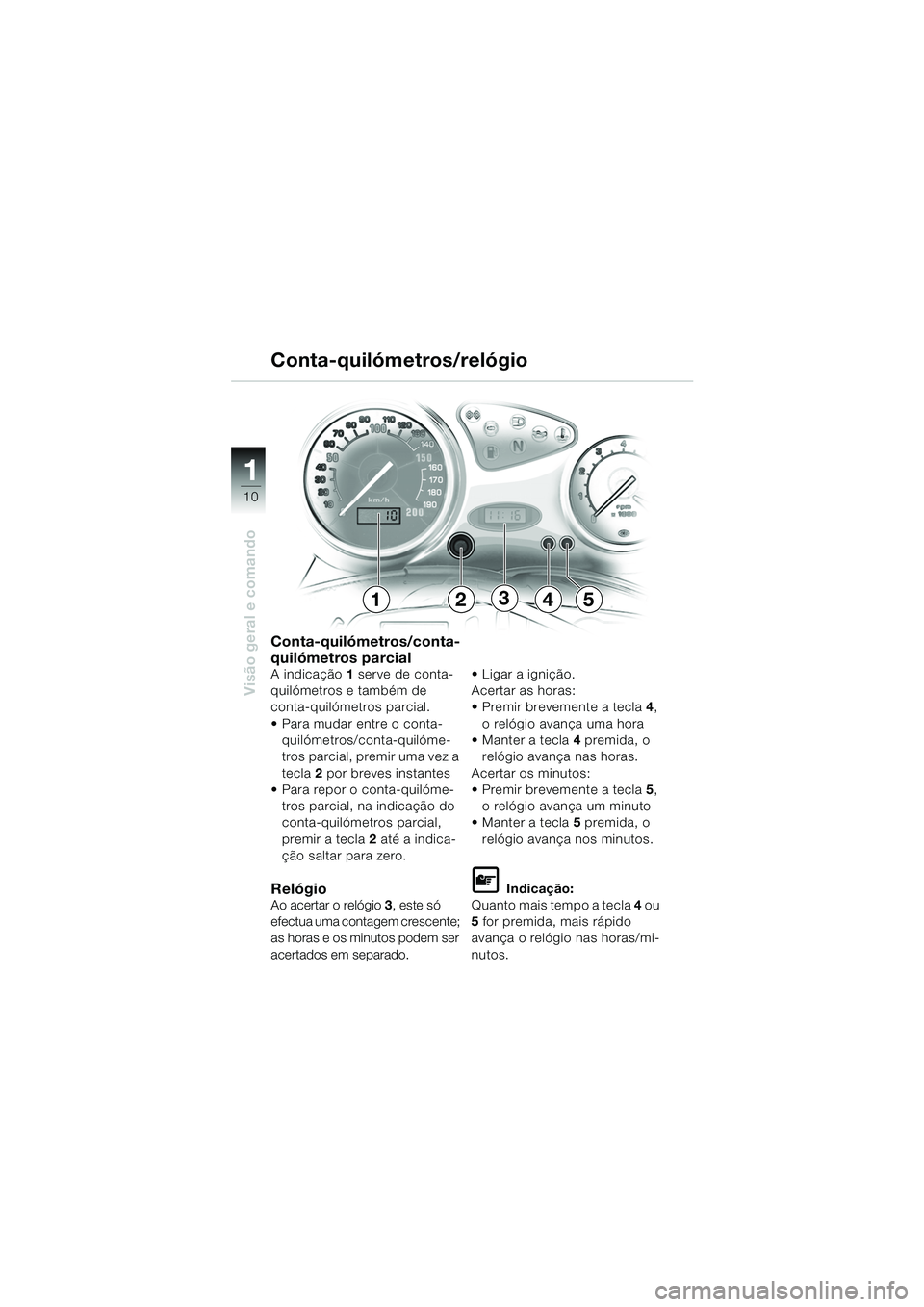

Conta-quilómetros/conta-
quilómetros parcial
A indicação 1 serve de conta-
quilómetros e também de
conta-quilómetros parcial.
 Para mudar entre o conta- quilómetros/conta-quilóme-
tros parcial, premir uma vez a
tecla 2 por breves instantes
 Para repor o conta-quilóme-
tros parcial, na indicação do
conta-quilómetros parcial,
premir a tecla 2 até a indica-
ção saltar para zero.
RelógioAo acertar o relógio 3, este só
efectua uma contagem crescente;
as horas e os minutos podem ser
acertados em separado.  Ligar a ignição.
Acertar as horas:
 Premir brevemente a tecla
4,
o relógio avança uma hora
 Manter a tecla 4 premida, o
relógio avança nas horas.
Acertar os minutos:
 Premir brevemente a tecla 5,
o relógio avança um minuto
 Manter a tecla 5 premida, o
relógio avança nos minutos.
L Indicação:
Quanto mais tempo a tecla 4 ou
5 for premida, mais rápido
avança o relógio nas horas/mi-
nutos.
Conta-quilómetros/relógio
24513
10K14bkp2.book Seite 10 Montag, 15. September 2003 1:11 13

111
11
Visão geral e comando
Sistema de luzes de
emergência
L Indicação:
Com a ignição desligada não é
possível activar o sistema de
luzes de emergência. O sis-
tema de luzes de emergência
apenas é ligado durante um
período limitado. Observar o
estado de carga da bateria
Ligar o sistema de luzes
de emergência:
 Ligar a ignição.
 Accionar o interruptor das luzes de emergência 1
– Sistema de luzes de emer-
gência ligado
– A luz de controlo no interrup-
tor pisca!  Desligar a ignição
– O sistema de luzes de emer-
gência permanece ligado
Desligar o sistema de
luzes de emergência:
 Accionar o interruptor das luzes de emergência 1
– Sistema de luzes de emer-
gência desligado
– Luz de controlo no interruptor
apagada!
SAEquipamento extra
Sistema de luzes de emergênciaSA
1
10K14bkp2.book Seite 11 Montag, 15. September 2003 1:11 13

11
12
Visão geral e comando

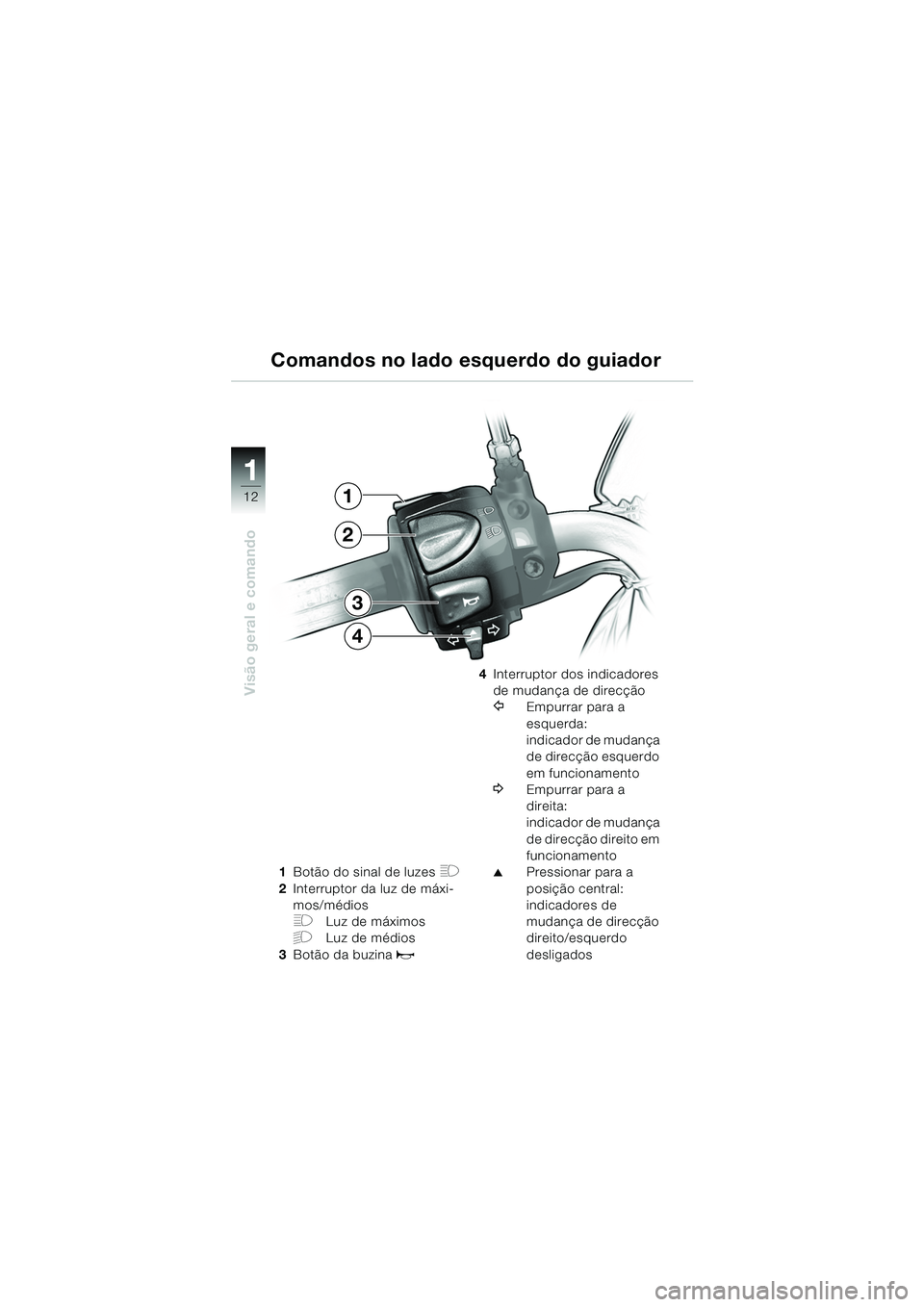

1Botão do sinal de luzes H
2Interruptor da luz de máxi-
mos/médios
FLuz de máximos
GLuz de médios
3 Botão da buzina
z
4Interruptor dos indicadores
de mudança de direcção
YEmpurrar para a
esquerda:
indicador de mudança
de direcção esquerdo
em funcionamento
WEmpurrar para a
direita:
indicador de mudança
de direcção direito em
funcionamento
▲Pressionar para a
posição central:
indicadores de
mudança de direcção
direito/esquerdo
desligados
Comandos no lado esquerdo do guiador
1
2
3
4
10K14bkp2.book Seite 12 Montag, 15. September 2003 1:11 13

111
13

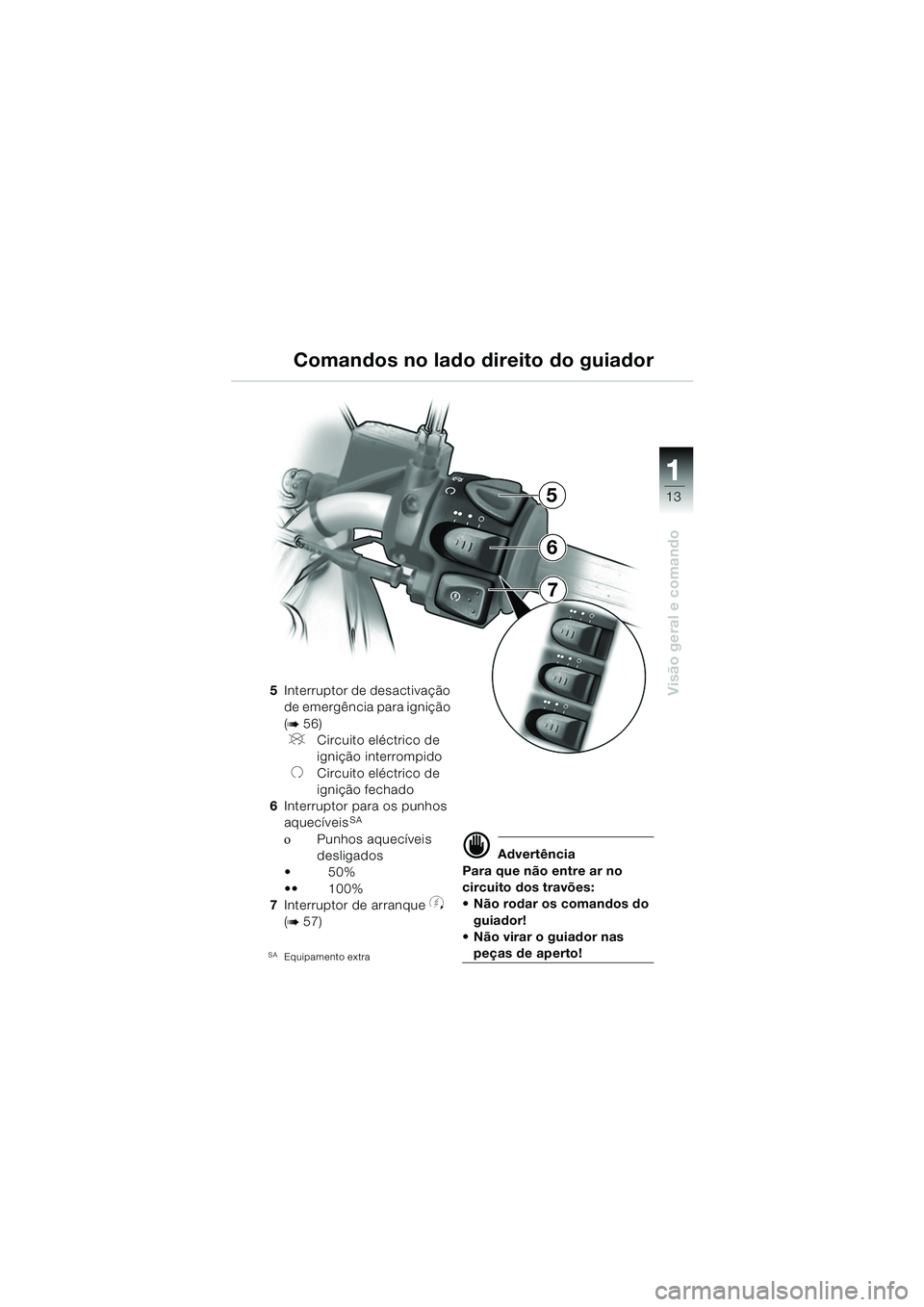

Visão geral e comando5Interruptor de desactivação
de emergência para ignição
(
b56)
VCircuito eléctrico de
ignição interrompido
UCircuito eléctrico de
ignição fechado
6 Interruptor para os punhos
aquecíveis
SA
οPunhos aquecíveis
desligados
50%
 100%
7 Interruptor de arranque
y
(b57)
SAEquipamento extra
d Advertência
Para que não entre ar no
circuito dos travões:
 Não rodar os comandos do guiador!
 Não virar o guiador nas
peças de aperto!
Comandos no lado direito do guiador
5
7
6
10K14bkp2.book Seite 13 Montag, 15. September 2003 1:11 13

11
14
Visão geral e comando

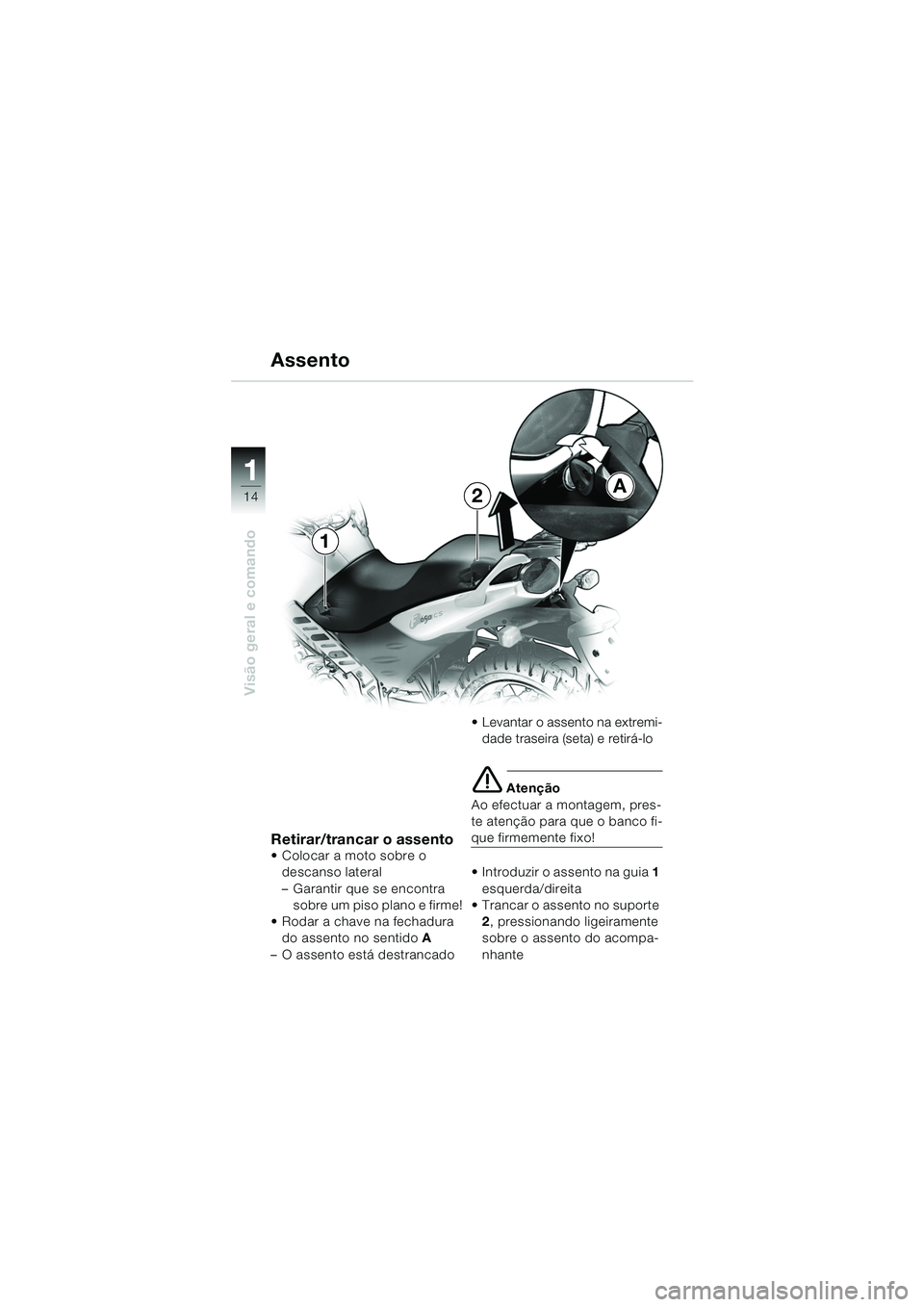

Assento
Retirar/trancar o assento
 Colocar a moto sobre o descanso lateral
– Garantir que se encontra sobre um piso plano e firme!
 Rodar a chave na fechadura do assento no sentido A
– O assento está destrancado  Levantar o assento na extremi-
dade traseira (seta) e retirá-lo
e Atenção
Ao efectuar a montagem, pres-
te atenção para que o banco fi-
que firmemente fixo!
 Introduzir o assento na guia 1
esquerda/direita
 Trancar o assento no suporte
2, pressionando ligeiramente
sobre o assento do acompa-
nhante
A
1
2
10K14bkp2.book Seite 14 Montag, 15. September 2003 1:11 13
