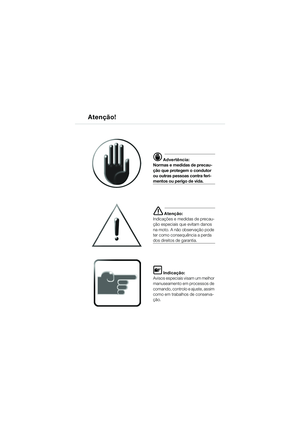

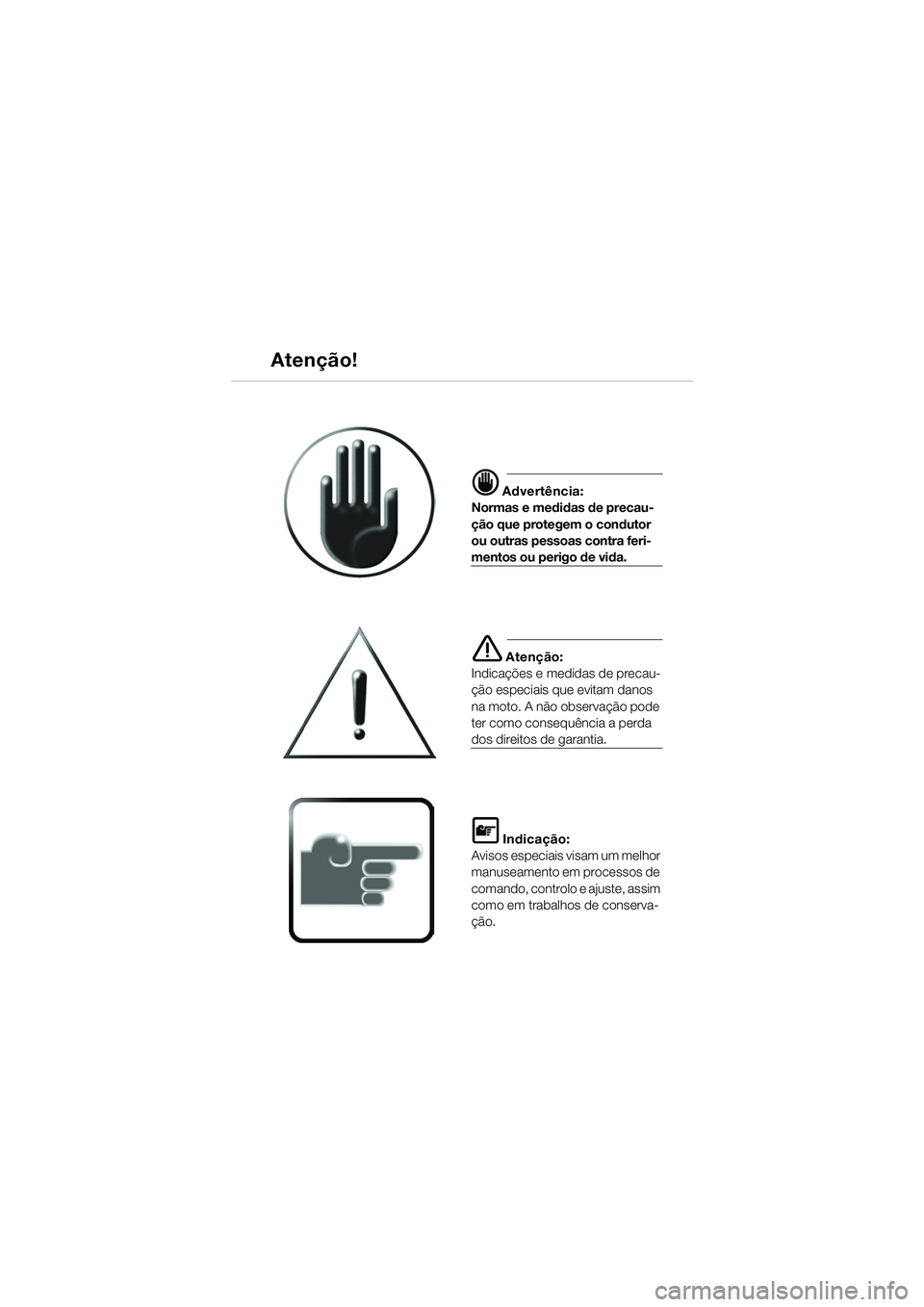

Atenção!
d Advertência:
Normas e medidas de precau-
ção que protegem o condutor
ou outras pessoas contra feri-
mentos ou perigo de vida.
e Atenção:
Indicações e medidas de precau-
ção especiais que evitam danos
na moto. A não observação pode
ter como consequência a perda
dos direitos de garantia.
L Indicação:
Avisos especiais visam um melhor
manuseamento em processos de
comando, controlo e ajuste, assim
como em trabalhos de conserva-
ção.
10K14bkp2.book Seite 1 Montag, 15. September 2003 1:11 13

1
Introdução
i

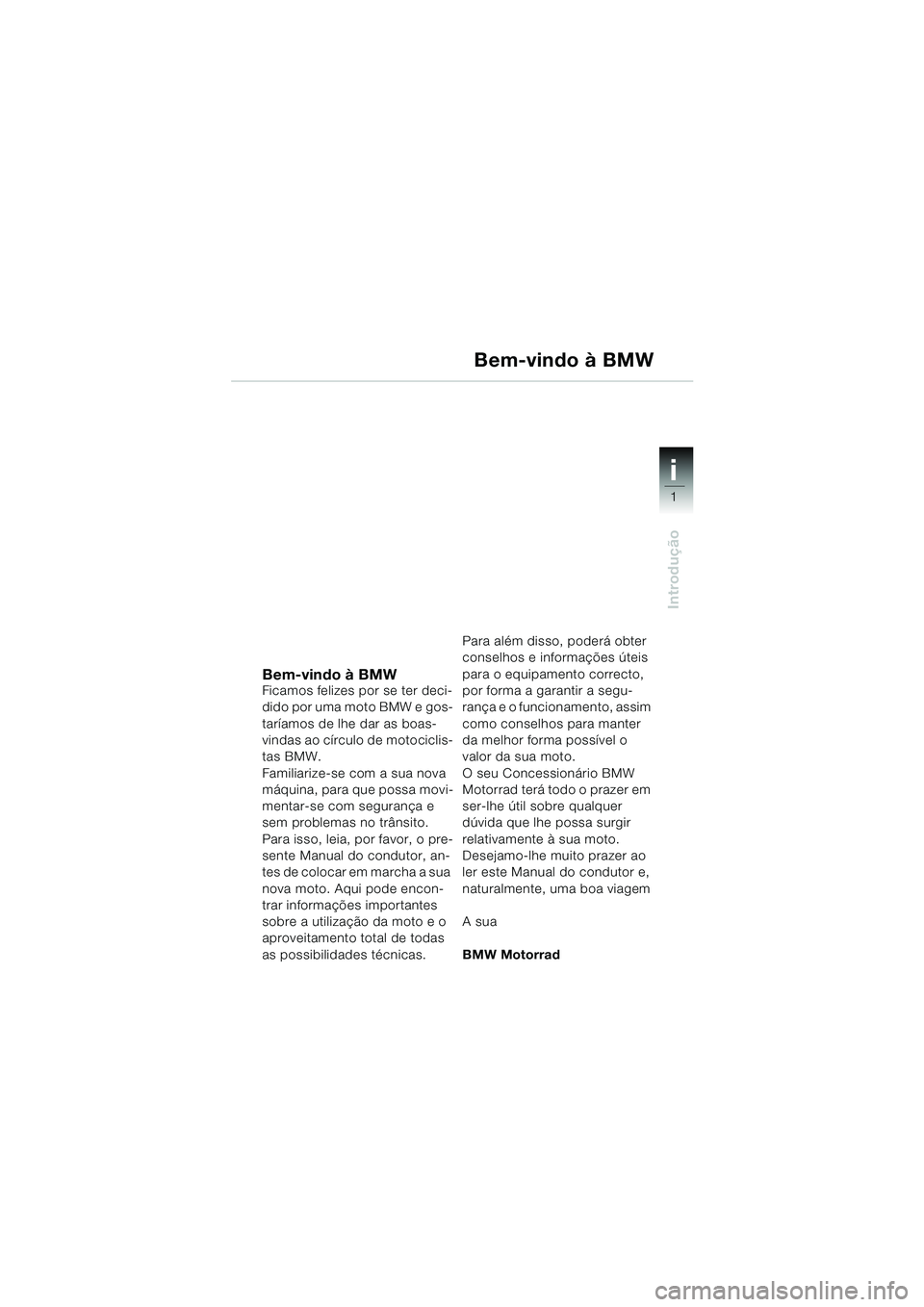

Bem-vindo à BMW Ficamos felizes por se ter deci-
dido por uma moto BMW e gos-
taríamos de lhe dar as boas-
vindas ao círculo de motociclis-
tas BMW.
Familiarize-se com a sua nova
máquina, para que possa movi-
mentar-se com segurança e
sem problemas no trânsito.
Para isso, leia, por favor, o pre-
sente Manual do condutor, an-
tes de colocar em marcha a sua
nova moto. Aqui pode encon-
trar informações importantes
sobre a utilização da moto e o
aproveitamento total de todas
as possibilidades técnicas.Para além disso, poderá obter
conselhos e informações úteis
para o equipamento correcto,
por forma a garantir a segu-
rança e o funcionamento, assim
como conselhos para manter
da melhor forma possível o
valor da sua moto.
O seu Concessionário BMW
Motorrad terá todo o prazer em
ser-lhe útil sobre qualquer
dúvida que lhe possa surgir
relativamente à sua moto.
Desejamo-lhe muito prazer ao
ler este Manual do condutor e,
naturalmente, uma boa viagem
A sua
BMW Motorrad
Bem-vindo à BMW
10K14bkp2.book Seite 1 Montag, 15. September 2003 1:11 13

2
Introdução
12
i
Visão geral e comando
Visão geral, lado esquerdo.... 4
Visão geral, lado direito ......... 5
Cockpit ................................. 6
Painel das luzes de controlo . 7

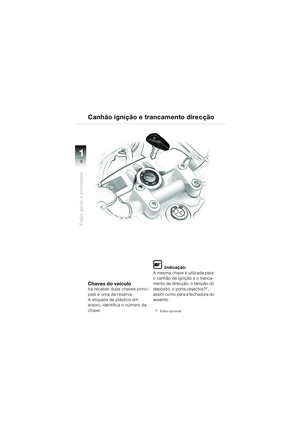

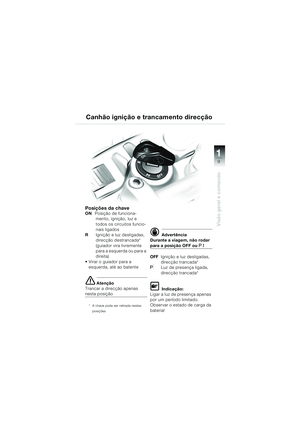

Canhão de ignição e
trancamento da direcção ... 8-9

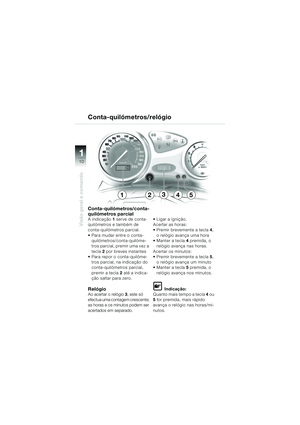

Conta-quilómetros/relógio .. 10

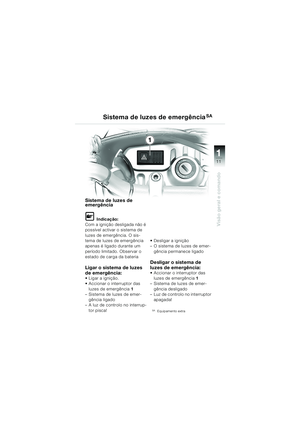

Sistema de luzes de
emergência ........................ 11

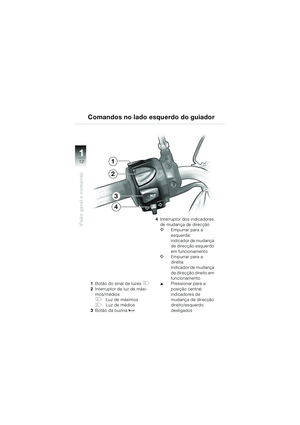

Comandos no lado esquerdo
do guiador........................... 12

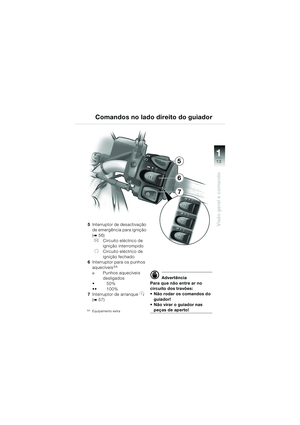

Comandos no lado direito
do guiador........................... 13
Assento............................... 14

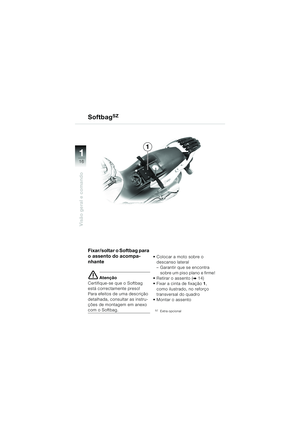

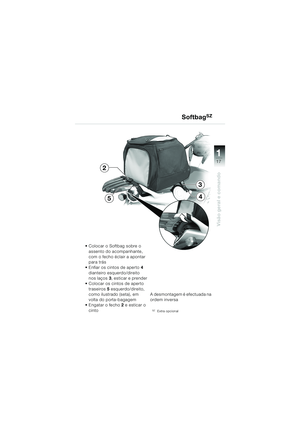

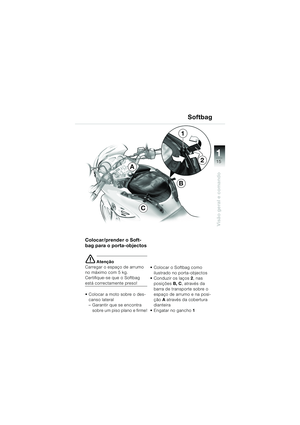

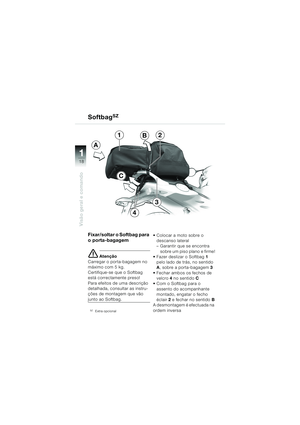

Softbag .......................... 15-18

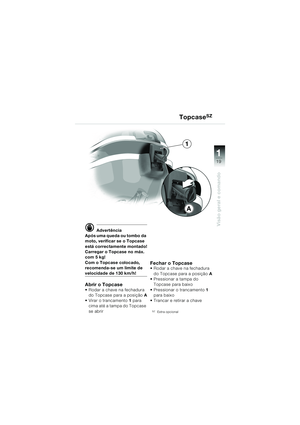

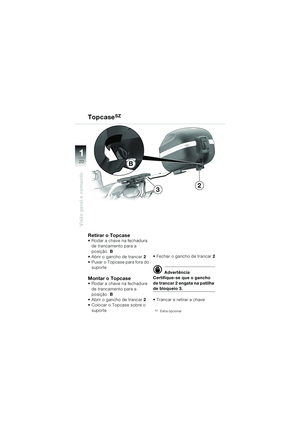

Topcase .........................19-20 Controlo de segurança

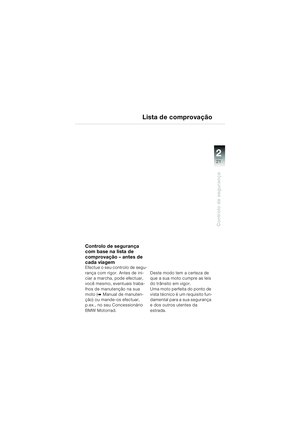

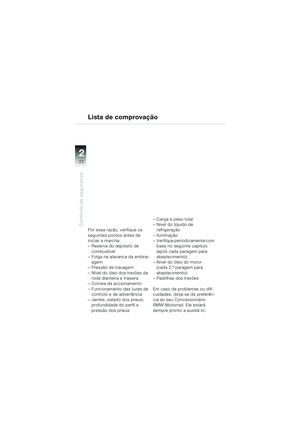

Lista de comprovação ... 21-22

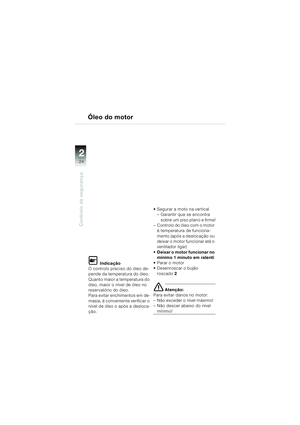

Óleo do motor................ 23-25

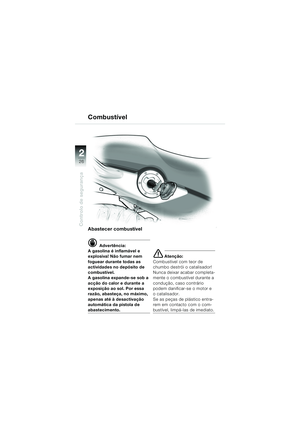

Combustível ................... 26-27
Manete........................... 28-29

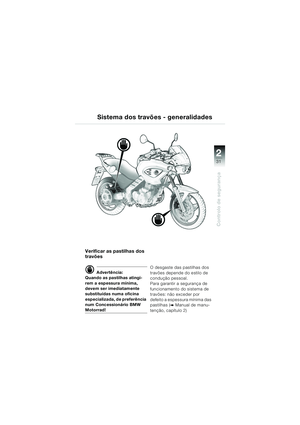

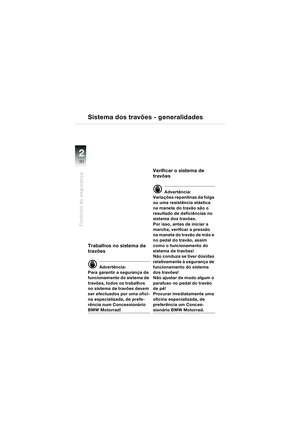

Sistema dos travões
- generalidades .............. 30-31

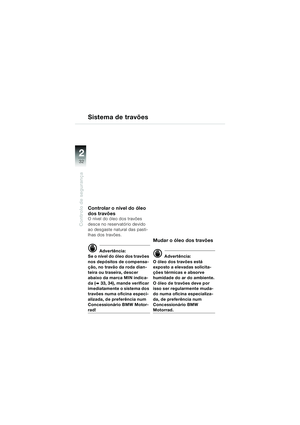

Sistema de travões ........ 32-33
Travões ............................... 34

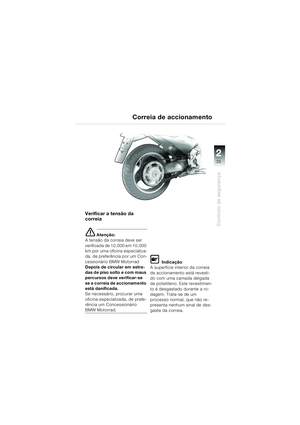

Correia de accionamento .... 35
Tensão prévia da mola ........ 36

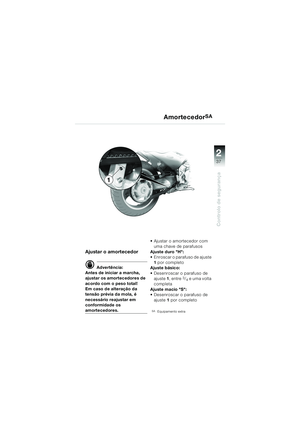

Ajuste dos amortecedores .. 37

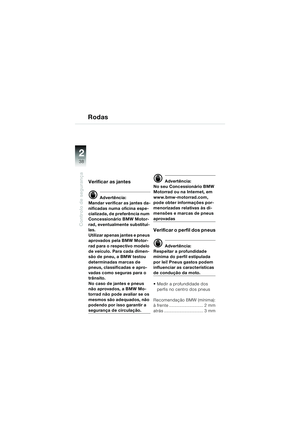

Jantes ............................ 38-39

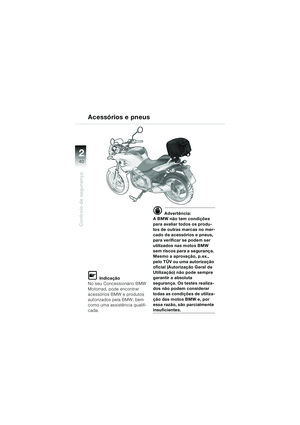

Acessórios e pneus ............ 40

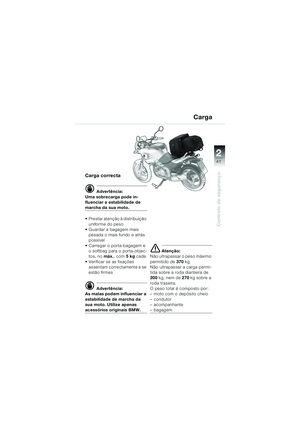

Carga .................................. 41

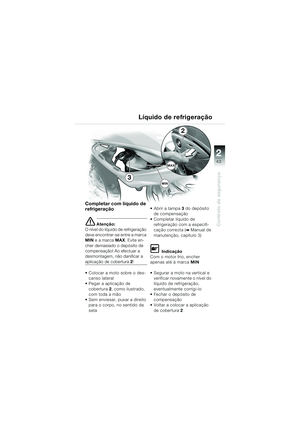

Líquido de refrigeração .. 42-43

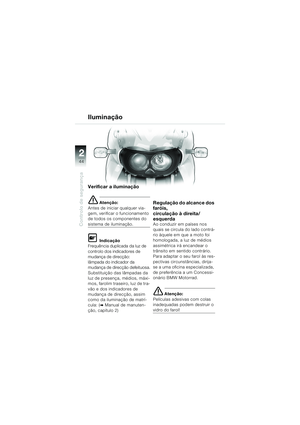

Iluminação ..................... 44-46
Índice
10K14bkp2.book Seite 2 Montag, 15. September 2003 1:11 13

i
3
Introdução
34

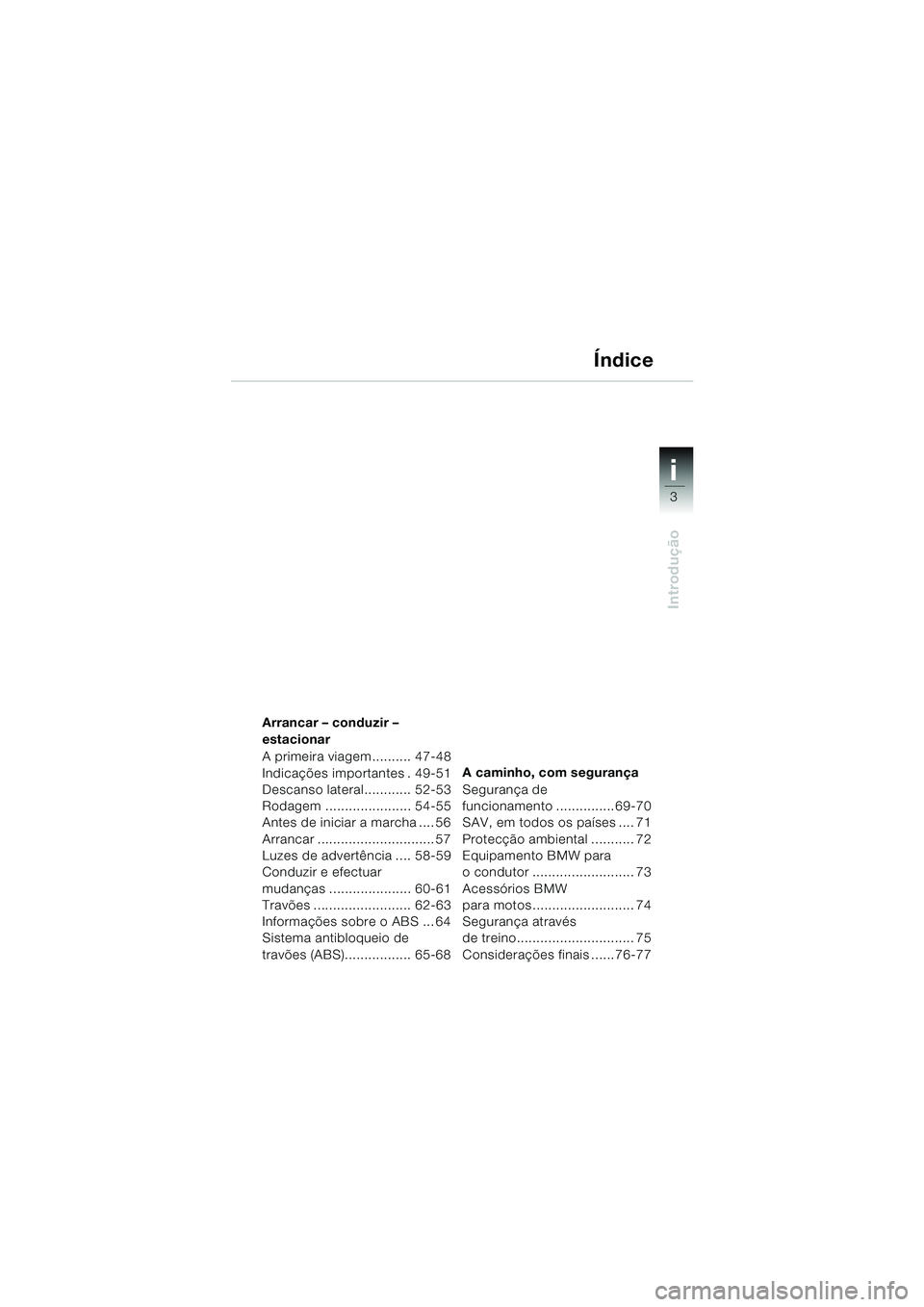

Arrancar – conduzir –
estacionar
A primeira viagem.......... 47-48

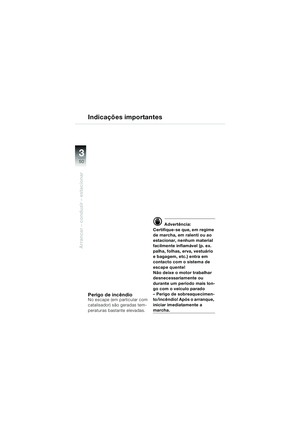

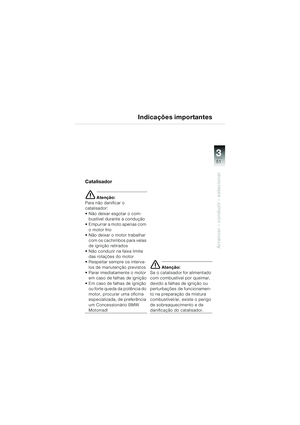

Indicações importantes . 49-51
Descanso lateral............ 52-53
Rodagem ...................... 54-55

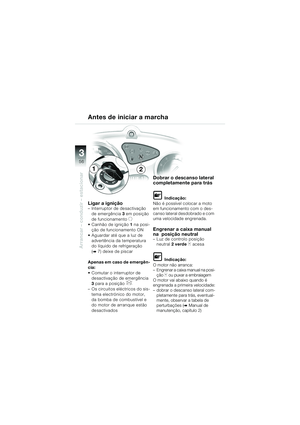

Antes de iniciar a marcha .... 56

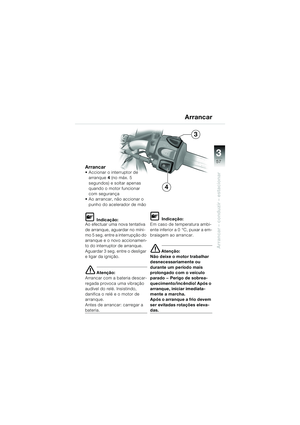

Arrancar .............................. 57
Luzes de advertência .... 58-59

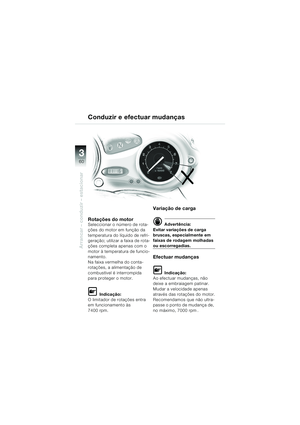

Conduzir e efectuar
mudanças ..................... 60-61

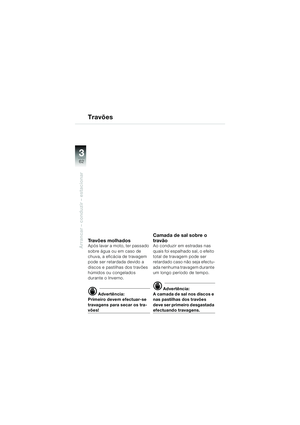

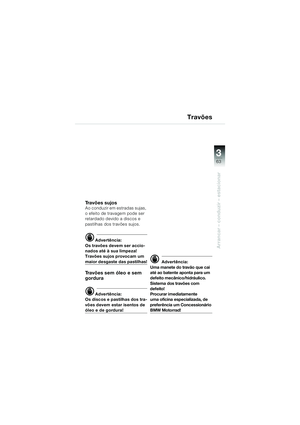

Travões ......................... 62-63
Informações sobre o ABS ... 64

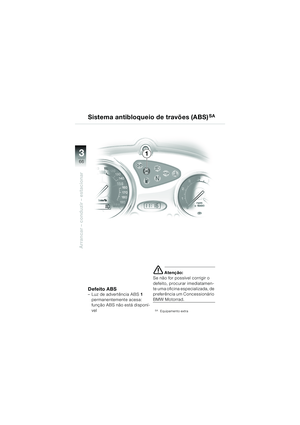

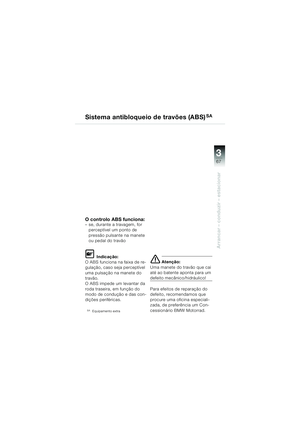

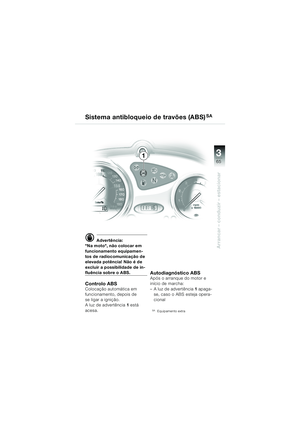

Sistema antibloqueio de
travões (ABS)................. 65-68A caminho, com segurança
Segurança de
funcionamento ...............69-70

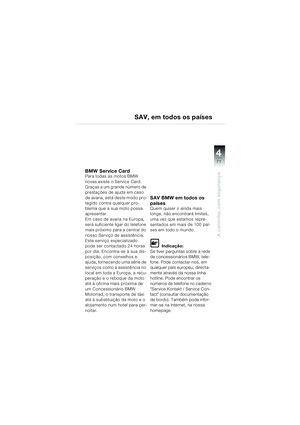

SAV, em todos os países .... 71

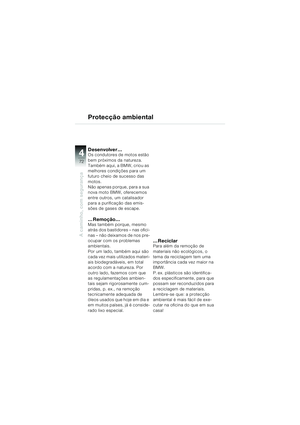

Protecção ambiental ........... 72
Equipamento BMW para
o condutor .......................... 73
Acessórios BMW
para motos .......................... 74

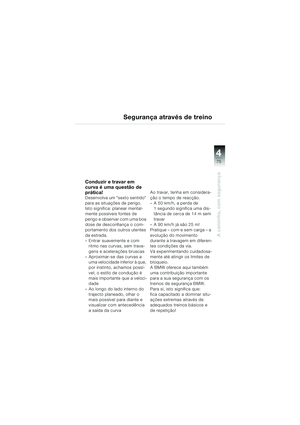

Segurança através
de treino.............................. 75
Considerações finais ......76-77
Índice
10K14bkp2.book Seite 3 Montag, 15. September 2003 1:11 13

11
4
Visão geral e comando
1Alavanca da embraiagem
(
b28)
2 Espaço de arrumo
3 Barra de transporte sobre o
espaço de arrumo
4 Fecho do assento (
b14)
5 Porca de roda, roda traseira
( ) Número entre parêntesisbPágina
com explicação
6 Ferramenta de bordo,
funil de enchimento para
óleo de motor, adaptador
de medida de chave 27
para 55, para a roda traseira
7 Reservatório do líquido de
refrigeração (
b42)
8 Aplicação de cobertura,
lado esquerdo (
b42)

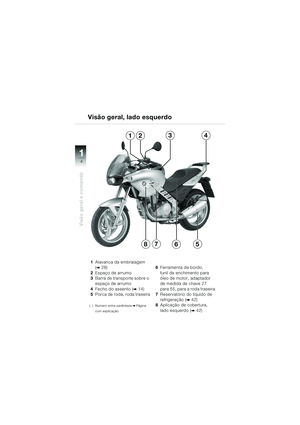

Visão geral, lado esquerdo
1234
8765
10K14bkp2.book Seite 4 Montag, 15. September 2003 1:11 13

111
5
Visão geral e comando

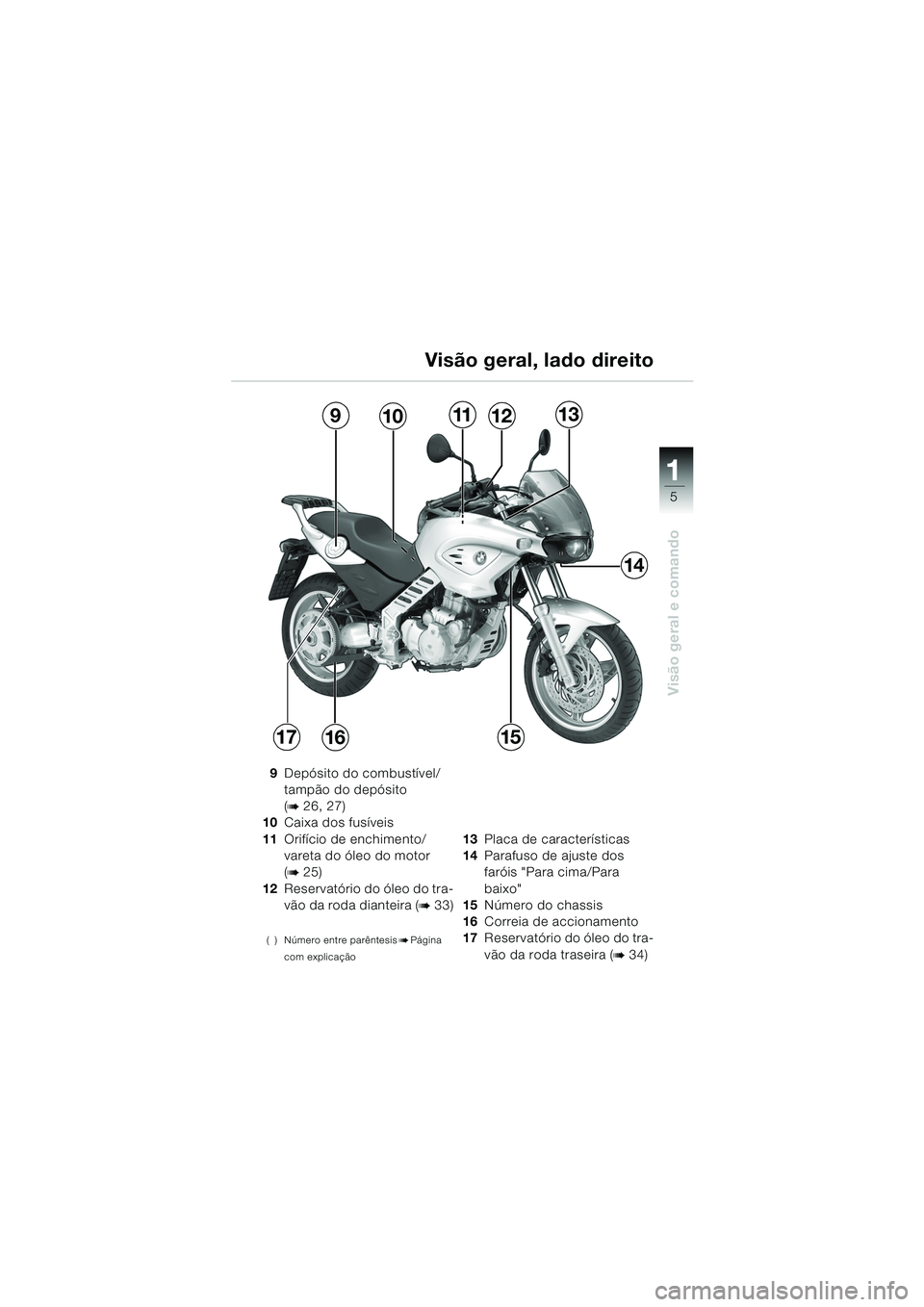

9Depósito do combustível/
tampão do depósito
(
b 26, 27)
10 Caixa dos fusíveis
11 Orifício de enchimento/
vareta do óleo do motor
(
b25)
12 Reservatório do óleo do tra-
vão da roda dianteira (
b33)
( ) Número entre parêntesisbPágina
com explicação
13 Placa de características
14 Parafuso de ajuste dos
faróis "Para cima/Para
baixo"
15 Número do chassis
16 Correia de accionamento
17 Reservatório do óleo do tra-
vão da roda traseira (
b34)
Visão geral, lado direito
9101213
14
1516
11
17
10K14bkp2.book Seite 5 Montag, 15. September 2003 1:11 13

11
6
Visão geral e comando
1Velocímetro
2 Conta-quilómetros/conta-
quilómetros parcial
3 Botão de ajuste do conta-
quilómetros/conta-quilóme-
tros parcial
4 Painel das luzes de controlo
5 Relógio
6 Conta-rotações (
b54) 7
Botão de acerto do relógio,
minutos
8 Botão de acerto do relógio,
horas
9 Canhão de ignição e tran-
camento da direcção
(
b8)
10 Interruptor basculante do
sistema de luzes de
emergência
SA (b11)
SAEquipamento extra
( ) Número entre parêntesis
bPágina
com explicação

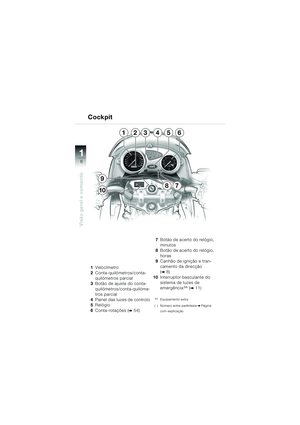

Cockpit
163542
87
9
10
10K14bkp2.book Seite 6 Montag, 15. September 2003 1:11 13
