2002 YAMAHA XV1600A Notices Demploi (in French)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
FC000103
ATTENTION:_ Ne pas utiliser de fusible de calibre supérieur
à celui recommandé afin d’éviter de grave-
ment endommager l’équipement électrique,
voire de provoquer un incendie. _3. Tourner la clé de contact sur “ON” et allu-
mer le circuit électrique concerné afin de
vérifier si le dispositif électrique fonc-
tionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique par
un concessionnaire Yamaha.
FAU04189

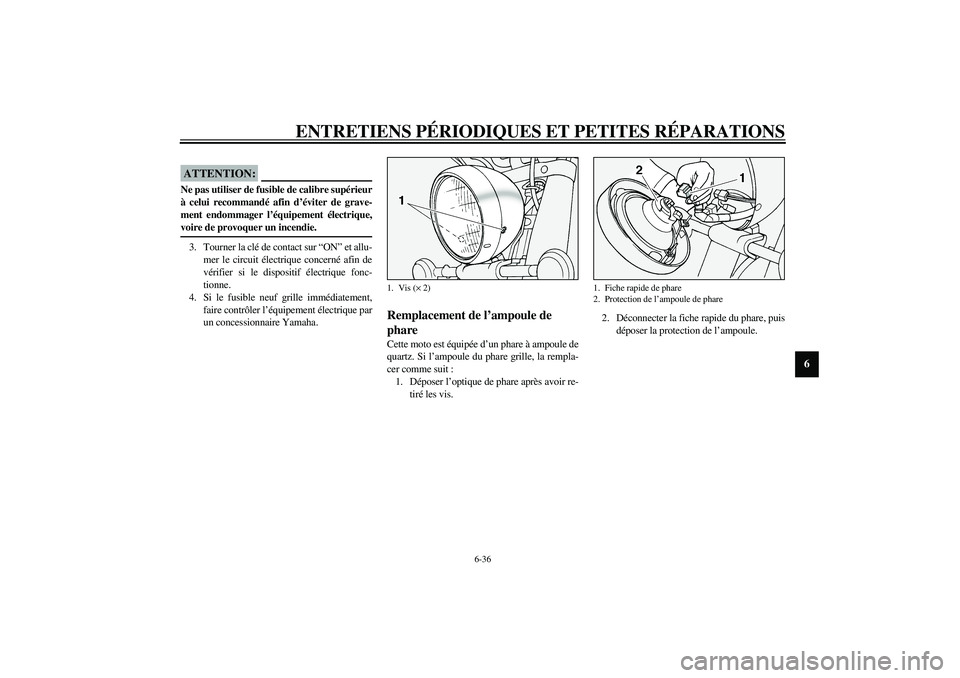

Remplacement de l’ampoule de
phare Cette moto est équipée d’un phare à ampoule de
quartz. Si l’ampoule du phare grille, la rempla-
cer comme suit :
1. Déposer l’optique de phare après avoir re-
tiré les vis.2. Déconnecter la fiche rapide du phare, puis
déposer la protection de l’ampoule.1. Vis (× 2)
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
F_5ja.book Page 36 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6
3. Décrocher le porte-ampoule du phare, puis
retirer l’ampoule défectueuse.
FW000119
AVERTISSEMENT
_ Une ampoule de phare devient brûlante rapi-
dement après avoir été allumée. Il faut donc
tenir tout produit inflammable à distance et
attendre qu’elle ait refroidi avant de la tou-
cher. _4. Monter une ampoule de phare neuve et la
fixer à l’aide du porte-ampoule.
FC000105
ATTENTION:_ Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’al-
cool ou de diluant pour peinture. _5. Monter la protection d’ampoule de phare,
puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer à
l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau de
phare par un concessionnaire Yamaha.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
F_5ja.book Page 37 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-38
6
FAU00855
Remplacement d’une ampoule de
clignotant ou de feu arrière/stop 1. Déposer la lentille après avoir retiré les
vis.
2. Retirer l’ampoule défectueuse en l’enfon-
çant et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une montre.
4. Remettre la lentille en place et la fixer à
l’aide de ses vis.
FC000108
ATTENTION:_ Ne pas serrer les vis à l’excès afin de ne pas
risquer de casser la lentille. _
FAU01008
Diagnostic de pannes Bien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir. Toute défaillance
des systèmes d’alimentation, de compression ou
d’allumage, par exemple, peut entraîner des pro-
blèmes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces essentielles. Si une répa-
ration quelconque est requise, confier la moto à
un concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusivement
des pièces Yamaha d’origine. En effet, les piè-
ces d’autres marques peuvent sembler identi-
ques, mais elles sont souvent de moindre qua-
lité. Ces pièces s’useront donc plus rapidement
et leur utilisation pourrait entraîner des répara-
tions onéreuses.
1. Vis (× 2)
1. Vis (× 3)
F_5ja.book Page 38 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-39
6
FAU01297
Schéma de diagnostic de pannes
FW000125
AVERTISSEMENT
_ Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme. _
2. Compression
3. Allumage
4. Batterie 1. CarburantContrôler le niveau de
carburant dans le réservoir
de carburant.Niveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Actionner le démarreur
électrique.Compression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.Humides
SèchesEssuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un
concessionnaire Yamaha.Tourner la poignée des gaz jusqu’à
mi-course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.La batterie est en bon état.
Contrôler la connexion des
câbles de la batterie et
recharger celle-ci si nécessaire.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
F_5ja.book Page 39 Saturday, August 18, 2001 3:02 PM

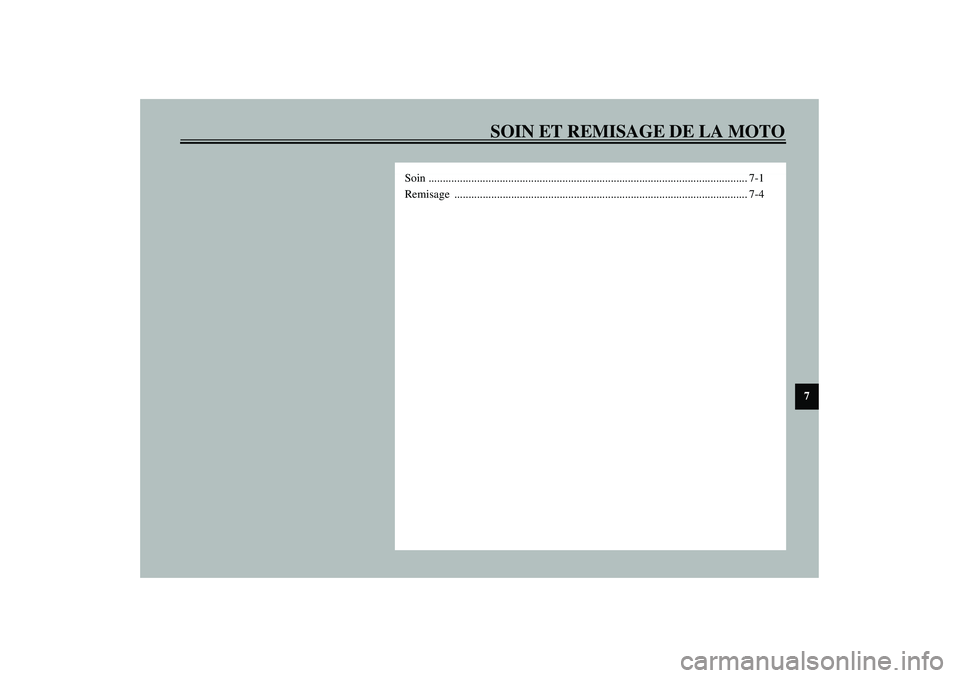

SOIN ET REMISAGE DE LA MOTO
7
Soin ................................................................................................................ 7-1
Remisage ....................................................................................................... 7-4
F_5ja.book Page 1 Saturday, August 18, 2001 3:02 PM

7-1
7
FAU03708

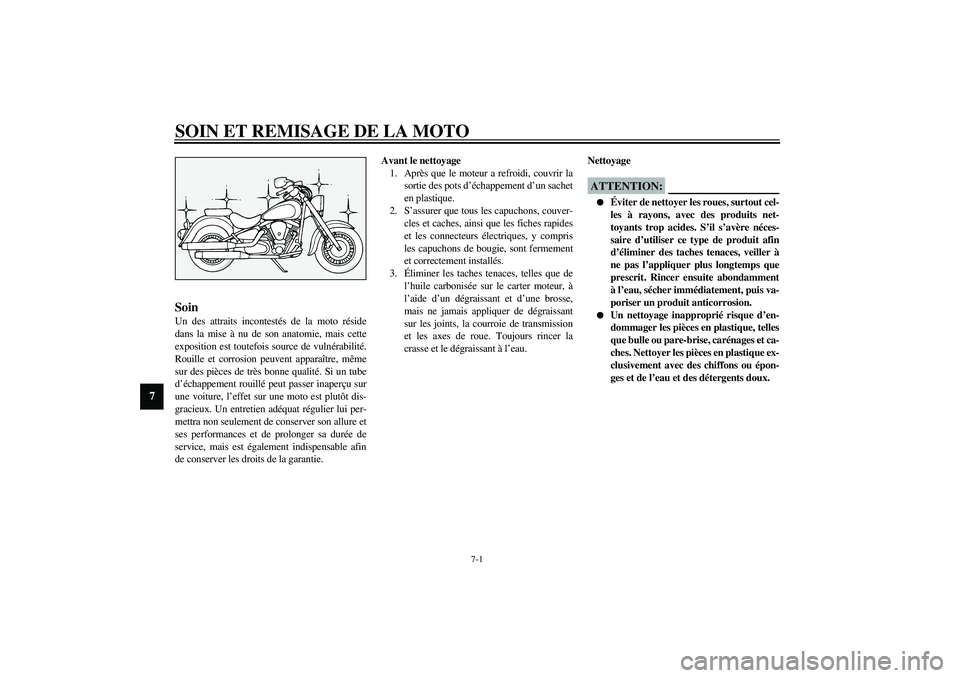

7-SOIN ET REMISAGE DE LA MOTOSoin Un des attraits incontestés de la moto réside
dans la mise à nu de son anatomie, mais cette
exposition est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître, même
sur des pièces de très bonne qualité. Si un tube
d’échappement rouillé peut passer inaperçu sur
une voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui per-
mettra non seulement de conserver son allure et
ses performances et de prolonger sa durée de
service, mais est également indispensable afin
de conserver les droits de la garantie.Avant le nettoyage
1. Après que le moteur a refroidi, couvrir la
sortie des pots d’échappement d’un sachet
en plastique.
2. S’assurer que tous les capuchons, couver-
cles et caches, ainsi que les fiches rapides
et les connecteurs électriques, y compris
les capuchons de bougie, sont fermement
et correctement installés.
3.Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter moteur, à
l’aide d’un dégraissant et d’une brosse,
mais ne jamais appliquer de dégraissant
sur les joints, la courroie de transmission
et les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.Nettoyage
FCA00010
ATTENTION:_

Éviter de nettoyer les roues, surtout cel-
les à rayons, avec des produits net-
toyants trop acides. S’il s’avère néces-
saire d’utiliser ce type de produit afin
d’éliminer des taches tenaces, veiller à
ne pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondamment
à l’eau, sécher immédiatement, puis va-
poriser un produit anticorrosion.


Un nettoyage inapproprié risque d’en-
dommager les pièces en plastique, telles
que bulle ou pare-brise, carénages et ca-
ches. Nettoyer les pièces en plastique ex-
clusivement avec des chiffons ou épon-
ges et de l’eau et des détergents doux.
F_5ja.book Page 1 Saturday, August 18, 2001 3:02 PM

SOIN ET REMISAGE DE LA MOTO
7-2
7

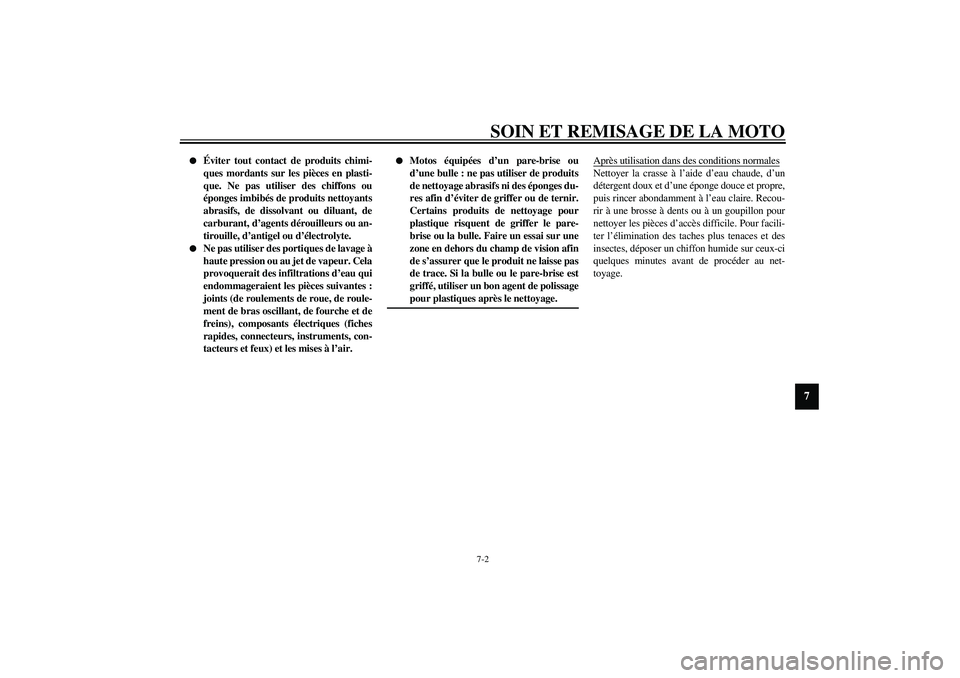

Éviter tout contact de produits chimi-
ques mordants sur les pièces en plasti-
que. Ne pas utiliser des chiffons ou
éponges imbibés de produits nettoyants
abrasifs, de dissolvant ou diluant, de
carburant, d’agents dérouilleurs ou an-
tirouille, d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de lavage à
haute pression ou au jet de vapeur. Cela
provoquerait des infiltrations d’eau qui
endommageraient les pièces suivantes :
joints (de roulements de roue, de roule-
ment de bras oscillant, de fourche et de
freins), composants électriques (fiches
rapides, connecteurs, instruments, con-
tacteurs et feux) et les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de produits
de nettoyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ternir.
Certains produits de nettoyage pour
plastique risquent de griffer le pare-
brise ou la bulle. Faire un essai sur une
zone en dehors du champ de vision afin
de s’assurer que le produit ne laisse pas
de trace. Si la bulle ou le pare-brise est
griffé, utiliser un bon agent de polissage
pour plastiques après le nettoyage.
_
Après utilisation dans des conditions normalesNettoyer la crasse à l’aide d’eau chaude, d’un
détergent doux et d’une éponge douce et propre,
puis rincer abondamment à l’eau claire. Recou-
rir à une brosse à dents ou à un goupillon pour
nettoyer les pièces d’accès difficile. Pour facili-
ter l’élimination des taches plus tenaces et des
insectes, déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au net-
toyage.
F_5ja.book Page 2 Saturday, August 18, 2001 3:02 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7

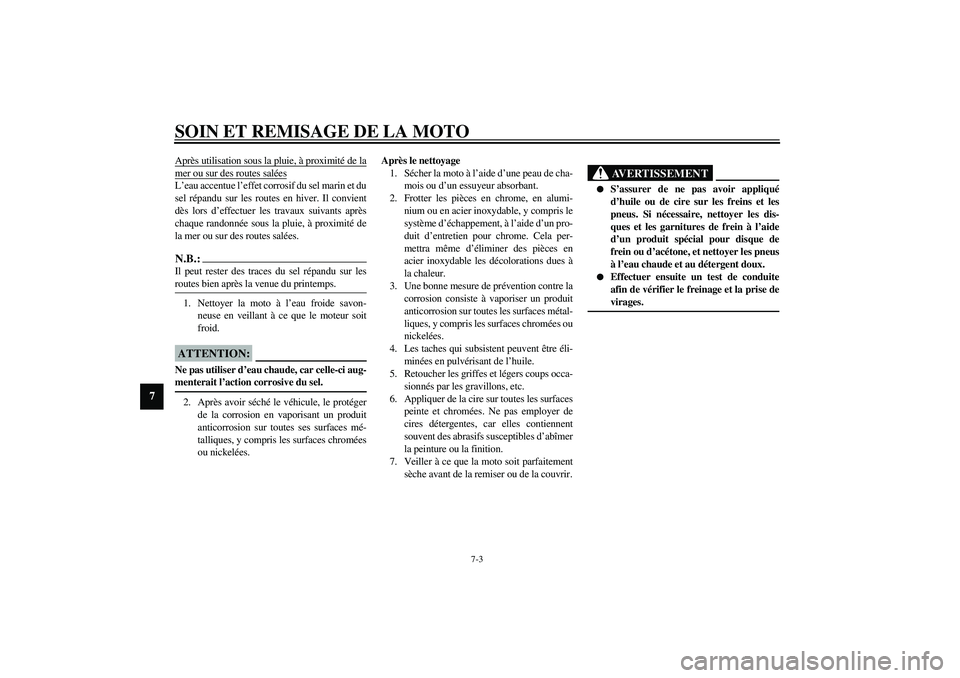

Après utilisation sous la pluie, à proximité de lamer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin et du
sel répandu sur les routes en hiver. Il convient
dès lors d’effectuer les travaux suivants après
chaque randonnée sous la pluie, à proximité de
la mer ou sur des routes salées.N.B.:_ Il peut rester des traces du sel répandu sur les
routes bien après la venue du printemps. _1. Nettoyer la moto à l’eau froide savon-
neuse en veillant à ce que le moteur soit
froid.
FCA00012
ATTENTION:_ Ne pas utiliser d’eau chaude, car celle-ci aug-
menterait l’action corrosive du sel. _2. Après avoir séché le véhicule, le protéger
de la corrosion en vaporisant un produit
anticorrosion sur toutes ses surfaces mé-
talliques, y compris les surfaces chromées
ou nickelées.Après le nettoyage
1. Sécher la moto à l’aide d’une peau de cha-
mois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alumi-
nium ou en acier inoxydable, y compris le
système d’échappement, à l’aide d’un pro-
duit d’entretien pour chrome. Cela per-
mettra même d’éliminer des pièces en
acier inoxydable les décolorations dues à
la chaleur.
3. Une bonne mesure de prévention contre la
corrosion consiste à vaporiser un produit
anticorrosion sur toutes les surfaces métal-
liques, y compris les surfaces chromées ou
nickelées.
4. Les taches qui subsistent peuvent être éli-
minées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups occa-
sionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les surfaces
peinte et chromées. Ne pas employer de
cires détergentes, car elles contiennent
souvent des abrasifs susceptibles d’abîmer
la peinture ou la finition.
7. Veiller à ce que la moto soit parfaitement
sèche avant de la remiser ou de la couvrir.
FWA00001
AVERTISSEMENT
_

S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et les
pneus. Si nécessaire, nettoyer les dis-
ques et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les pneus
à l’eau chaude et au détergent doux.


Effectuer ensuite un test de conduite
afin de vérifier le freinage et la prise de
virages.
_
