COMMANDES ET INSTRUMENTS
3-2
3
FAU01590
(stationnement)
La direction est bloquée, le feu arrière et la
veilleuse sont allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la clé
puisse être tournée à la position “”.
FCA00043
ATTENTION:_ Ne pas utiliser la position de stationnement
trop longtemps, car la batterie pourrait se dé-
charger. _

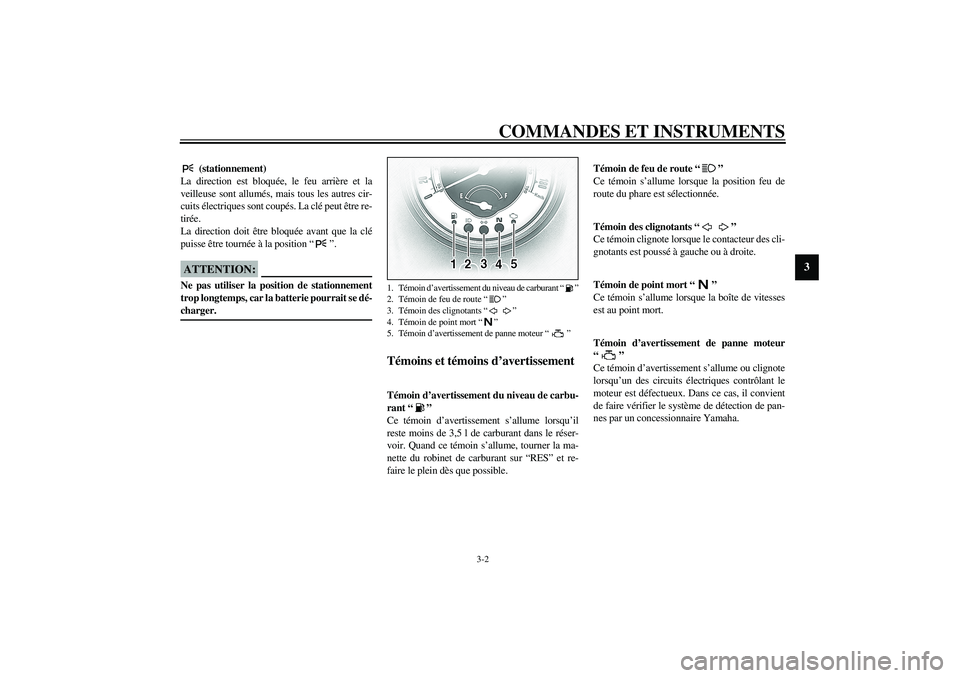

FAU03034
Témoins et témoins d’avertissement
FAU00079
Témoin d’avertissement du niveau de carbu-
rant “”
Ce témoin d’avertissement s’allume lorsqu’il
reste moins de 3,5 l de carburant dans le réser-
voir. Quand ce témoin s’allume, tourner la ma-
nette du robinet de carburant sur “RES” et re-
faire le plein dès que possible.
FAU00063
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.
FAU00057
Témoin des clignotants “”
Ce témoin clignote lorsque le contacteur des cli-
gnotants est poussé à gauche ou à droite.
FAU00061
Témoin de point mort “”
Ce témoin s’allume lorsque la boîte de vitesses
est au point mort.
FAU00091
Témoin d’avertissement de panne moteur
“”
Ce témoin d’avertissement s’allume ou clignote
lorsqu’un des circuits électriques contrôlant le
moteur est défectueux. Dans ce cas, il convient
de faire vérifier le système de détection de pan-
nes par un concessionnaire Yamaha.
1. Témoin d’avertissement du niveau de carburant “”
2. Témoin de feu de route “”
3. Témoin des clignotants “”
4. Témoin de point mort “”
5. Témoin d’avertissement de panne moteur “”
F_5ja.book Page 2 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-3
3
FAU03393

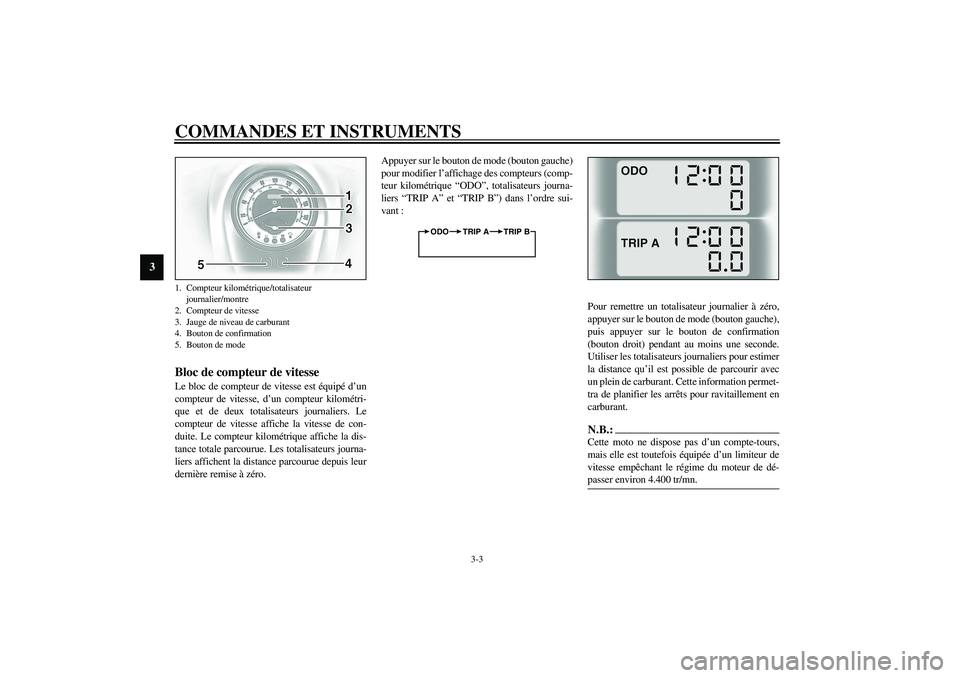

Bloc de compteur de vitesse Le bloc de compteur de vitesse est équipé d’un
compteur de vitesse, d’un compteur kilométri-
que et de deux totalisateurs journaliers. Le
compteur de vitesse affiche la vitesse de con-
duite. Le compteur kilométrique affiche la dis-
tance totale parcourue. Les totalisateurs journa-
liers affichent la distance parcourue depuis leur
dernière remise à zéro.Appuyer sur le bouton de mode (bouton gauche)
pour modifier l’affichage des compteurs (comp-
teur kilométrique “ODO”, totalisateurs journa-
liers “TRIP A” et “TRIP B”) dans l’ordre sui-
vant :
CB-27F
Pour remettre un totalisateur journalier à zéro,
appuyer sur le bouton de mode (bouton gauche),
puis appuyer sur le bouton de confirmation
(bouton droit) pendant au moins une seconde.
Utiliser les totalisateurs journaliers pour estimer
la distance qu’il est possible de parcourir avec
un plein de carburant. Cette information permet-
tra de planifier les arrêts pour ravitaillement en
carburant.N.B.:_ Cette moto ne dispose pas d’un compte-tours,
mais elle est toutefois équipée d’un limiteur de
vitesse empêchant le régime du moteur de dé-
passer environ 4.400 tr/mn. _
1. Compteur kilométrique/totalisateur
journalier/montre
2. Compteur de vitesse
3. Jauge de niveau de carburant
4. Bouton de confirmation
5. Bouton de mode
ODO TRIP A TRIP B
F_5ja.book Page 3 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU03400

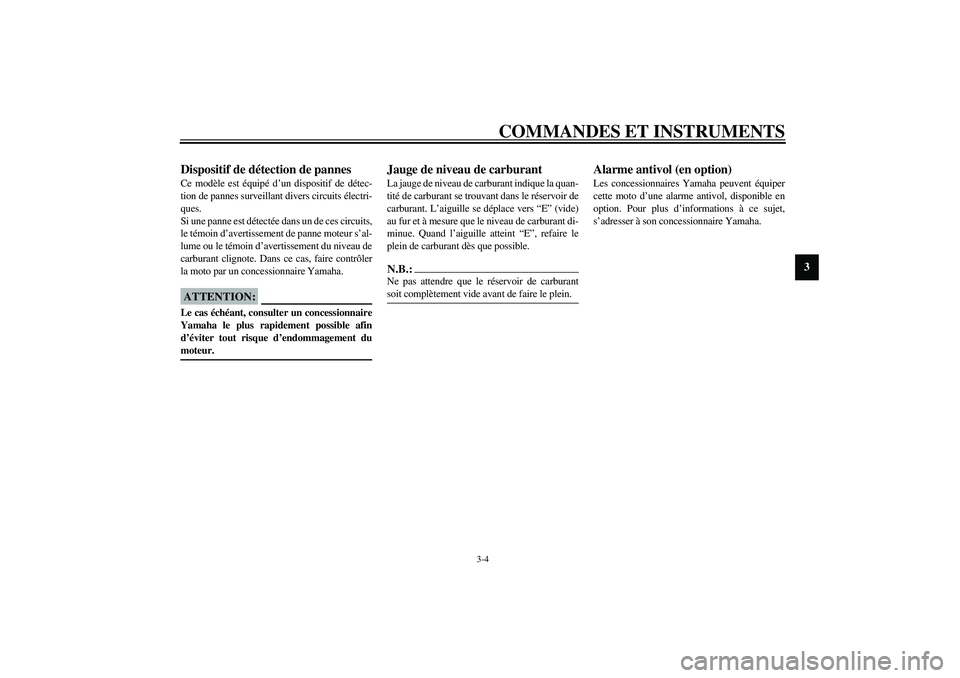

Dispositif de détection de pannes Ce modèle est équipé d’un dispositif de détec-
tion de pannes surveillant divers circuits électri-
ques.
Si une panne est détectée dans un de ces circuits,
le témoin d’avertissement de panne moteur s’al-
lume ou le témoin d’avertissement du niveau de
carburant clignote. Dans ce cas, faire contrôler
la moto par un concessionnaire Yamaha.
FCA00061
ATTENTION:_ Le cas échéant, consulter un concessionnaire
Yamaha le plus rapidement possible afin
d’éviter tout risque d’endommagement du
moteur. _
FAU00113
Jauge de niveau de carburant La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. L’aiguille se déplace vers “E” (vide)
au fur et à mesure que le niveau de carburant di-
minue. Quand l’aiguille atteint “E”, refaire le
plein de carburant dès que possible.N.B.:_ Ne pas attendre que le réservoir de carburant
soit complètement vide avant de faire le plein. _
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
F_5ja.book Page 4 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-5
3
FAU01736

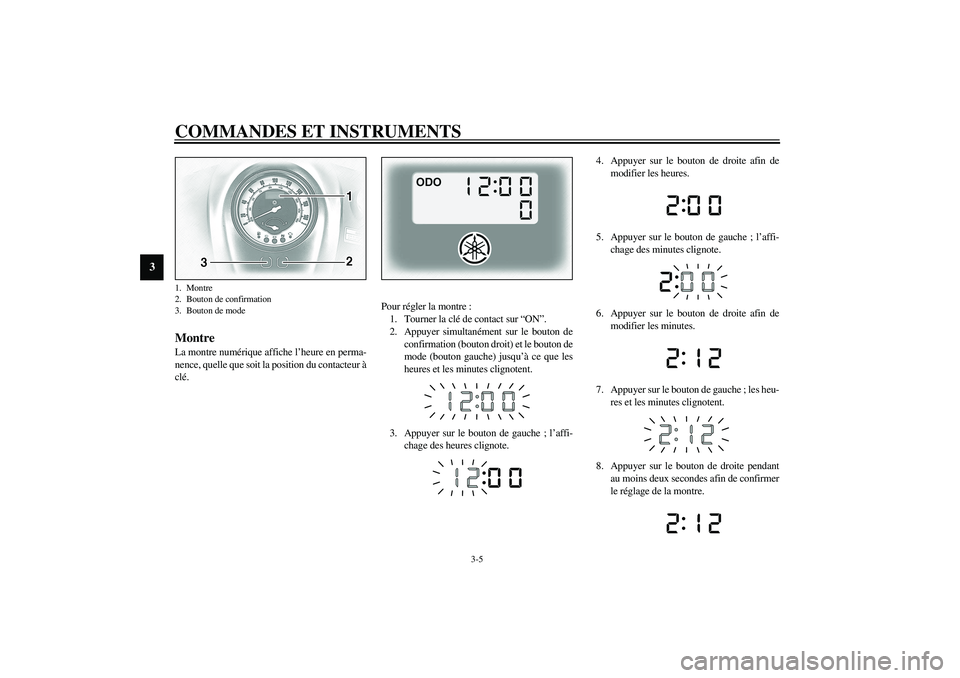

Montre La montre numérique affiche l’heure en perma-
nence, quelle que soit la position du contacteur à
clé.Pour régler la montre :
1. Tourner la clé de contact sur “ON”.
2. Appuyer simultanément sur le bouton de
confirmation (bouton droit) et le bouton de
mode (bouton gauche) jusqu’à ce que les
heures et les minutes clignotent.
3. Appuyer sur le bouton de gauche ; l’affi-
chage des heures clignote.4. Appuyer sur le bouton de droite afin de
modifier les heures.
5. Appuyer sur le bouton de gauche ; l’affi-
chage des minutes clignote.
6. Appuyer sur le bouton de droite afin de
modifier les minutes.
7. Appuyer sur le bouton de gauche ; les heu-
res et les minutes clignotent.
8. Appuyer sur le bouton de droite pendant
au moins deux secondes afin de confirmer
le réglage de la montre.1. Montre
2. Bouton de confirmation
3. Bouton de modeF_5ja.book Page 5 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-6
3
FAU00118

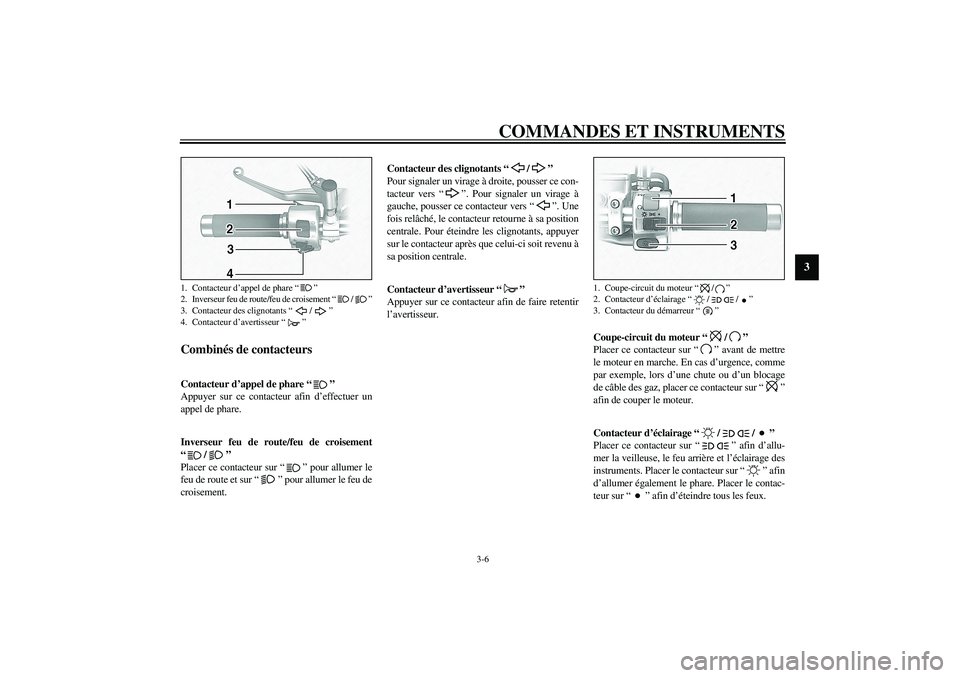

Combinés de contacteurs
FAU00119
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU03888
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer le
feu de route et sur “” pour allumer le feu de
croisement.
FAU03889
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce con-
tacteur vers “”. Pour signaler un virage à
gauche, pousser ce contacteur vers “”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
FAU00129
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU03890
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de mettre
le moteur en marche. En cas d’urgence, comme
par exemple, lors d’une chute ou d’un blocage
de câble des gaz, placer ce contacteur sur “”
afin de couper le moteur.
FAU03898
Contacteur d’éclairage “//”
Placer ce contacteur sur “” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “” afin
d’allumer également le phare. Placer le contac-
teur sur “” afin d’éteindre tous les feux.
1. Contacteur d’appel de phare “”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
F_5ja.book Page 6 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00143

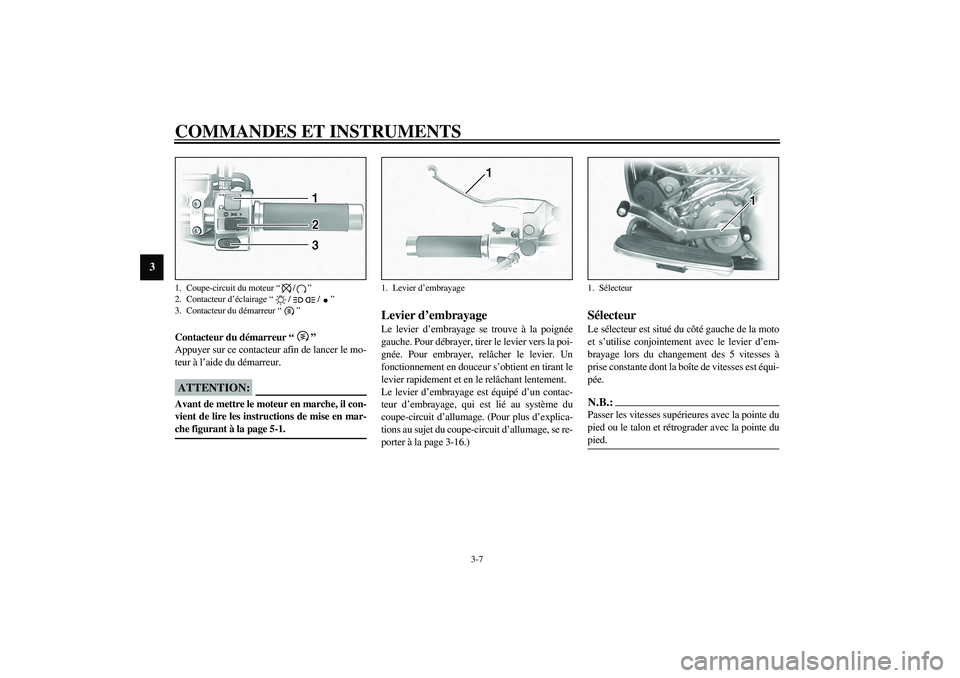

Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-16.)
FAU01215
Sélecteur Le sélecteur est situé du côté gauche de la moto
et s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.N.B.:_ Passer les vitesses supérieures avec la pointe du
pied ou le talon et rétrograder avec la pointe du
pied. _
1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
1. Levier d’embrayage
1. Sélecteur
F_5ja.book Page 7 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-8
3
FAU00158

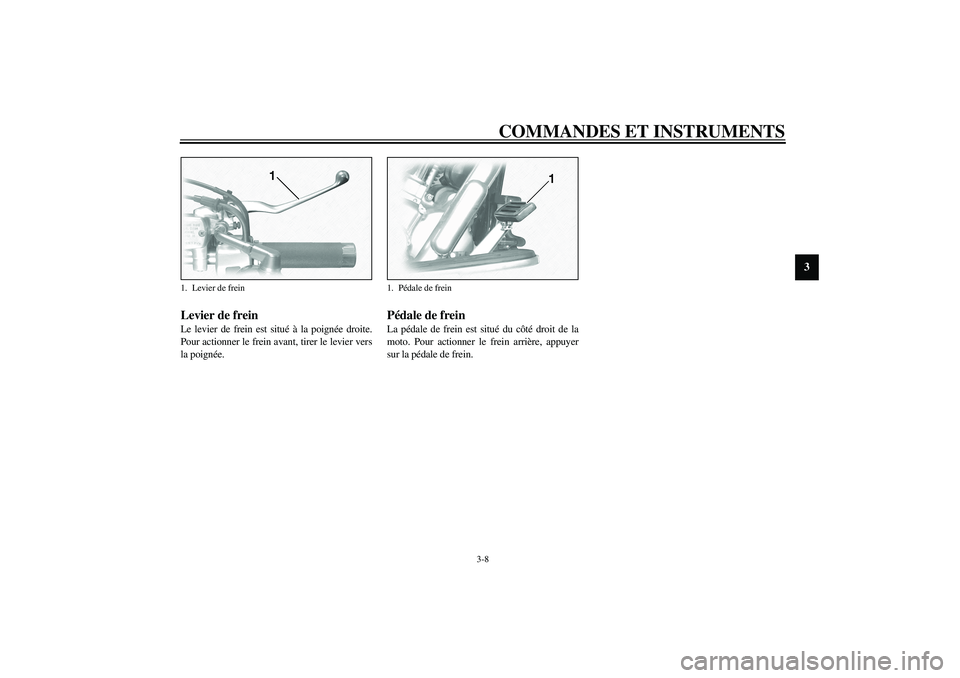

Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
FAU00162
Pédale de frein La pédale de frein est situé du côté droit de la
moto. Pour actionner le frein arrière, appuyer
sur la pédale de frein.
1. Levier de frein
1. Pédale de frein
F_5ja.book Page 8 Saturday, August 18, 2001 3:02 PM

COMMANDES ET INSTRUMENTS
3-9
3
FAU02917

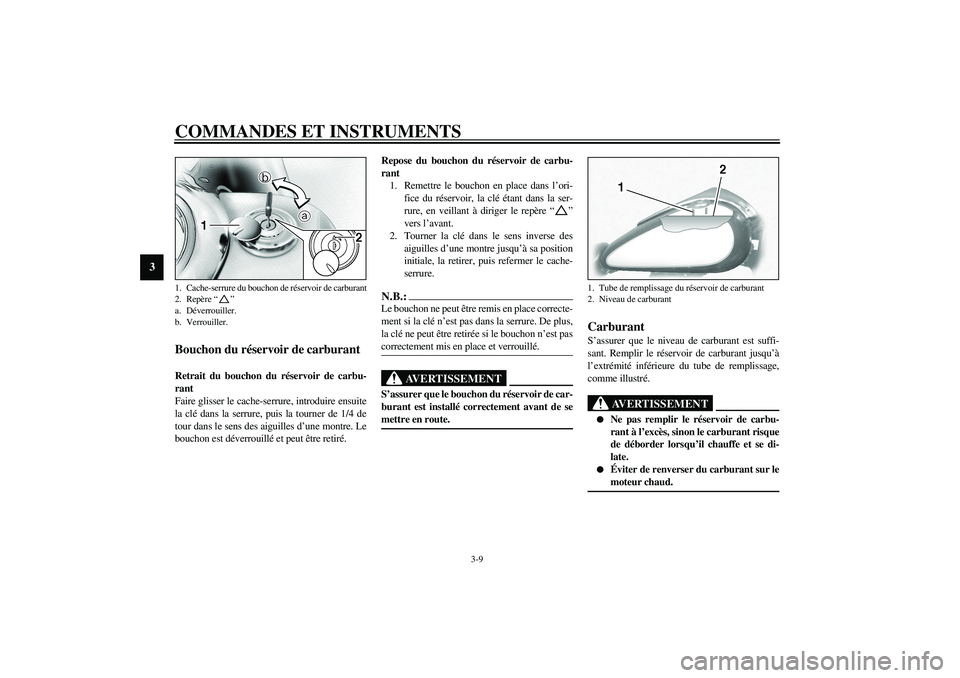

Bouchon du réservoir de carburant Retrait du bouchon du réservoir de carbu-
rant
Faire glisser le cache-serrure, introduire ensuite
la clé dans la serrure, puis la tourner de 1/4 de
tour dans le sens des aiguilles d’une montre. Le
bouchon est déverrouillé et peut être retiré.Repose du bouchon du réservoir de carbu-
rant
1. Remettre le bouchon en place dans l’ori-
fice du réservoir, la clé étant dans la ser-
rure, en veillant à diriger le repère “”
vers l’avant.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon ne peut être remis en place correcte-
ment si la clé n’est pas dans la serrure. De plus,
la clé ne peut être retirée si le bouchon n’est pas
correctement mis en place et verrouillé. _
FW000024
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est installé correctement avant de se
mettre en route. _
FAU03753
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_

Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon le carburant risque
de déborder lorsqu’il chauffe et se di-
late.


Éviter de renverser du carburant sur le
moteur chaud.
_
1. Cache-serrure du bouchon de réservoir de carburant
2. Repère “”
a. Déverrouiller.
b. Verrouiller.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
