4-4
ESD
1. Das Wasserfahrzeug an Land in waagrechte
Position bringen.
2. Die Verbindungskappe des Spülschlauchs
öffnen 1
und den Gartenschlauchadapter 2

an die Spülschlauchverbindung anschließen
3
und solange zudrehen, bis er fest verbun-
den ist.
3. Den Gartenschlauchadapter mit einem
Schlauch an einem Wasserhahn anbringen.
4. Den Motor starten und dann sofort die Was-
serzufuhr aufdrehen, bis das Wasser ununter-
brochen aus dem Kühlwasser-Kontrollstrahl-
auslaß ausströmt.
5. Den Motor ungefähr 3 Minuten lang bei Leer-
laufgeschwindigkeit laufen lassen und dabei
den Motorzustand überwachen. Falls der Mo-
tor während der Spülung stoppt, die Wasser-
zufuhr sofort abdrehen und die obigen Schrit-
te wiederholen.
6. Die Wasserzufuhr ausdrehen und dann durch
10 bis 15 Sekunden langes abwechselndes
Drücken und Loslassen des Gashebels, das
restliche Wasser aus den Kühlwasserkanälen
herauspumpen.
7. Den Motor abschalten.
8. Den Gartenschlauchadapter abnehmen und
die Kappe wieder anschrauben.1. Sitúe la moto de agua en tierra en posición
horizontal.
2. Abra el tapón del racor para la manguera de
lavado 1
y seguidamente introduzca el
adaptador de la manguera de jardinería 2
en
el racor para la manguera de lavado 3
y gí-
relo hasta que quede bien acoplado.
3. Conecte el adaptador de la manguera de jar-
dinería a un grifo de agua con una manguera.
4. Arranque el motor y abra inmediatamente el
suministro de agua hasta que ésta salga de
forma continua por el surtidor piloto del
agua de refrigeración.
5. Deje el motor al ralentí durante unos 3 minu-
tos y vigile su estado. Si el motor se para du-
rante el lavado, corte inmediatamente el su-
ministro de agua y repita los pasos
anteriores.
6. Corte el suministro de agua y seguidamente
expulse el agua que quede en los conductos
de refrigeración apretando y soltando alter-
nativamente la manilla del acelerador duran-
te 10–15 segundos.
7. Pare el motor.
8. Extraiga el adaptador para la manguera de
jardinería y fije el tapón.
A_F0M-83.book Page 4 Saturday, August 4, 2001 9:11 AM

4-5
F
FJU01299

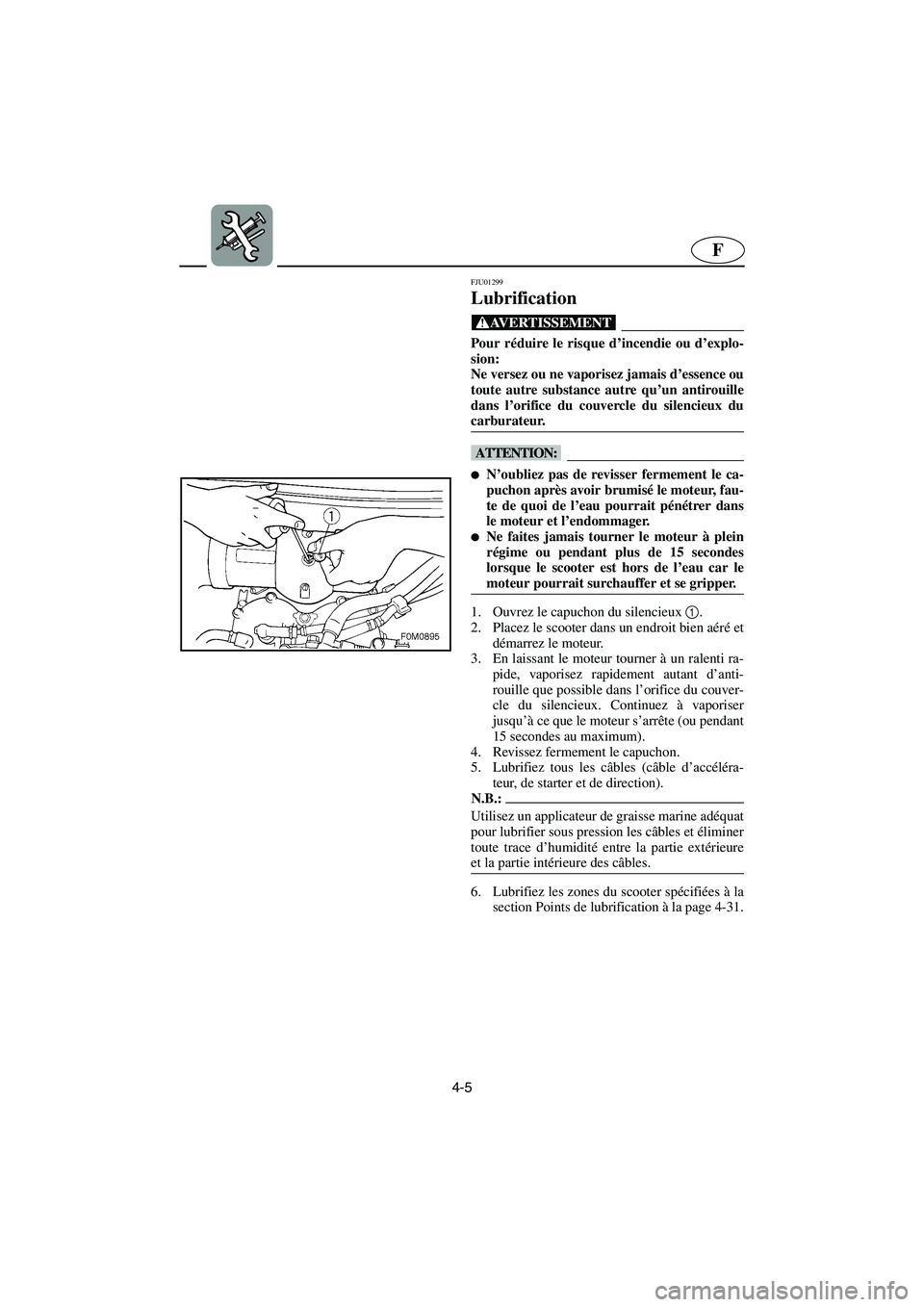

Lubrification
@ Pour réduire le risque d’incendie ou d’explo-
sion:
Ne versez ou ne vaporisez jamais d’essence ou
toute autre substance autre qu’un antirouille
dans l’orifice du couvercle du silencieux du
carburateur.
@
@
N’oubliez pas de revisser fermement le ca-
puchon après avoir brumisé le moteur, fau-
te de quoi de l’eau pourrait pénétrer dans
le moteur et l’endommager.

Ne faites jamais tourner le moteur à plein
régime ou pendant plus de 15 secondes
lorsque le scooter est hors de l’eau car le
moteur pourrait surchauffer et se gripper.
@
1. Ouvrez le capuchon du silencieux 1
.
2. Placez le scooter dans un endroit bien aéré et
démarrez le moteur.
3. En laissant le moteur tourner à un ralenti ra-
pide, vaporisez rapidement autant d’anti-
rouille que possible dans l’orifice du couver-
cle du silencieux. Continuez à vaporiser
jusqu’à ce que le moteur s’arrête (ou pendant
15 secondes au maximum).
4. Revissez fermement le capuchon.
5. Lubrifiez tous les câbles (câble d’accéléra-
teur, de starter et de direction).
N.B.:@ Utilisez un applicateur de graisse marine adéquat
pour lubrifier sous pression les câbles et éliminer
toute trace d’humidité entre la partie extérieure
et la partie intérieure des câbles.
@
6. Lubrifiez les zones du scooter spécifiées à la
section Points de lubrification à la page 4-31.
A_F0M-83.book Page 5 Saturday, August 4, 2001 9:11 AM

4-6
ESD
GJU01299
Schmierung
@ Um Feuer- oder Explosionsgefahr zu vermin-
dern:
Niemals Benzin oder andere Substanzen, au-
ßer ein Rostschutzmittel, durch das Loch in
der Schalldämpferabdeckung des Vergasers
sprühen oder schütten.
@
@
Sicherstellen, daß die Kappe wieder fest zu-
geschraubt ist, nachdem Sie den Motor be-
sprüht haben, andernfalls könnte Wasser in
den Motor eindringen und Schaden verur-
sachen.

Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang laufen lassen, während
das Wasserfahrzeug an Land ist, da der Mo-
tor andernfalls überhitzen und/oder sich
festfressen könnte.
@
1. Die Schalldämpferkappe 1
auf dem Schall-
dämpfer öffnen.
2. Den Motor starten, während das Wasserfahr-
zeug sich in einem gut belüfteten Bereich be-
findet.
3. Während der Motor bei hoher Leerlaufdreh-
zahl läuft, schnell soviel Rostschutzmittel wie
möglich durch das Loch in der Schalldämpfer-
abdeckung sprühen. Solange sprühen, bis
der Motor abwürgt (oder maximal 15 Sekun-
den lang).
4. Die Kappe wieder gut befestigen.
5. Alle Seilzüge, wie Gas-, Choke- und Steuer-
seilzug schmieren.
HINWEIS:@ Die Seilzüge durch Druckschmierung mit einer
geeigneten Auftragshilfe für Marine-Fett schmie-
ren, um jegliche Feuchtigkeit zwischen den inne-
ren Seilzügen und der äußeren Ummantelung zu
eliminieren.
@
6. Schmieren Sie die Bereiche des Wasserfahr-
zeugs wie sie unter “Schmierstellen” auf der
Seite 4-32 angegeben sind.
SJU01299
Engrase
@ Para reducir el riesgo de incendio o explosión:
No vierta ni rocíe gasolina ni ninguna otra
substancia, salvo antioxidante, por el orificio
de la tapa del silenciador del carburador.
@
@
No olvide colocar de nuevo el tapón y apre-
tarlo bien después de nebulizar el motor, ya
que de lo contrario podría penetrar agua
en el mismo y averiarlo.

No haga funcionar el motor a todo gas o
durante más de 15 segundos con la moto de
agua en tierra, ya que de lo contrario el
motor se podría recalentar y/o averiar.
@
1. Abra el tapón del silenciador 1
situado en
éste.
2. Arranque el motor con la moto de agua en un
lugar bien ventilado.
3. Con el motor al ralentí alto, rocíe rápidamen-
te tanto antioxidante como pueda a través del
orificio de la tapa del silenciador. Siga ro-
ciando hasta que el motor se cale (o durante
un máximo de 15 segundos).
4. Coloque el tapón bien apretado.
5. Engrase los cables del acelerador, del estárter
y de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
6. Engrase los puntos de la moto de agua espe-
cificados en la página 4-32.
A_F0M-83.book Page 6 Saturday, August 4, 2001 9:11 AM

4-7
F
FJU01090

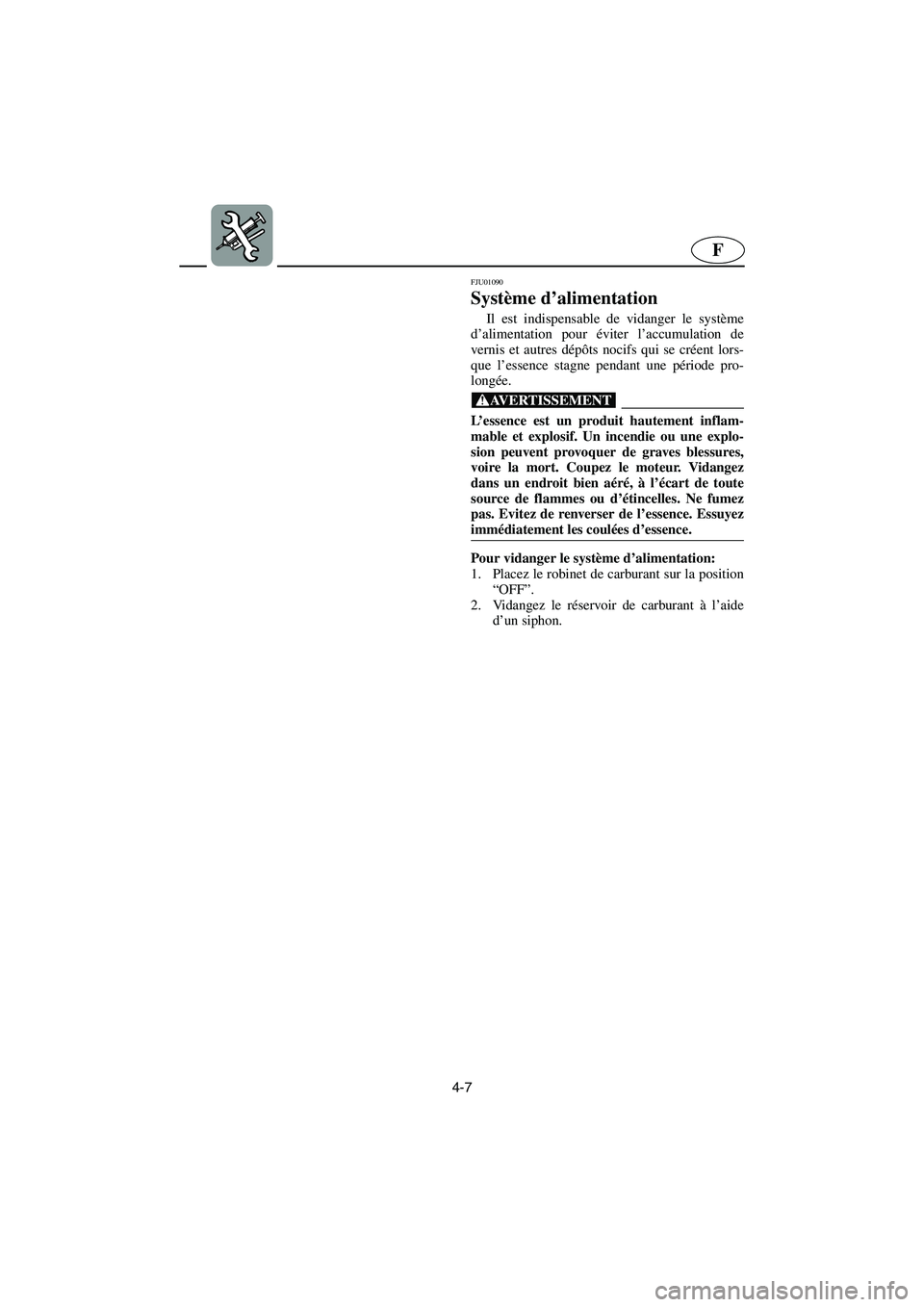

Système d’alimentation
Il est indispensable de vidanger le système
d’alimentation pour éviter l’accumulation de
vernis et autres dépôts nocifs qui se créent lors-
que l’essence stagne pendant une période pro-
longée.
@ L’essence est un produit hautement inflam-
mable et explosif. Un incendie ou une explo-
sion peuvent provoquer de graves blessures,
voire la mort. Coupez le moteur. Vidangez
dans un endroit bien aéré, à l’écart de toute
source de flammes ou d’étincelles. Ne fumez
pas. Evitez de renverser de l’essence. Essuyez
immédiatement les coulées d’essence.
@
Pour vidanger le système d’alimentation:
1. Placez le robinet de carburant sur la position
“OFF”.
2. Vidangez le réservoir de carburant à l’aide
d’un siphon.
A_F0M-83.book Page 7 Saturday, August 4, 2001 9:11 AM

4-8
ESD
GJU01090
Kraftstoffsystem
Das Entleeren des Kraftstoffsystems verhin-
dert die Bildung von Firnis oder anderen schädli-
chen Ablagerungen, die entstehen, wenn das
Benzin über einen längeren Zeitraum nicht fließt.
@ Benzin ist leicht entzündlich und explosiv. Ein
Feuer oder eine Explosion können ernsthafte
Verletzungen oder den Tod zur Folge haben.
Den Motor abschalten.In gut belüfteten Berei-
chen und fern von offenem Feuer oder Funken
ablassen. Nicht rauchen. Vermeiden Sie es
Benzin zu verschütten. Verschüttetes Benzin
sofort aufwischen.
@
Um das Kraftstoffsystem zu entleeren:
1. Den Drehknopf des Kraftstoffhahns auf “OFF”
stellen.
2. Den Kraftstofftank mit einem Saugheber ent-
leeren.
SJU01090
Sistema de combustible
El drenaje del sistema de combustible evita la
acumulación de barnices y otros residuos dañi-
nos que se generan cuando la gasolina permane-
ce estancada durante un periodo prolongado de
tiempo.
@ La gasolina es altamente inflamable y explosi-
va. Un incendio o una explosión pueden pro-
vocar lesiones graves o mortales. Pare el mo-
tor. Vacíe el depósito en lugares bien
ventilados y alejados de llamas o chispas. No
fume. Evite derramar gasolina. Limpie inme-
diatamente la gasolina derramada.
@
Para drenar el sistema de combustible:
1. Sitúe la llave de paso de combustible en la
posición “OFF”.
2. Vacíe el depósito de combustible con un si-
fón.
A_F0M-83.book Page 8 Saturday, August 4, 2001 9:11 AM

4-9
F
FJU01092
Batterie
Si vous ne comptez pas utiliser le scooter pen-
dant un mois ou plus, enlevez en premier lieu le
câble (–) de la batterie, puis le câble (+) et le
tuyau du reniflard, puis enlevez la batterie du
scooter.
Nettoyez le boîtier de la batterie à l’aide d’eau
claire.
Si les bornes de la batterie sont sales ou corro-
dées, nettoyez les surfaces de contact des bornes
avec les fils de batterie à l’aide d’une brosse mé-
tallique ou d’un outil similaire.
Rechargez la batterie et entreposez-la dans un
lieu frais et sombre.
Appliquez de la Yamaha marine grease/
Yamaha grease A sur les bornes de la batterie.
Rechargez périodiquement la batterie, au
moins tous les 2 mois car la batterie se décharge
d’elle-même lorsqu’elle est entreposée.
@ Si vous gardez l abatterie entreposée plus
longtemps sans la recharger, elle risque d’être
inutilisable. Rechargez la batterie périodique-
ment.
@
N.B.:@ Il est possible de vérifier l’état de la batterie en
contrôlant la densité de l’électrolyte. Toutefois, il
est également possible d’en évaluer l’état en me-
surant la tension aux deux bornes de la batterie.
Rechargez la batterie si la tension est de 12 volts
ou moins.
Yamaha recommande de faire contrôler la densi-
té de l’électrolyte et de faire recharger la batterie
par un revendeur ou un concessionnaire Yamaha.
Si vous assurez vous-même l’entretien de la bat-
terie, lisez attentivement le mode d’emploi de
l’outil et de l’appareil avant de procéder à l’en-
tretien.
@
Densité de l’électrolyte
(pour référence) :
1,28 at 20 °C (68 °F)
A_F0M-83.book Page 9 Saturday, August 4, 2001 9:11 AM

4-10
ESD
GJU01092
Batterie
Wenn das Wasserfahrzeug einen Monat oder
länger nicht benutzt wird, nehmen Sie zuerst das
(–) Kabel von der Batterie ab, dann das (+) Kabel
und das Belüftungsrohr und nehmen Sie die Bat-
terie aus aus dem Wasserfahrzeug heraus.
Reinigen Sie das Batteriegehäuse mit frischem
Wasser.
Wenn die Batteriepole schmutzig oder korro-
diert sind, reinigen Sie die Kontaktflächen der
Pole mit einer Drahtbürste oder ähnlichem.
Laden sie die Batterie auf und lagern Sie sie
an einem kühlen und dunklen Ort.
Fetten Sie die Batteriepole mit Yamaha Marine
Grease/Yamaha Grease A ein.
Laden Sie die Batterie regelmäßig spätestens
alle 2 Monate auf, da sie sich während der Lage-
rung selbst entlädt.
@ Wenn Sie die Batterie längere Zeit lagern ohne
sie aufzuladen, kann sie u.U. nicht mehr be-
nutzt werden. Laden Sie die Batterie regelmä-
ßig auf.
@
HINWEIS:@ Der Batteriezustand kann durch Messung des
spezifischen Gewichts der Batteriesäure geprüft
werden. Der Batteriezustand läßt jedoch auch
grob durch direkte Messung der Batteriespan-
nung an den beiden Polen bestimmen. Laden Sie
die Batterie auf, wenn die Spannung auf 12 Volt
oder weniger abgefallen ist.
Yamaha empfiehlt, die Messung des spezifischen
Gewichts der Batteriesäure und das Aufladen der
Batterie von einem Yamaha-Fachhändler oder ei-
nem Batterie-Fachhändler durchführen zu lassen.
Wenn Sie die Batterie selbst warten, lesen Sie vor
Beginn der Wartungsarbeiten sorgfältig die An-
weisungen für die Werkzeuge und Geräte durch.
@
Spezifisches Gewicht der Batteriesäure
(zur Orientierung):
1,28 bei 20 °C (68 °F)
SJU01092
Batería
Si no va a utilizar la moto de agua durante un
mes o más, desconecte primero el cable (–) de la
batería, luego el cable (+), el tubo respiradero y
seguidamente extraiga la batería de la moto de
agua.
Limpie la caja de la batería con agua dulce.
Si los terminales de la batería están sucios o
corroídos, limpie las superficies de contacto de
los terminales y cables de la batería con un cepi-
llo metálico o equivalente.
Recargue la batería y guárdela en un lugar frío
y oscuro.
Aplique grasa marina Yamaha / grasa Yamaha
A a los terminales de la batería.
Recargue la batería periódicamente al menos
cada 2 meses para compensar la descarga de
electricidad que se produce cuando se encuentra
almacenada.
@ Si almacena la batería por un periodo prolon-
gado sin recargarla, puede resultar imposible
utilizarla de nuevo. Recargue la batería perió-
dicamente.
@
NOTA:@ Puede determinarse el estado de la batería com-
probando la densidad del electrolito. No obstan-
te, se puede asimismo conocer aproximadamente
el estado de la batería midiendo la tensión en los
dos terminales. Recargue la batería si la tensión
es inferior o igual a 12 voltios.
Yamaha recomienda comprobar la densidad del
electrolito y cargar la batería en un concesionario
Yamaha o en una tienda de baterías. Si se ocupa
usted mismo del mantenimiento de la batería, lea
atentamente las instrucciones relativas a la herra-
mienta y la máquina antes de proceder.
@
Densidad del electrolito
(referencia):
1,28 a 20 °C (68 °F)
A_F0M-83.book Page 10 Saturday, August 4, 2001 9:11 AM

4-11
F
FJU01093
Nettoyage du scooter nautique
Nettoyez le scooter avant de l’entreposer pour
une longue période.
1. Rincez la coque, le guidon et la tuyère à
l’eau douce.
2. Rincez le moteur et le fond de cale à l’eau
douce. Vidangez toute l’eau et essuyez l’hu-
midité résiduelle à l’aide de chiffons propres
et secs.
3. Pulvérisez un antirouille et un lubrifiant sur
l’extérieur du moteur.
4. Cirez la coque à l’aide d’une cire non abrasi-
ve.
5. Essuyez tous les éléments en vinyle et en
caoutchouc, tels que les joints du comparti-
ment moteur, à l’aide d’un produit de protec-
tion pour vinyle.
A_F0M-83.book Page 11 Saturday, August 4, 2001 9:11 AM
