3-54
ESD
GJU01252
Das Aufsitzen mit Mitfahrern
@ Es können ernsthafte innere Verletzungen auf-
treten, falls Wasser zu heftig in die Körperöff-
nungen dringt, als Folge davon, sich in der
Nähe der Strahlschubdüse zu befinden. Ge-
ben Sie kein Gas, bevor nicht jeder Mitfahrer
Platz genommen und ihre oder seine Füße auf
dem Boden des Fußraums hat und sich am
Vordermann gut festhält.
@
1. Steigen Sie auf, wie es im vorhergehenden
Abschnitt beschrieben ist und setzen Sie sich
rittlings auf den Sitz. Befestigen Sie die Mo-
torstoppleine an Ihrem linken Handgelenk
und fügen Sie dann die Sperrgabel in den
Motor-Absperrschalter ein.
2. Lassen Sie den Mitfahrer sich zum hinteren
Ende des Wasserfahrzeugs begeben.
3. Lassen Sie den Mitfahrer aufsitzen und auf
dem Sitz Platz nehmen. Falls ein zweiter Mit-
fahrer aufsteigt, lassen Sie ihn/sie das selbe
Verfahren befolgen.
HINWEIS:@ Kommt ein Mitfahrer an Bord, sollten sowohl der
Mitfahrer als auch der Fahrer versuchen, das
Wasserfahrzeug auszubalancieren.
@
4. Der Fahrer sollte kontrollieren, daß die Mitfah-
rer ihre Füße auf dem Boden des Fußraums
haben, und daß sie sich gut am Vordermann
festhalten.
5. Den Motor starten, in alle Richtungen schau-
en und dann auf Gleitgeschwindigkeit be-
schleunigen.
@ Bevor Sie losfahren, stellen Sie bitte sicher,
daß sich keine Boote, Hindernisse oder
Schwimmer in Ihrer Nähe befinden.
@
SJU01252
Embarque con tripulantes
@ La penetración forzada de agua en las cavida-
des corporales por la proximidad a la tobera
de propulsión a chorro puede provocar graves
lesiones internas. No accione el acelerador
hasta que se hayan sentado todos los tripulan-
tes con los pies apoyados en el reposapiés y es-
tén sujetos a la persona sentada delante.
@
1. Salte a bordo según se describe en el aparta-
do anterior y siéntese a horcajadas en el
asiento. Afirme el cordón de hombre al agua
a su muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia.
2. Indique al tripulante que se dirija a la popa
de la moto de agua.
3. Indíquele que embarque y que se siente en el
asiento. Si debe embarcar un segundo tripu-
lante, indíquele que siga el mismo procedi-
miento.
NOTA:@ Cuando vaya a embarcar un tripulante, tanto éste
como el piloto deben tratar de mantener la moto
de agua equilibrada.
@
4. El piloto debe comprobar que los tripulantes
tengan apoyados los pies en el reposapiés y
que estén firmemente sujetos a la persona
sentada delante.
5. Arranque el motor, mire en todas direcciones
y seguidamente acelere hasta alcanzar la ve-
locidad de planeo.
@ Antes de iniciar la marcha, verifique que no
haya barcos, obstáculos o nadadores a su alre-
dedor.
@
A_F0M-83.book Page 54 Saturday, August 4, 2001 9:11 AM

3-55
F
N.B.:@ Plus le poids total du pilote et des passagers est
élevé, plus il est difficile de garder le scooter en
équilibre. N’utilisez pas le scooter si le poids to-
tal dépasse 240 kg (530 lb), toute charge éven-
tuelle comprise. S’il est difficile de garder le
scooter nautique en équilibre à l’arrêt, procédez
comme suit:
1. Le passager doit maintenir le scooter pen-
dant que vous embarquez. Hissez-vous sur la
plate-forme et asseyez-vous, puis maintenez
le scooter en équilibre.
2. Attachez le cordon du coupe-circuit à votre
poignet gauche et mettez l’agrafe en place
dans le coupe-circuit du moteur. Lancez le
moteur et maintenez-le au ralenti.
3. Le passager se hisse sur la plate-forme,
s’agenouille puis rampe vers le siège pen-
dant que le scooter accélère.
4. Le pilote peut alors accélérer jusqu’à la vi-
tesse de plané avant de réduire les gaz pour
atteindre la vitesse de navigation souhaitée.
@
FJU01078
Scooter chaviré
Si le scooter chavire, suivez scrupuleusement
la procédure ci-dessous pour éviter tout risque de
dommage ou de blessure.
@ UN REDRESSEMENT MAL EFFECTUE
PEUT PROVOQUER DES BLESSURES:

Coupez le moteur et dégagez le cordon du
coupe-circuit du coupe-circuit du moteur.

Ne mettez pas la main dans la grille d’ad-
mission.

Faites attention à ne pas être heurté par le
scooter lorsqu’il se redresse.
@
A_F0M-83.book Page 55 Saturday, August 4, 2001 9:11 AM

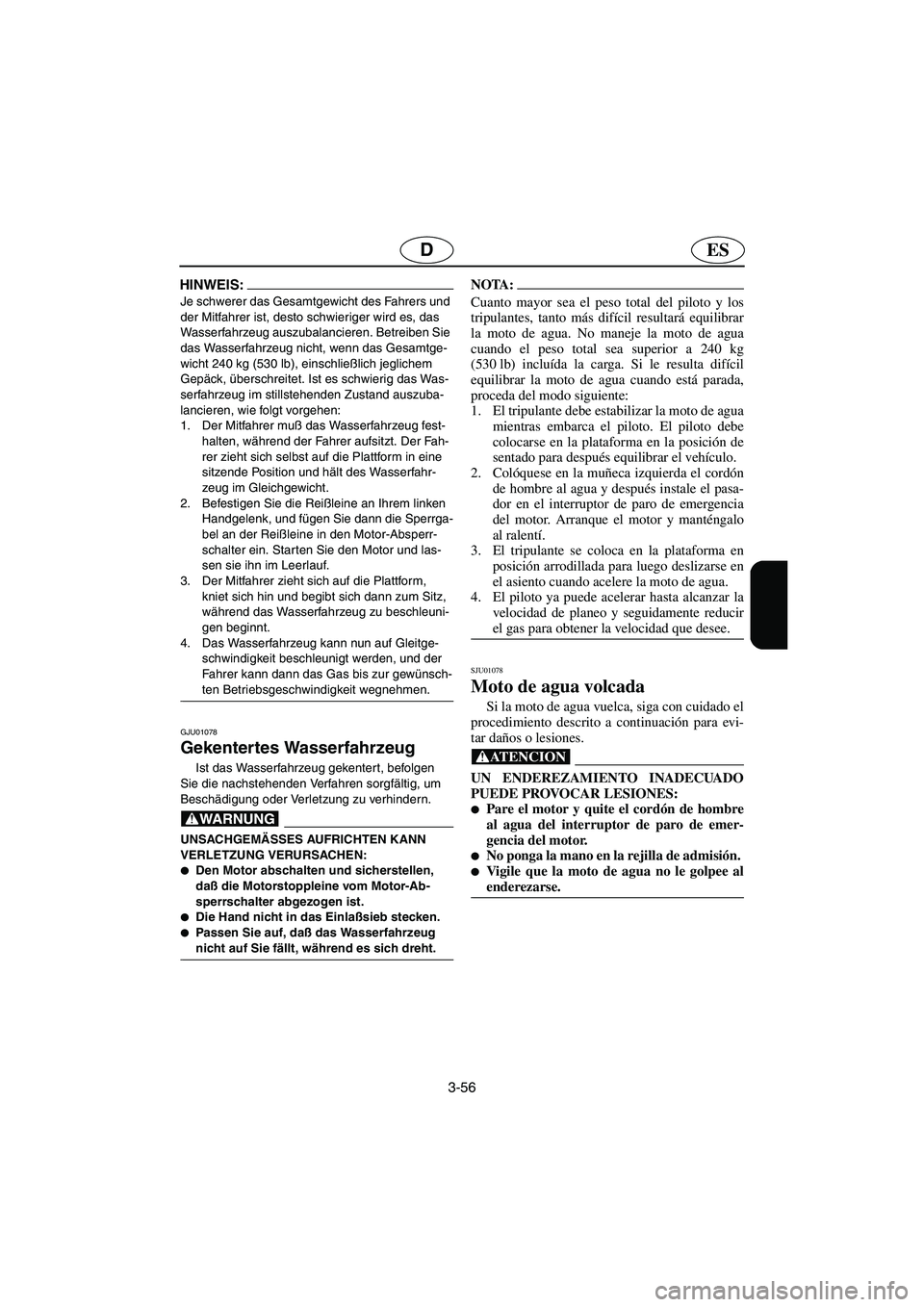

3-56
ESD
HINWEIS:@ Je schwerer das Gesamtgewicht des Fahrers und
der Mitfahrer ist, desto schwieriger wird es, das
Wasserfahrzeug auszubalancieren. Betreiben Sie
das Wasserfahrzeug nicht, wenn das Gesamtge-
wicht 240 kg (530 lb), einschließlich jeglichem
Gepäck, überschreitet. Ist es schwierig das Was-
serfahrzeug im stillstehenden Zustand auszuba-
lancieren, wie folgt vorgehen:
1. Der Mitfahrer muß das Wasserfahrzeug fest-
halten, während der Fahrer aufsitzt. Der Fah-
rer zieht sich selbst auf die Plattform in eine
sitzende Position und hält des Wasserfahr-
zeug im Gleichgewicht.
2. Befestigen Sie die Reißleine an Ihrem linken
Handgelenk, und fügen Sie dann die Sperrga-
bel an der Reißleine in den Motor-Absperr-
schalter ein. Star ten Sie den Motor und las-
sen sie ihn im Leerlauf.
3. Der Mitfahrer zieht sich auf die Plattform,
kniet sich hin und begibt sich dann zum Sitz,
während das Wasserfahrzeug zu beschleuni-
gen beginnt.
4. Das Wasserfahrzeug kann nun auf Gleitge-
schwindigkeit beschleunigt werden, und der
Fahrer kann dann das Gas bis zur gewünsch-
ten Betriebsgeschwindigkeit wegnehmen.
@
GJU01078
Gekentertes Wasserfahrzeug
Ist das Wasserfahrzeug gekentert, befolgen
Sie die nachstehenden Verfahren sorgfältig, um
Beschädigung oder Verletzung zu verhindern.
@ UNSACHGEMÄSSES AUFRICHTEN KANN
VERLETZUNG VERURSACHEN:

Den Motor abschalten und sicherstellen,
daß die Motorstoppleine vom Motor-Ab-
sperrschalter abgezogen ist.

Die Hand nicht in das Einlaßsieb stecken.

Passen Sie auf, daß das Wasserfahrzeug
nicht auf Sie fällt, während es sich dreht.
@
NOTA:@ Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equilibrar
la moto de agua. No maneje la moto de agua
cuando el peso total sea superior a 240 kg
(530 lb) incluída la carga. Si le resulta difícil
equilibrar la moto de agua cuando está parada,
proceda del modo siguiente:
1. El tripulante debe estabilizar la moto de agua
mientras embarca el piloto. El piloto debe
colocarse en la plataforma en la posición de
sentado para después equilibrar el vehículo.
2. Colóquese en la muñeca izquierda el cordón
de hombre al agua y después instale el pasa-
dor en el interruptor de paro de emergencia
del motor. Arranque el motor y manténgalo
al ralentí.
3. El tripulante se coloca en la plataforma en
posición arrodillada para luego deslizarse en
el asiento cuando acelere la moto de agua.
4. El piloto ya puede acelerar hasta alcanzar la
velocidad de planeo y seguidamente reducir
el gas para obtener la velocidad que desee.
@
SJU01078
Moto de agua volcada
Si la moto de agua vuelca, siga con cuidado el
procedimiento descrito a continuación para evi-
tar daños o lesiones.
@ UN ENDEREZAMIENTO INADECUADO
PUEDE PROVOCAR LESIONES:

Pare el motor y quite el cordón de hombre
al agua del interruptor de paro de emer-
gencia del motor.

No ponga la mano en la rejilla de admisión.
Vigile que la moto de agua no le golpee al
enderezarse.
@
A_F0M-83.book Page 56 Saturday, August 4, 2001 9:11 AM

3-57
F
@ Enlevez l’agrafe du coupe-circuit pour éviter
tout risque de surchauffe et d’endommage-
ment du moteur.
@
1. Coupez le moteur en enlevant l’agrafe du
coupe-circuit du moteur.
2. Nagez jusqu’à l’arrière du scooter. Pour re-
dresser le véhicule nautique, saisissez la pla-
que de support de la main gauche tout en ap-
puyant sur le plat-bord avec la main droite/le
pied droit.
N.B.:@ Si le côté bâbord du scooter chaviré pointe vers
le haut, faites-le d’abord basculer de manière à
diriger le côté bâbord vers le bas en appuyant de
tout votre poids sur le plat-bord.
@
@ Ne faites pas pivoter le scooter dans le sens in-
verse des aiguilles d’une montre car de l’eau
pourrait pénétrer dans le carburateur et le
moteur et les endommager.
@
3. Démarrez le moteur puis accostez pour véri-
fier si le moteur n’a pas été endommagé par
l’eau.
@ Si le scooter est resté chaviré pendant 5 minu-
tes ou plus, il se peut que de l’air ait pénétré
dans le système d’injection d’huile. Laissez le
moteur coupé, ou ne naviguez qu’à régime
embrayé, pendant 10 minutes après avoir re-
dressé le scooter. Cela permettra à toute trace
d’air de s’évacuer.
@
A_F0M-83.book Page 57 Saturday, August 4, 2001 9:11 AM

3-58
ESD
@ Stellen Sie sicher, daß Sie die Sperrgabel vom
Motor-Absperrschalter herausziehen, andern-
falls wird der Motor überhitzen und Motor-
schaden könnte die Folge sein.
@
1. Schalten Sie den Motor durch Herausziehen
der Sperrgabel aus dem Motor-Absperrschal-
ter ab.
2. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs. Drehen Sie das Wasserfahrzeug
um, mit Ihrer linken Hand an der Gleitplatte,
während Sie, mit Ihrer rechten Hand oder mit
Ihrem rechten Fuß am Dollbord, das Wasser-
fahrzeug nach unten drücken.
HINWEIS:@ Wenn die Backbordseite des gekenterten Was-
serfahrzeugs nach oben steht, zuerst das Was-
serfahrzeug so kippen, daß die Backbordseite un-
ten ist, indem Sie es mit Ihrem Gewicht an der
Scheuerleiste nach unten drücken.
@
@ Drehen Sie das Wasserfahrzeug nicht entge-
gen dem Uhrzeigersinn um, andernfalls könn-
te Wasser in den Vergaser und Motor gelan-
gen und Schaden verursachen.
@
3. Den Motor starten und dann zum Strand fah-
ren, um den Motor auf Wasserschaden zu
überprüfen.
@ Ist das Fahrzeug 5 Minuten oder länger geken-
tert gewesen, könnte Luft in das Öleinspritz-
system gelangt sein. Lassen Sie den Motor
abgeschaltet oder fahren Sie 10 Minuten lang,
nachdem das Wasserfahrzeug aufgerichtet
wurde, nur im Langsamstlauf. Dadurch kann
eingedrungene Luft abgelassen werden.
@
@ No olvide quitar la pinza del interruptor de
paro de emergencia, ya que de lo contrario el
motor se recalentará y podría averiarse.
@
1. Pare el motor quitando la pinza del interrup-
tor de paro de emergencia.
2. Nade hasta la popa de la moto de agua. Vuel-
que la moto de agua con la mano izquierda
en la tapa del grupo propulsor mientras em-
puja hacia abajo la borda con el pie o la
mano derecha.
NOTA:@ Si el costado de babor de la moto de agua volca-
da se inclina hacia arriba, incline ésta primero de
forma que el costado de babor descienda, utili-
zando su peso sobre la regala para hundirlo.
@
@ No gire la moto de agua en el sentido contra-
rio al de las agujas del reloj, ya que podría pe-
netrar agua en el carburador y el motor, los
cuales podrían averiarse.
@
3. Arranque el motor y diríjase a tierra para re-
visar el motor y comprobar si el agua ha pro-
ducido daños.
@ Si la moto de agua ha permanecido volcada
durante 5 minutos o más, puede haber pene-
trado aire en el sistema de inyección de aceite.
Deje el motor apagado o hágalo funcionar
únicamente a velocidad de ralentí durante 10
después de haber enderezado la moto de agua.
Esto permitirá que se purgue el aire.
@
A_F0M-83.book Page 58 Saturday, August 4, 2001 9:11 AM

3-59
F
A
B
C
D
FJU01079
Faire virer le scooter
La direction est commandée par la combinai-
son de la position du guidon et de la quantité de
poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la pompe
de propulsion. L’eau sous pression rejetée par la
pompe dans la tuyère crée la poussée qui dirige
le scooter. Plus le régime du moteur est élevé,
plus la poussée est forte.
C’est la quantité de poussée, associée à la po-
sition du guidon, qui détermine l’angle de vira-
ge.
A. Plus vous donnez de gaz, plus la poussée est
importante et plus le scooter peut virer court.
B. Moins vous donnez de gaz, plus la poussée
est faible et plus les virages seront progres-
sifs.
C. Si vous relâchez complètement la manette
des gaz, vous n’aurez plus qu’une poussée
minimum. Si vous naviguez à des vitesses
supérieures au régime embrayé, vous perdrez
rapidement toute manœuvrabilité dès que
vous aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédiate-
ment après avoir relâché l’accélérateur, mais
dès que le moteur aura ralenti, le scooter ces-
sera de répondre au guidon jusqu’à ce que
vous remettiez les gaz ou atteigniez un régi-
me embrayé.
Au régime embrayé, il est possible de faire
virer le scooter progressivement, à l’aide du
guidon, en n’utilisant que la quantité de
poussée disponible au ralenti.
D. Si le moteur est coupé en cours de naviga-
tion, toute poussée est supprimée. Le scooter
continuera tout droit même si vous tournez le
guidon.
Vous avez besoin de propulsion pour pou-
voir manœuvrer.
A_F0M-83.book Page 59 Saturday, August 4, 2001 9:11 AM

3-60
ESD
GJU01079
Wenden des Wasserfahrzeugs
Die Kontrolle über die Steuerung hängt von ei-
ner Kombination von Faktoren ab, und zwar von
der Stellung der Lenkergriffe und wieviel Gas ge-
geben wird.
Wasser, das durch das Einlaßsieb hereingeso-
gen wird, wird durch das Flügelrad in der Strahl-
pumpe unter Druck gesetzt. Während das unter
Druck gesetzte Wasser aus der Pumpe durch die
Strahlschubdüse ausgestoßen wird, erzeugt sie
den Druck, mit dem das Wasserfahrzeug bewegt
und gesteuert wird. Je höher die Motorgeschwin-
digkeit, je größer ist der erzeugte Druck.
Die Stärke des Strahlschubs, zusammen mit
der Stellung der Lenkergriffe bestimmt, wie scharf
Sie wenden.
A. Geben Sie mehr Gas, wird der Druck ver-
stärkt. Deshalb wird das Wasserfahrzeug
schärfer wenden.
B. Geben Sie weniger Gas, wird der Druck ver-
mindert. Deshalb wird das Wasserfahrzeug
sanfter wenden.
C. Vollständiges Wegnehmen des Gases hat nur
minimale Schubkraft zur Folge. Wenn Sie mit
einer höheren Geschwindigkeit als der Lang-
samstlaufgeschwindigkeit fahren, werden Sie
sehr schnell einen Abfall der Lenkbarkeit fest-
stellen, sobald Sie kein Gas mehr geben. Sie
können unmittelbar nach dem Weggehen
vom Gas immer noch etwas Steuerfähigkeit
haben, aber sobald der Motor langsamer
wird, wird das Wasserfahrzeug nicht länger
auf Lenkerbewegungen reagieren, bis Sie
wieder Gas geben oder Sie Langsamstlaufge-
schwindigkeit erreicht haben.
Bei Langsamstlaufgeschwindigkeit kann das
Wasserfahrzeug durch die Lenkerstellung al-
lein allmählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt abgeschal-
tet, gibt es keinen Schub. Das Wasserfahr-
zeug wird geradeaus fahren, auch wenn die
Lenkergriffe gedreht werden.
Zum Lenken brauchen Sie Gas.
SJU01079
Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión. Cuando
el agua presurizada es expulsada de la bomba
por la tobera de propulsión, crea el empuje nece-
sario para mover y gobernar la moto de agua.
Cuanto mayor sea el régimen del motor, tanto
mayor será el empuje generado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que la
moto de agua virará en un radio menor.
B. Menos gas produce menos empuje, por lo
que la moto de agua virará de forma más
progresiva.
C. Si se suelta completamente el acelerador, el
empuje será mínimo. Si está navegando a
una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capa-
cidad para virar inmediatamente después de
soltar el acelerador pero, una vez el motor
haya bajado de revoluciones, la moto de
agua no responderá a la acción del manillar
hasta que acelere de nuevo o adquiera la ve-
locidad mínima.
Al ralentí, la moto de agua puede virar pro-
gresivamente sólo por la acción del manillar
y con el empuje mínimo disponible al ralentí.
D. Si se para el motor durante la navegación,
deja de producirse empuje alguno. La moto
de agua avanzará en línea recta aunque se
gire el manillar.
Para gobernar necesita gas.
A_F0M-83.book Page 60 Saturday, August 4, 2001 9:11 AM

3-61
F
@
Ne relâchez pas les gaz lorsque vous es-
sayez d’éviter des objets–vous avez besoin
de propulsion pour manœuvrer. Toute colli-
sion peut provoquer de graves blessures,
voire la mort.

Lorsque vous naviguez à vitesse élevée, ef-
fectuez des virages progressifs ou ralentis-
sez avant de virer. Des virages serrés à vi-
tesse élevée peuvent faire déraper le scooter
ou lui faire faire un tête-à-queue, jetant le
pilote et les passagers par dessus bord, et
donc provoquer des blessures.
@
A_F0M-83.book Page 61 Saturday, August 4, 2001 9:11 AM
