Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU02941
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in den
2. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.

Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.


Den Choke so früh wie möglich ab-
schalten.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang23
36
50
60
U4KMG7.book Page 4 Wednesday, January 16, 2002 10:45 AM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU04032*
0–1.000 km
Dauerdrehzahlen über 5.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 6.000 U/min vermei-
den.
GC000056*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.


Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_

Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehent-
lich berühren können.


Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
_
U4KMG7.book Page 5 Wednesday, January 16, 2002 10:45 AM

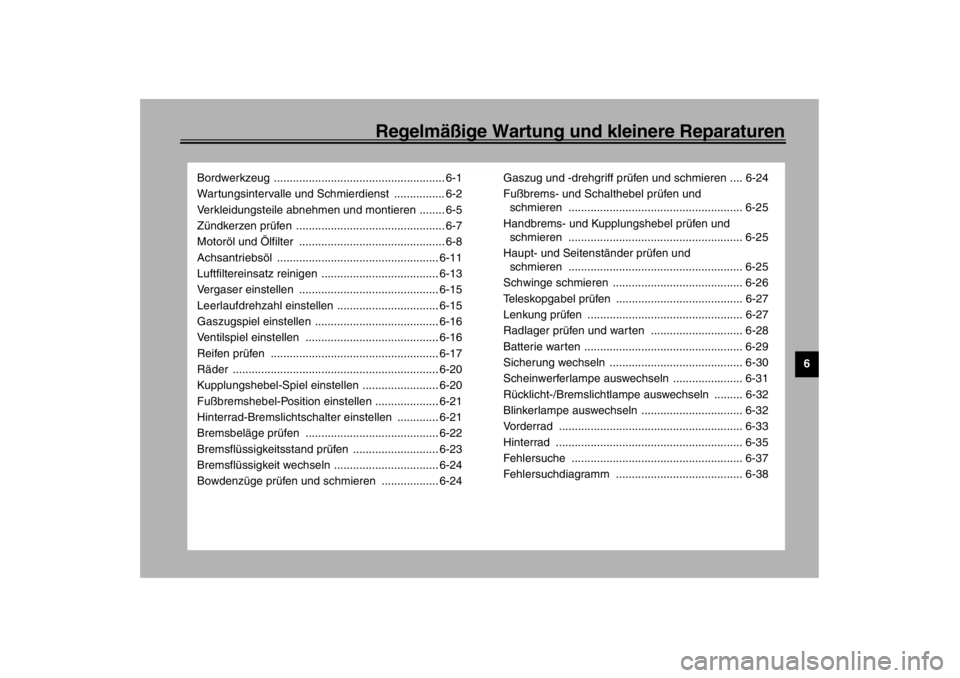

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile abnehmen und montieren ........ 6-5
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter .............................................. 6-8
Achsantriebsöl ................................................... 6-11
Luftfiltereinsatz reinigen ..................................... 6-13
Vergaser einstellen ............................................ 6-15
Leerlaufdrehzahl einstellen ................................ 6-15
Gaszugspiel einstellen ....................................... 6-16
Ventilspiel einstellen .......................................... 6-16
Reifen prüfen ..................................................... 6-17
Räder ................................................................. 6-20
Kupplungshebel-Spiel einstellen ........................ 6-20
Fußbremshebel-Position einstellen .................... 6-21
Hinterrad-Bremslichtschalter einstellen ............. 6-21
Bremsbeläge prüfen .......................................... 6-22
Bremsflüssigkeitsstand prüfen ........................... 6-23
Bremsflüssigkeit wechseln ................................. 6-24
Bowdenzüge prüfen und schmieren .................. 6-24Gaszug und -drehgriff prüfen und schmieren .... 6-24
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-25
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-25
Haupt- und Seitenständer prüfen und
schmieren ....................................................... 6-25
Schwinge schmieren ......................................... 6-26
Teleskopgabel prüfen ........................................ 6-27
Lenkung prüfen ................................................. 6-27
Radlager prüfen und warten ............................. 6-28
Batterie warten .................................................. 6-29
Sicherung wechseln .......................................... 6-30
Scheinwerferlampe auswechseln ...................... 6-31
Rücklicht-/Bremslichtlampe auswechseln ......... 6-32
Blinkerlampe auswechseln ................................ 6-32
Vorderrad .......................................................... 6-33
Hinterrad ........................................................... 6-35
Fehlersuche ...................................................... 6-37
Fehlersuchdiagramm ........................................ 6-38
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03758

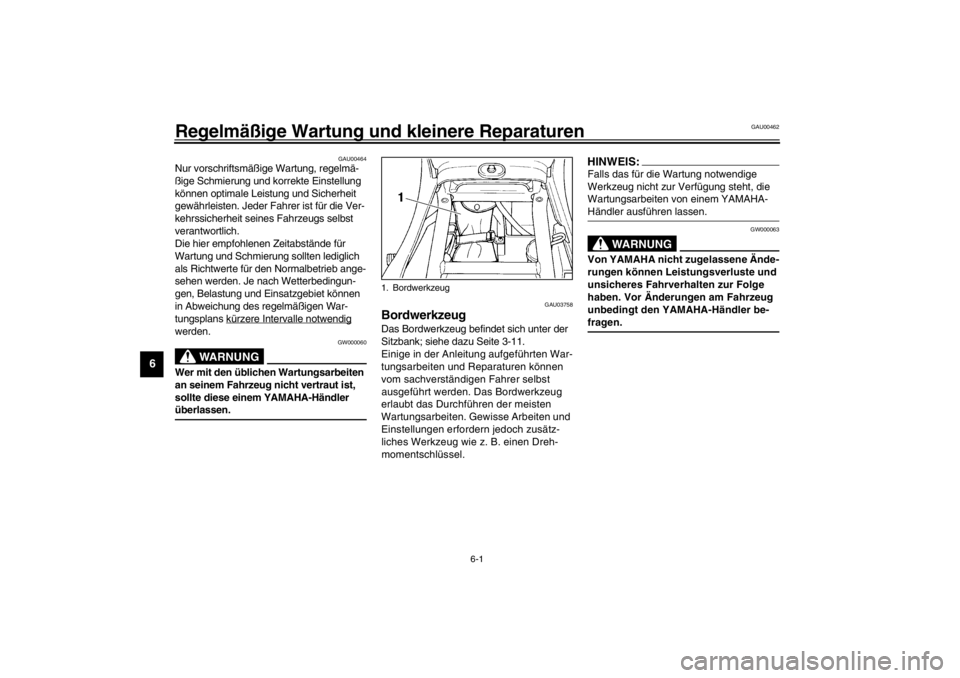

Bordwerkzeug Das Bordwerkzeug befindet sich unter der
Sitzbank; siehe dazu Seite 3-11.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst
ausgeführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler be-
fragen. _
1. Bordwerkzeug
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_

Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.


Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche auf Risse und Beschädigung prüfen.√√√√ √
2*KraftstoffilterZustand prüfen.√√
3ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
4*VentilspielKontrollieren.
Einstellen.Alle 20.000 km
5 LuftfiltereinsatzReinigen.√√
Erneuern.√√
6 KupplungFunktion prüfen.
Seilzug einstellen.√√√√√
7*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
U4KMG7.book Page 2 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*RäderAuf Schlag und Beschädigung prüfen.√√√√
11*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
12*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
13*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
14*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
15*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
16Haupt- und Seitenständer-
Klappmechanismen
Funktion prüfen.
Schmieren.√√√√ √
17
*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
19*FederbeinFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
20*Umlenkhebel- und Über-
tragungshebel-Dreh-
punkteFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
21*VergaserKaltstarteinrichtung kontrollieren.
Leerlaufdrehzahl und Synchronisation einstellen.√√√√√ √
22 MotorölWechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23ÖlfilterpatroneErneuern.√√√ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U4KMG7.book Page 3 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03884
HINWEIS:_

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Zur Bremsanlage und -flüssigkeit:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_24 AchsantriebsölÖlstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√ √
Wechseln.√√√
25
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
26Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
27*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
U4KMG7.book Page 4 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01065

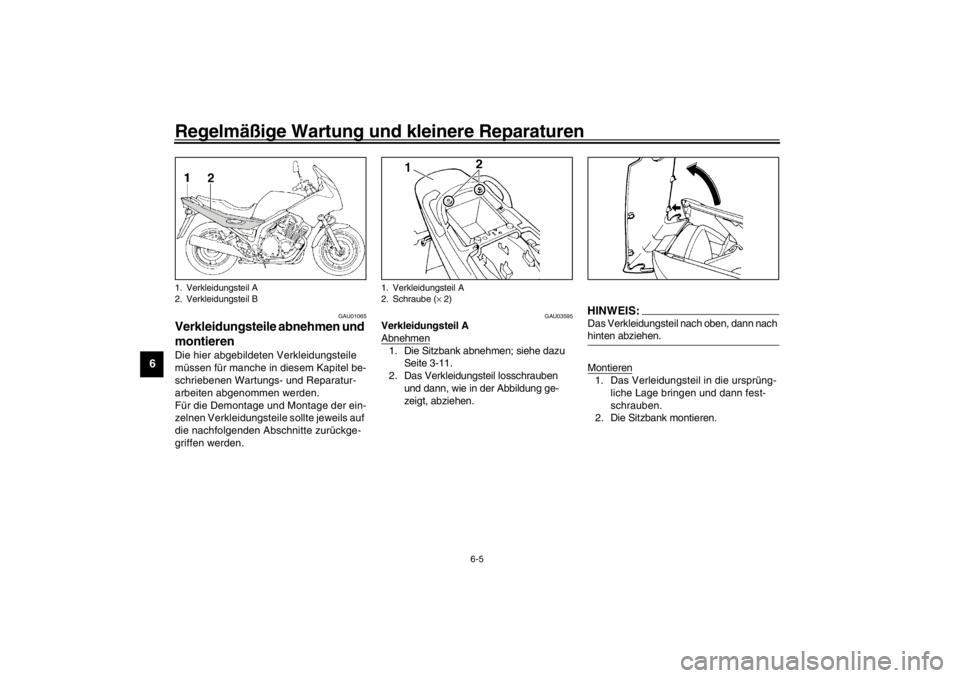

Verkleidungsteile abnehmen und
montieren Die hier abgebildeten Verkleidungsteile
müssen für manche in diesem Kapitel be-
schriebenen Wartungs- und Reparatur-
arbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Verkleidungsteile sollte jeweils auf
die nachfolgenden Abschnitte zurückge-
griffen werden.
GAU03595
Verkleidungsteil A
Abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Das Verkleidungsteil losschrauben
und dann, wie in der Abbildung ge-
zeigt, abziehen.
HINWEIS:_ Das Verkleidungsteil nach oben, dann nach
hinten abziehen. _Montieren1. Das Verleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.
2. Die Sitzbank montieren.
1. Verkleidungsteil A
2. Verkleidungsteil B
1. Verkleidungsteil A
2. Schraube (× 2)
U4KMG7.book Page 5 Wednesday, January 16, 2002 10:45 AM
