2002 YAMAHA XJ900S Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU04356
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “” drehen.
Der Lenker ist verriegelt, die Parkbeleuch-
tung, bestehend aus Standlicht vorn und
Rücklicht, ist eingeschaltet und die Warn-
blinkanlage kann eingeschaltet werden. Die
anderen elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die eingeschal-
tete Parkbeleuchtung die Batterie ent-
laden. _
GAU03034

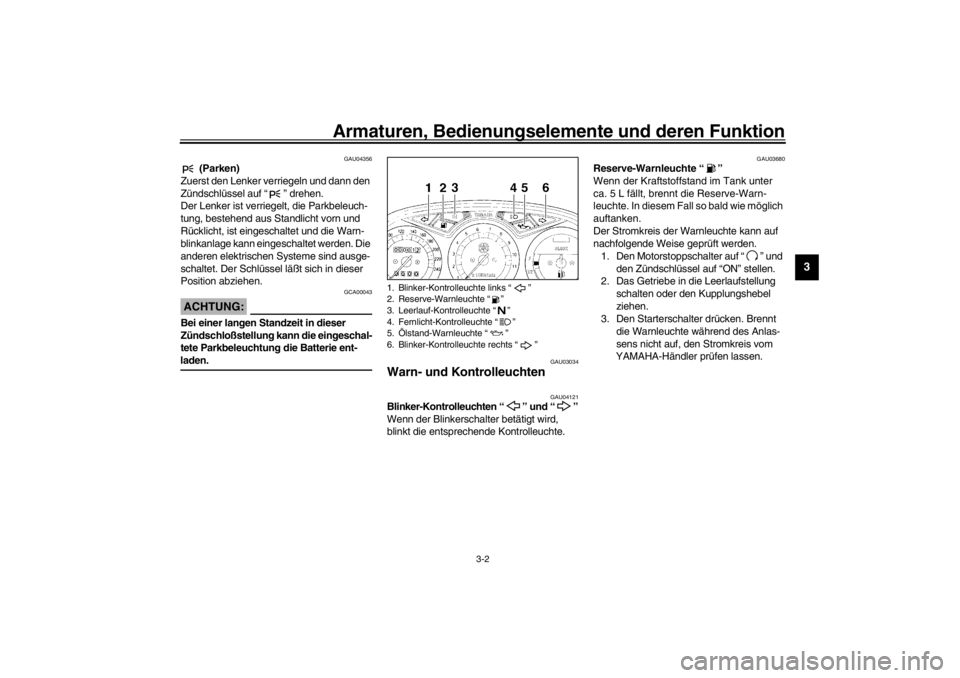

Warn- und Kontrolleuchten
GAU04121
Blinker-Kontrolleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU03680
Reserve-Warnleuchte “”
Wenn der Kraftstoffstand im Tank unter
ca. 5 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall so bald wie möglich
auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
1. Blinker-Kontrolleuchte links “”
2. Reserve-Warnleuchte “”
3. Leerlauf-Kontrolleuchte “”
4. Fernlicht-Kontrolleuchte “”
5.Ölstand-Warnleuchte “”
6. Blinker-Kontrolleuchte rechts “”
U4KMG7.book Page 2 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00061

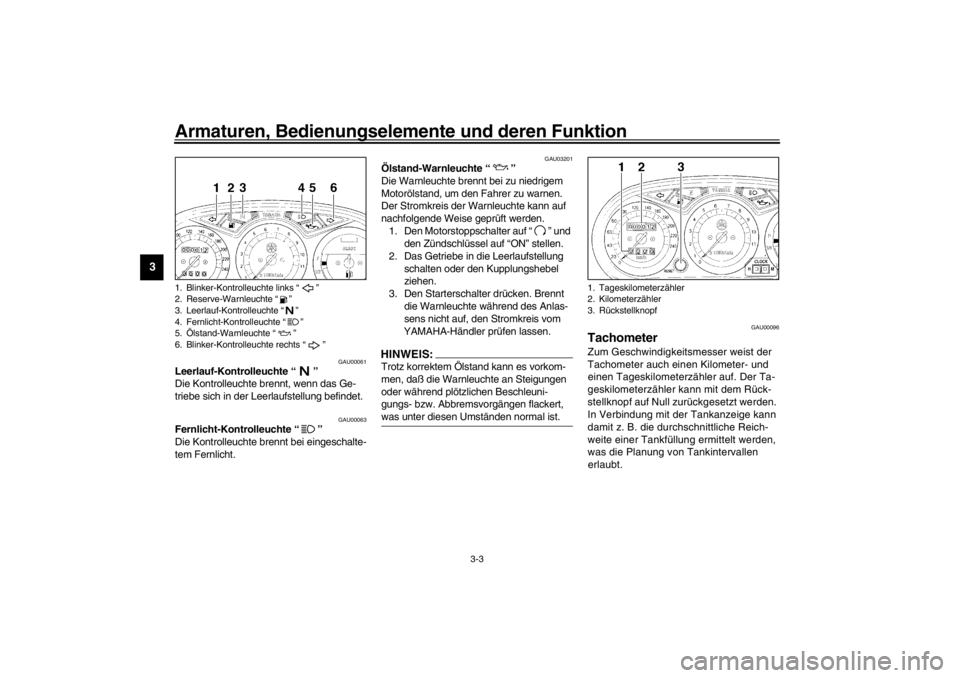

Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU03201
Ölstand-Warnleuchte “”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _
GAU00096
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
In Verbindung mit der Tankanzeige kann
damit z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen
erlaubt.
1. Blinker-Kontrolleuchte links “”
2. Reserve-Warnleuchte “”
3. Leerlauf-Kontrolleuchte “”
4. Fernlicht-Kontrolleuchte “”
5.Ölstand-Warnleuchte “”
6. Blinker-Kontrolleuchte rechts “”
1. Tageskilometerzähler
2. Kilometerzähler
3. Rückstellknopf
U4KMG7.book Page 3 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00101

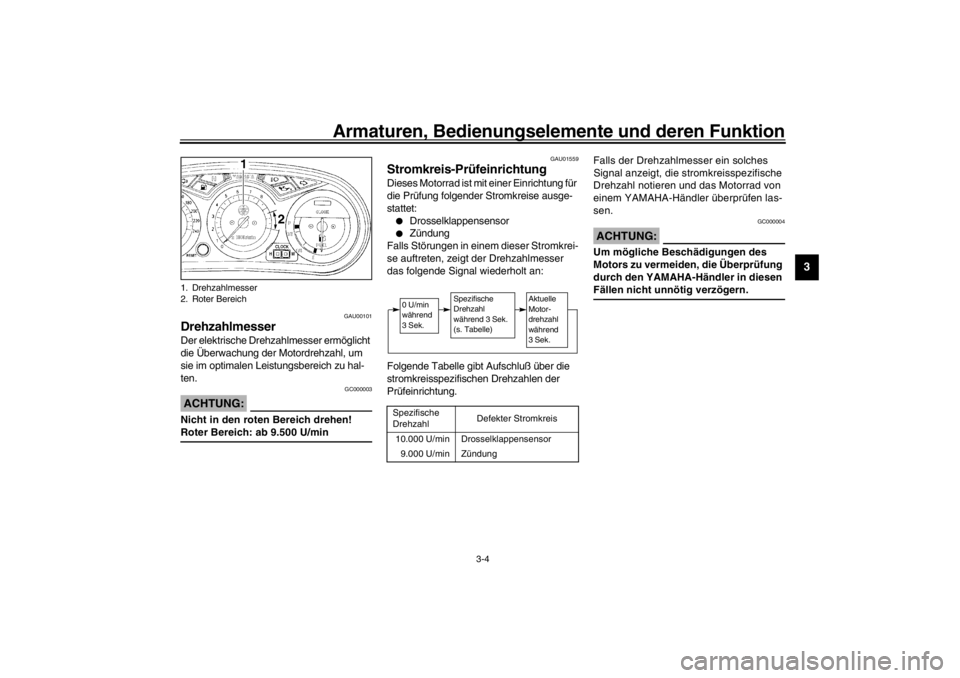

Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min _
GAU01559
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung folgender Stromkreise ausge-
stattet:

Drosselklappensensor


Zündung
Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Drehzahlmesser
das folgende Signal wiederholt an:
CB-17GFolgende Tabelle gibt Aufschluß über die
stromkreisspezifischen Drehzahlen der
Prüfeinrichtung.CB-18G
Falls der Drehzahlmesser ein solches
Signal anzeigt, die stromkreisspezifische
Drehzahl notieren und das Motorrad von
einem YAMAHA-Händler überprüfen las-
sen.
GC000004
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _
1. Drehzahlmesser
2. Roter Bereich
Spezifische
Drehzahl
Defekter Stromkreis
10.000 U/min
Drosselklappensensor
9.000 U/min
Zündung
0 U/min
während
3 Sek.
Spezifische
Drehzahl
während 3 Sek.
(s. Tabelle)
Aktuelle
Motor-
drehzahl
während
3 Sek.
U4KMG7.book Page 4 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00110
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
herabsinkt, verbleiben noch ca. 5 L Kraft-
stoff im Tank. In diesem Fall so bald wie
möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
GAU04357
Digitaluhr Die Digitaluhr zeigt ungeachtet der Zünd-
schloßstellung stets die Uhrzeit an.
Zum Stellen der Uhr:
1. Den Einstellknopf “H” drücken, bis die
korrekte Stundenzahl angezeigt wird.
2. Den Einstellknopf “M” drücken, bis die
korrekte Minutenzahl angezeigt wird.HINWEIS:_ Um nach einem Ausfall der Stromversor-
gung (z. B. durch Ausbau der Batterie o. Ä.)
wieder die richtige Uhrzeit einzustellen, die
Uhr zuerst auf 1:00 AM stellen und dann die
korrekte Uhrzeit eingeben. (N.B.: AM = 0–
12 Uhr, PM = 12–24 Uhr) _
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Tankanzeige
1. Digitaluhr
2. Einstellknopf “M”
3. Einstellknopf “H”
U4KMG7.book Page 5 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00118

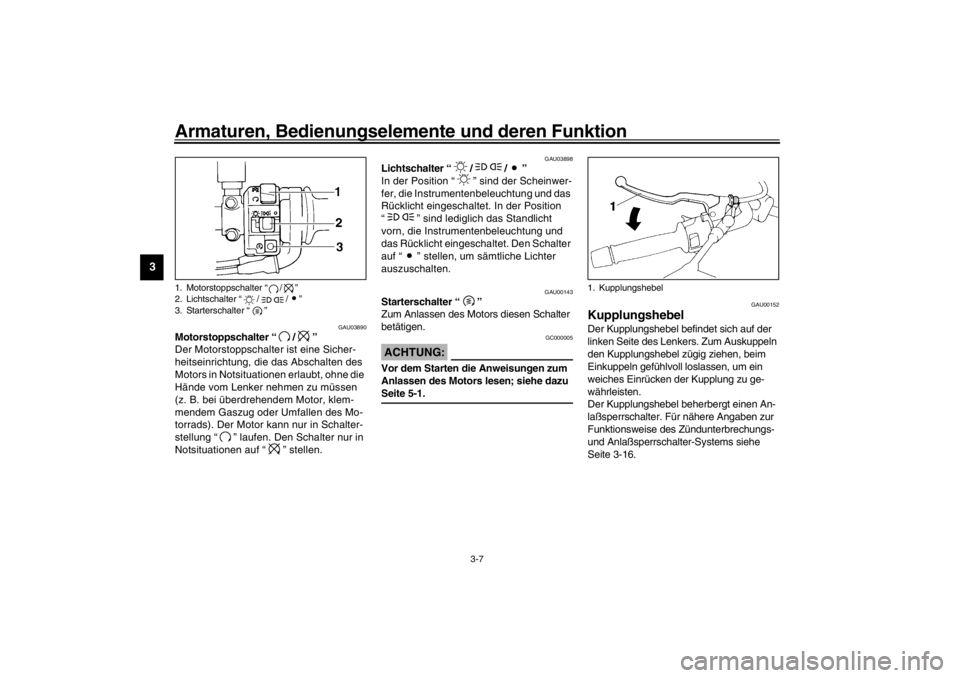

Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03826
Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. _
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
1. Lichthupenschalter “PASS”
2. Warnblinkschalter “”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Abblendschalter “/”
U4KMG7.book Page 6 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “” laufen. Den Schalter nur in
Notsituationen auf “” stellen.
GAU03898
Lichtschalter “//”
In der Position “” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet. Den Schalter
auf “” stellen, um sämtliche Lichter
auszuschalten.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-16.
1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”
1. Kupplungshebel
U4KMG7.book Page 7 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00157

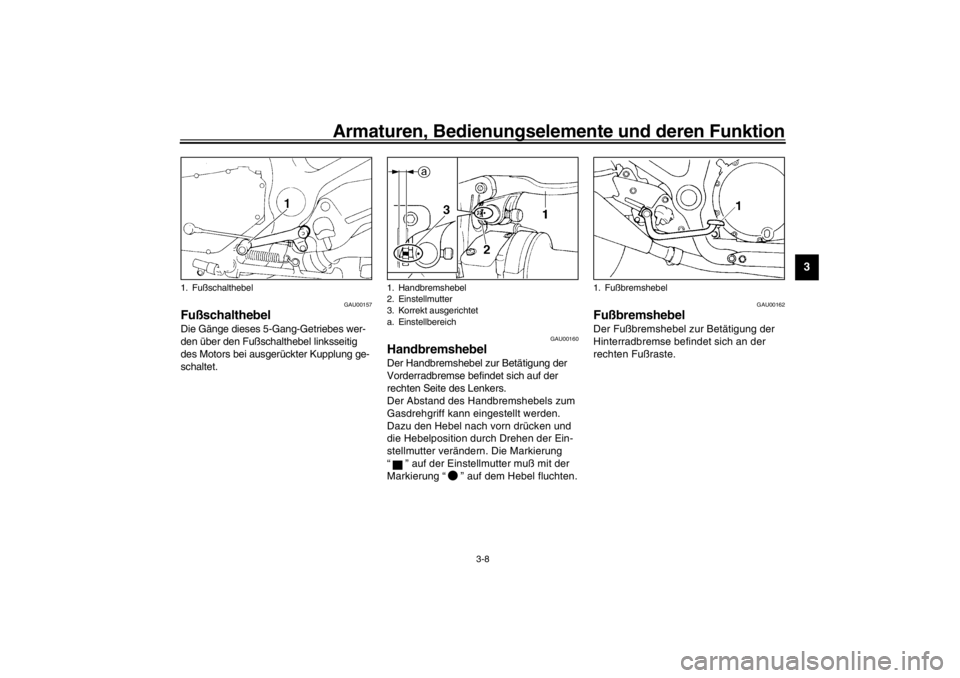

Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00160
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung
“” auf der Einstellmutter muß mit der
Markierung “” auf dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1. Fußschalthebel
1. Handbremshebel
2. Einstellmutter
3. Korrekt ausgerichtet
a. Einstellbereich
1. Fußbremshebel
U4KMG7.book Page 8 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02935

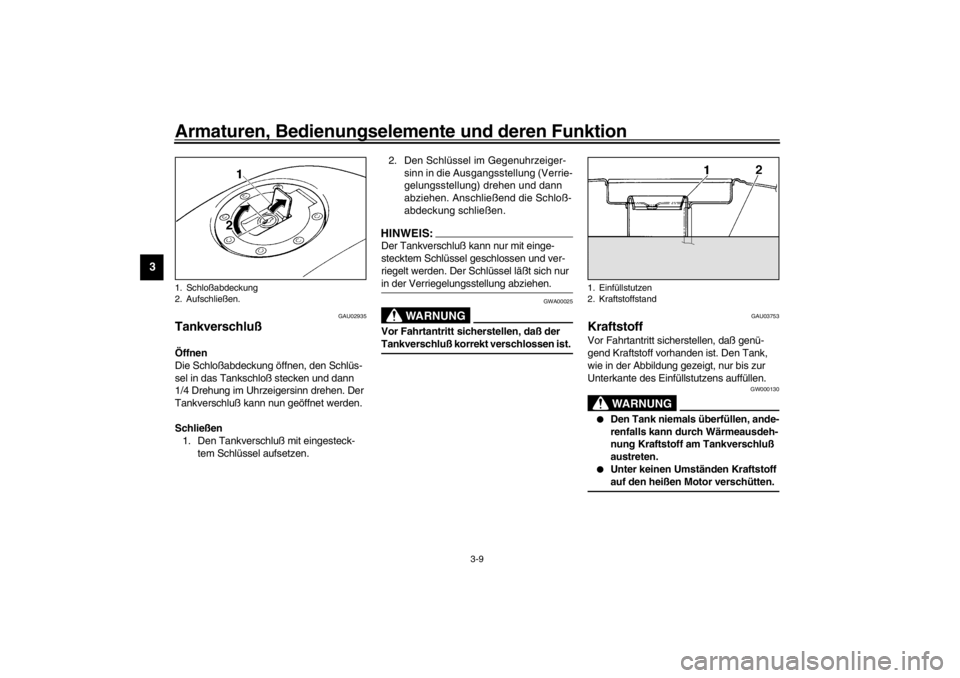

Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
1. Schloßabdeckung
2. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
