2002 YAMAHA TTR90 Owners Manual

5 - 9
CHAS
GUIDON
LENKER
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKER DEMONTIEREN
1 Motorstoppschalter 1
2 Bremszug 1 Hebelseitig demontieren.
3 Handbremshebel 1
4 Gasdrehgriff-Gehäusehälfte
(unten)1
5 Gasdrehgriff-Gehäusehälfte
(oben)1
6 Gaszug 1 Gasdrehgriffseitig demontieren.
7 Lenkergriff (rechts) 1
8 Führungsrohr 1
9 Lenkergriff (links) 1
10 Lenkerhalterung (oben) 2
11 Lenker 1
12 Lenkerhalterung (unten) 2
1
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU GUIDON
1 Coupe-circuit du moteur 1
2 Câble de frein avant 1 Déconnecter du côté levier.
3 Levier de frein 1
4 Demi-palier de fixation du câble des
gaz1
5 Support du câble des gaz 1
6 Câble des gaz 1 Déconnecter du côté accélérateur.
7 Poignée (droite) 1
8 Tube de commande des gaz 1
9 Poignée (gauche) 1
10 Demi-palier de guidon (supérieur) 2
11 Guidon 1
12 Demi-palier de guidon (inférieur) 2
1

5 - 10
CHASSTEERING
EC560000
STEERING
LS
LS
T R..TIGHTENING STEPS:
•Tighten ring nut.
38 Nm (3.8 m • kg, 27 ft • Ib)
•Loosen it completly
•Retighten it.
1 Nm (0.1 m • kg, 0.7 ft • Ib)
T R..40 Nm (4.0 m • kg, 29 ft • Ib)
5 9681076 43
21
Extent of removal:1 Under bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Front fork Refer to “FRONT FORK” section.
1 Steering stem bolt 1
2 Handle crown 1
3 Ring nut 1 Use special tool.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in
the CHAPTER 3.
4 Ball race cover 1
5 Under bracket 1
6 Bearing inner race 2
7 Upper bearing ball 19
8 Lower bearing ball 16
9 Dust seal 1
10 Bearing outer race 2
2
1

5 - 10
CHAS
DIRECTION
LENKKOPF
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.
Siehe unter “TELESKOPGABEL”. Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken
Teleskopgabel
1 Lenkkopfschraube 1
2 Obere Gabelbrücke 1
3 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “LENKOPF KONTROLLIE-
REN UND EINSTELLEN” in KAPITEL 3.
4 Lagerschutzkappe 1
5 Untere Gabelbrücke 1
6 Lagerlaufring (innen) 2
7 Lagerkugeln (oben) 19
8 Lagerkugeln (unten) 16
9 Staubschutzmanschette 1
10 Lagerlaufring (außen) 2
2
1
DIRECTION
Organisation de la dépose:1 Dépose du té de fourche inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA DIRECTION
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
Se reporter à la section “FOURCHE
AVANT”. Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Fourche avant
1 Ecrou de colonne de direction 1
2 Etrier supérieur 1
3 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “CONTROLE ET REGLAGE
DE LA TETE DE FOURCHE” au CHAPI-
TRE 3.
4 Couvercle de cage à billes 1
5 Etrier inférieur 1
6 Cage interne de roulement 2
7 Billes du roulement supérieur 19
8 Billes du roulement inférieur 16
9 Joint antipoussière 1
10 Cage externe du roulement 2
2
1

5 - 11

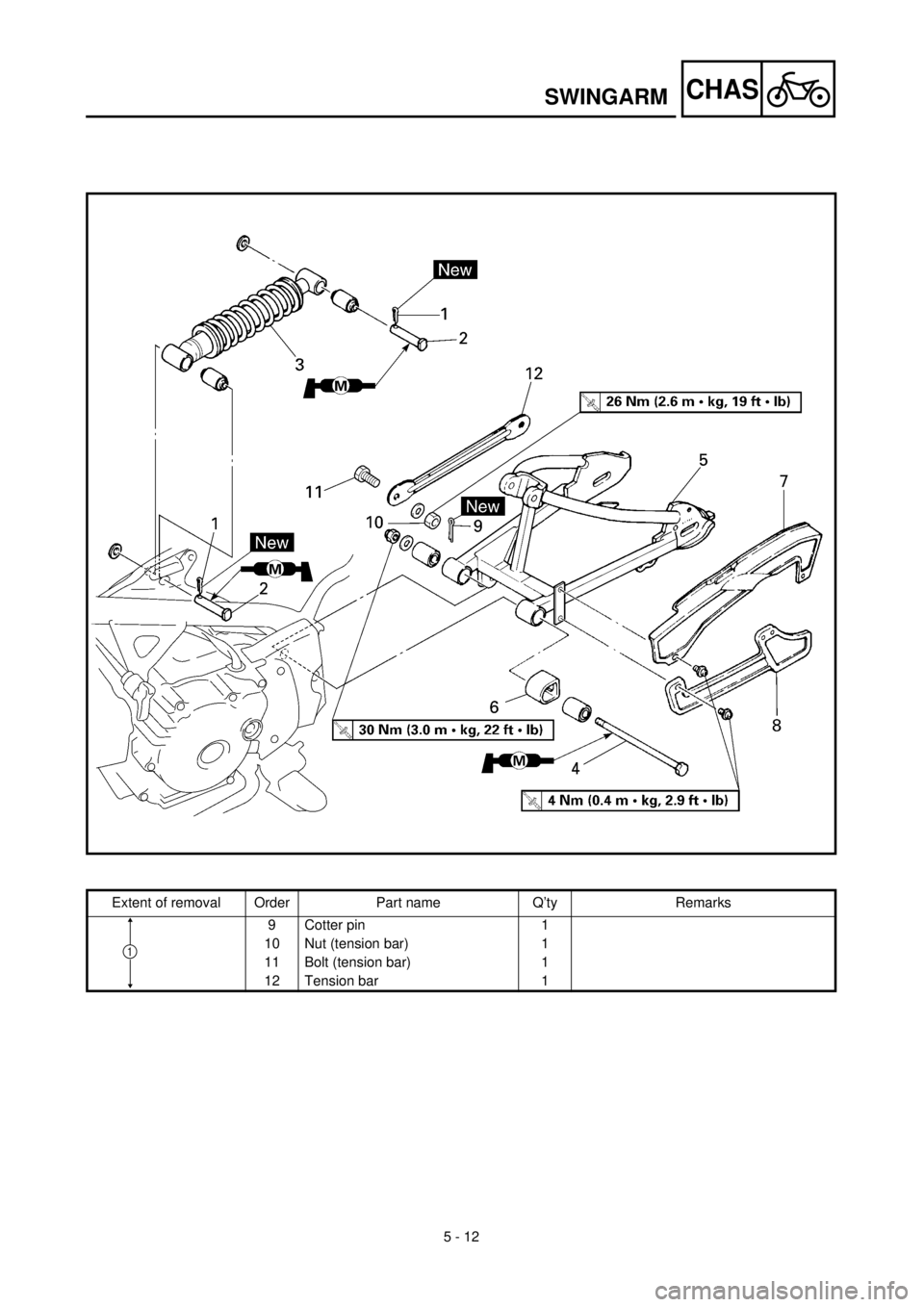

CHASSWINGARM
EC570000
SWINGARM
Extent of removal:1 Swingarm removal2 Rear shock absorber removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Rear fender
Drive chain
1 Cotter pin 2
2 Pin 2
3 Rear shock absorber 1
4 Pivot shaft 1 Hold the swingarm.
5 Swing arm 1
6 Chain guard 1
7 Chain case (upper) 1
8 Chain case (lower) 1
1
2

5 - 11
CHAS
BRAS OSCILLANT
SCHWINGE
SCHWINGE
Demontage-Arbeiten:1 Schwinge demontieren2 Federbein demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken.
Hinterrad
Hinterradabdeckung
AntriebsketteSiehe unter “VORDER- UND HINTER-
RAD”.
1 Splint 2
2 Stift 2
3 Federbein 1
4 Schwingenachse 1 Die Schwinge festhalten.
5 Schwinge 1
6 Kettenschutz 1
7 Kettenschutz (oben) 1
8 Kettenschutz (unten) 1
1
2
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant2 Dépose de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Roue arrière
Garde- boue arrière
Chaîne de transmissionSe reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
1 Goupille fendue 2
2 Goupille 2
3 Amortisseur arrière 1
4 Boulon-pivot 1 Tenir le bras oscillant.
5 Bras oscillant 1
6 Protection de chaîne 1
7 Carter de chaîne (supérieur) 1
8 Carter de chaîne (inférieur) 1
1
2

5 - 12
CHASSWINGARM
Extent of removal Order Part name Q’ty Remarks
9 Cotter pin 1
10 Nut (tension bar) 1
11 Bolt (tension bar) 1
12 Tension bar 1
1

5 - 12
CHAS
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Splint 1
10 Mutter (Bremsankerstrebe) 1
11 Schraube (Bremsankerstrebe) 1
12 Bremsankerstrebe 1
1
BRAS OSCILLANT
SCHWINGE
Organisation de la dépose Ordre Nom de pièce Qté Remarques
9 Goupille fendue 1
10 Ecrou (barre de tension) 1
11 Boulon (barre de tension) 1
12 Barre de tension 1
1

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1CDI magneto
2CDI unit
3Ignition coil
4Spark plug
5“ENGINE STOP” switch
6Thermo switch
7Carburetor heater
8Rectifier/regulatorCOLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
W..................... White
EC612000
WIRING DIAGRAM
G/WB/RW/LW/RBr G
RW
WB
Y/R
O
BO
B
B
BY/RY
WY/RB
W
Y
B
GG/W
B/W
B/W
BrB/RWWWY
OO
BBW/LY/RR
W
B
B
B
W/R
Y/R
OFF
RUN
B
Y/R
B
B
Y
Y
1
23
4
5 6
7 8
B/R ................... Black/Red
B/W .................. Black/White
G/W.................. Green/White
W/L .................. White/Blue
W/R .................. White/Red
