4 - 19
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
2. Einschleifen:
lVentilteller
lVentilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes oder
Erneuerung von Ventil und Ventilsitz sollten
Ventilteller und Ventilsitz eingeschliffen werden.
Arbeitsschritte
lGrobkörnige Schleifpaste auf den Ventil-
kegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleifpaste nicht
in den Spalt zwischen Ventilschaft und
Ventilführung gelangt.
lVentilschaft mit Molybdändisulfidöl
schmieren.
lVentil in den Zylinderkopf einsetzen.
lVentil hin- und herdrehen, bis Ventilkegel
und Ventilsitz gleichmäßig angeschliffen
sind. Danach die Schleifpaste vollständig
entfernen.
HINWEIS:
Die beste Läppwirkung wird erzielt, wenn
das Ventil leicht gegen den Ventilsitz
gedrückt und zwischen den Handflächen
hin- und hergedreht wird.
lFeinkörnige Schleifpaste auf den Ventilke-
gel auftragen und die oben beschriebenen
Arbeitsschritte wiederholen.
HINWEIS:
Nach jedem Läppen sicherstellen, daß die
Schleifpaste vollständig von Ventilkegel und
Ventilsitz entfernt wird.
lTuschierfarbe auf den Ventilkegel auftra-
gen.
lVentil in den Zylinderkopf einsetzen.
lVentil fest gegen den Sitz pressen, um
einen deutlichen Abdruck zu erhalten.
lVentilsitzbreite erneut messen. Entspricht
die Ventilsitzbreite noch immer nicht dem
Sollmaß, den Ventilsitz nochmals nachbe-
arbeiten und einschleifen.
2. Roder:
lFace de soupape
lSiège de soupape
N.B.:
Après le surfaçage du siège de soupape ou le rem-
placement de la soupape et du guide de soupape, il
faut roder le siège et la face de la soupape.
Etapes du rodage:
lAppliquer de la grosse pâte à roder sur la face
de soupape.
ATTENTION:
Veiller à ce que de la pâte ne rentre pas dans
l’intervalle entre la queue de soupape et le
guide.
lAppliquer de l’huile au bisulfure de molyb-
dène sur la queue de soupape.
lInstaller la soupape dans la culasse.
lTourner la soupape jusqu’à ce que la face et le
siège de la soupape soient uniformément polis,
puis éliminer la pâte à roder.
N.B.:
Pour obtenir un bon rodage, tapoter sur le siège
de soupape tout en faisant tourner la soupape
dans la main.
lAppliquer de la pâte à roder fine sur la face de
soupape, puis répéter le procédé ci-dessus.
N.B.:
Après chaque opération de rodage, s’assurer
d’éliminer complètement les restes de pâte de la
face et du siège de soupape.
lAppliquer du bleu de mécanicien (Dykem) sur
la face de la soupape.
lInstaller la soupape dans la culasse.
lPresser la soupape à travers le guide de sou-
pape et sur le siège de soupape de manière à
laisser une trace nette.
lMesurer à nouveau la largeur du siège de sou-
pape. Si la largeur du siège de soupape est hors
spécifications, surfacer à nouveau et roder le
siège de soupape.

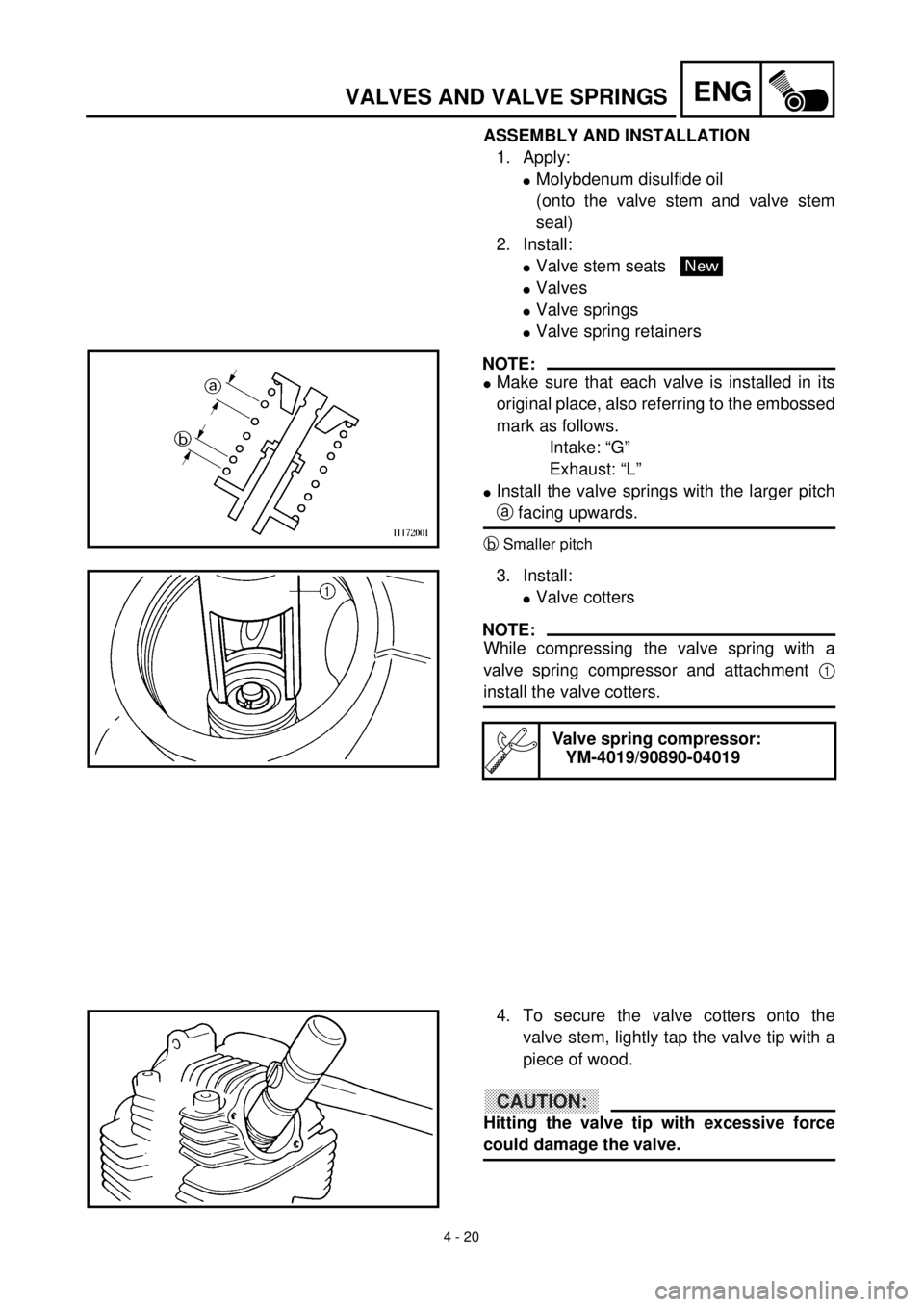

4 - 20
ENGVALVES AND VALVE SPRINGS
ASSEMBLY AND INSTALLATION
1. Apply:
lMolybdenum disulfide oil
(onto the valve stem and valve stem
seal)
2. Install:
lValve stem seats
lValves
lValve springs
lValve spring retainers
NOTE:
lMake sure that each valve is installed in its
original place, also referring to the embossed
mark as follows.
Intake: “G”
Exhaust: “L”
lInstall the valve springs with the larger pitch
a facing upwards.
bSmaller pitch
New
3. Install:
lValve cotters
NOTE:
While compressing the valve spring with a
valve spring compressor and attachment 1
install the valve cotters.
Valve spring compressor:
YM-4019/90890-04019
4. To secure the valve cotters onto the
valve stem, lightly tap the valve tip with a
piece of wood.
CAUTION:
Hitting the valve tip with excessive force
could damage the valve.

4 - 20
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
ZUSAMMENBAU UND MONTAGE
1. Auftragen:
lMolybdändisulfidöl
(auf Ventilschaft und Ventilschaft-Ab-
dichtung)
2. Montieren:
lVentilschaftsitze
lVentile
lVentilfedern
lVentilfederteller
HINWEIS:
lSicherstellen, daß jedes Ventil in seine ur-
sprüngliche Lage montiert wird. Dabei fol-
gende Markierungen beachten.
Einlaß: G
Auslaß: L
lDie Ventilfedern mit der größeren Steigung
a nach oben einbauen.
bKleinere Steigung
New
3. Montieren:
lVentilkeile
HINWEIS:
Die Ventilfeder mit Ventilfederspanner und
Halterung 1 zusammendrücken, dann die
Ventilkeile einsetzen.
Ventilfederspanner
YM-4019/90890-04019
4. Zur Sicherung der Ventilkeile auf dem
Ventilschaft mit einem Holzhammer leicht
auf das Ventilschaftende schlagen.
ACHTUNG:
Starke Schläge auf das Ventilschaftende
können das Ventil beschädigen. ASSEMBLAGE ET MONTAGE
1. Appliquer:
lHuile au bisulfure de molybdène
(sur la queue de soupape et la bague d’étan-
chéité de queue de soupape)
2. Monter:
lBagues d’étanchéité de queue de soupape
lSoupapes
lRessorts de soupape
lRetenues de ressort de soupape
N.B.:
lS’assurer de remettre chaque soupape dans sa
position d’origine, en se référant aux repères en
relief comme suit:
Admission: “G”
Echappement: “L”
lInstaller le ressort de soupape en tournant le pas
le plus grand a vers le haut.
bPas le plus petit
New
3. Monter:
lClavettes de soupape
N.B.:
Installer les clavettes de soupape tout en compri-
mant le ressort de soupape avec un compresseur de
ressort de soupape et l’accessoire 1.
Compresseur de ressort de soupape:
YM-4019/90890-04019
4. Pour fixer les clavettes de soupape sur la
queue de soupape, tapoter la pointe de sou-
pape à l’aide d’un maillet en plastique.
ATTENTION:
Une frappe trop forte sur la pointe de soupape
pourrait endommager la soupape.

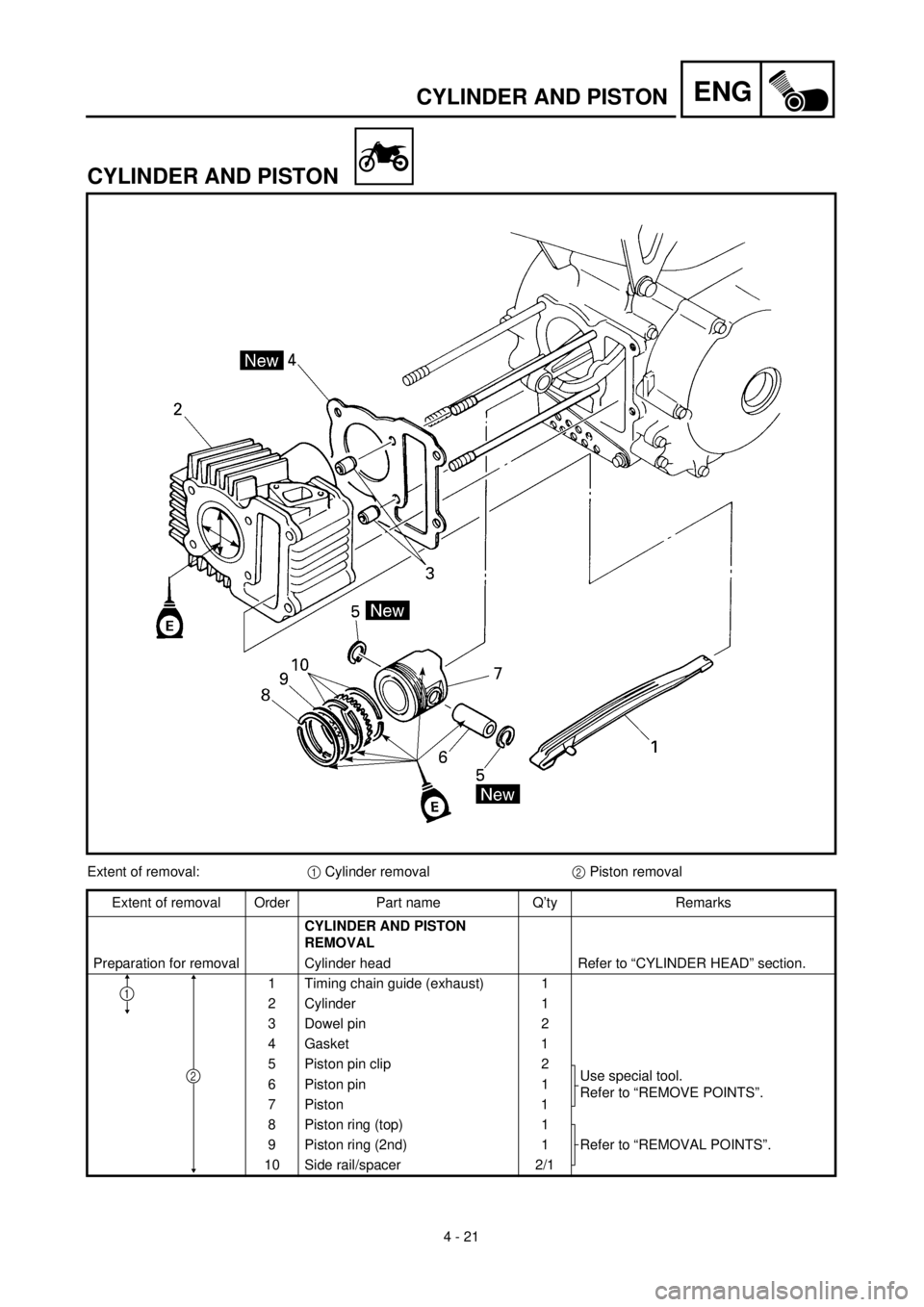

4 - 21
ENGCYLINDER AND PISTON
CYLINDER AND PISTON
Extent of removal:1 Cylinder removal2 Piston removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER AND PISTON
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Timing chain guide (exhaust) 1
2 Cylinder 1
3 Dowel pin 2
4 Gasket 1
5 Piston pin clip 2
Use special tool.
Refer to “REMOVE POINTS”. 6 Piston pin 1
7 Piston 1
8 Piston ring (top) 1
Refer to “REMOVAL POINTS”. 9 Piston ring (2nd) 1
10 Side rail/spacer 2/1
1
2

4 - 21
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
Demontage-Arbeiten:1 Zylinder demontieren2 Kolben demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDER UND KOLBEN
DEMONTIEREN
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Steuerkettenschiene (Auslaß) 1
2 Zylinder 1
3 Paßstift 2
4 Dichtung 1
5 Kolbenbolzen-Sicherungsring 2
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 6 Kolbenbolzen 1
7 Kolben 1
8 1. Kompressionsring (Topring) 1
Siehe unter “AUSBAU”. 9 2. Kompressionsring 1
10 Ölabstreifring/Expander 2/1
2
1
CYLINDRE ET PISTON
Organisation de la dépose:1 Dépose du cylindre2 Dépose du piston
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES CYLINDRES ET
DES PISTONS
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Patin de chaîne de distribution
(échappement)1
2 Cylindre 1
3 Goujon 2
4 Joint 1
5 Circlip d’axe de piston 2
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 6 Axe de piston 1
7 Piston 1
8 Segment de piston (de feu) 1
Se reporter à “POINTS DE DEPOSE”. 9 Segment de piston (d’étanchéité) 1
10 Rail/bague expansible 2/1
2
1

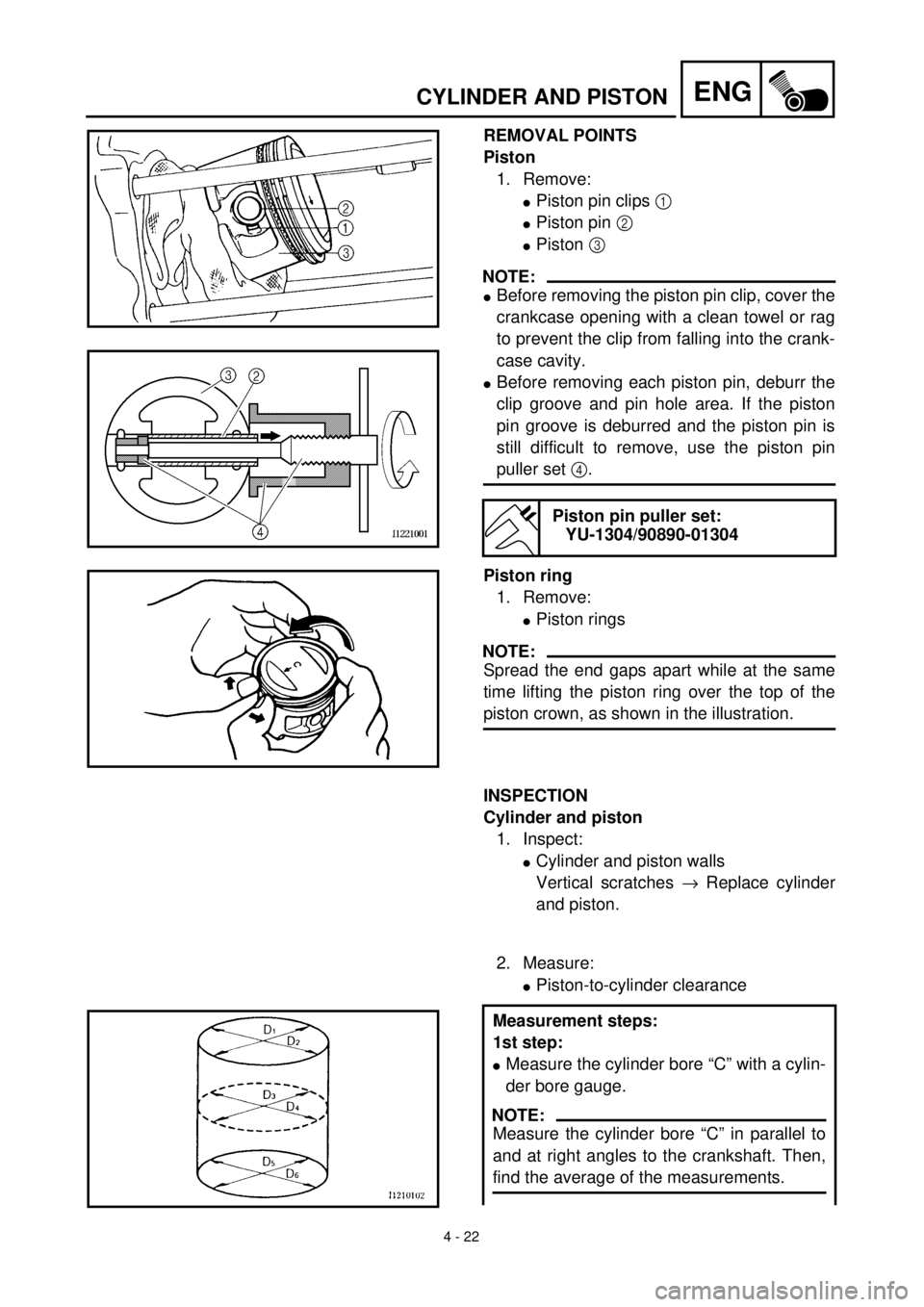

4 - 22
ENGCYLINDER AND PISTON
REMOVAL POINTS
Piston
1. Remove:
lPiston pin clips 1
lPiston pin 2
lPiston 3
NOTE:
lBefore removing the piston pin clip, cover the
crankcase opening with a clean towel or rag
to prevent the clip from falling into the crank-
case cavity.
lBefore removing each piston pin, deburr the
clip groove and pin hole area. If the piston
pin groove is deburred and the piston pin is
still difficult to remove, use the piston pin
puller set 4.
Piston pin puller set:
YU-1304/90890-01304
Piston ring
1. Remove:
lPiston rings
NOTE:
Spread the end gaps apart while at the same
time lifting the piston ring over the top of the
piston crown, as shown in the illustration.
INSPECTION
Cylinder and piston
1. Inspect:
lCylinder and piston walls
Vertical scratches ® Replace cylinder
and piston.
2. Measure:
lPiston-to-cylinder clearance
Measurement steps:
1st step:
lMeasure the cylinder bore “C” with a cylin-
der bore gauge.
NOTE:
Measure the cylinder bore “C” in parallel to
and at right angles to the crankshaft. Then,
find the average of the measurements.

4 - 22
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
AUSBAU
Kolben
1. Demontieren:
lKolbenbolzen-Sicherungsringe 1
lKolbenbolzen 2
lKolben 3
HINWEIS:
lVor dem Ausbau der Kolbenbolzensicherung
das Kurbelgehäuse mit einem sauberen
Tuch oder Lappen abdecken, damit der
Sicherungsring nicht hineinfallen kann.
lVor der Demontage der Kolbenbolzen die
Sicherungsring-Nuten und den Bereich um
die Kolbenbolzenbohrung herum entgraten.
Falls eine Kolbenbolzennut entgratet wurde,
der Kolbenbolzen aber immer noch schwer
zu demontieren ist, Kolbenbolzen-Ausbau-
werkzeug 4 verwenden.
Kolbenring
1. Demontieren:
lKolbenringe
HINWEIS:
Die Enden spreizen und zur gleichen Zeit den
Kolbenring über den Kolbenboden heben, wie
in der Abbildung gezeigt
Kolbenbolzen-Austreiber
YU-1304/90890-01304
PRÜFUNG
Zylinder und Kolben
1. Kontrollieren:
lZylinderwandung und Kolbenhemd
Riefen in Laufrichtung ® Kolben und
Zylinder erneuern.
2. Messen:
lKolbenlaufspiel
Arbeitsschritte
1. Schritt
lZylinderbohrung “C” mit einem Innenmi-
krometer messen.
HINWEIS:
Die Zylinderbohrung “C” parallel zum und im
rechten Winkel zur Kurbelwelle messen.
Danach den Durchschnitt der Messung
bestimmen.
POINTS DE DEPOSE
Piston
1. Déposer:
lCirclip d’axe de piston 1
lAxe de piston 2
lPiston 3
N.B.:
lAvant de retirer le circlip d’axe de piston, couvrir
le carter d’un chiffon propre pour empêcher le
circlip de tomber dans le carter.
lEbarber les alentours de gorge du circlip et d’ori-
fice d’axe avant de retirer l’axe de piston. Si le
circlip d’axe de piston est difficile à enlever
même quand sa gorge a été ébarbée, se servir de
l’extracteur d’axe de piston 4.
Segment de piston
1. Déposer:
lSegments de piston
N.B.:
Ecarter largement les becs tout en soulevant en
même temps le segment de piston au-dessus de la
couronne de piston comme montré sur l’illustration.
Kit d’extracteur d’axe de piston:
YU-1304/90890-01304
CONTROLE
Cylindre et piston
1. Contrôler:
lParois de cylindre et de piston
Rayures verticales ® Remplacer le cylin-
dre et le piston.
2. Mesurer:
lJeu entre piston et cylindre
Etapes de la mesure:
1re étape:
lMesurer l’alésage de cylindre “C” au moyen
d’une jauge d’alésage de cylindre.
N.B.:
Mesurer l’alésage de cylindre “C” en parallèle et
à angle droit par rapport au vilebrequin. Faire
ensuite la moyenne des valeurs obtenues.

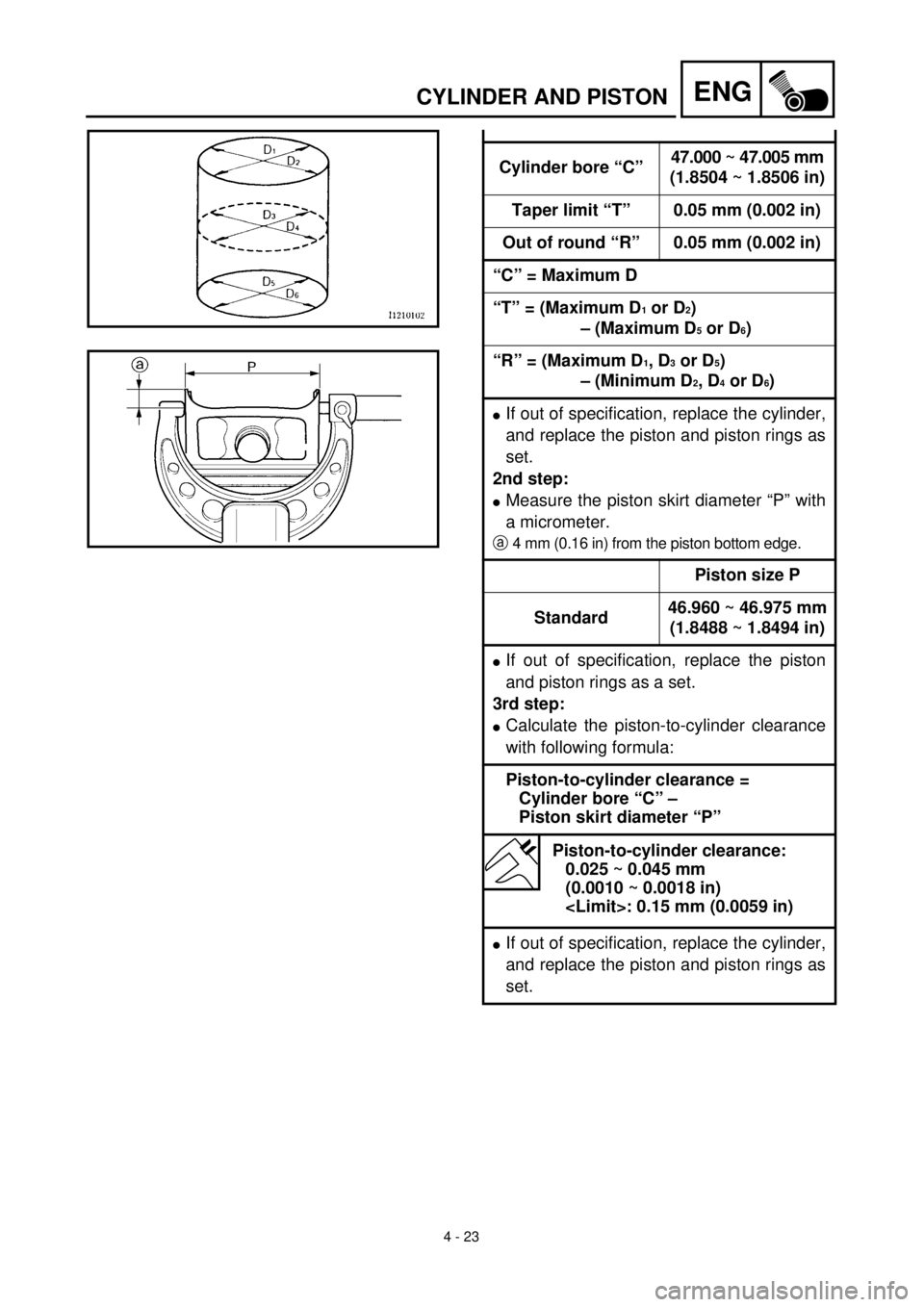

4 - 23
ENGCYLINDER AND PISTON
Cylinder bore “C”47.000 ~ 47.005 mm
(1.8504 ~ 1.8506 in)
Taper limit “T” 0.05 mm (0.002 in)
Out of round “R” 0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Maximum D
1 or D2)
– (Maximum D
5 or D6)
“R” = (Maximum D
1, D3 or D5)
– (Minimum D2, D4 or D6)
lIf out of specification, replace the cylinder,
and replace the piston and piston rings as
set.
2nd step:
lMeasure the piston skirt diameter “P” with
a micrometer.
a4 mm (0.16 in) from the piston bottom edge.
Piston size P
Standard46.960 ~ 46.975 mm
(1.8488 ~ 1.8494 in)
lIf out of specification, replace the piston
and piston rings as a set.
3rd step:
lCalculate the piston-to-cylinder clearance
with following formula:
Piston-to-cylinder clearance =
Cylinder bore “C” –
Piston skirt diameter “P”
Piston-to-cylinder clearance:
0.025 ~ 0.045 mm
(0.0010 ~ 0.0018 in)
: 0.15 mm (0.0059 in)
lIf out of specification, replace the cylinder,
and replace the piston and piston rings as
set.
