2002 YAMAHA TTR90 Owners Manual

4 - 23
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Zylinderbohrung “C”47,000–47,005 mm
Konizität “T” 0,05 mm
Unrundheit “R” 0,05 mm
“C” = Max. D
“T” = (Max. D
1 oder D2) – (Max. D5 oder D6)
“R” = (Max. D
1, D3 oder D5)
– (Min. D2, D4 oder D6)
lFalls unvorschriftsmäßig, den Zylinder
nachbohren oder erneuern und den Kol-
ben sowie die Kolbenringe im Satz erneu-
ern.
2. Schritt
lKolbenschaftdurchmesser “P” mit einem
Mikrometer messen.
a4 mm von der Kolben-Unterkante
Kolbenschaft-
durchmesser “P”
Standard 46,960–46,975 mm
lFalls unvorschriftsmäßig, Kolben und Kol-
benringe im Satz erneuern.
3. Schritt
lKolbenlaufspiel nach der folgenden For-
mel berechnen:
Kolbenlaufspiel =
Zylinderbohrung “C” –
Kolbenschaftdurchmesser “P”
Kolbenlaufspiel
0,025–0,045 mm
0,15 mm
lFalls unvorschriftsmäßig, den Zylinder
erneuern und Kolben sowie Kolbenringe
im Satz erneuern.
Alésage de cylindre “C”47,000 à 47,005 mm
(1,8504 à 1,8506 in)
Limite de conicité “T”0,05 mm (0,002 in)
Ovalisation “R” 0,05 mm (0,002 in)
“C” = maximum D
“T” = (maximum D
1 ou D2)
– (maximum D
5 ou D6)
“R” = (maximum D
1, D3 ou D5)
– (minimum D2, D4 ou D6)
lSi hors spécifications, réaléser ou remplacer le
cylindre et remplacer le piston et ses segments.
2e étape:
lMesurer le diamètre “P” de la jupe de piston à
l’aide d’un micromètre.
a4 mm (0,16 in) du bord inférieur de piston
Taille de piston “P”
Standard46,960 à 46,975 mm
(1,8488 à 1,8494 in)
lSi hors spécifications, remplacer le piston et ses
segments.
3e étape:
lCalculer l’écart entre le piston et le cylindre à
l’aide de la formule suivante:
Ecart piston – cylindre =
alésage de cylindre “C” –
diamètre de jupe de piston “P”
Ecart piston – cylindre:
0,025 à 0,045 mm
(0,0010 à 0,0018 in)
: 0,15 mm (0,0059 in)
lSi hors spécifications, remplacer le cylindre et
remplacer le piston et ses segments.

4 - 24
ENGCYLINDER AND PISTON
Piston ring
1. Measure:
lRing side clearance
Use a feeler gauge.
Out of specification ® Replace the pis-
ton and rings as a set.
NOTE:
Clean carbon from the piston ring grooves and
rings before measuring the side clearance.
2. Position:
lPiston ring
(in cylinder)
NOTE:
Insert a ring into the cylinder and push it
approximately 5 mm (0.20 in) into the cylinder.
Push the ring with the piston crown so that the
ring will be at a right angle to the cylinder bore.
a5 mm (0.20 in)
3. Measure:
lRing end gap
Out of specification ® Replace.
NOTE:
You cannot measure the end gap on the
expander spacer of the oil control ring. If the oil
control ring rails show excessive gap, replace
all three rings.
Side clearance
Standard Limit
Top ring0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
End gap
Standard Limit
Top ring0.10 ~ 0.25 mm
(0.004 ~ 0.010 in)0.4 mm
(0.016 in)
2nd ring0.10 ~ 0.25 mm
(0.004 ~ 0.010 in)0.4 mm
(0.016 in)
Oil ring0.2 ~ 0.7 mm
(0.01 ~ 0.03 in)—

4 - 24
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Kolbenring
1. Messen:
lRingnutspiel
Fühlerlehre verwenden.
Unvorschriftsmäßig ® Kolben (kom-
plett) mit Kolbenringen erneuern.
HINWEIS:
Vor der Messung des Ringnutspiels die Ölkoh-
leablagerungen an Kolbenring und Ringnuten
entfernen.
2. Montieren:
lKolbenring
(in Zylinderbohrung)
HINWEIS:
Den Ring etwa 5 mm in den Zylinder hinein-
schieben. Dazu den Kolbenboden verwen-
den, damit der Ring rechtwinklig im Zylinder
sitzt.
a5 mm
3. Messen:
lStoßspiel
Unvorschriftsmäßig ® Kolbenring er-
neuern.
HINWEIS:
Das Stoßspiel der Ölabstreifring-Expanderfeder
kann nicht gemessen werden. Wenn die Spann-
ringe starken Verschleiß aufweisen, müssen alle
drei Ringe erneuert werden.
Ringnutspiel
Standard Grenzwert
1. Kompres-
sionsring
(Topring)0,030–0,065 mm 0,12 mm
2. Kompres-
sionsring0,020–0,055 mm 0,12 mm
Stoßspiel
Standard Grenzwert
1. Kompres-
sionsring
(Topring)0,10–0,25 mm 0,4 mm
2. Kompres-
sionsring0,10–0,25 mm 0,4 mm
Ölabstreif-
ring0,2–0,7 mm—
Segment de piston
1. Mesurer:
lJeu latéral du segment
Utiliser une jauge d’épaisseur.
Hors spécifications ® Remplacer à la fois
le piston et ses segments.
N.B.:
Eliminer les dépôts de calamine des gorges de seg-
ment et des segments avant de mesurer le jeu laté-
ral.
2. Positionner:
lSegment de piston
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et l’enfoncer à
environ 5 mm (0,20 in) dans le cylindre. Pousser le
segment avec la couronne de piston de sorte que le
segment se trouve perpendiculairement par rapport
à l’alésage de cylindre.
a5 mm (0,20 in)
3. Mesurer:
lEcartement des becs
Hors spécifications ® Remplacer.
N.B.:
Il est impossible de mesurer l’écartement des becs
de la bague extensible du segment racleur d’huile.
Si les rails du segment racleur d’huile sont sérieu-
sement écartés, remplacer les trois segments.
Jeu latéral
Standard Limite
Segment de
feu0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Ecartement des becs
Standard Limite
Segment
de feu0,10 à 0,25 mm
(0,004 à 0,010 in)0,4 mm
(0,016 in)
Segment
d’étan-
chéité0,10 à 0,25 mm
(0,004 à 0,010 in)0,4 mm
(0,016 in)
Segment
racleur
d’huile0,2 à 0,7 mm
(0,01 à 0,03 in)—

4 - 25
ENGCYLINDER AND PISTON
Piston pin
1. Inspect:
lPiston pin
Blue discoloration/grooves ®
Replace, then inspect the lubrication
system.
2. Measure:
lPiston pin outside diameter
lPiston pin bore inside diameter
ASSEMBLY AND INSTALLATION
Piston
1. Install:
lPiston rings
(onto the piston)
NOTE:
lBe sure to install the piston rings so that the
manufacturer’s marks or numbers are
located on the upper side of the rings.
lLubricate the piston and piston rings liberally
with engine oil. Measurement steps:
lMeasure the piston pin outside diameter
a.
If out of specification, replace the piston
pin
Outside diameter (piston pin):
12.996 ~ 13.000 mm
(0.5117 ~ 0.5118 in)
:12.976 mm (0.5109 in)
lMeasure the piston inside diameter b.
If out of specification, replace the piston.
Inside diameter (piston):
13.002 ~ 13.013 mm
(0.5119 ~ 0.5123 in)
: 13.045 mm (0.5136 in)

4 - 25
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Kolbenbolzen
1. Kontrollieren:
lKolbenbolzen
Blaufärbung/Riefen ® Erneuern und
Schmiersystem überprüfen.
2. Messen:
lKolbenstift-Außendurchmesser
lKolbenstiftbohrung-Innendurchmesser
ZUSAMMENBAU UND MONTAGE
Kolben
1. Montieren:
lKolbenringe
(auf den Kolben)
HINWEIS:
lDie Kolbenringe so montieren, daß die Her-
stellerangaben nach oben weisen.
lKolben und Kolbenringe reichlich mit Motoröl
schmieren. Arbeitsschritte
lKolbenbolzen-Außendurchmesser mes-
sen a.
Werden die Grenzwerte überschritten,
den Kolbenbolzen erneuern.
Außendurchmesser (Kolbenbol-
zen)
12,996–13,000 mm
12,976 mm
lKolbenbolzenaugen-Durchmesser mes-
sen b.
Werden die Grenzwerte überschritten,
den Kolben erneuern.
Innendurchmesser (Kolbenbol-
zenauge)
13,002–13,013 mm
13,045 mm
Axe de piston
1. Contrôler:
lAxe de piston
Décoloration bleue/gorges ® Remplacer
puis examiner le système de graissage.
2. Mesurer:
lDiamètre extérieur d’axe de piston
lDiamètre intérieur d’alésage d’axe de piston
ASSEMBLAGE ET MONTAGE
Piston
1. Monter:
lSegments de piston
(sur le piston)
N.B.:
lS’assurer d’installer les segments de piston de
sorte que les repères ou numéros du constructeur
se trouvent sur le côté supérieur des segments.
lLubrifier généreusement le piston et les segments
avec de l’huile moteur. Etapes de la mesure:
lMesurer le diamètre extérieur a de l’axe de
piston.
S’il n’est pas conforme aux spécifications,
remplacer l’axe de piston.
Diamètre extérieur (axe de piston):
12,996 à 13,000 mm
(0,5117 à 0,5118 in)
: 12,976 mm (0,5109 in)
lMesurer le diamètre intérieur de l’axe de pis-
ton b.
Si le jeu n’est pas conforme aux spécifications,
remplacer le piston.
Diamètre intérieur de piston:
13,002 à 13,013 mm
(0,5119 à 0,5123 in)
: 13,045 mm (0,5136 in)

4 - 26
ENGCYLINDER AND PISTON
2. Position:
lTop ring
l2nd ring
lOil ring
Offset the piston ring end gaps as
shown.
aTop ring end
bOil ring end (lower)
cOil ring end (upper)
d2nd ring end
3. Install:
lPiston 1
lPiston pin 2
lPiston pin clips 3
NOTE:
lApply engine oil onto the piston pin, piston
ring and piston.
lBe sure that the arrow mark a on the piston
points to the exhaust side of the engine.
lBefore installing the piston pin clip, cover the
crankcase with a clean rag to prevent the
piston pin clip from falling into the crankcase.
4. Lubricate:
lPiston
lPiston rings
lCylinder
NOTE:
Apply a liberal coating of engine oil.
New
Cylinder
1. Install:
lDowel pins
lGasket
lCylinder 1
NOTE:
Install the cylinder with one hand while com-
pressing the piston rings with the other hand.
CAUTION:
lBe careful not to damage the timing chain
damper during installation.
lPass the timing chain through the timing
chain cavity.
New

4 - 26
ENG
2. Positionner:
lSegment de feu
lSegment d’étanchéité
lSegment racleur d’huile
Décaler les becs de segment comme illus-
tré.
aBecs du segment de feu
bBecs du segment racleur d’huile (rail intérieur)
cBecs du segment racleur d’huile (rail supérieur)
dBecs du segment d’étanchéité
3. Monter:
lPiston 1
lAxe de piston 2
lCirclips d’axe de piston 3
N.B.:
lAppliquer de l’huile moteur sur l’axe de piston,
le segment de piston et le piston.
lS’assurer que la flèche a sur le piston soit orien-
tée vers le côté échappement du moteur.
lAvant d’installer le circlip d’axe de piston, couvrir
le carter avec un chiffon propre pour éviter que le
circlip d’axe de piston tombe dans le carter.
4. Lubrifier:
lPiston
lSegments de piston
lCylindre
N.B.:
Appliquer une bonne couche d’huile moteur.
New
Cylindre
1. Monter:
lGoujons
lJoint
lCylindre 1
N.B.:
Installer le cylindre d’une main tout en comprimant
les segments de l’autre main.
ATTENTION:
lPrendre soin de ne pas endommager l’amor-
tisseur de chaîne de distribution pendant l’ins-
tallation.
lFaire passer la chaîne de distribution à travers
la cavité de chaîne de distribution.
New
2. Montieren:
l1. Kompressionsring (Topring)
l2. Kompressionsring
lÖlabstreifring
Ringstöße laut Abbildung versetzen.
aRingstoß (1. Kompressionsring)
bRingstoß (Ölabstreifring unten)
cRingstoß (Ölabstreifring oben)
dRingstoß (2. Kompressionsring)
3. Montieren:
lKolben 1
lKolbenbolzen 2
lKolbenbolzen-Sicherungsring 3
HINWEIS:
lKolbenbolzen, Kolbenringe und Kolben mit
Motoröl schmieren.
lDie Pfeilmarkierung a auf dem Kolben muß
zur Auslaßseite weisen.
lVor dem Einbau des Kolbenbolzen-Sicherungs-
ringes das Kurbelgehäuse mit einem sauberen
Tuch abdecken, damit der Sicherungsring nicht
in das Kurbelgehäuse fallen kann.
4. Schmieren:
lKolben
lKolbenringe
lZylinder
HINWEIS:
Motoröl reichlich auftragen.
New
Zylinder
1. Montieren:
lPaßhülsen
lDichtung
lZylinder 1
HINWEIS:
Den Zylinder mit einer Hand einbauen, mit der
anderen die Kolbenringe zusammendrücken.
ACHTUNG:
lDen Steuerkettendämpfer bei der Monta-
ge nicht beschädigen.
lDie Steuerkette durch den Steuerketten-
schacht führen.
New
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN

4 - 27
ENGCLUTCH
CLUTCH

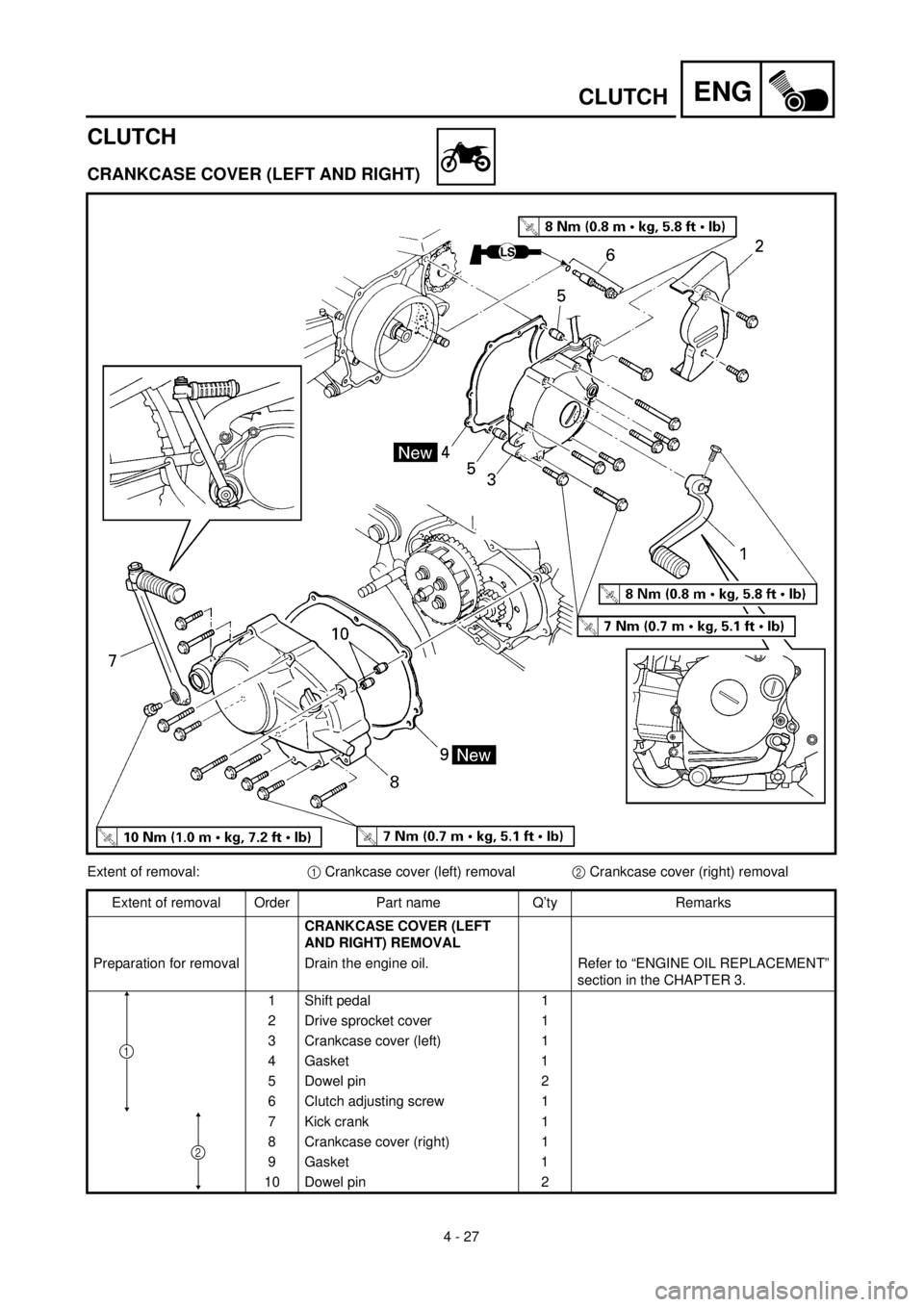

CRANKCASE COVER (LEFT AND RIGHT)
Extent of removal:1 Crankcase cover (left) removal2 Crankcase cover (right) removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE COVER (LEFT
AND RIGHT) REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
1 Shift pedal 1
2 Drive sprocket cover 1
3 Crankcase cover (left) 1
4 Gasket 1
5 Dowel pin 2
6 Clutch adjusting screw 1
7 Kick crank 1
8 Crankcase cover (right) 1
9 Gasket 1
10 Dowel pin 2
1
2
