2002 YAMAHA TTR90 Owners Manual

INSP
ADJLUBRIFICATION
ALLGEMEINE SCHMIERUNG
ALLGEMEINE SCHMIERUNG
Um einen sicheren Betriebzu gewährleisten,
die Maschine bei der Montage, nach dem Ein-
fahren und nach jedem Rennen schmieren.
1Alle Seilzüge
2Handbremshebel-Drehpunkt
3Schalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Kontaktfläche zwischen Gasdrehgriff und Lenker
6Antriebskette
7Gaszugscheibe
8Gaszugende
9Bremszugende
Yamaha Seilzug-Schmiermittel oder gleichwerti-
ges Mittel verwenden.
õSAE 10W-30 Motoröl oder geeignetes Ketten-
schmiermittel verwenden.
‚Hochwertiges leichtes Lithiumfett verwenden.
LUBRIFICATION
Afin de garantir le bon fonctionnement de tous les
éléments, il convient de lubrifier la machine avant
la première utilisation, après le rodage, ainsi
qu’après chaque course.
1Tous les câbles de commande
2Pivot de levier de frein
3Pivot de pédale de sélection
4Pivot de repose-pied
5Surface de contact de la poignée des gaz et du guidon
6Chaîne de transmission
7Portion d’enroulement du câble
8Extrémité de câble des gaz
9Extrémité de câble de frein
Lubrifier tous ces points à l’aide d’un lubrifiant
Yamaha pour câbles ou d’un produit équivalent.
õUtiliser de l’huile de moteur SAE 10W-30 ou un bon
lubrifiant pour chaînes.
‚Lubrifier les points suivants avec de la graisse fluide
à base de savon au lithium.
3 - 18

3 - 19
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
lSpark plug
2. Inspect:
lElectrode 1
Wear/damage ® Replace.
lInsulator color 2
Normal condition is a medium to light
tan color.
Distinctly different color ® Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
lPlug gap a
Use a wire gauge or thickness gauge.
Out of specification ® Regap.
4. Clean the plug with a spark plug cleaner
if necessary.
Spark plug gap:
0.6 ~ 0.7 mm (0.02 ~ 0.03 in)
Standard spark plug:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Tighten:
lSpark plug
NOTE:
lBefore installing a spark plug, clean the gas-
ket surface and plug surface.
lFinger-tighten a the spark plug before
torquing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP
ADJ
3 - 19
PARTIE ELECTRIQUE/INSPECTION DE BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
lZündkerze
2. Kontrollieren:
lElektrode 1
Verschleiß/Beschädigung ® Erneuern.
lIsolatorfuß-Farbe 2
Die normale Färbung ist Rehbraun.
Abnormale Färbung ® Den Motorzu-
stand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit niedriger
Drehzahl, weist der Zündkerzen-Isolatorfuß
auch bei gutem Motor- und Vergaserzustand
Verölung auf.
3. Messen:
lElektrodenabstand a
Eine Fühlerlehre verwenden.
Unvorschriftsmäßig ® Einstellen.
4. Die Zündkerze ggf. mit Kerzenreiniger
säubern.
Elektrodenabstand
0,6–0,7 mm
Standard-Zündkerze
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Festziehen:
lZündkerze
HINWEIS:
lVor dem Einschrauben der Zündkerze Ker-
zenkörper und Dichtfläche säubern.
lDie Zündkerze zuerst handfest anziehen a
und dann erst vorschriftsmäßig festziehen
b.
T R..13 Nm (1,3 m · kg)
PARTIE ELECTRIQUE
INSPECTION DE BOUGIE
1. Déposer:
lBougie
2. Examiner:
lElectrode 1
Usure/endommagement ® Remplacer.
lCouleur de l’isolateur 2
La couleur idéale est une couleur café au
lait clair ou légèrement foncé.
Couleur nettement différente ® Vérifier
l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des heures à bas
régime, l’isolateur de la bougie s’encrasse, même si
le moteur et le carburateur sont en bon état de fonc-
tionnement.
3. Mesurer:
lEcartement des électrodes de bougie a
Se servir d’un calibre à fils ou d’une jauge
d’épaisseur.
Hors spécifications ® Régler l’écartement.
4. Si nécessaire, nettoyer la bougie à l’aide d’un
outil de nettoyage de bougies.
Ecartement des électrodes:
0,6 à 0,7 mm (0,02 à 0,03 in)
Bougie standard:
CR6HSA (NGK)
U20FSR-U (DENSO)
5. Serrer:
lBougie
N.B.:
lAvant de monter une bougie, nettoyer le plan de
joint et le plan de la bougie.
lSerrer la bougie à la main a avant de la serrer au
couple spécifié b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)

4 - 1
ENG
ENGINE
CARBURETOR
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank
1 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
2 Carburetor heater lead 1
3 Air vent hose 1
4 Fuel hose 1
5 Bolt 2
6 Carburetor assembly 1
7 O-ring 1
8 Spacer 1
9 Carburetor top 1
10 Starter plunger assembly 1
1
CARBURETOR
4

4 - 1
ENG
MOTOR
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank
1 Schlauchschelle
(Luftfilteranschluß)1 Die Schlauchschellen-Schraube (Luftfil-
teranschluß) lockern.
2 Vergaserbeheizungs-Kabel 1
3 Entlüftungsschlauch 1
4 Kraftstoffschlauch 1
5 Schraube 2
6 Vergaser 1
7 O-Ring 1
8 Distanzstück 1
9 Vergaserdeckel 1
10 Choke-Einrichtung 1
1
CARBURATEUR
VERGASER
MOTEUR
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir de carburant
1 Bride (raccord de filtre à air) 1 Desserrer la vis (raccord de filtre à air).
2 Fil de réchauffeur de carburateur 1
3 Reniflard 1
4 Flexible de carburant 1
5 Boulon 2
6 Carburateur 1
7 Joint torique 1
8 Entretoise 1
9 Cache supérieur du carburateur 1
10 Ensemble plongeur de starter 1
1
4

4 - 2
ENGCARBURETOR
EC468000
CARBURETOR DISASSEMBLY
Extent of removal:1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Throttle valve 1
2Throttle cable 1
3Spring 1
4Gasket 1
5Carburetor top cover 1
6Jet needle stopper 1
7Jet needle assembly 1
8Starter plunger assembly 1
9Starter cable 1
0Float chamber 1
1

4 - 2
ENG
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Gasschieber 1
2Gaszug 1
3Feder 1
4Dichtung 1
5Vergaserdeckel 1
6Düsennadelanschlag 1
7Düsennadel 1
8Choke 1
9Chokezug 1
0Schwimmerkammer 1
1
DEMONTAGE DU CARBURATEUR
Organisation de la dépose:1 Démontage du carburateur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEMONTAGE DU CARBURA-
TEUR
1 Boisseau 1
2Câble des gaz 1
3Ressort 1
4Joint 1
5Cache supérieur du carburateur 1
6Butée d’aiguille 1
7Aiguille complète 1
8Plongeur de starter complet 1
9Câble de starter 1
0Cuve à niveau constant 1
1
CARBURATEUR
VERGASER

4 - 3

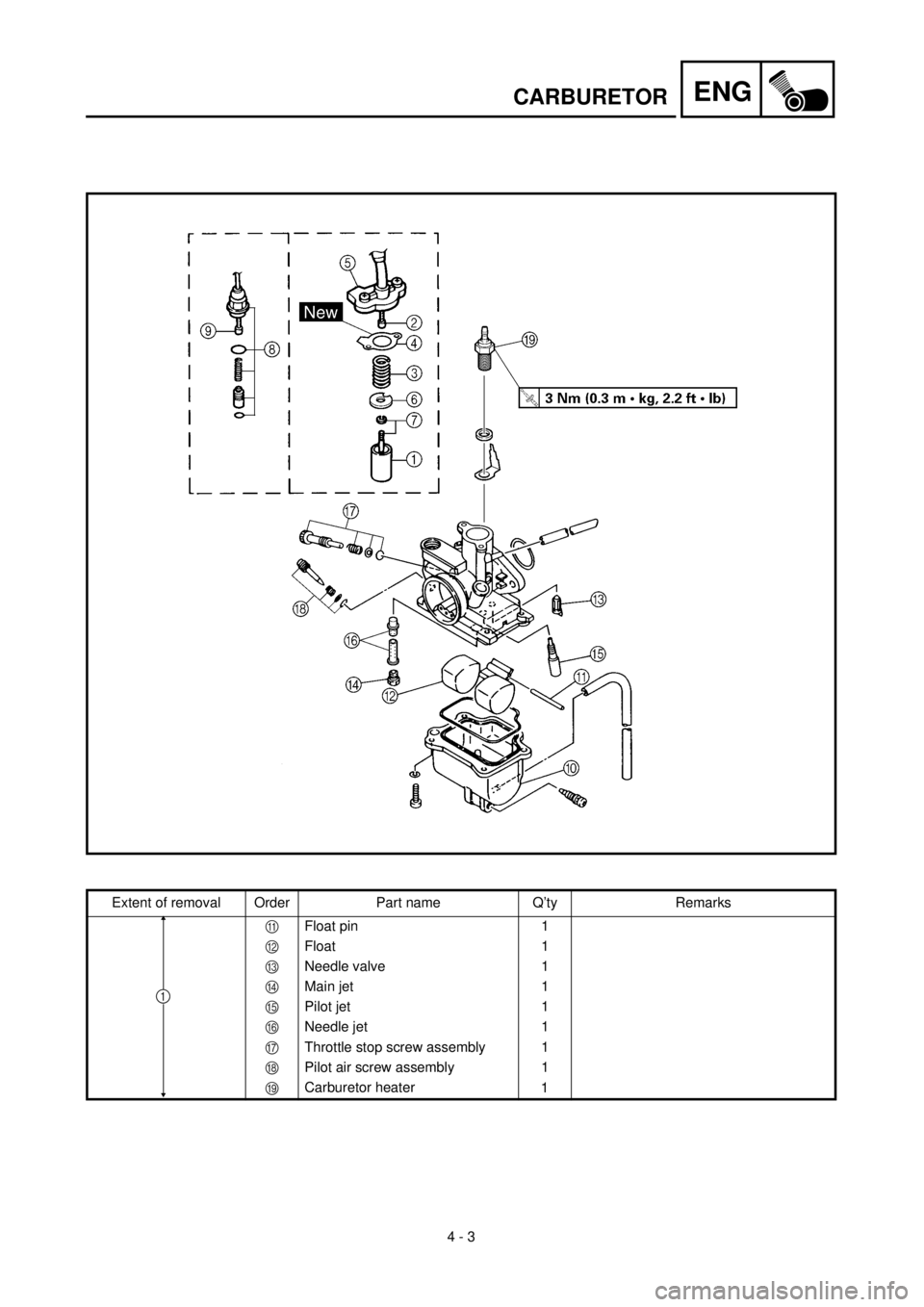

ENGCARBURETOR
Extent of removal Order Part name Q’ty Remarks
AFloat pin 1
BFloat 1
CNeedle valve 1
DMain jet 1
EPilot jet 1
FNeedle jet 1
GThrottle stop screw assembly 1
HPilot air screw assembly 1
ICarburetor heater
1
1
