2002 YAMAHA TMAX Instructieboekje (in Dutch)

6-29
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU04034
Controleren en smeren van
gasgreep en gaskabel
Gasgreep en gaskabel, controleren en smeren
De werking van de gasgreep hoort voor-
afgaand aan elke rit te worden gecontro-
leerd. Smeer of vervang ook de gaskabel
volgens de intervaltijden gespecificeerd in
het periodiek onderhoudsschema.
DAU03371
Controleren en smeren van
middenbok en zijstandaard
Middenbok en zijstandaard, controleren en smeren
De werking van de middenbok en de
zijstandaard moet voorafgaand aan elke
rit worden gecontroleerd en de scharnier-
punten en de metaal-op-metaal contact-
vlakken moeten zo nodig worden
gesmeerd.
DW000114
X@Als de middenbok of de zijstandaard
niet soepel omhoog en omlaag
beweegt, vraag dan een Yamaha
dealer deze te controleren of te repare-
ren.
DAU03118
Smeren van voor- en
achterremhendels
Remhendels, smeren
De scharnierpunten van de voor- en ach-
terremhendels moeten worden gesmeerd
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 72 (1,1)

6-30
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Controleren van de werking
1. Plaats de scooter op een horizontale
ondergrond en houd hem verticaal.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar
beneden om te controleren of de
voorvork soepel in- en uitveert.
DC000098
<>Als u beschadigingen aantreft of wan-
neer de voorvork niet soepel functio-
neert, laat deze dan door een Yamaha
dealer nakijken of repareren.
DAU02939
Controleren van de voorvork
Voorvork, controleren
De conditie en de werking van de voor-
vork moeten als volgt te worden gecon-
troleerd op de aangegeven tijden in het
periodieke smeer- en onderhoudssche-
ma.
Controleren van de conditie
DW000115
X@Ondersteun de scooter goed, zodat
deze niet kan omvallen.Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 73 (1,1)

6-31
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU00794
Controle van stuursysteem
Stuursysteem, controle
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
1. Plaats een standaard onder de
motor zodat het voorwiel los is van
de grond.
DW000115
X@Ondersteun de scooter goed, zodat
deze niet kan omvallen.
DAU01144
Controleren van wiellagers
Wiellagers, controleren
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een Yamaha
dealer de wiellagers te controleren.
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar
voren en achteren te bewegen. Als
speling kan worden gevoeld, vraag
dan een Yamaha dealer het stuur-
systeem te testen.
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 74 (1,1)

6-32
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU03876
Accu
Accu
Deze scooter is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water
te worden bijgevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha
dealer de accu te laden als deze ontladen
lijkt te zijn. Vergeet niet dat de accu snel-
ler ontladen raakt als de machine is uitge-
rust met optionele elektrische accessoi-
res.
1
1. Accu
Om bij de accu te komen
1. Open het zadel. (Zie pagina 3-11
voor openen en sluiten van het
zadel.)
2. Verwijder de accukap door de
schroeven te verwijderen.
1
2
1. Schroef (¥3)
2. Accukap
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 75 (1,1)

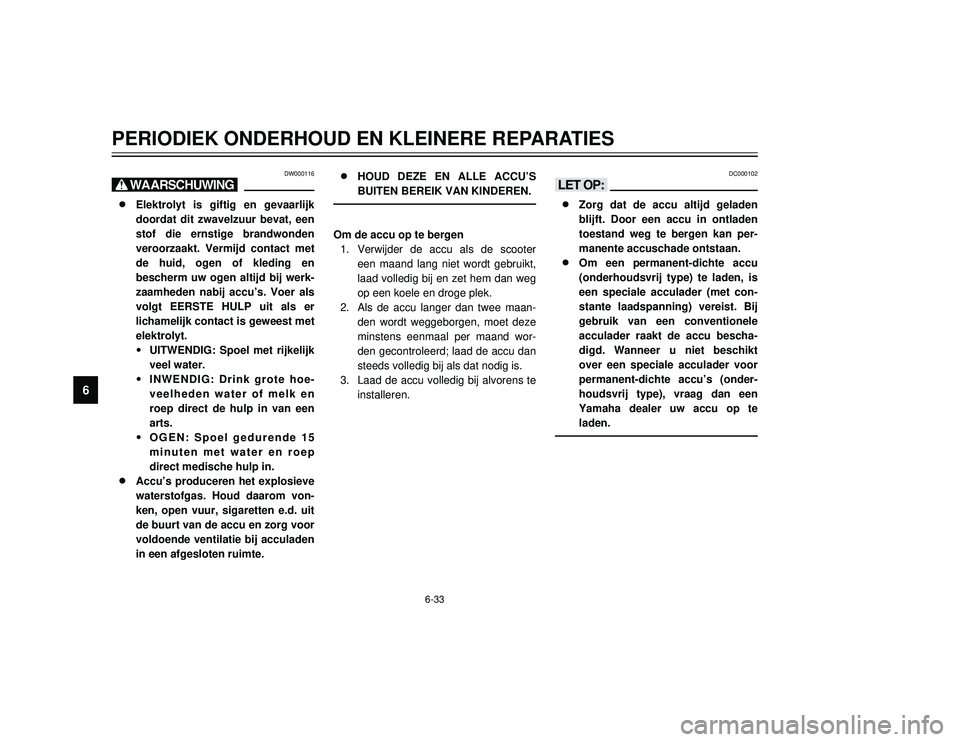

6-33
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DW000116
X@8 8
Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden
veroorzaakt. Vermijd contact met
de huid, ogen of kleding en
bescherm uw ogen altijd bij werk-
zaamheden nabij accu’s. Voer als
volgt EERSTE HULP uit als er
lichamelijk contact is geweest met
elektrolyt.
9UITWENDIG: Spoel met rijkelijk
veel water.
9INWENDIG: Drink grote hoe-
veelheden water of melk en
roep direct de hulp in van een
arts.
9OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
8 8
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
DC000102
<>8
8
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan per-
manente accuschade ontstaan.
8 8
Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele
acculader raakt de accu bescha-
digd. Wanneer u niet beschikt
over een speciale acculader voor
permanent-dichte accu’s (onder-
houdsvrij type), vraag dan een
Yamaha dealer uw accu op te
laden.
8 8
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.Om de accu op te bergen
1. Verwijder de accu als de scooter
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maan-
den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
steeds volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 76 (1,1)

6-34
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU04404
Zekeringen vervangen
Zekeringen, vervangen
De hoofdzekeringhouder bevindt zich
naast de accu en is als volgt toegankelijk:
1. Open het zadel. (Zie pagina 3-11
voor openen en sluiten van het
zadel.)
2. Verwijder de accukap. (Zie pagina
6-32 voor de werkwijze bij verwijde-
ren van de accukap.)
1
1. Accu
Vervang een zekering als volgt als deze
is doorgebrand.
1. Draai de contactsleutel naar “OFF”
en schakel het betreffende elektri-
sche circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampère-
waarde.
7
123456
1. Zekering signaleringssysteem
2. Koplampzekering
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelventilator
5. Zekering alarmverlichting
6. Zekering klokcircuit
7. Reservezekering (×2)
3. Maak de negatieve accukabel los en
licht dan de accu op zoals getoond.
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich
onder de accukap en is als volgt toegan-
kelijk.
1. Open het zadel. (Zie pagina 3-11
voor openen en sluiten van het
zadel.)
2. Verwijder de accukap door de
schroeven los te halen.
12
3
1. Negatieve accukabel
2. Hoofdzekeringhouder
3. Zekeringenkastje
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 77 (1,1)

6-35
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DC000103
<>Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch
systeem en mogelijk brandgevaar te
vermijden.3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha
dealer het elektrisch systeem te tes-
ten.2. Haak de gloeilamphouder los zoals
getoond en verwijder dan de defecte
gloeilamp.
a
1
1. Gloeilamphouder
a. Haak.
DAU03874
Koplampgloeilamp vervangenDe koplampen op deze scooter hebben
halogeen gloeilampen. Vervang een kop-
lampgloeilamp als volgt als deze is door-
gebrand.
1. Maak de koplampstekker los en ver-
wijder dan de kap over de koplamp-
gloeilamp.
1
2
1. Stekker koplampbedrading
2. Gloeilampkap
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Zekering
signaleringssysteem: 15 A
Koplampzekering: 15 A
Zekering ontstekingssysteem: 10 A
Zekering radiatorkoelvin: 15 A
Zekering alarmverlichting 10 A
Zekering klokcircuit: 10 A
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 78 (1,1)

6-36
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DW000119
X@Koplampgloeilampen worden zeer
heet. Houd daarom brandbare produc-
ten uit de buurt van een koplampgloei-
lamp en raak het lampglas niet aan
zolang dit niet is afgekoeld.3. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
a
a. Niet aanraken.
DAU03087
Storingzoeken
Storingzoeken
Yamaha scooter ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen
in de brandstof-, compressie- of ontste-
kingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een
afname in motorvermogen.
In de volgende storingzoekschema’s is
een snelle en gemakkelijke werkwijze
weergegeven om deze vitale systemen
zelf te kunnen controleren. Ga met uw
scooter echter wel naar een Yamaha
dealer als reparaties nodig zijn, hier zijn
vakkundige monteurs aanwezig die
beschikken over het benodigde gereed-
schap en de ervaring en vakkennis om
het nodige onderhoud aan de machine
correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele
onderdelen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van min-
dere kwaliteit en hebben een kortere
levensduur, zodat dan later mogelijk toch
dure reparaties nodig zijn.
DC000105
<>Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van het
glas, de lichtintensiteit en de levens-
duur nadelig worden beïnvloed. Wrijf
eventuele verontreinigingen en vinger-
afdrukken op het gloeilampglas weg
met een doekje gedrenkt in alcohol of
thinner.4. Breng de gloeilampkap aan en sluit
dan de stekker aan.
5. Vraag zo nodig een Yamaha dealer
de koplamplichtbundel af te stellen.
