2002 YAMAHA TMAX Instructieboekje (in Dutch)

1-1
DAU00021

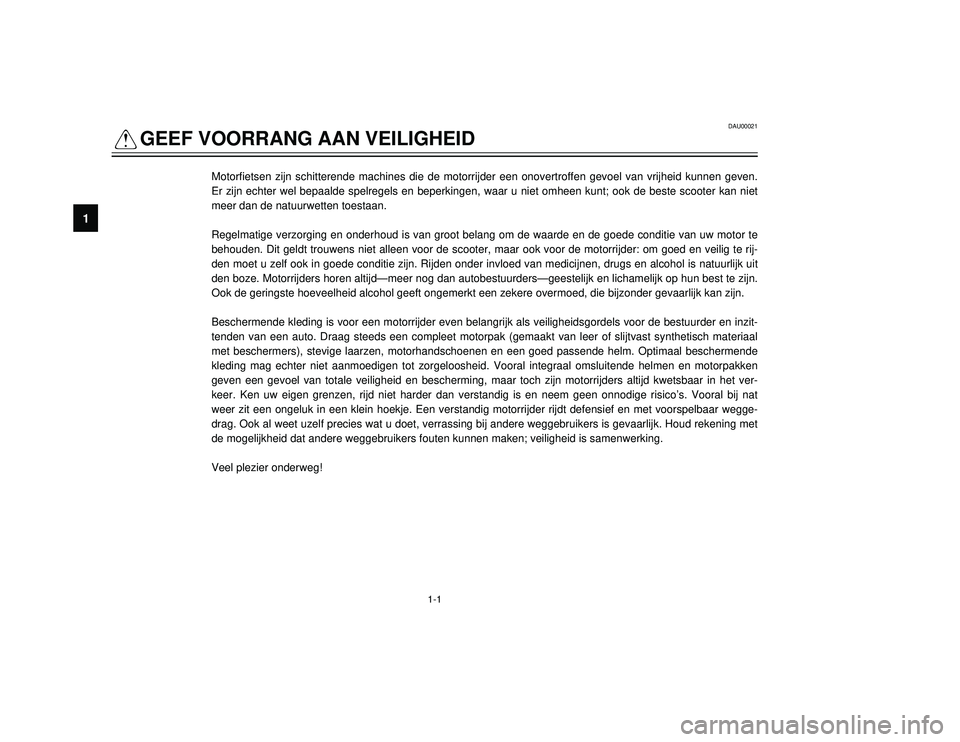

QGEEF VOORRANG AAN VEILIGHEID
Veiligheidsinformatie
1
Motorfietsen zijn schitterende machines die de motorrijder een onovertroffen gevoel van vrijheid kunnen geven.
Er zijn echter wel bepaalde spelregels en beperkingen, waar u niet omheen kunt; ook de beste scooter kan niet
meer dan de natuurwetten toestaan.
Regelmatige verzorging en onderhoud is van groot belang om de waarde en de goede conditie van uw motor te
behouden. Dit geldt trouwens niet alleen voor de scooter, maar ook voor de motorrijder: om goed en veilig te rij-
den moet u zelf ook in goede conditie zijn. Rijden onder invloed van medicijnen, drugs en alcohol is natuurlijk uit
den boze. Motorrijders horen altijd—meer nog dan autobestuurders—geestelijk en lichamelijk op hun best te zijn.
Ook de geringste hoeveelheid alcohol geeft ongemerkt een zekere overmoed, die bijzonder gevaarlijk kan zijn.
Beschermende kleding is voor een motorrijder even belangrijk als veiligheidsgordels voor de bestuurder en inzit-
tenden van een auto. Draag steeds een compleet motorpak (gemaakt van leer of slijtvast synthetisch materiaal
met beschermers), stevige laarzen, motorhandschoenen en een goed passende helm. Optimaal beschermende
kleding mag echter niet aanmoedigen tot zorgeloosheid. Vooral integraal omsluitende helmen en motorpakken
geven een gevoel van totale veiligheid en bescherming, maar toch zijn motorrijders altijd kwetsbaar in het ver-
keer. Ken uw eigen grenzen, rijd niet harder dan verstandig is en neem geen onnodige risico’s. Vooral bij nat
weer zit een ongeluk in een klein hoekje. Een verstandig motorrijder rijdt defensief en met voorspelbaar wegge-
drag. Ook al weet uzelf precies wat u doet, verrassing bij andere weggebruikers is gevaarlijk. Houd rekening met
de mogelijkheid dat andere weggebruikers fouten kunnen maken; veiligheid is samenwerking.
Veel plezier onderweg!
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 8 (1,1)

1-2
QGEEF VOORRANG AAN VEILIGHEID
1
DAU03099

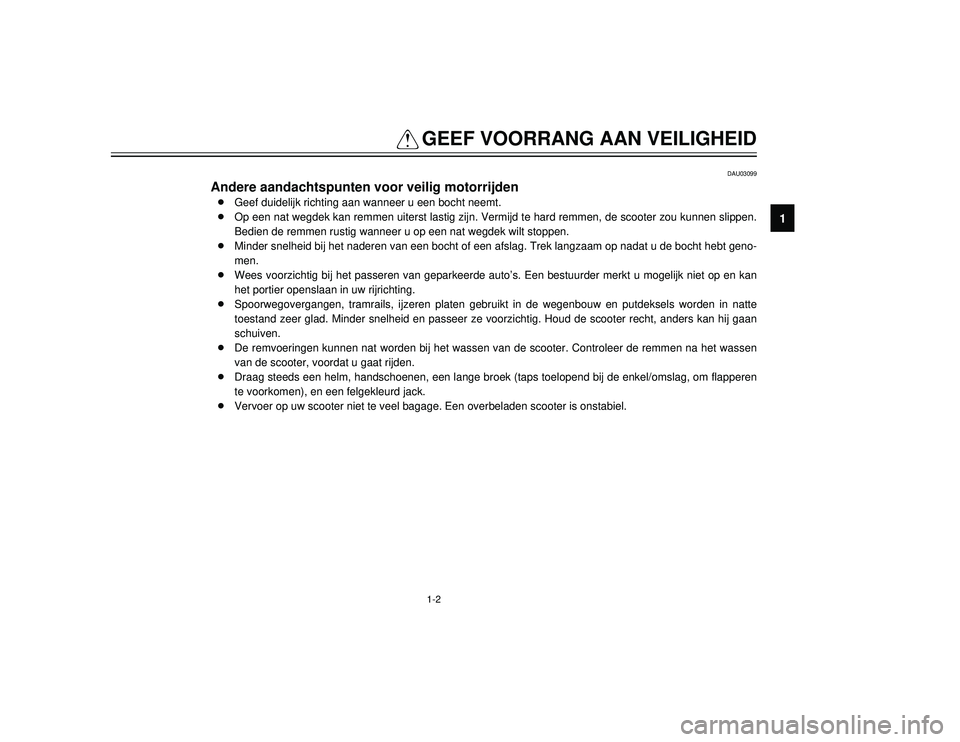

Andere aandachtspunten voor veilig motorrijden
Aandachtspunten voor veilig motorrijden
8Geef duidelijk richting aan wanneer u een bocht neemt.
8Op een nat wegdek kan remmen uiterst lastig zijn. Vermijd te hard remmen, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u op een nat wegdek wilt stoppen.
8Minder snelheid bij het naderen van een bocht of een afslag. Trek langzaam op nadat u de bocht hebt geno-
men.
8Wees voorzichtig bij het passeren van geparkeerde auto’s. Een bestuurder merkt u mogelijk niet op en kan
het portier openslaan in uw rijrichting.
8Spoorwegovergangen, tramrails, ijzeren platen gebruikt in de wegenbouw en putdeksels worden in natte
toestand zeer glad. Minder snelheid en passeer ze voorzichtig. Houd de scooter recht, anders kan hij gaan
schuiven.
8De remvoeringen kunnen nat worden bij het wassen van de scooter. Controleer de remmen na het wassen
van de scooter, voordat u gaat rijden.
8Draag steeds een helm, handschoenen, een lange broek (taps toelopend bij de enkel/omslag, om flapperen
te voorkomen), en een felgekleurd jack.
8Vervoer op uw scooter niet te veel bagage. Een overbeladen scooter is onstabiel.
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 9 (1,1)

5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 10 (1,1)

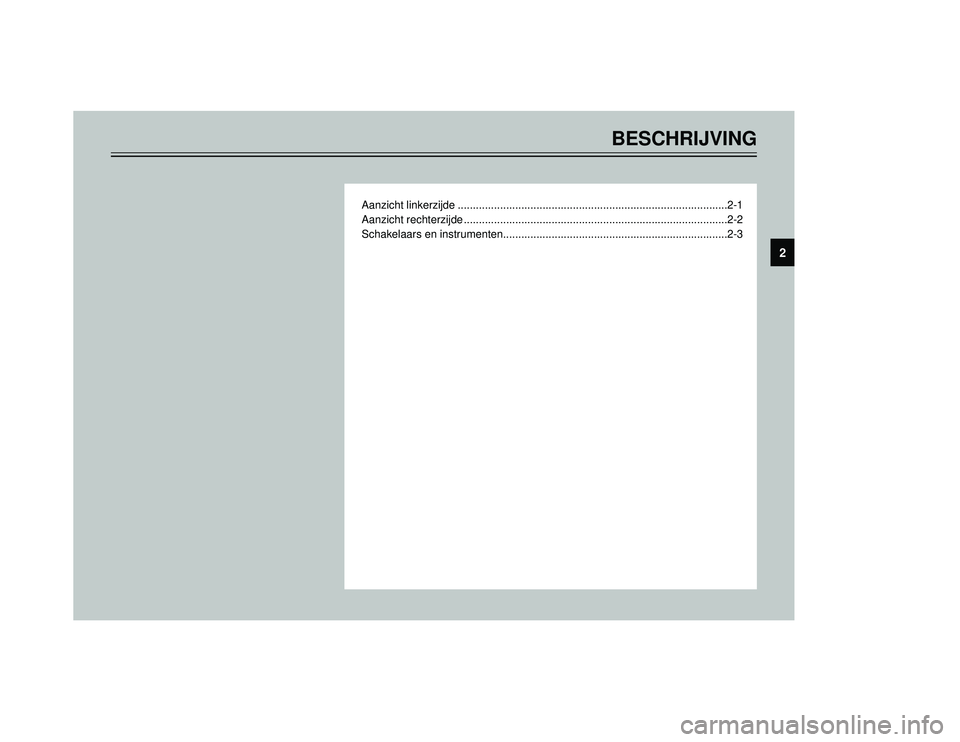

BESCHRIJVING
Aanzicht linkerzijde .........................................................................................2-1
Aanzicht rechterzijde .......................................................................................2-2
Schakelaars en instrumenten..........................................................................2-3
2
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 11 (1,1)

2-1
DAU00026
BESCHRIJVING
Locaties van onderdelen
2
1. Tankdop (pagina 3-9)
2. Achterste opbergcompartiment (pagina 3-14)
3. Helmbevestiging (pagina 3-13)
4. Handgreep (pagina 5-2)
5. Olievuldop kettingkastolie (pagina 6-15)
6. Vuldop motorolie (pagina 6-13)7. Luchtfilterelementen in
v-snaarbehuizing (linker)
8. Aftapplug motorolie (pagina 6-13)
9. Kijkglas olieniveau (pagina 6-12)
10. Oliefilterpatroon (pagina 6-13)
1
2
3
4
9
8
7
6
5
10

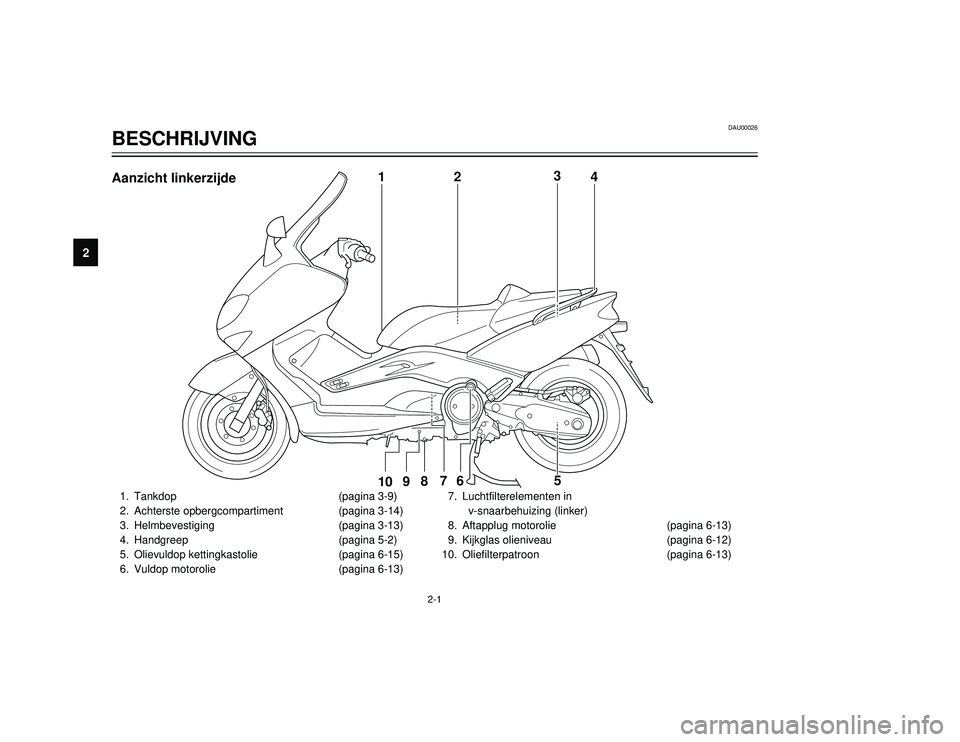

Aanzicht linkerzijde
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 12 (1,1)

2-2
BESCHRIJVING
2
11. Accu, Zekering (pagina 6-32,6-34)
12. Boordgereedschapsset (pagina 6-1)
13. Voorste opbergcompartiment (pagina 3-14)
14. Kuipruit
15. Luchtfilterelement (pagina 6-19)16. Koelvloeistofradiator
17. Kijkaglas koelvloeistofniveau (pagina 6-17)
18. Luchtfilterelementen in
v-snaarbehuizing (rechter)
19. Middenbok (pagina 6-29)
20. Voetsteun passagier
11
12
13
14
15
18
17
16
19
20
Aanzicht rechterzijde
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 13 (1,1)

2-3
BESCHRIJVING
2
1. Achterremhendel (pagina 3-9)
2. Linker stuurschakelaars (pagina 3-6)
3. Digitale klok (pagina 3-5)
4. Snelheidsmeterunit (pagina 3-3)
5. Temperatuurmeter koelvloeistof (pagina 3-4)6. Brandstofniveaumeter (pagina 3-4)
7. Schakelaargroep rechter stuurzijde (pagina 3-7)
8. Voorremhendel (pagina 3-9)
9. Gasgreep (pagina 6-22,6-29)
10. Contactslot/stuurslot unit (pagina 3-1)
4
3
2
5
6
7
8
1
109

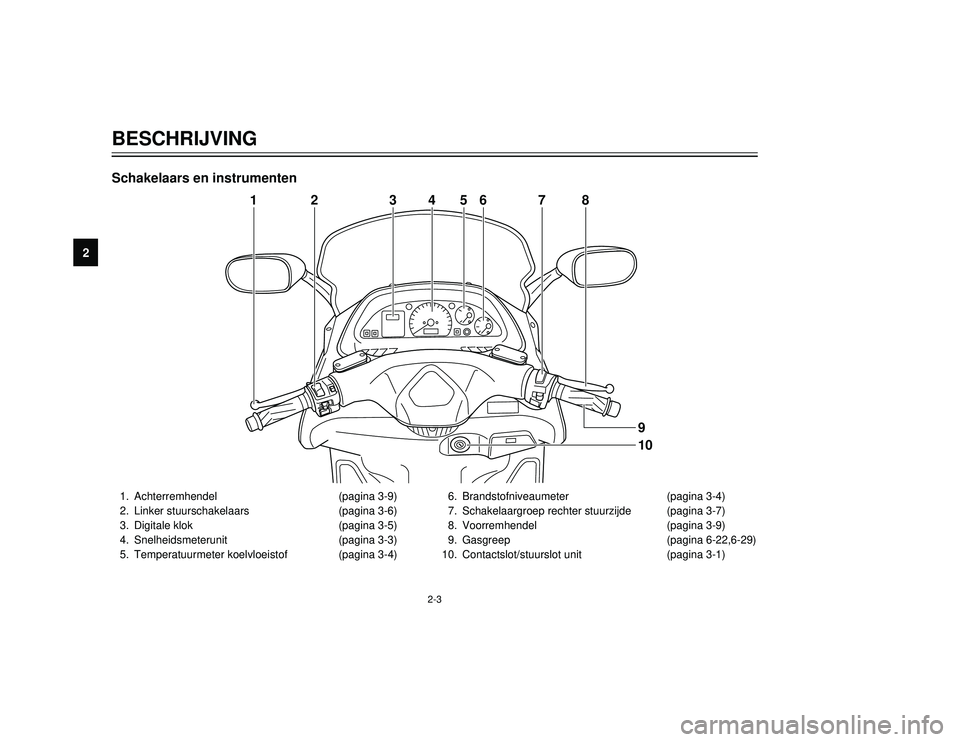

Schakelaars en instrumenten
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 14 (1,1)

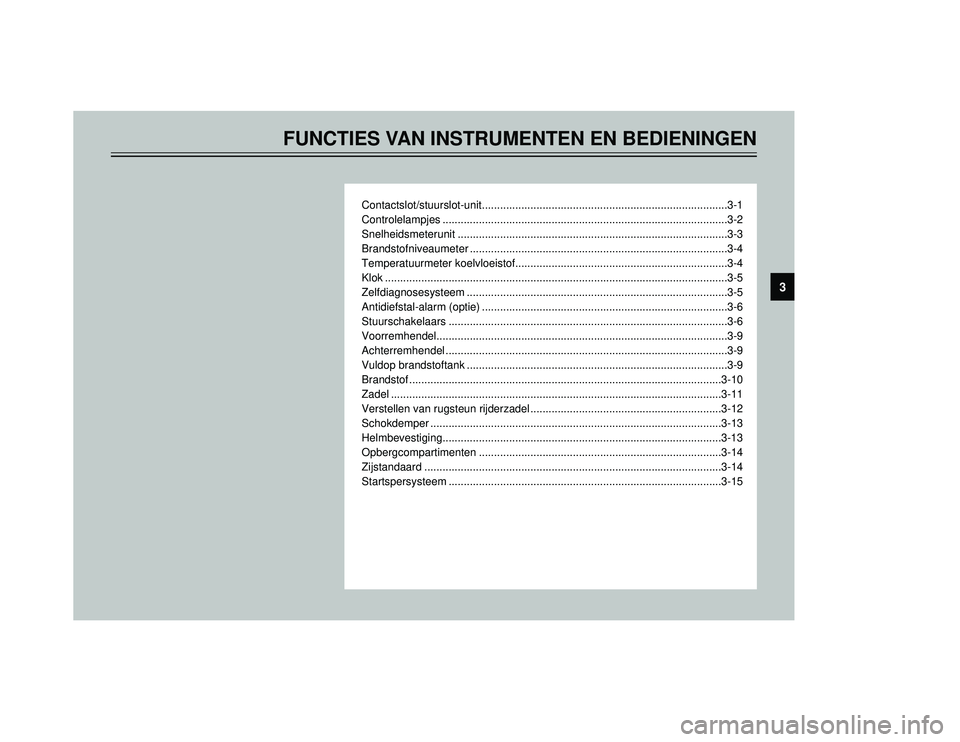

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
Contactslot/stuurslot-unit.................................................................................3-1
Controlelampjes ..............................................................................................3-2
Snelheidsmeterunit .........................................................................................3-3
Brandstofniveaumeter .....................................................................................3-4
Temperatuurmeter koelvloeistof......................................................................3-4
Klok .................................................................................................................3-5
Zelfdiagnosesysteem ......................................................................................3-5
Antidiefstal-alarm (optie) .................................................................................3-6
Stuurschakelaars ............................................................................................3-6
Voorremhendel................................................................................................3-9
Achterremhendel .............................................................................................3-9
Vuldop brandstoftank ......................................................................................3-9
Brandstof .......................................................................................................3-10
Zadel .............................................................................................................3-11
Verstellen van rugsteun rijderzadel ...............................................................3-12
Schokdemper ................................................................................................3-13
Helmbevestiging............................................................................................3-13
Opbergcompartimenten ................................................................................3-14
Zijstandaard ..................................................................................................3-14
Startspersysteem ..........................................................................................3-15
3
