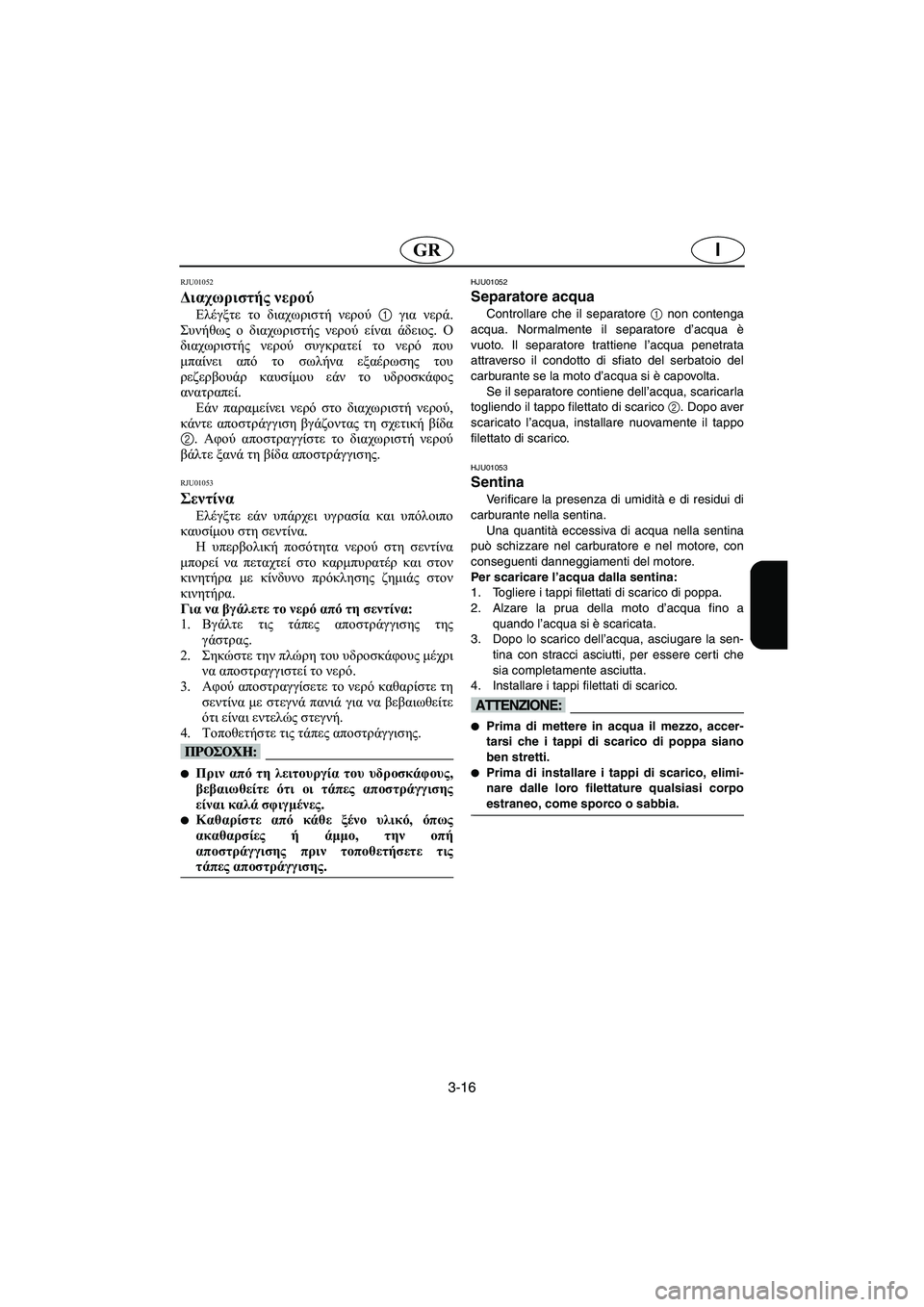

3-16
IGR
RJU01052
Διαχωριστής νερού
Ελέγξτε το διαχωριστή νερού 1 για νερά.
Συνήθως ο διαχωριστής νερού είναι άδειος. Ο
διαχωριστής νερού συγκρατεί το νερό που
μπαίνει από το σωλήνα εξαέρωσης του
ρεζερβουάρ καυσίμου εάν το υδροσκάφος
ανατραπεί.
Εάν παραμείνει νερό στο διαχωριστή νερού,
κάντε αποστράγγιση βγάζοντας τη σχετική βίδα
2. Αφού αποστραγγίστε το διαχωριστή νερού
βάλτε ξανά τη βίδα αποστράγγισης.
RJU01053
Σεντίνα
Ελέγξτε εάν υπάρχει υγρασία και υπόλοιπο
καυσίμου στη σεντίνα.
Η υπερβολική ποσότητα νερού στη σεντίνα
μπορεί να πεταχτεί στο καρμπυρατέρ και στον
κινητήρα με κίνδυνο πρόκλησης ζημιάς στον
κινητήρα.
Για να βγάλετε το νερό από τη σεντίνα:
1.Βγάλτε τις τάπες αποστράγγισης της
γάστρας.
2.Σηκώστε την πλώρη του υδροσκάφους μέχρι
να αποστραγγιστεί το νερό.
3.Αφού αποστραγγίσετε το νερό καθαρίστε τη
σεντίνα με στεγνά πανιά για να βεβαιωθείτε
ότι είναι εντελώς στεγνή.
4.Τοποθετήστε τις τάπες αποστράγγισης.
@
Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι οι τάπες αποστράγγισης
είναι καλά σφιγμένες.

Καθαρίστε από κάθε ξένο υλικό, όπως
ακαθαρσίες ή άμμο, την οπή
αποστράγγισης πριν τοποθετήσετε τις
τάπες αποστράγγισης.
@
HJU01052
Separatore acqua
Controllare che il separatore
1 non contenga
acqua. Normalmente il separatore d’acqua è
vuoto. Il separatore trattiene l’acqua penetrata
attraverso il condotto di sfiato del serbatoio del
carburante se la moto d’acqua si è capovolta.
Se il separatore contiene dell’acqua, scaricarla
togliendo il tappo filettato di scarico 2. Dopo aver
scaricato l’acqua, installare nuovamente il tappo
filettato di scarico.
HJU01053
Sentina
Verificare la presenza di umidità e di residui di
carburante nella sentina.
Una quantità eccessiva di acqua nella sentina
può schizzare nel carburatore e nel motore, con
conseguenti danneggiamenti del motore.
Per scaricare l’acqua dalla sentina:
1. Togliere i tappi filettati di scarico di poppa.
2. Alzare la prua della moto d’acqua fino a
quando l’acqua si è scaricata.
3. Dopo lo scarico dell’acqua, asciugare la sen-
tina con stracci asciutti, per essere cer ti che
sia completamente asciutta.
4. Installare i tappi filettati di scarico.
@
Prima di mettere in acqua il mezzo, accer-
tarsi che i tappi di scarico di poppa siano
ben stretti.

Prima di installare i tappi di scarico, elimi-
nare dalle loro filettature qualsiasi corpo
estraneo, come sporco o sabbia.
@
UF0W81B0.book Page 16 Wednesday, September 5, 2001 2:37 PM

3-17
P
PJU01054
Bateria
Verificar o estado da bateria e o nível do elec-
trólito.
Verificar o aperto dos cabos da bateria e se
existe corrosão nos terminais.
@ A bateria deve estar sempre completamente
carregada e em bom estado de conservação.
A perda da corrente da bateria pode deixar os
ocupantes do veículo em situação delicada,
em locais afastados de terra. Não operar o veí-
culo com a bateria sem carga suficiente para
o arranque do motor ou se apresentar sinais
de falta de corrente.
@
Verificar se o tubo de respiro se encontra bem
ligado, sem danificações nem obstruções.
Verificar se a bateria se encontra bem fixada
no compartimento.
1
Positivo (+): Cabo vermelho
2
Negativo (–): Cabo preto
3
Tubo de respiro
UF0W81B0.book Page 17 Wednesday, September 5, 2001 2:37 PM

3-18
IGR
RJU01054
Μπαταρία
Ελέγξτε την κατάσταση της μπαταρίας και τη
στάθμη του ηλεκτρολύτη.
Ελέγξτε εάν τα καλώδια της μπαταρίας είναι
καλά σφιγμένα και εάν ο ακροδέκτης έχει
διαβρωθεί.
@ Η μπαταρία πρέπει να είναι πάντα
φορτισμένη και σε άριστη κατάσταση. Τυχόν
απώλεια ισχύος από τη μπαταρία μπορεί να
γίνει αιτία ναυαγίου. Ποτέ μην εκκινείτε το
υδροσκάφος εάν η μπαταρία δεν έχει αρκετή
ισχύ για να θέσει σε λειτουργία τον κινητήρα
ή εάν δείχνει σημεία μειωμένης ισχύος.
@
Βεβαιωθείτε ότι ο ελαστικός σωλήνας
εξαερισμού είναι σωστά συνδεδεμένος και ότι
δεν έχει καταστραφεί ή μπουκώσει.
Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
1Θετικός πόλος (+): κόκκινο καλώδιο
2Αρνητικός πόλος (–): μaύρο καλώδιο
3Ελαστικός σωλήνας εξαέρωσης
HJU01054
Batteria
Controllare lo stato della batteria ed il livello del
liquido.
Accertarsi che i cavi della batteria siano fissati
saldamente e che non ci siano tracce di corro-
sione sui morsetti della batteria.
@ La batteria deve essere sempre completa-
mente carica ed in buone condizioni. Una bat-
teria non del tutto carica può lasciarvi in
difficoltà. Non utilizzare mai la moto d’acqua
se la batteria non ha una carica sufficiente ad
avviare il motore o se presenta altri segni di
carica ridotta.
@
Accertarsi che il tubo di sfiato sia collegato cor-
rettamente e che non sia danneggiato oppure
ostruito.
Accer tarsi che la batteria sia fissata salda-
mente in posizione.
1Positivo (+): cavo rosso
2Negativo (–): cavo nero
3Tubo di sfiato
UF0W81B0.book Page 18 Wednesday, September 5, 2001 2:37 PM

3-19
P
F0P03010
PJU01055
Extintor de incêndios
Verificar se existe um extintor de incêndios car-
regado a bordo O contentor do extintor de incên-
dios 1
encontra-se localizado no compartimento
das baterias.
Para abrir a tampa do contentor do extintor de
incêndios 2
remover o banco e rodar a tampa
para a esquerda.
Após a introdução do extintor de incêndios no
contentor, verificar se a tampa se encontra bem
apertada.
NOTA :@
Consultar as instruções do fabricante do extin-
tor de incêndios relativas à inspecção do extin-
tor. Manter sempre o extintor no respectivo
contentor.

O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incêndios.
Se não possuir nenhum extintor, contactar um
Concessionário Yamaha e solicitar as caracte-
rísticas recomendadas para o extintor.
@
UF0W81B0.book Page 19 Wednesday, September 5, 2001 2:37 PM

3-20
IGR
RJU01055
Πυροσβεστήρας
Ελέγξτε εάν υπάρχει ενας γεμάτος
πυροσβεστήρας επάνω στο σκάφος. Η θήκη του
πυροσβεστήρα 1 βρίσκεται στο χώρο της
μπαταρίας.
Για να βγάλετε το καπάκι της θήκης του
πυροσβεστήρα, 2 βγάλτε το κάθισμα και
περιστρέψτε το αριστερόστροφα.
Αφού βάλετε τον πυροσβεστήρα βεβαιωθείτε
ότι το καπάκι της θήκης είναι καλά κλεισμένο.
@
Για τον έλεγχο του πυροσβεστήρα δείτε τις
οδηγίες που παρέχονται από τον
κατασκευαστή. Ο πυροσβεστήρας πρέπει
πάντα να φυλάγεται στη θήκη του.

Nα έχετε πάντα έναν πυροσβεστήρα επάνω
στο σκάφος. Ο πυροσβεστήρας δεν
περιλαμβάνεται στο βασικό εξοπλισμό αυτού
του υδροσκάφους. Εάν δεν έχετε
επικοινωνήστε με τον αντιπρόσωπο της
Yamaha ή απευθυνθείτε σε ένα ειδικό
κατάστημα πώλησης πυροσβεστήρων για να
αγοράσετε έναν πυροσβεστήρα με τα
απαιτούμενα τεχνικά χαρακτηριστικά.
@
HJU01055
Estintore
Verificare che a bordo vi sia un estintore
carico. Il contenitore per l’estintore
1 è posizio-
nato nel vano della batteria.
Per aprire il tappo del contenitore dell’estintore
2 togliere la sella e ruotare in senso antiorario.
Dopo aver inserito l’estintore nel contenitore,
accertarsi di chiuderne fermamente il tappo.
NOTA:@
Per il controllo dell’estintore, vedere le istru-
zioni fornite dal suo produttore. Tenere sempre
l’estintore nell’apposito contenitore.

Portare sempre un estintore a bordo. L’estin-
tore non fa parte della dotazione di serie di
questa moto d’acqua. Se non si possiede un
estintore, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
@
UF0W81B0.book Page 20 Wednesday, September 5, 2001 2:37 PM

3-21
P
PJU01056
Acelerador
Accionar diversas vezes o comando do acele-
rador para verificar se o movimento é regular em
todo o curso de actuação. O acelerador deve
mover-se suavemente em todo o curso e regres-
sar à posição de ralenti por efeito da mola de
retorno quando libertado.
@ Antes de colocar o motor em funcionamento,
verificar sempre o correcto funcionamento do
comando do acelerador. O comando deve
mover-se suavemente em todo o curso de
operação e regressar rapidamente à posição
de ralenti, quando libertado.
@
PJU01057
Sistema de governo
Verificar se existem folgas no guiador.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a operação se
processa suavemente e sem limitações ao longo
de toda a amplitude do movimento. Verificar se a
tubeira do jacto muda de direcção sob o efeito da
rotação do guiador e se existe folga entre o movi-
mento do guiador e da tubeira do jacto.
UF0W81B0.book Page 21 Wednesday, September 5, 2001 2:37 PM

3-22
IGR
RJU01056
Γκάζι
Τραβήξτε το χειρόγκαζο πολλές φορές ώστε
να βεβαιωθείτε ότι δεν παρεμποδίζεται η η
ομαλή κίνησή του. Πρέπει να λειτουργεί ομαλά
σε όλη τη διαδρομή και όταν το αφήνετε να
επανέρχεται πίσω στην αρχική του θέση.
@ Πριν από την εκκίνηση του κινητήρα, να
ελέγχεται πάντα τη λειτουργία του
χειρόγκαζου. Θα πρέπει να κινείται ομαλά σε
όλη την ΔΙΑΔΡΟΜΗ λειτουργίας και όταν το
αφήνετε θα πρέπει να επανέρχεται στην
αρχική του θέση.
@
RJU01057
Σύστημα πηδαλιουχίας
Ελέγξτε μήπως είναι χαλαρές οι χειρολαβές
του τιμονιού.
Στρίψτε εντελώς δεξιά και εντελώς αριστερά
για να βεβαιωθείτε ότι λειτουργούν ομαλά και
χωρίς εμπόδια σε όλη τη διαδρομή τους.
Βεβαιωθείτε ότι το ακροφύσιο πηδαλιουχίας
αλλάζει κατεύθυνση γυρνώντας τις χειρολαβές
του τιμονιού και ότι δεν υπάρχει ανοχή ανάμεσα
στις χειρολαβές και στο ακροφύσιο
πηδαλιουχίας.
HJU01056
Acceleratore
Stringere e rilasciare più volte la leva dell’acce-
leratore per verificare che non vi siano punti di ral-
lentamento nella sua corsa. La leva deve
muoversi agevolmente lungo tutta la sua corsa e
ritornare automaticamente in posizione iniziale
quando viene rilasciata.
@ Prima di accendere il motore, controllare sem-
pre il funzionamento della leva dell’accelera-
tore. La leva deve muoversi agevolmente per
tutta la sua corsa e deve ritornare nella posi-
zione del minimo quando viene rilasciata.
@
HJU01057
Sterzo
Accertarsi che il manubrio non sia allentato.
Girarlo il più possibile a destra ed a sinistra per
accertarsi che si muova agevolmente e senza
impedimenti lungo tutta la sua corsa. Inoltre
accertarsi che l’ugello direzionale cambi direzione
nello stesso senso in cui si gira il manubrio, e che
non ci sia del gioco tra il manubrio e l’ugello dire-
zionale.
UF0W81B0.book Page 22 Wednesday, September 5, 2001 2:37 PM

3-23
P
PJU01058
Conjunto motor-turbina-tubeira
Verificar cuidadosamente se a tomada de
admissão do jacto apresenta acumulação de
algas, detritos ou qualquer outra sujidade que
possa restringir a entrada da água. Se existir
entupimento na tomada de admissão, pode verifi-
car-se cavitação na bomba, o que provoca a
redução do impulso do jacto e a possível danifica-
ção da bomba de jacto.
Em algumas circunstâncias, o motor pode
sobreaquecer devido à falta de água de refrigera-
ção, podendo esta ser também uma causa de
danificação do motor. A água de refrigeração é
enviada para o motor através da bomba de jacto.
(Ver na página 5-11 as instruções de limpeza da
tomada de admissão da turbina.)
@
Com o motor em funcionamento, não se
aproximar da grelha de admissão da tur-
bina. Os cabelos longos, o vestuário solto
ou as correias do colete de salvação (PFD)
podem ficar aprisionados pelas peças
móveis, o que pode provocar lesões corpo-
rais graves ou o afogamento.

Parar o motor e remover a chave de segu-
rança do interruptor de paragem de emer-
gência do motor, antes de remover
quaisquer detritos ou algas presentes na
zona da tomada de admissão do jacto.
@
PJU01059
Cabo de paragem de emergência do
motor
Verificar se o cabo de paragem de emergência
se apresenta desfiado ou partido. Se o cabo
apresentar danos, substitui-lo; este cabo não
deve ser reparado nem emendado.
UF0W81B0.book Page 23 Wednesday, September 5, 2001 2:37 PM
