2002 Peugeot 307 SW Инструкция по эксплуатации (in Russian)

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
64
Сводная таблица вариантов размещения детских удерживающих устройств в зависимости от весовой группы и
места установки в салоне автомобиля (в соответствии с Директивой 2000/3) :
U : категория "универсальные".
U (R) : категория "универсальные" с регулировкой платформы, превышающей или равной высоте закрепленного кресла (согласно § 3.3., раздел 2 приложения XVIII Директивы 2000/3).
В зависимости от назначения:
L1 : BRITAX Babysure E11 0344117 Универсальное (от новорожденных до 13 кг).
L2 : ROMER Prince E1 03301058 Универсальное (от 9 до 18 кг).
L3 : ROMER Vario E1 03301120 Универсальное (от 15 до 25 кг).
L4 : RECARO Start E1 03301108 Универсальное (от 15 до 36 кг).
L5 : KLIPPAN Optima E17 030007 Универсальное (от 15 до 36 кг).
L6 : KIDDY Isofix Спинкой вперед E1 03301123 et Универсальное (от новорожденных до 13 кг)*.
L7 : KIDDY Isofix Лицом вперед E2 030011 Универсальное (от 9 до 18 кг)*.
* См. главу "Сиденья", раздел "Крепления "Isofix" - установка кресла "KIDDY" при помощи креплений "Isofix". Весовая группа
Место < 13 кг 9 - 18 кг 15 - 25 кг 22 - 36 кг
Переднее правое UU UU
Закрепленное кресло L1, L6 L2, L7 L3, L4, L5 L4, L5
Переднее правое U (R) U (R) U (R) U (R)
Платформа (R) L1, L6 L2, L7 L3, L4, L5 L4, L5
Боковое UU UU
Смещенное кресло L1, L6 L2, L7 L3, L4, L5 L4, L5
Центральное UU UU
SiПge central L1, L6 L2, L7 L3, L4, L5 L4, L5
Боковое
Дополнительное кресло L1 L2 L3, L4, L5 L4, L5
Боковое UU UU
Боковое кресло 2-го ряда L3, L4, L5 L4, L5
Боковое UU UU
Центральное кресло 2-го рядаL3, L4, L5 L4, L5
1-й ряд
2-й ряд
3-й ряд

РЕМНИ БЕЗОПАСНОСТИ
Ремни безопасности передние и
задние боковые 2-го ряда
Передние ремни безопасности
оборудованы пиротехническими
натяжителями и ограничителями
давления, а задние - только
ограничителями давления.
Регулировка ремней передних
сидений по высоте
Hажмите на фиксатор 1и
передвиньте верхнее крепление
ремня в нужном направлении.
Чтобы поднять крепление, нажмите
на фиксатор 1, и передвиньте его
вверх.
Застегивание ремня Вытяните ремень и вставьте скобу в
паз замка до щелчка.
Ремни безопасности с
пиротехническими
натяжителями и
ограничителями давления
Ремни безопасности оборудованы
пиротехническими натяжителями и
ограничителями давления. При
столкновениях средней или большой
силы система пиротехнических
натяжителей мгновенно прижимает тела
водителя и пассажиров к спинкамсидений.
Система пиротехнических натяжителей
ремней безопасности срабатывает
только при включенном зажигании.
Ограничители давления уменьшают силу
давления ремней безопасности на тело в
случае столкновения.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW 65
Ремень безопасности заднего
среднего сиденья 2-го ряда
Расположенное по центру заднее
сиденье 2-го ряда оборудовано ремнем
безопасности, крепящимся в трех
точках и имеющим инерционную
катушку.
Протяните наружу скобу
А, а затем
скобу Вчерез направляющее отверстие.
Вставьте скобу Ав паз замка справа, а
скобу В- в паз замка слева.
Убирать ремень следует в обратной
последовательности, напоследок
закрепив скобу Вна магнитном
кронштейне в задней части потолка.

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
66

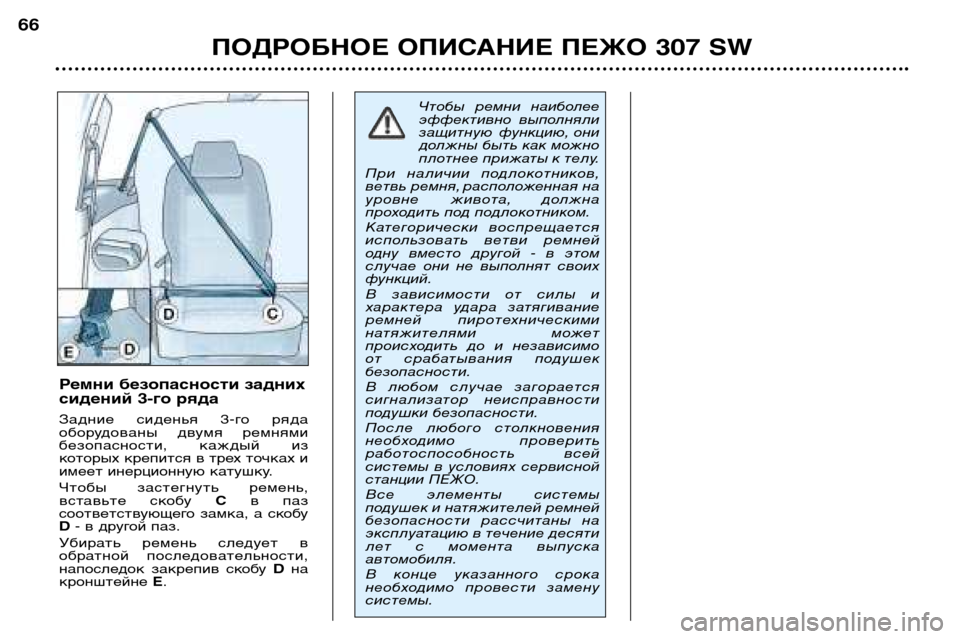

Ремни безопасности задних
сидений 3-го ряда
Задние сиденья 3-го ряда
оборудованы двумя ремнями
безопасности, каждый из
которых крепится в трех точках и
имеет инерционную катушку.
Чтобы застегнуть ремень,
вставьте скобу
Св паз
соответствующего замка, а скобуD - в другой паз.
Убирать ремень следует в
обратной последовательности,
напоследок закрепив скобу Dна
кронштейне E. Чтобы ремни наиболее
эффективно выполняли
защитную функцию, они
должны быть как можно
плотнее прижаты к телу.
При наличии подлокотников,
ветвь ремня, расположенная на
уровне живота, должна
проходить под подлокотником.
Категорически воспрещается
использовать ветви ремней
одну вместо другой - в этом
случае они не выполнят своих
функций.
В зависимости от силы и
характера удара затягивание
ремней пиротехническими
натяжителями может
происходить до и независимо
от срабатывания подушекбезопасности.
В любом случае загорается
сигнализатор неисправности
подушки безопасности.
После любого столкновения
необходимо проверить
работоспособность всей
системы в условиях сервисной
станции ПЕЖО.
Все элементы системы
подушек и натяжителей ремней
безопасности рассчитаны на
эксплуатацию в течение десяти
лет с момента выпускаавтомобиля.
В конце указанного срока
необходимо провести заменусистемы.

5 мест
4 места и столик
РАЗЛИЧНЫЕ ВАРИАНТЫ УСТАНОВКИ СИДЕНИЙ
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
67
В зависимости от числа имеющихся сидений и
оборудования Вашего автомобиля, Вы можете по-
разному размещать сиденья, чтобы получить
максимальное удобство и решать практические задачи.
Например, из
боковых сидений можно образовать
второй или третий ряд, установив их слева или справа.
Убрав среднее сиденье второго ряда, Вы можете
переставить остальные для улучшения комфорта.
Установленное в середине второго ряда центральное
сиденье можно установить с левой стороны третьего
ряда.
В этом случае Вам необходимо воспользоваться ремнем
левого заднего сиденья третьего ряда, не протягивая
его в направляющий паз.
В третьем ряду можно установить два
взаимозаменяемых ("левое/правое") дополнительных
сиденья .
Любые перестановки сидений, направленные на
изменение их размещения в салоне следует
осуществлять только на остановленном
автомобиле (см. главу "Сиденья").
Примеры размещения сидений для решения
практических задач

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
68
4 места с размещением бокового в багажном отсеке
Перевозка крупногабаритных грузов
5 мест с размещением кресла по центру багажного отсека
Перевозка длинномерных грузов

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW6969
7 мест с двумя дополнительными
5 мест с двумя сложенными дополнительными сиденьями
6 мест с дополнительным и центральным в
багажном отсеке
5 мест со столиком и дополнительным сиденьем

КЛЮЧИ
Ключи позволяют отпирать, независимо
друг от друга, замок дверей, лючок
заливной горловины топливного бака,
перчаточный ящик, управлять
выключателем подушки безопасности
переднего пассажира, а также включать
зажигание.
Центральный электрический замок
Ключи позволяют при запирании замка
двери водителя осуществлять полную
блокировку замков, а также отпирать с
помощью центрального электрического
замка боковые двери, дверь задка и
складывать наружные зеркала заднеговида.
Если одна из дверей или дверца
багажника открыты, центральный
электрический замок не будет работать,
- звуковой сигнал зуммера предупредит
Вас об этом, если Вы попытаетесь
закрыть замок при помощи пульта
дистанционного управления.
Эти же функции можно осуществлять
при помощи ключа с пультом
дистанционного управления.Пульт дистанционного управления
Запирание замков
Для запирания замков кратко
нажмите на кнопку
А.
Запирание замков подтверждается
загоранием фонарей указателей
поворота примерно на две секунды. Примечание: продолжительное
нажатие на кнопку А, помимо
запирания замков, автоматически
закрывает окна и вентиляционный
люк в крыше.
Полная блокировка замков
Внимание: полная блокировка
исключает возможность открывания
дверей как извне, так и из салона.
Нажатие на кнопку Авключает
полную блокировку замковавтомобиля.
Включение полной блокировки
подтверждается загоранием
фонарей указателей поворота
примерно на две секунды.
Примечание: продолжительное
нажатие на кнопку А, помимо полной
блокировки, автоматически
закрывает окна.
Повторное нажатие на кнопку А до
истечения пяти секунд после первого
нажатия выводит замки из режима
полной блокировки, оставляя их
запертыми в обычном режиме. Этот
момент подтверждается загоранием
фонарей указателей поворота
примерно на две секунды.
Отпирание замков
Для отпирания замков нажмите
на кнопку В.
Отпирание замков подтверждается
быстрым миганием фонарей
указателей поворота. Примечание: при случайном
отпирании замков без последующего
открывания дверей в течение 30
секунд, они будут вновь
автоматически заперты по истечении
этого времени.
Поиск своего автомобиля
на большой стоянке
Для быстрого отыскания своего
предварительно запертого
автомобиля на стоянке: нажмите на кнопку А- в
салоне загорятся плафоны, а
фонари указателей поворота
будут мигать в течение
нескольких секунд.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
70

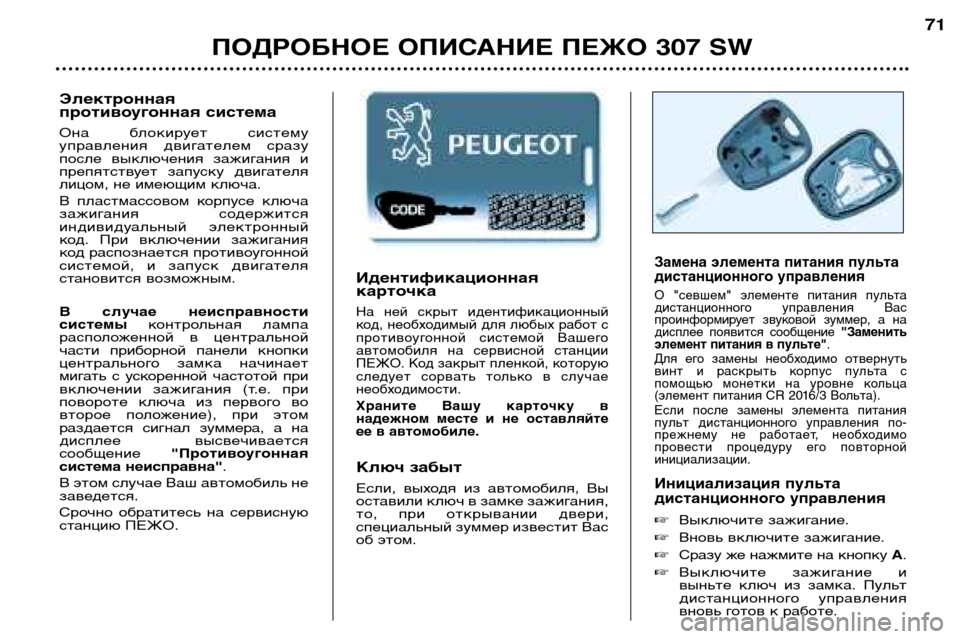

Идентификационная карточка
На ней скрыт идентификационный
код, необходимый для любых работ с
противоугонной системой Вашего
автомобиля на сервисной станции
ПЕЖО. Код закрыт пленкой, которую
следует сорвать только в случае
необходимости.
Храните Вашу карточку в
надежном месте и не оставляйте
ее в автомобиле.
Ключ забыт
Если, выходя из автомобиля, Вы
оставили ключ в замке зажигания,
то, при открывании двери,
специальный зуммер известит Вас
об этом.
Замена элемента питания пульта
дистанционного управления
О "севшем" элементе питания пульта
дистанционного управления Вас
проинформирует звуковой зуммер, а на
дисплее появится сообщение "Заменить
элемент питания в пульте" .
Для его замены необходимо отвернуть
винт и раскрыть корпус пульта с
помощью монетки на уровне кольца
(элемент питания CR 2016/3 Вольта).
Если после замены элемента питания
пульт дистанционного управления по-
прежнему не работает, необходимо
провести процедуру его повторнойинициализации.
Инициализация пульта
дистанционного управления
Выключите зажигание.
Вновь включите зажигание.
Сразу же нажмите на кнопку A.
Выключите зажигание и
выньте ключ из замка. Пульт
дистанционного управления
вновь готов к работе.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW 71
Электронная
противоугонная система
Она блокирует систему
управления двигателем сразу
после выключения зажигания и
препятствует запуску двигателя
лицом, не имеющим ключа.
В пластмассовом корпусе ключа
зажигания содержится
индивидуальный электронный
код. При включении зажигания
код распознается противоугонной
системой, и запуск двигателя
становится возможным.
В случае неисправности системы
контрольная лампа
расположенной в центральной
части приборной панели кнопки
центрального замка начинает
мигать с ускоренной частотой при
включении зажигания (т.е. при
повороте ключа из первого во
второе положение), при этом
раздается сигнал зуммера, а на
дисплее высвечиваетсясообщение "Противоугонная
система неисправна" .
В этом случае Ваш автомобиль не
заведется.
Срочно обратитесь на сервисную
станцию ПЕЖО.
