2002 Peugeot 307 SW Инструкция по эксплуатации (in Russian)

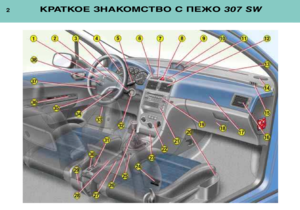

2КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW

3КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW
1 - Крышка подушки безопасности
водителя.
Звуковой сигнал.
2 - Рычаг включения приборов освещения и указателей поворота.

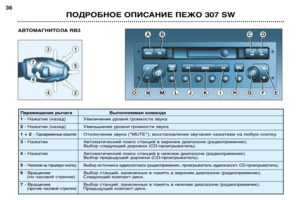

3 - Рычаг дистанционного управления автомагнитолой на
рулевой колонке.
4 - Приборная панель.
5 - Рычаг управления стеклоочистителем и омывателем
стекла. Выключатель бортового
компьютера.
6 - Кнопка охранной сигнализации.
7 - Выключатель блокировки замков дверей и багажника.
8 - Выключатель аварийной световой сигнализации.
9 - Многофункциональный дисплей.
10 - Датчик уровня освещенности.
11 - Выключатель режима ESP/ASR (системы динамической стабилизации)*.
12 - Центральные вентиляционные решетки с регуляторами
направления подачи и расхода
воздуха.
13 - Сопла обдува ветрового стекла. 14 - Гнездо для установки
громкоговорителя (твитера).
15 - Сопло обдува стекла двери.
16 - Боковая решетка системы вентиляции с регуляторами
направления подачи и расхода
воздуха.
17 - Крышка подушки безопасности переднего пассажира.
18 - Крышка перчаточного ящика.
19 - Автомагнитола RB3 или RD3.
20 - Выключатели электрообогревателей передних сидений.
21 - Магазин компакт-дисков.

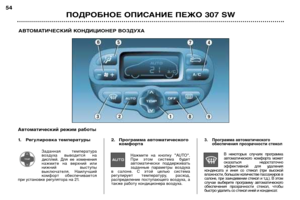

22 - Панель управления вентиляцией / кондиционером воздуха.
23 - Передняя пепельница.
24 - Сопло для подачи теплого воздуха в зону расположения ног
задних пассажиров.
25 - Электрическая розетка 12 В.
26 - Рычаг переключения передач.
27 - Держатель бутылок. 28 -
Рычаг стояночного тормоза.
29 - Лоток для мусора.
30 - Выключатель для отключения подушки безопасности переднего пассажира.
31 - Выключатель привода задвижки вентиляционного люка.
32 - Замок зажигания с противоугонным устройством.
33 - Рукоятка привода замка капота.
34 - Рычаг регулировки положения рулевого колеса.

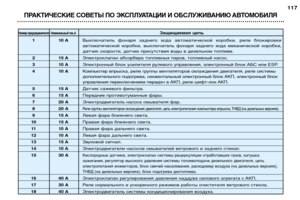

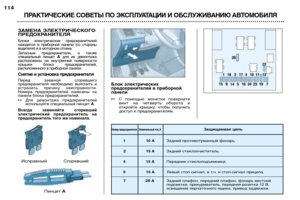

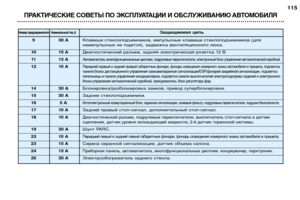

35 - Блок предохранителей.
36 -
Панель регулировки зеркал заднего
вида с электрическим приводом.
Панель управления электрическими
стеклоподъемниками.
Выключатель блокировки
стеклоподъемников задних дверей.
37 - Регулятор вертикального направления световых пучков
фар.
38 - Переключатель круиз-контроля.
* В зависимости от страны поставки.

4КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW
КЛЮЧИ
Ключи позволяют открывать замки
передних дверей, лючка заливной
горловины топливного бака,
перчаточного ящика, отключать
подушку безопасности переднего
пассажира и включать зажигание.
Центральный
электрический замок
Ключи позволяют при запирании
замка двери водителя осуществлять
полную блокировку замков, а также
отпирать с помощью центрального
электрического замка боковые
двери, дверь задка и складывать
наружные зеркала заднего вида.
Если одна из передних дверей или
дверь задка открыты, центральный
замок не сработает, - прозвучит
зуммер, если Вы попытаетесь
закрыть замок при помощи пульта
дистанционного управления.
Эти же функции можно
осуществлять при помощи ключа
с пультом дистанционногоуправления.Пульт дистанционного управления
Запирание замков
➜
Для дистанционного запирания
замков дверей и крышки багажника
нажмите на кнопку А.
Запирание замков автомобиля
подтверждается загоранием
фонарей указателей поворота
примерно на две секунды.
Примечание: продолжительное нажатие
на кнопку А, помимо запирания замков,
автоматически закрывает окна и
вентиляционный люк в крыше.
Полная блокировка замков
По
лная блокировка исключаетвозможность открываниядверей как извне, так и изсалона.
➜Нажатие на кнопку Авключает
полную блокировку замков автомобиля.
Включение полной блокировки
подтверждается загоранием фонарей
указателей поворота примерно на двесекунды. Примечание: продолжительное нажатие
на кнопку А, помимо полной блокировки,
автоматически закрывает окна.
Повторное нажатие на кнопку Адо
истечения пяти секунд после первого
нажатия выводит замки из режима полной
блокировки, оставляя их запертыми в
обычном режиме.
Этот момент подтверждается загоранием
фонарей указателей поворота примернона две секунды.
Отпирание замков
Для отпирания замков нажмите накнопку В.
Отпирание замков подтверждается
быстрым миганием фонарей
указателей поворота. Примечание: при случайном
отпирании замков без последующего
открывания дверей в
течение 30 секунд, они будут
вновь автоматически
заперты по истечении этоговремени.
ЗАМОК ЗАЖИГАНИЯ
"STOP":
зажигание выключено.
1-е положение: зажигание
выключено, но питание подается к
вспомогательным потребителямэлектроэнергии.
2-е положение:
зажигание включено.
Положение "Запуск двигателя":
включается стартер.
70

5
ПОДРУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ
ПРИБОРЫ ОСВЕЩЕНИЯ
Включение переднего и заднего
освещения (кольцевой выключатель А)Освещение выключено
Включено габаритное освещениеВключен ближний /
дальний свет
Автоматический режим
работы приборовосвещения
Автоматический
режим работы приборов освещения
Для включения или отключения этой функции
поверните ключ зажигания в положение
"Вспомогательные потребители", установите
переключатель освещения в положение 0и нажмите
на торец переключателя более, чем на две секунды.
Автомобиль с задним
противотуманным фонарем
(кольцевой выключатель В)
Задний противотуманный
фонарь включен (поворот
кольца вперед)
Автомобиль с
противотуманными фарами
и задним противотуманным
фонарем ( кольцевой
выключатель С)
Включены передние
противотуманные фары
(поворот кольца на 1 щелчок
вперед).
Включены передние
противотуманные фары
и заднийпротивотуманныйфонарь
(поворот кольца на 2 щелчка
вперед)
Чтобы выключить: поверните
кольцевой выключатель на два

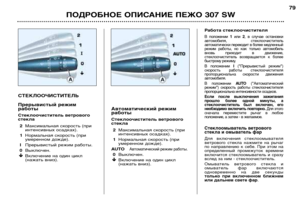

щелчка назад. СТЕКЛООЧИСТИТЕЛИ Передний
2 Максимальная скорость.
1 Нормальная скорость.
I Прерывистый режим работы
или
AUTO
Автоматический режим работы.0 Выключен.
Включение на один цикл.
Для включения омывателя ветрового
стекла нажмите на рычаг по
направлению к себе. Задний
Выключен Прерывистый Включение режим работыстеклоомывателя
Автоматический режим работы стеклоочистителя
В положении "AUTO"частота
взмахов щеток автоматически
регулируется в зависимости от
интенсивности осадков .
7779
КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW

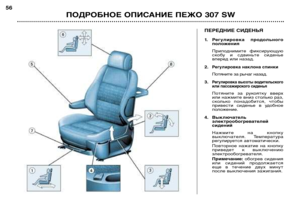

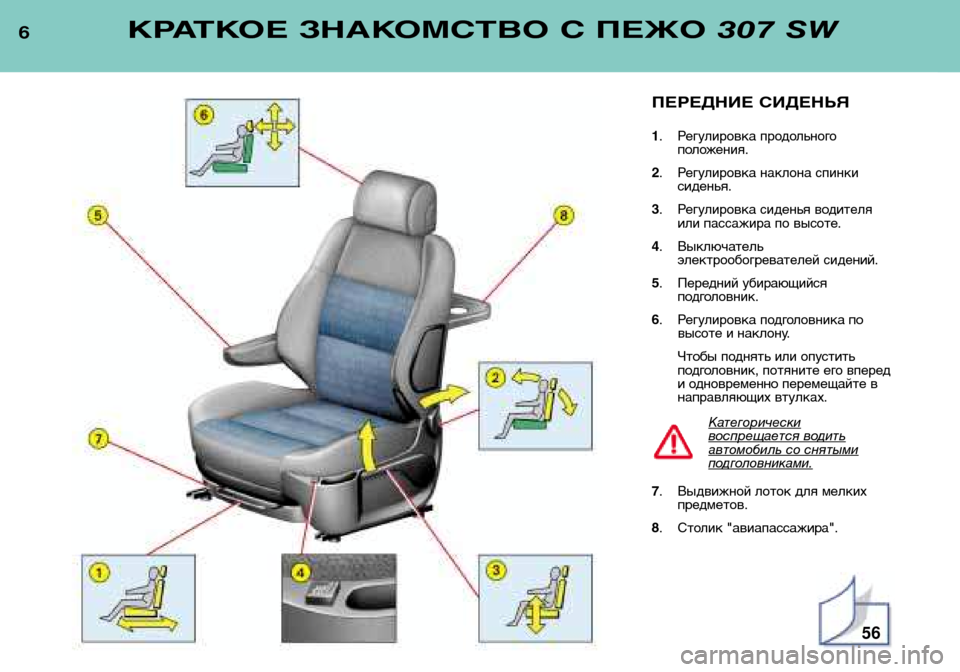

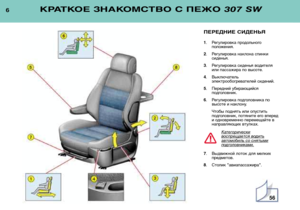

6ПЕРЕДНИЕ СИДЕНЬЯ
1. Регулировка продольного
положения.
2 . Регулировка наклона спинки
сиденья.
3 . Регулировка сиденья водителя
или пассажира по высоте.
4 . Выключатель
электрообогревателей сидений.
5 . Передний убирающийся
подголовник.
6 . Регулировка подголовника по
высоте и наклону.
Чтобы поднять или опустить
подголовник, потяните его вперед
и одновременно перемещайте в
направляющих втулках.
Ка
тегорическивоспрещается водитьавтомобиль со снятымиподголовниками.
7. Выдвижной лоток для мелких
предметов.
8 . Столик "авиапассажира".
56
КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW

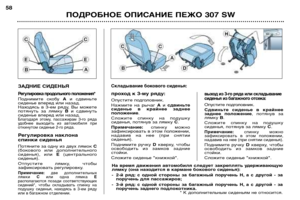

Регулировка
дополнительногосиденья ➜регулировка наклона спинки (1),
➜ регулировка подголовника
по высоте (2),
➜ складывание (3),
➜ снятие, установка(4). 7
КРАТКОЕ ЗНАКОМСТВО С ПЕЖО
307 SW

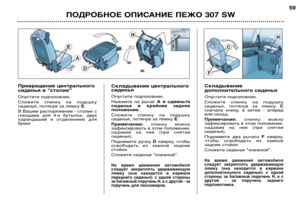

ЗАДНИЕ СИДЕНЬЯ
Регулировка бокового сиденья ➜регулировка продольного
положения (1),
➜ регулировка наклонаспинки (2),
➜ регулировка подголовника
по высоте (3),
➜ складывание (4),
➜ снятие, установка (5). Регулировка
центрального сиденья ➜
регулировка продольного
положения (1),
➜ регулировка наклона
спинки, положение
"столик" (2),
➜ регулировка подголовника
по высоте (3),
➜ складывание (4),
➜ снятие, установка (5).
58

8ВАРИАНТЫ РАЗМЕЩЕНИЯ СИДЕНИЙ5 мест
Место для перевозки крупногабаритного груза
5 мест с одним в середине багажного отсека 6 мест с дополнительным
Перевозка длинномерных грузов и столик 7 мест с двумя дополнительными
67
КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW

КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW

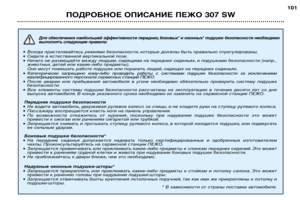

ПОДУШКИ
БЕЗОПАСНОСТИ
Надувные подушки безопасности
предназначены для дополнительной
защиты водителя и пассажира при
сильных ударах автомобиля. Они
дополняют защитные действия
ремней безопасности, снижая
нагрузку.
Передние подушкибезопасности
Подушка безопасности водителя
расположена в ступице рулевого
колеса, а переднего пассажира - в
приборной панели со стороны
перчаточного ящика. Обе подушки
надуваются одновременно (если
подушка пассажира не отключена).
Меры предосторожности при
наличии подушки безопасности
переднего пассажира ➜отключайте подушку
безопасности при установке
детского сиденья спинкой к
направлению движения на
сиденье переднего пассажира.
➜ включайте подушку, если на
переднем сиденье находитсявзрослый.
Отключение подушки
безопасности переднегопассажира*
➜ Выньте из замка ключ зажигания,
вставьте его в щель выключателя 1 подушки безопасности
переднего пассажира и поверните
в положение "OFF".
После снятия детского сиденья,
поверните выключатель подушки в
положение "ON", чтобы вновь
подключить ее.
Контроль исправности
При включенном зажигании (2-е
положение ключа) загорание
этого сигнализатора в
сопровождении зуммера и
сообщения на дисплее "Подушка
безопасности пассажира отключена"
свидетельствует о том, что подушка
безопасности переднего пассажира не
задействована (ее выключатель находится
в положении "OFF").
Сигнализатор будет гореть все время,
пока подушка будет оставатьсяотключенной.
Боковые* подушки безопасности и
оконные* подушки-шторы
Боковые подушки безопасности встроены
в каркас спинок передних сидений состороны двери.
Воздушные подушки-шторы встроены в
стойки и верхнюю часть потолка салона.
Каждая подушка срабатывает в случае
сильного удара с той стороны, откуда
последовал удар, независимо от другой
подушки.
* В зависимости от страны поставки.
99100
9
