2002 Peugeot 307 SW Инструкция по эксплуатации (in Russian)

БУКСИРОВКА ГРУЗОВОГО,
ЖИЛОГО ПРИЦЕПА ИЛИ
КАТЕРА
Используйте только буксирные
устройства фирмы ПЕЖО,
протестированные и одобренные
для установки на Вашем
автомобиле.
Монтаж буксирного устройства
необходимо производить на
сервисной станции ПЕЖО.
Ваш автомобиль предназначен
для перевозки пассажиров и
багажа, однако он также может
использоваться для буксировкиприцепа.
При буксировке прицепа
автомобиль испытывает
повышенные нагрузки, а от
водителя требуется повышенное
внимание.
При подъеме в гору плотность
воздуха уменьшается, что
приводит к снижению мощности
двигателя.
Необходимо уменьшать массу
буксируемого прицепа на 10% при
подъеме на каждую 1000 метров.Рекомендации по вождению
Размещение груза
Размещайте груз внутри прицепа
так, чтобы наиболее тяжелые
предметы располагались как можно
ближе к оси и чтобы нагрузка на
буксирное устройство была близка
к максимально разрешенной, но ни
в коем случае не превышала ее.
Охлаждение двигателя:
При
буксировке прицепа увеличивается
температура охлаждающей жидкости.
Вентилятор системы охлаждения
двигателя приводится
электродвигателем, поэтому его
охлаждающая способность не зависит от
режима работы двигателя.
В связи с этим для снижения
температуры двигателя используйте
повышенные передачи и снижайте
скорость автомобиля.
Максимальный вес прицепа, который
можно буксировать на затяжном
подъеме, зависит от крутизны подъема и
температуры атмосферного воздуха.
В любом случае, внимательно следите за
температурой охлаждающей жидкости.
В случае загорания сигнализатора
перегрева охлаждающей жидкости
остановитесь и выключите зажигание, как
только это позволят условия движения.
Шины: проверьте давление
воздуха в шинах автомобиля и
прицепа и, при необходимости,
доведите его до рекомендуемыхзначений.
Тормоза: при буксировке прицепа
тормозной путь увеличивается.Освещение: проверьте систему
электрического освещения и
сигнализации прицепа.
Боковой ветер: при буксировке
прицепа учитывайте повышенную
восприимчивость к ветру из-за
увеличившейся парусности.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
121

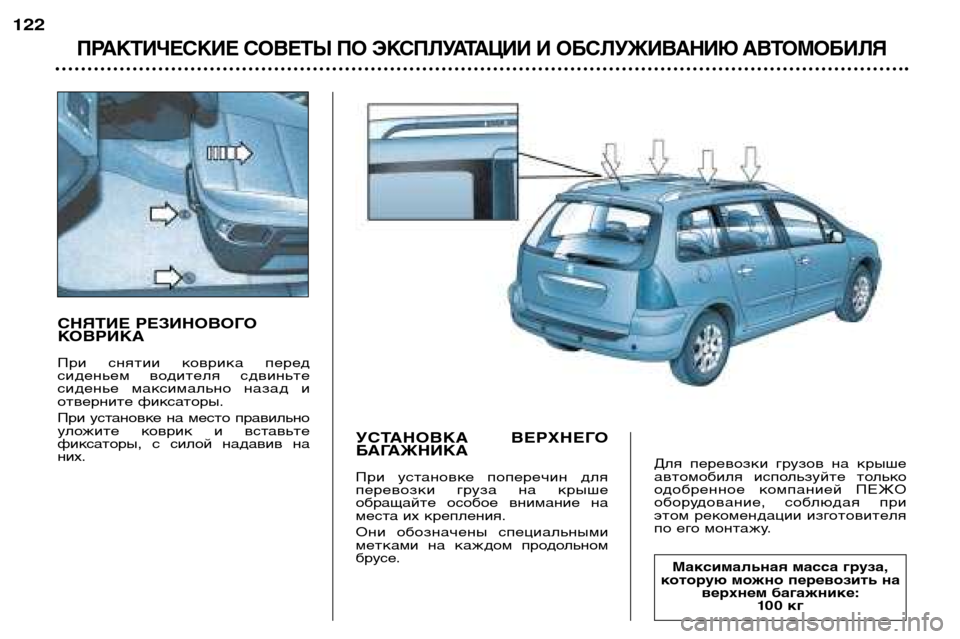

СНЯТИЕ РЕЗИНОВОГО
КОВРИКА
При снятии коврика перед
сиденьем водителя сдвиньте
сиденье максимально назад и
отверните фиксаторы.
При установке на место правильно
уложите коврик и вставьте
фиксаторы, с силой надавив наних.УСТАНОВКА ВЕРХНЕГО
БАГАЖНИКА
При установке поперечин для
перевозки груза на крыше
обращайте особое внимание на
места их крепления.
Они обозначены специальными
метками на каждом продольном
брусе. Для перевозки грузов на крыше
автомобиля используйте только
одобренное компанией ПЕЖО
оборудование, соблюдая при
этом рекомендации изготовителя
по его монтажу.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
122
Максимальная масса груза,
которую можно перевозить на верхнем багажнике: 100 кг

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
123

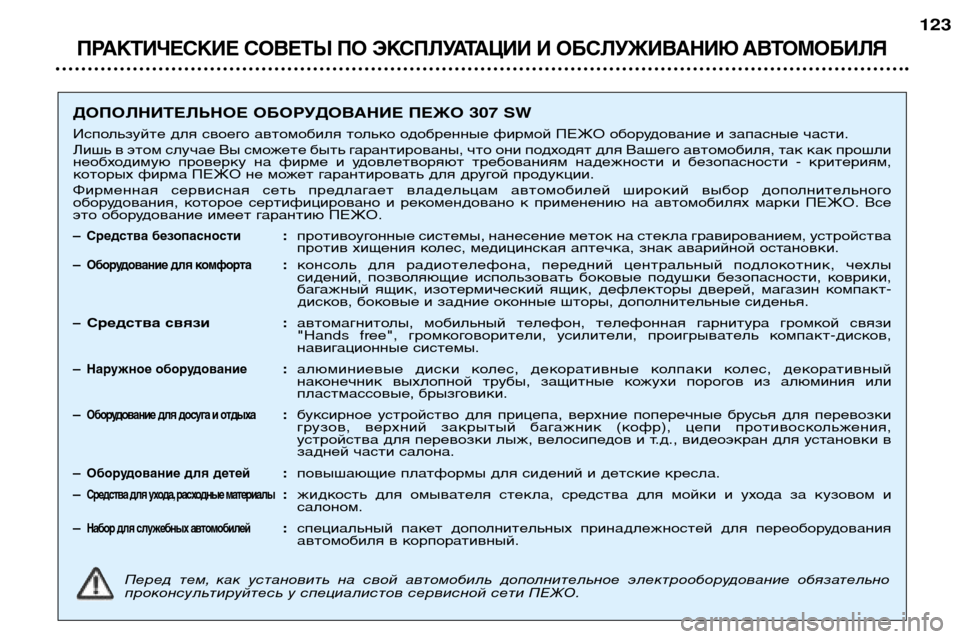

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПЕЖО 307 SW
Используйте для своего автомобиля только одобренные фирмой ПЕЖО оборудование и запасные части.
Лишь в этом случае Вы сможете быть гарантированы, что они подходят для Вашего автомобиля, так как прошли
необходимую проверку на фирме и удовлетворяют требованиям надежности и безопасности - критериям,
которых фирма ПЕЖО не может гарантировать для другой продукции.
Фирменная сервисная сеть предлагает владельцам автомобилей широкий выбор дополнительного
оборудования, которое сертифицировано и рекомендовано к применению на автомобилях марки ПЕЖО. Все
это оборудование имеет гарантию ПЕЖО. –
Средства безопасности: противоугонные системы, нанесение меток на стекла гравированием, устройства
против хищения колес, медицинская аптечка, знак аварийной остановки.
–
Оборудование для комфорта: консоль для радиотелефона, передний центральный подлокотник, чехлы
сидений, позволяющие использовать боковые подушки безопасности, коврики,
багажный ящик, изотермический ящик, дефлекторы дверей, магазин компакт-
дисков, боковые и задние оконные шторы, дополнительные сиденья.
– Средства связи : автомагнитолы, мобильный телефон, телефонная гарнитура громкой связи
"Hands free", громкоговорители, усилители, проигрыватель компакт-дисков,
навигационные системы.
–
Наружное оборудование: алюминиевые диски колес, декоративные колпаки колес, декоративный
наконечник выхлопной трубы, защитные кожухи порогов из алюминия или
пластмассовые, брызговики.
–
Оборудование для досуга и отдыха: буксирное устройство для прицепа, верхние поперечные брусья для перевозки
грузов, верхний закрытый багажник (кофр), цепи противоскольжения,
устройства для перевозки лыж, велосипедов и т.д., видеоэкран для установки в
задней части салона.
–
Оборудование для детей: повышающие платформы для сидений и детские кресла.
–
Средства для ухода, расходные материалы: жидкость для омывателя стекла, средства для мойки и ухода за кузовом исалоном.
–
Набор для служебных автомобилей: специальный пакет дополнительных принадлежностей для переоборудования
автомобиля в корпоративный.
Перед тем, как установить на свой автомобиль дополнительное электрооборудование обязательно
проконсультируйтесь у специалистов сервисной сети ПЕЖО.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
124

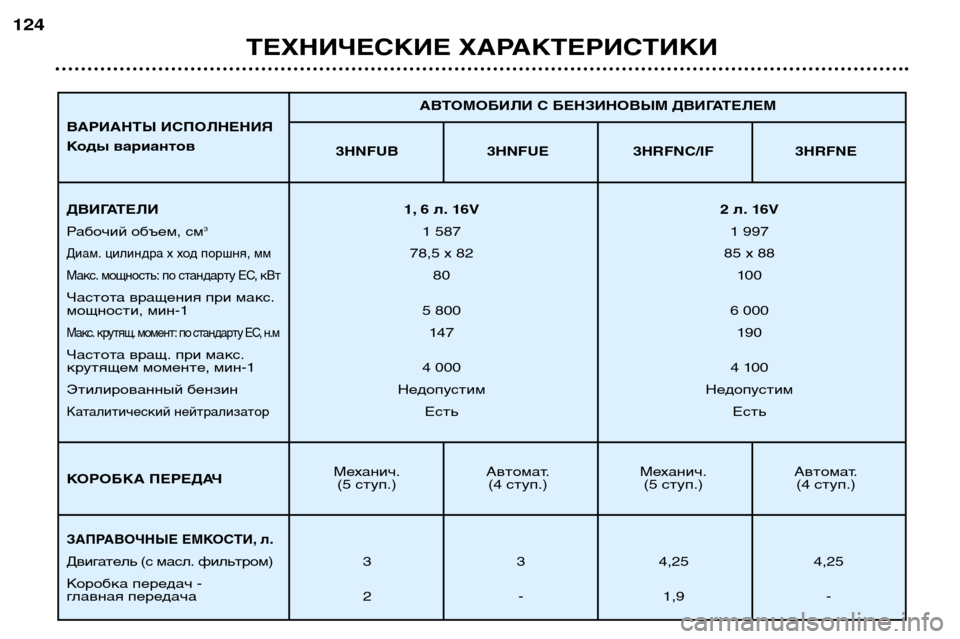

3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
Механич. Автомат. Механич. Автомат. (5 ступ.) (4 ступ.) (5 ступ.) (4 ступ.) АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
ДВИГАТЕЛИ 1, 6 л. 16V 2 л. 16V
Рабочий объем, см
3
1 587 1 997
Диам. цилиндра х ход поршня, мм78,5 x 82 85 x 88
Макс. мощность: по стандарту ЕС, кВт80100
Частота вращения при макс.
мощности, мин-1 5 800 6 000
Макс. крутящ. момент: по стандарту EС, н.м147190
Частота вращ. при макс.
крутящем моменте, мин-1 4 000 4 100
Этилированный бензин Недопустим Недопустим
Каталитический нейтрализаторЕсть Есть
ЗАПРАВОЧНЫЕ ЕМКОСТИ, л.
Двигатель (с масл. фильтром) 3 3 4,25 4,25
Коробка передач -
главная передача 2 - 1,9 -
ВАРИАНТЫ ИСПОЛНЕНИЯ
Коды вариантов
КОРОБКА ПЕРЕДАЧ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ125

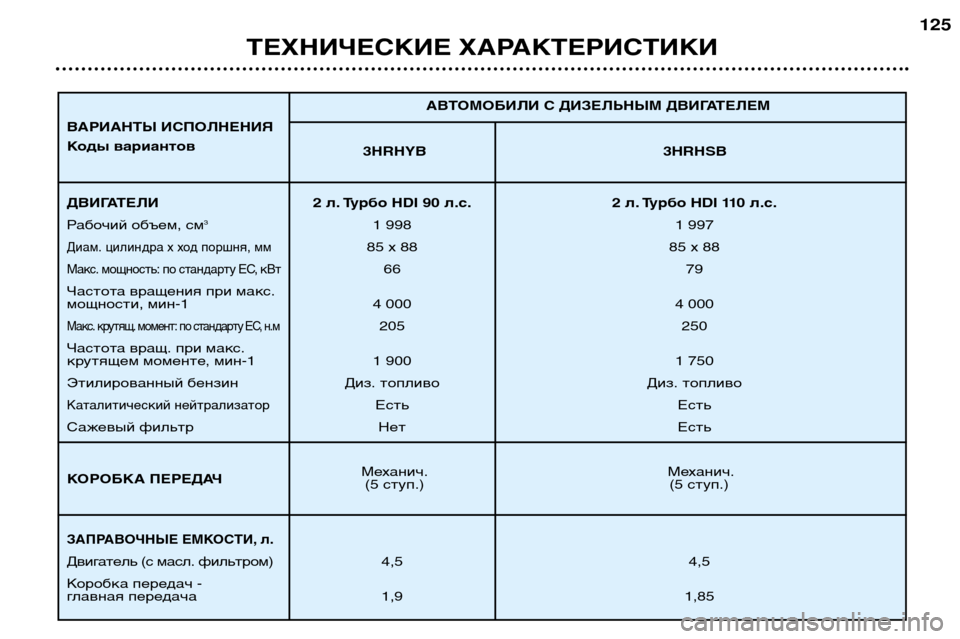

3HRHYB 3HRHSB
Механич. Механич. (5 ступ.) (5 ступ.) АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
ДВИГАТЕЛИ 2 л. Турбо HDI 90 л.с. 2 л. Турбо HDI 110 л.с.
Рабочий объем, см
3
1 998 1 997
Диам. цилиндра х ход поршня, мм85 x 88 85 x 88
Макс. мощность: по стандарту ЕС, кВт6679
Частота вращения при макс.
мощности, мин-1 4 000 4 000
Макс. крутящ. момент: по стандарту EС, н.м205250
Частота вращ. при макс.
крутящем моменте, мин-1 1 900 1 750
Этилированный бензин Диз. топливо Диз. топливо
Каталитический нейтрализаторЕсть Есть
Сажевый фильтр Нет Есть
ЗАПРАВОЧНЫЕ ЕМКОСТИ, л.
Двигатель (с масл. фильтром) 4,5 4,5
Коробка передач -
главная передача 1,9 1,85
ВАРИАНТЫ ИСПОЛНЕНИЯ
Коды вариантов
КОРОБКА ПЕРЕДАЧ

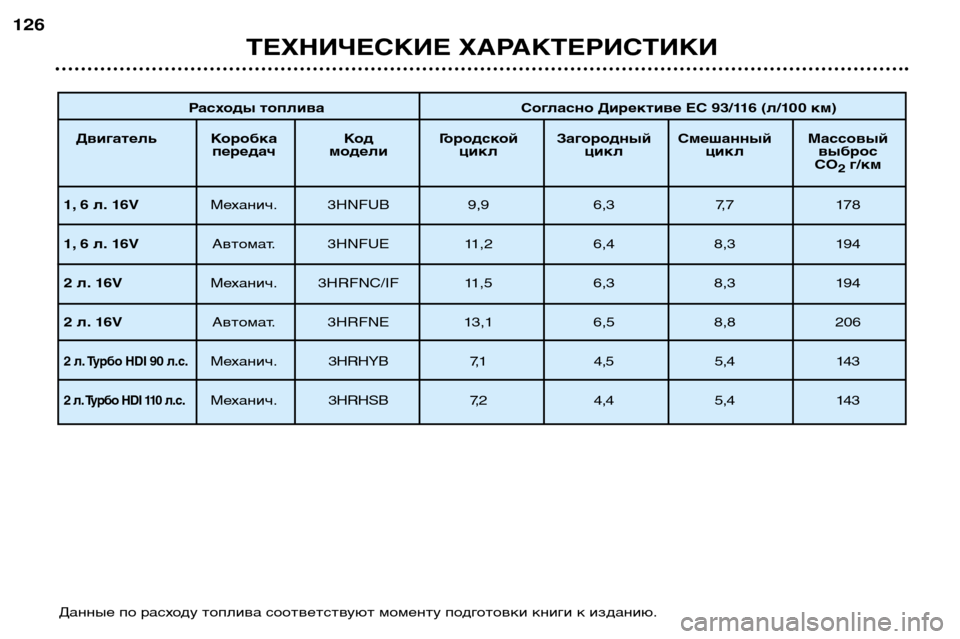

Расходы топлива Согласно Директиве ЕС 93/11 6 (л/100 км)
Двигатель Коробка Код Городской Загородный Смешанный Массовый передач модели цикл цикл цикл выброс CO2г/км
1, 6 л. 16V Механич. 3HNFUB 9,9 6,3 7,7 178
1, 6 л. 16V Автомат. 3HNFUE 11,2 6,4 8,3 194
2 л. 16V Механич. 3HRFNC/IF 11,5 6,3 8,3 194
2 л. 16V Автомат. 3HRFNE 13,1 6,5 8,8 206
2 л. Турбо HDI 90 л.с.Механич.3HRHYB 7,1 4,5 5,4 143
2 л. Турбо HDI 110 л.с.Механич.3HRHSB 7,2 4,4 5,4 143
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
126
Данные по расходу топлива соответствуют моменту подготовки книги к изданию.

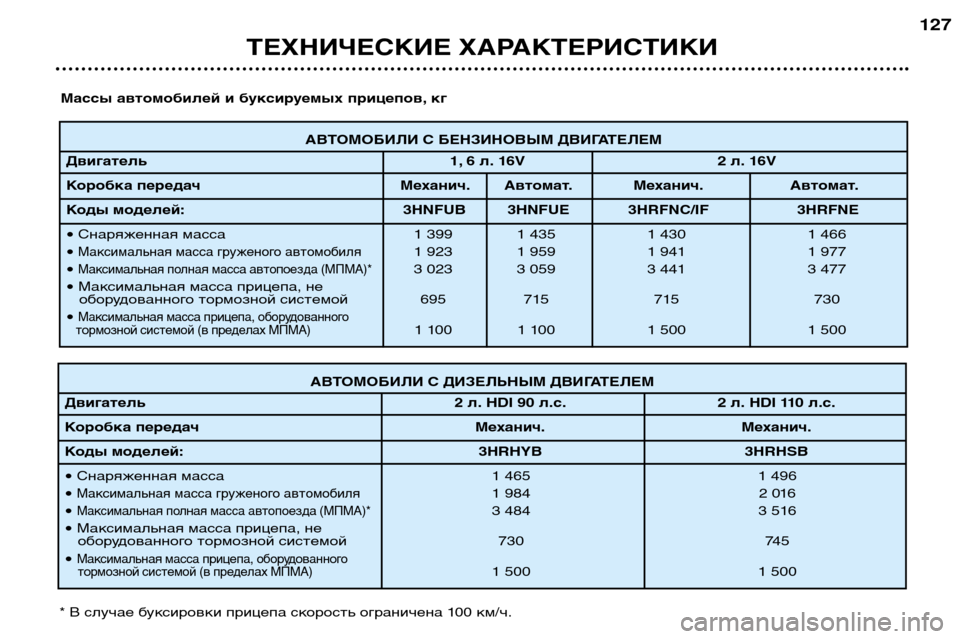

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
Двигатель 1, 6 л. 16V 2 л. 16V
Коробка передач Механич. Автомат. Механич. Автомат.
Коды моделей: 3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
• Снаряженная масса 1 399 1 435 1 430 1 466 •
Максимальная масса груженого автомобиля1 923 1 959 1 941 1 977
•
Максимальная полная масса автопоезда (MПMA)*3 023 3 059 3 441 3 477
• Максимальная масса прицепа, не оборудованного тормозной системой 695 715 715 730
•
Максимальная масса прицепа, оборудованного
тормозной системой (в пределах МПМА)1 100 1 100 1 500 1 500
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 127
Массы автомобилей и буксируемых прицепов, кг
* В случае буксировки прицепа скорость ограничена 100 км/ч. АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
Двигатель 2 л. HDI 90 л.с. 2 л. HDI 110 л.с.
Коробка передач Механич. Механич.
Коды моделей: 3HRHYB 3HRHSB
• Снаряженная масса 1 465 1 496
•
Максимальная масса груженого автомобиля1 984 2 016
•
Максимальная полная масса автопоезда (MПMA)*3 484 3 516
• Максимальная масса прицепа, не оборудованного тормозной системой 730 745
•
Максимальная масса прицепа, оборудованного тормозной системой (в пределах МПМА)1 500 1 500

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
128

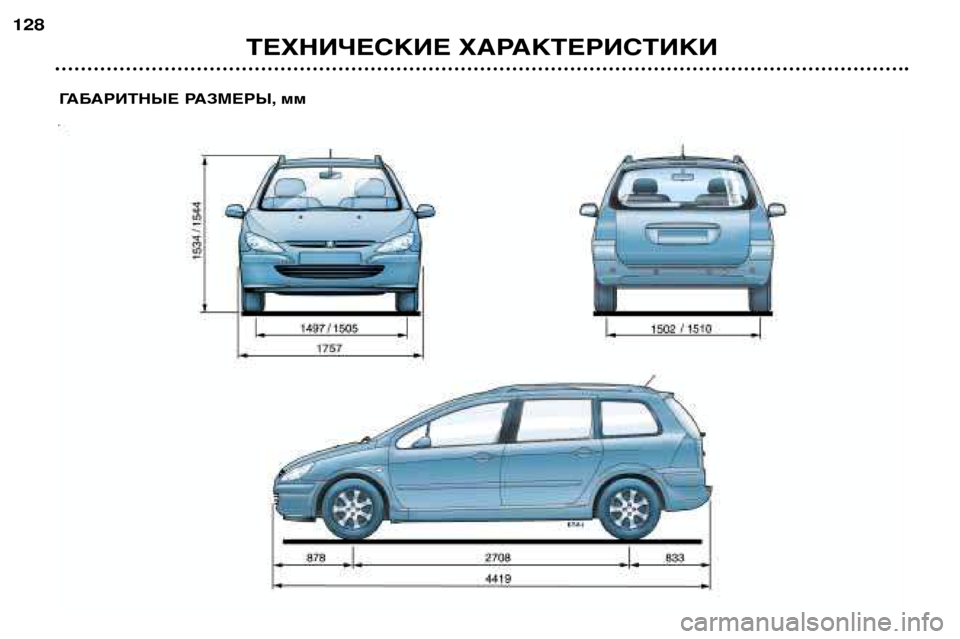

ГАБАРИТНЫЕ РАЗМЕРЫ, мм
