2002 Peugeot 307 SW Инструкция по эксплуатации (in Russian)

Используйте эксплуатационные
жидкости, рекомендованные
для автомобилей только
фирмой ПЕЖО.
Для обеспечения
эффективности работы таких важных
узлов и систем, как гидроусилитель
рулевого управления и тормоза, фирма
ПЕЖО разработала и предлагает рабочие
жидкости, которые не могут быть
заменены другими марками.
ПРОВЕРИТЬ...
Аккумуляторная батарея
При подготовке к зимней эксплуатации
автомобиля проверьте степень
заряженности аккумуляторной батареи
на сервисной станции ПЕЖО.
Фильтр воздухоочистителя и
противопылевой фильтр салона
Регулярно заменяйте на автомобиле
фильтрующие элементы. Если
автомобиль эксплуатируется в
сильно запыленной атмосфере,
период между заменами фильтров
следует уменьшить вдвое.
Передние тормозные колодки
Износ тормозных колодок зависит от
стиля вождения. Он особенно велик у
автомобилей, эксплуатирующихся в
городе или используемых для поездок на
короткие расстояния. Поэтому
рекомендуется проверять износ
тормозных колодок в интервалах между
периодическими техническимиобслуживаниями.
Стояночный тормоз
Чрезмерно большой свободный ход рычага
стояночного тормоза или констатация его
недостаточной эффективности
свидетельствуют о необходимости
регулировать этот ответственный механизм
даже в интервалах между периодическими
техническими обслуживаниями. Регулярно
проверяйте его на сервисной станции ПЕЖО.
Механическая коробкапередач
Замена масла в коробке передач
не предусмотрена в течение всего
срока службы. Проверяйте
уровень в коробке в соответствии
с регламентом техническогообслуживания.
Автоматическая коробка передач
Замена масла в коробке передач
не предусмотрена в течение всего
срока службы. Проверяйте
уровень масла на сервисной
станции ПЕЖО в соответствии с
регламентом техобслуживания,
определенным изготовителемавтомобиля.
Масляный фильтр
Заменяйте фильтрующий элемент
в соответствии с регламентом
технического обслуживания. ЕСЛИ ТОПЛИВО
ЗАКОНЧИЛОСЬ (Касается
автомобилей с дизельным
двигателем)
В случае полной выработки
топлива в баке, необходимо вновь
заполнить систему подачи
топлива в двигатель. Для этого:
- залейте в бак не менее пяти
литров дизельного топлива;
- нажмите несколько раз на рычаг ручного топливного насоса
вплоть до появления ощутимого
противодействия;
- включите стартер и запустите двигатель.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
106

ЗАМЕНА КОЛЕСА

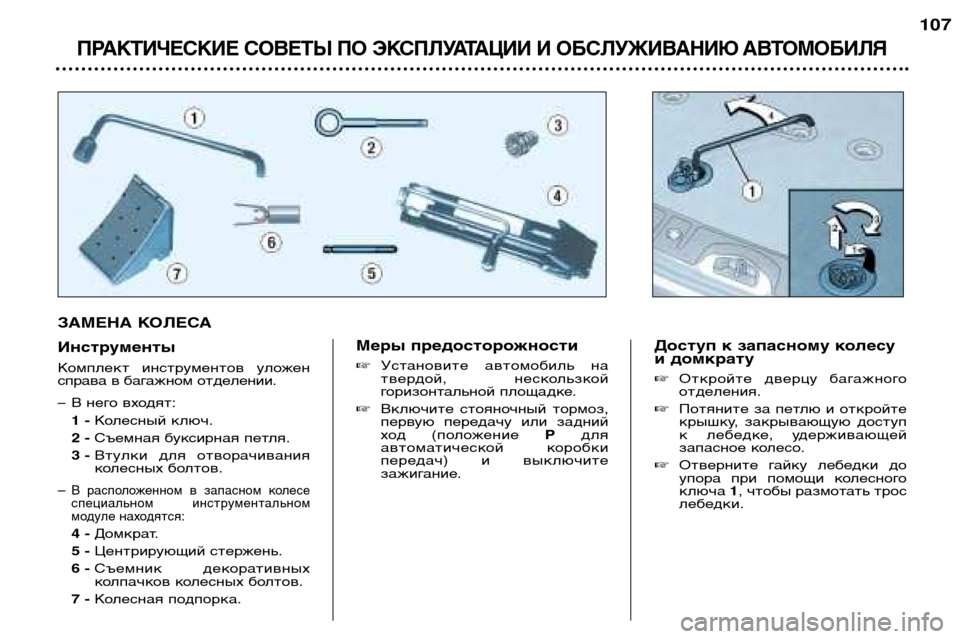

Инструменты
Комплект инструментов уложен
справа в багажном отделении.
– В него входят:1 - Колесный ключ.
2 - Съемная буксирная петля.
3 - Втулки для отворачивания
колесных болтов.
–
В расположенном в запасном колесе
специальном инструментальном
модуле находятся:
4 - Домкрат.
5 - Центрирующий стержень.
6 - Съемник декоративных
колпачков колесных болтов.
7 - Колесная подпорка. Меры предосторожности
Установите автомобиль на
твердой, нескользкой
горизонтальной площадке.
Включите стояночный тормоз,
первую передачу или задний
ход (положение Рдля
автоматической коробки
передач) и выключите
зажигание. Доступ к запасному колесу
и домкрату
Откройте дверцу багажного отделения.
Потяните за петлю и откройте
крышку, закрывающую доступ
к лебедке, удерживающей
запасное колесо.
Отверните гайку лебедки до
упора при помощи колесногоключа 1, чтобы размотать трос
лебедки.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
107

Установите домкрат 4под одно
из специально предназначенных
для этого четырех опорных гнездА в нижней части кузова,
расположенное ближе всех к
снимаемому колесу.
Расправьте домкрат 4между
опорным гнездом и полом.
Убедитесь, что нижняя опора
домкрата расположена в точности
на одной оси с верхним опорнымгнездом А.
Поднимите автомобиль домкратом.
Удалите один колесный болт и
установите на его место
центрирующий стержень 5.
Отверните остальные
колесные болты и снимите
колесо.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
108

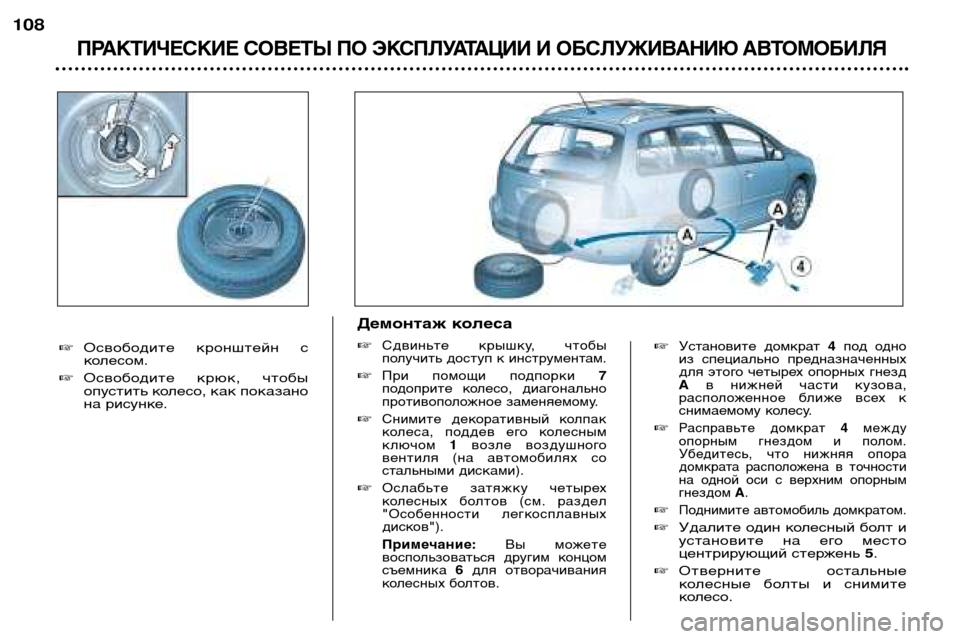

Освободите кронштейн с
колесом.
Освободите крюк, чтобы
опустить колесо, как показано
на рисунке.
Демонтаж колеса
Сдвиньте крышку, чтобы
получить доступ к инструментам.
При помощи подпорки 7
подоприте колесо, диагонально
противоположное заменяемому.
Снимите декоративный колпак
колеса, поддев его колеснымключом 1возле воздушного
вентиля (на автомобилях со
стальными дисками).
Ослабьте затяжку четырех
колесных болтов (см. раздел
"Особенности легкосплавных
дисков"). Примечание: Вы можете
воспользоваться другим концом съемника 6для отворачивания
колесных болтов.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
109

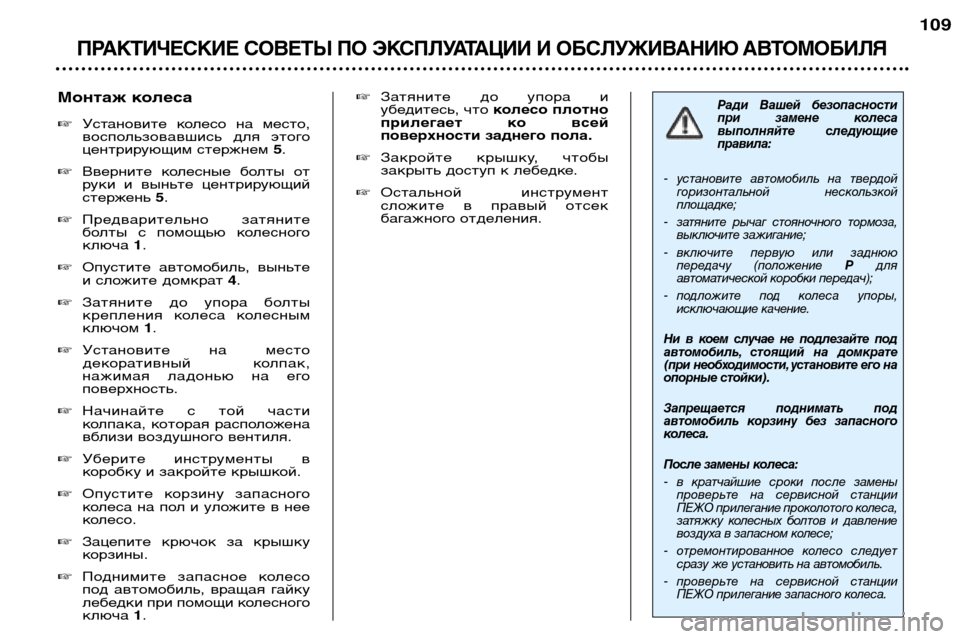

Ради Вашей безопасности
при замене колеса
выполняйте следующиеправила:
- установите автомобиль на твердой
горизонтальной нескользкойплощадке;
- затяните рычаг стояночного тормоза, выключите зажигание;
- включите первую или заднюю передачу (положение Рдля
автоматической коробки передач);
- подложите под колеса упоры, исключающие качение.
Ни в коем случае не подлезайте под
автомобиль, стоящий на домкрате
(при необходимости, установите его на
опорные стойки).
Запрещается поднимать под
автомобиль корзину без запасного
колеса.
После замены колеса:
- в кратчайшие сроки после замены проверьте на сервисной станции
ПЕЖО прилегание проколотого колеса,
затяжку колесных болтов и давление
воздуха в запасном колесе;
- отремонтированное колесо следует сразу же установить на автомобиль.
- проверьте на сервисной станции ПЕЖО прилегание запасного колеса. Затяните до упора и
убедитесь, что колесо плотно
прилегает ко всей
поверхности заднего пола.
Закройте крышку, чтобы
закрыть доступ к лебедке.
Остальной инструмент
сложите в правый отсек
багажного отделения.
Монтаж колеса
Установите колесо на место,
воспользовавшись для этого
центрирующим стержнем 5.
Вверните колесные болты от
руки и выньте центрирующий
стержень 5.
Предварительно затяните
болты с помощью колесногоключа 1.
Опустите автомобиль, выньте
и сложите домкрат 4.
Затяните до упора болты
крепления колеса колеснымключом 1.
Установите на место
декоративный колпак,
нажимая ладонью на егоповерхность.
Начинайте с той части
колпака, которая расположена
вблизи воздушного вентиля.
Уберите инструменты в
коробку и закройте крышкой.
Опустите корзину запасного
колеса на пол и уложите в нее
колесо.
Зацепите крючок за крышку
корзины.
Поднимите запасное колесо
под автомобиль, вращая гайку
лебедки при помощи колесногоключа 1.

Особенности колес из
алюминиевого сплава

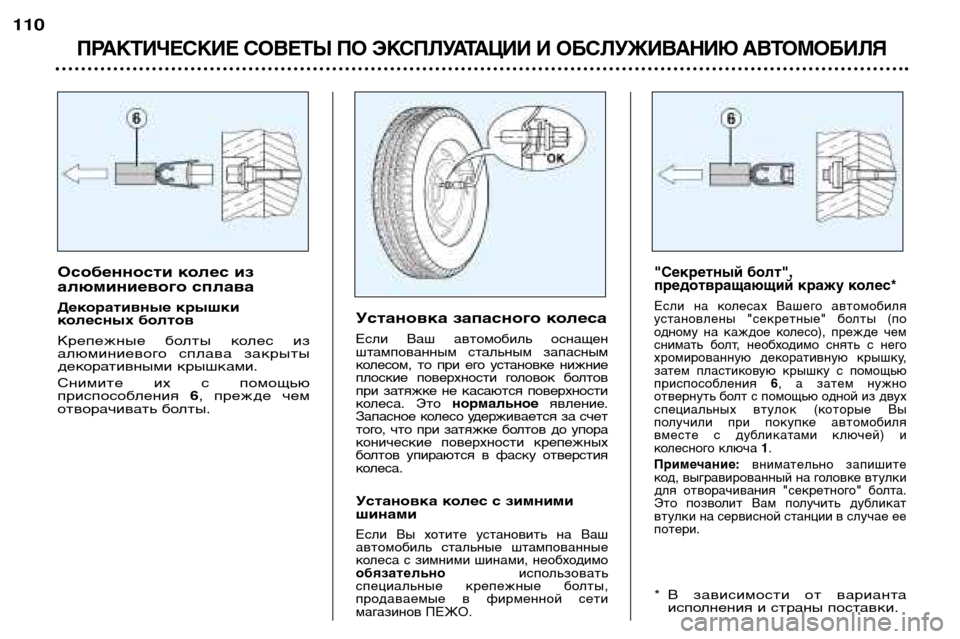

Декоративные крышки
колесных болтов
Крепежные болты колес из
алюминиевого сплава закрыты
декоративными крышками.
Снимите их с помощью приспособления 6, прежде чем
отворачивать болты. Установка запасного колеса
Если Ваш автомобиль оснащен
штампованным стальным запасным
колесом, то при его установке нижние
плоские поверхности головок болтов
при затяжке не касаются поверхности
колеса. Это
нормальное явление.
Запасное колесо удерживается за счет
того, что при затяжке болтов до упора
конические поверхности крепежных
болтов упираются в фаску отверстия
колеса.
Установка колес с зимнимишинами
Если Вы хотите установить на Ваш
автомобиль стальные штампованные
колеса с зимними шинами, необходимообязательно использовать
специальные крепежные болты,
продаваемые в фирменной сети
магазинов ПЕЖО.
"Секретный болт",
предотвращающий кражу колес*
Если на колесах Вашего автомобиля
установлены "секретные" болты (по
одному на каждое колесо), прежде чем
снимать болт, необходимо снять с него
хромированную декоративную крышку,
затем пластиковую крышку с помощьюприспособления 6, а затем нужно
отвернуть болт с помощью одной из двух
специальных втулок (которые Вы
получили при покупке автомобиля
вместе с дубликатами ключей) и
колесного ключа 1.
Примечание: внимательно запишите
код, выгравированный на головке втулки
для отворачивания "секретного" болта.
Это позволит Вам получить дубликат
втулки на сервисной станции в случае еепотери.
* В зависимости от варианта исполнения и страны поставки.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
110

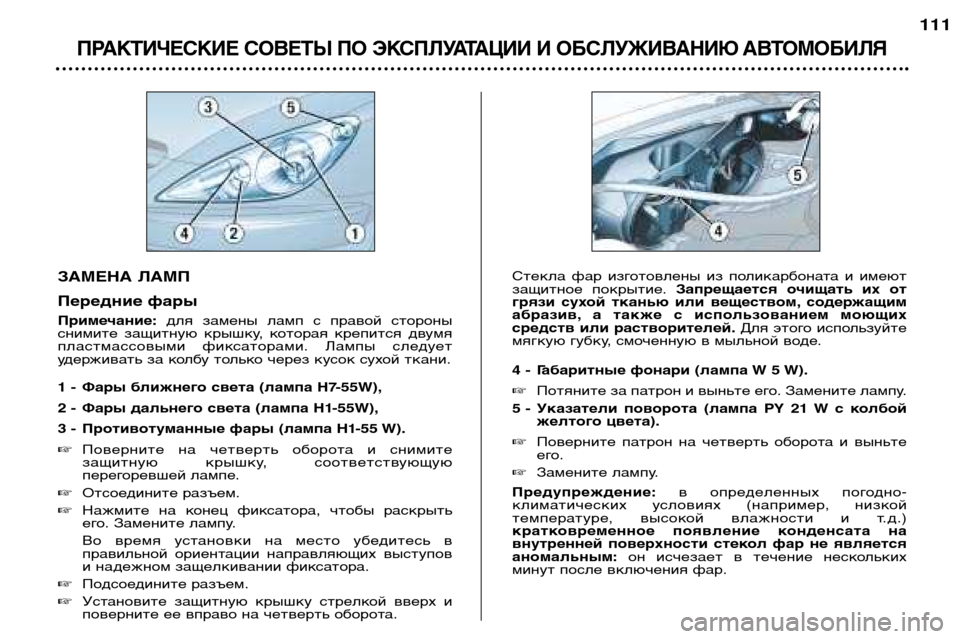

ЗАМЕНА ЛАМП
Передние фары Примечание:для замены ламп с правой стороны
снимите защитную крышку, которая крепится двумя
пластмассовыми фиксаторами. Лампы следует
удерживать за колбу только через кусок сухой ткани.
1 - Фары ближнего света (лампа H7-55W),
2 - Фары дальнего света (лампа H1-55W),
3 - Противотуманные фары (лампа H1-55 W). Поверните на четверть оборота и снимите
защитную крышку, соответствующую
перегоревшей лампе.
Отсоедините разъем.
Нажмите на конец фиксатора, чтобы раскрыть
его. Замените лампу.
Во время установки на место убедитесь в правильной ориентации направляющих выступов
и надежном защелкивании фиксатора.
Подсоедините разъем.
Установите защитную крышку стрелкой вверх и
поверните ее вправо на четверть оборота. Стекла фар изготовлены из поликарбоната и имеют
защитное покрытие.
Запрещается очищать их от
грязи сухой тканью или веществом, содержащим
абразив, а также с использованием моющих
средств или растворителей. Для этого используйте
мягкую губку, смоченную в мыльной воде.
4 - Г абаритные фонари (лампа W 5 W).
Потяните за патрон и выньте его. Замените лампу.
5 - Указатели поворота (лампа PY 21 W с колбой желтого цвета).
Поверните патрон на четверть оборота и выньте
его.
Замените лампу.
Предупреждение: в определенных погодно-
климатических условиях (например, низкой
температуре, высокой влажности и т.д.)
кратковременное появление конденсата на
внутренней поверхности стекол фар не являетсяаномальным: он исчезает в течение нескольких
минут после включения фар.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
111

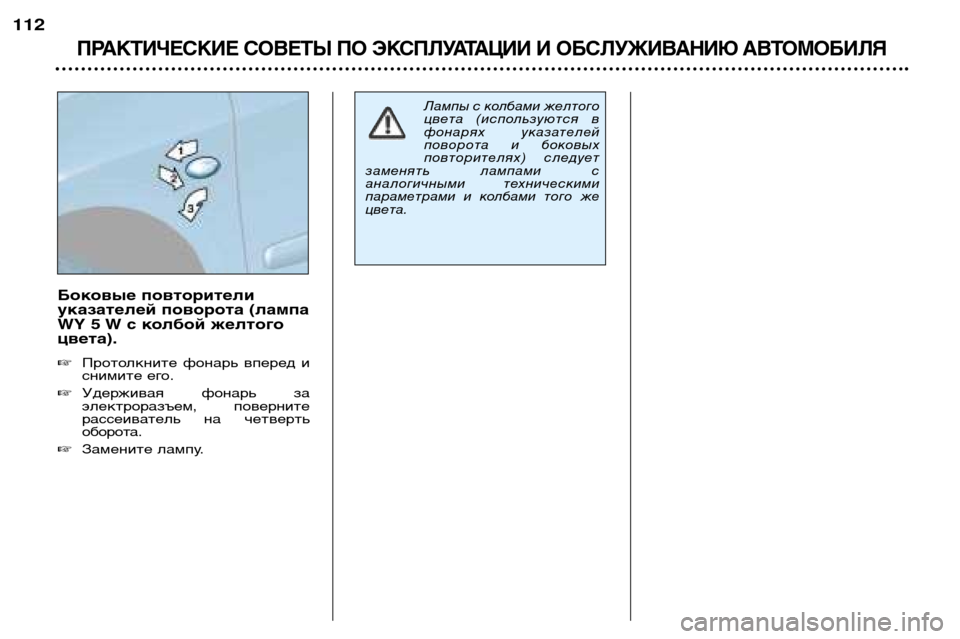

Боковые повторители
указателей поворота (лампа
WY 5 W с колбой желтогоцвета). Протолкните фонарь вперед и
снимите его.
Удерживая фонарь за
электроразъем, поверните
рассеиватель на четверть
оборота.
Замените лампу.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
112
Лампы с колбами желтого
цвета (используются в
фонарях указателей
поворота и боковых
повторителях) следует
заменять лампами с
аналогичными техническими
параметрами и колбами того же
цвета.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
113

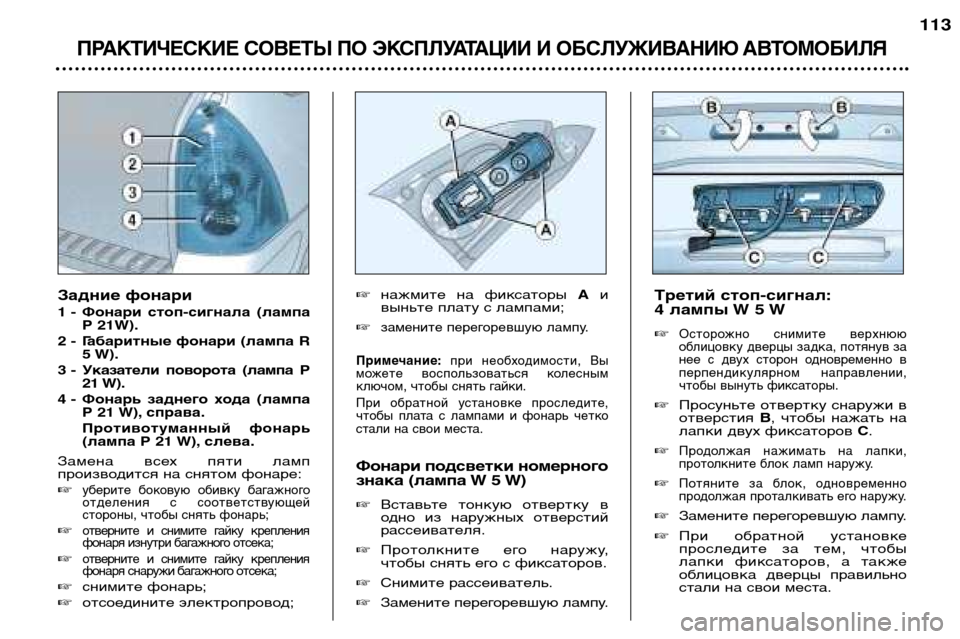

Третий стоп-сигнал:
4 лампы W 5 W
Осторожно снимите верхнюю
облицовку дверцы задка, потянув за
нее с двух сторон одновременно в
перпендикулярном направлении,
чтобы вынуть фиксаторы.
Просуньте отвертку снаружи вотверстия B, чтобы нажать на
лапки двух фиксаторов C.

Продолжая нажимать на лапки,
протолкните блок ламп наружу.
Потяните за блок, одновременно
продолжая проталкивать его наружу.
Замените перегоревшую лампу.
При обратной установке
проследите за тем, чтобы
лапки фиксаторов, а также
облицовка дверцы правильно
стали на свои места.

нажмите на фиксаторы Aи
выньте плату с лампами;

замените перегоревшую лампу.
Примечание: при необходимости, Вы
можете воспользоваться колесным
ключом, чтобы снять гайки.
При обратной установке проследите,
чтобы плата с лампами и фонарь четко
стали на свои места.
Фонари подсветки номерного
знака (лампа W 5 W) Вставьте тонкую отвертку в
одно из наружных отверстий
рассеивателя.
Протолкните его наружу,
чтобы снять его с фиксаторов.
Снимите рассеиватель.
Замените перегоревшую лампу.
Задние фонари
1 - Фонари стоп-сигнала (лампа
P 21W).
2 - Г абаритные фонари (лампа R
5 W).
3 - Указатели поворота (лампа P 21 W).
4 - Фонарь заднего хода (лампа P 21 W), справа.
Противотуманный фонарь
(лампа P 21 W), слева.
Замена всех пяти ламп
производится на снятом фонаре:
уберите боковую обивку багажного
отделения с соответствующей
стороны, чтобы снять фонарь;
отверните и снимите гайку крепления
фонаря изнутри багажного отсека;
отверните и снимите гайку крепления
фонаря снаружи багажного отсека;
снимите фонарь;
отсоедините электропровод;
