SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio di un fusibile del guasto e rimediarvi. I numeri deifusibili sono indicati sulla scatola deifusibili. Utilizzare la pinza A.
Sostituire sempre un fusibile guasto con un fusibile dello stes-so calibro. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
INFORMAZIONI PRATICHE
106
Funzionante Pinza AGuasto Fusibile N¡
Amperaggio*Funzioni*
1 10 A Luce antinebbia posteriore.
2 15 A Tergicristallo posteriore.
4 15 A Alzacristalli anteriore - Tetto apribile.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 20 A Plafoniera posteriore, plafoniera anteriore, luci leggicarte - Accendisigari - Luce cassetto ripostiglio.
INFORMAZIONI PRATICHE107

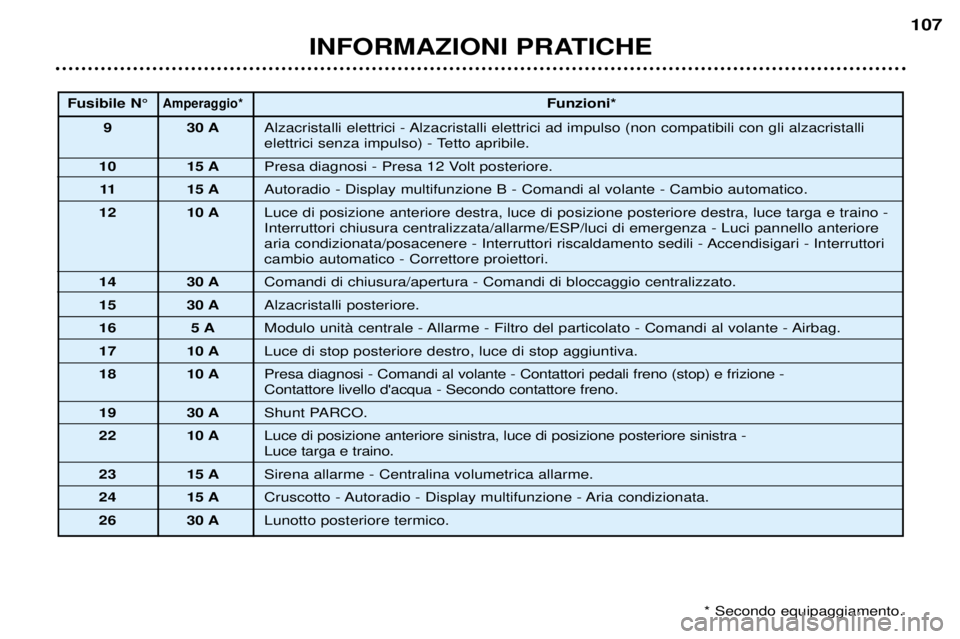

Fusibile N¡Amperaggio*Funzioni*
9 30 A Alzacristalli elettrici - Alzacristalli elettrici ad impulso (non compatibili con gli alzacristalli
elettrici senza impulso) - Tetto apribile.
10 15 A Presa diagnosi - Presa 12 Volt posteriore.
11 15 A Autoradio - Display multifunzione B - Comandi al volante - Cambio automatico.
12 10 A Luce di posizione anteriore destra, luce di posizione posteriore destra, luce targa e traino -Interruttori chiusura centralizzata/allarme/ESP/luci di emergenza - Luci pannello anteriore
aria condizionata/posacenere - Interruttori riscaldamento sedili - Accendisigari - Interruttoricambio automatico - Correttore proiettori.
14 30 A Comandi di chiusura/apertura - Comandi di bloccaggio centralizzato.
15 30 A Alzacristalli posteriore.
16 5 A Modulo unitˆ centrale - Allarme - Filtro del particolato - Comandi al volante - Airbag.
17 10 A Luce di stop posteriore destro, luce di stop aggiuntiva.
18 10 A Presa diagnosi - Comandi al volante - Contattori pedali freno (stop) e frizione - Contattore livello d'acqua - Secondo contattore freno.
19 30 A Shunt PARCO.
22 10 A Luce di posizione anteriore sinistra, luce di posizione posteriore sinistra - Luce targa e traino.
23 15 A Sirena allarme - Centralina volumetrica allarme.
24 15 A Cruscotto - Autoradio - Display multifunzione - Aria condizionata.
26 30 A Lunotto posteriore termico.
* Secondo equipaggiamento.
