2002 Hyundai Getz Manual do proprietário (in Portuguese)

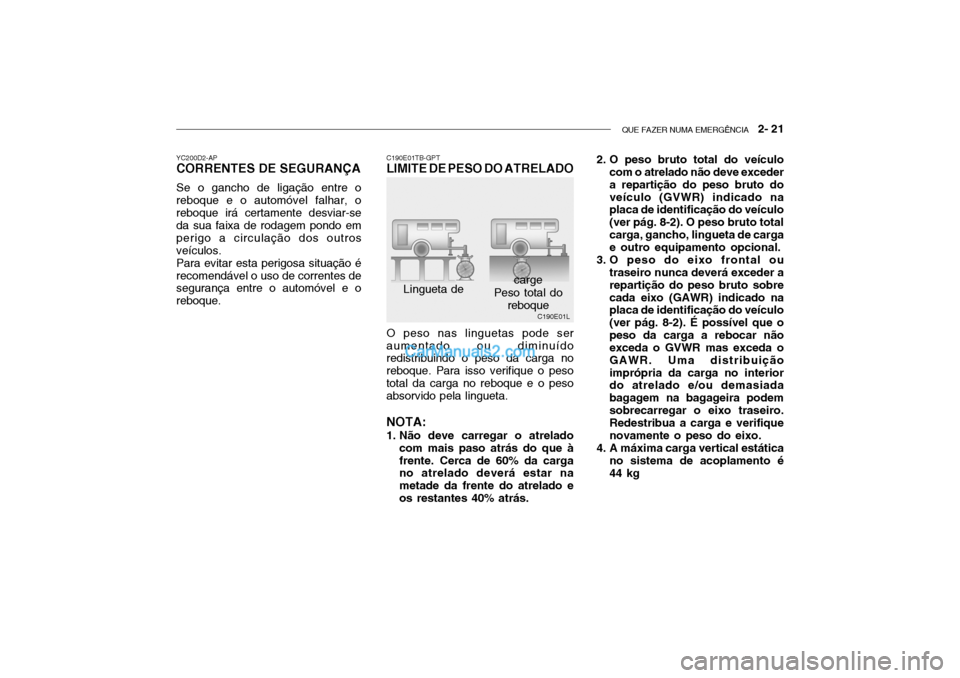

QUE FAZER NUMA EMERGÊNCIA 2- 21
C190E01L 2. O peso bruto total do veículo
com o atrelado não deve exceder a repartição do peso bruto doveículo (GVWR) indicado na placa de identificação do veículo (ver pág. 8-2). O peso bruto totalcarga, gancho, lingueta de carga e outro equipamento opcional.
3. O peso do eixo frontal ou traseiro nunca deverá exceder a repartição do peso bruto sobrecada eixo (GAWR) indicado na placa de identificação do veículo (ver pág. 8-2). É possível que opeso da carga a rebocar não exceda o GVWR mas exceda o GAWR. Uma distribuiçãoimprópria da carga no interior do atrelado e/ou demasiada bagagem na bagageira podemsobrecarregar o eixo traseiro. Redestribua a carga e verifique novamente o peso do eixo.
4. A máxima carga vertical estática no sistema de acoplamento é44 kg
C190E01TB-GPT
LIMITE DE PESO DO ATRELADO
Lingueta de carge
Peso total do reboque
O peso nas linguetas pode ser
aumentado ou diminuído redistribuindo o peso da carga no reboque. Para isso verifique o pesototal da carga no reboque e o peso absorvido pela lingueta.
NOTA:
1. Não deve carregar o atrelado com mais paso atrás do que à frente. Cerca de 60% da carga no atrelado deverá estar na metade da frente do atrelado eos restantes 40% atrás.
YC200D2-AP
CORRENTES DE SEGURANÇA
Se o gancho de ligação entre oreboque e o automóvel falhar, oreboque irá certamente desviar-se da sua faixa de rodagem pondo em perigo a circulação dos outrosveículos.Para evitar esta perigosa situação érecomendável o uso de correntes de segurança entre o automóvel e o reboque.

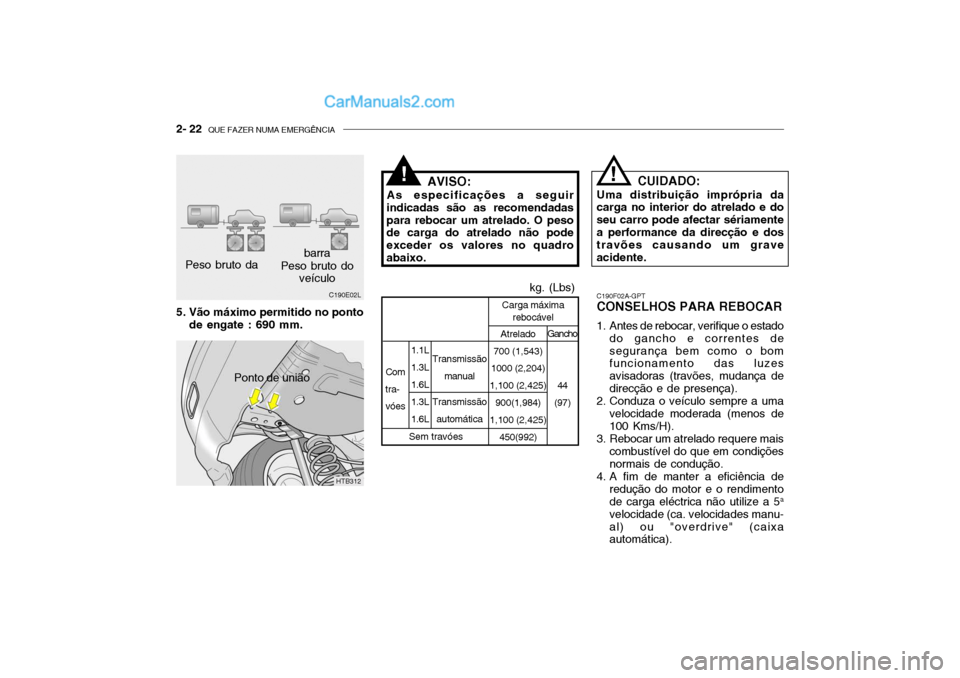

2- 22 QUE FAZER NUMA EMERGÊNCIA
AVISO:
As especificações a seguir
indicadas são as recomendadas para rebocar um atrelado. O peso de carga do atrelado não pode exceder os valores no quadroabaixo.
5. Vão máximo permitido no ponto de engate : 690 mm. C190F02A-GPT
CONSELHOS PARA REBOCAR
1. Antes de rebocar, verifique o estado
do gancho e correntes de segurança bem como o bom funcionamento das luzes avisadoras (travões, mudança dedirecção e de presença).
2. Conduza o veículo sempre a uma
velocidade moderada (menos de100 Kms/H).
3. Rebocar um atrelado requere mais
combustível do que em condições normais de condução.
4. A fim de manter a eficiência de redução do motor e o rendimentode carga eléctrica não utilize a 5 a
velocidade (ca. velocidades manu- al) ou "overdrive" (caixa automática).
HTB312
C190E02L
Peso bruto da
barra
Peso bruto do veículo
Ponto de união Gancho
44
(97)
Sem travóes Atrelado
700 (1,543)
1000 (2,204)
1,100 (2,425)
900(1,984)
1,100 (2,425) 450(992)
Transmissão
manual
Transmissão automática
1.1L 1.3L 1.6L1.3L1.6L
Com
tra- vóes kg. (Lbs)
Carga máxima
rebocável
CUIDADO:
Uma distribuição imprópria da carga no interior do atrelado e do seu carro pode afectar sériamentea performance da direcção e dos travões causando um grave acidente.!!

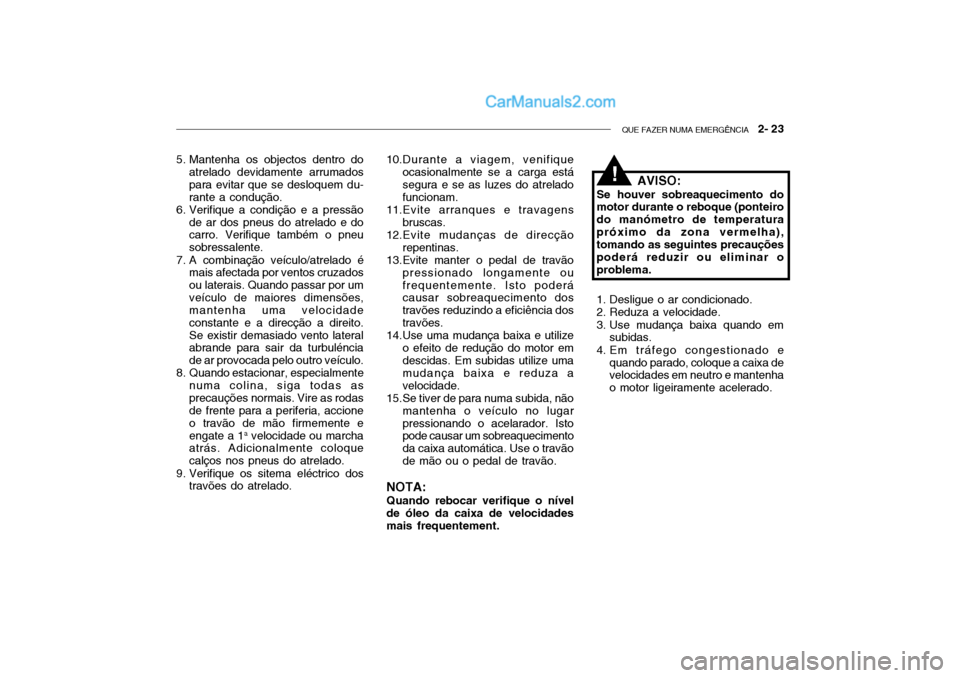

QUE FAZER NUMA EMERGÊNCIA 2- 23
5. Mantenha os objectos dentro do
atrelado devidamente arrumados para evitar que se desloquem du-rante a condução.
6. Verifique a condição e a pressão
de ar dos pneus do atrelado e do carro. Verifique também o pneu sobressalente.
7. A combinação veículo/atrelado é mais afectada por ventos cruzadosou laterais. Quando passar por umveículo de maiores dimensões, mantenha uma velocidade constante e a direcção a direito.Se existir demasiado vento lateral abrande para sair da turbuléncia de ar provocada pelo outro veículo.
8. Quando estacionar, especialmente
numa colina, siga todas asprecauções normais. Vire as rodas de frente para a periferia, accione o travão de mão firmemente eengate a 1 a
velocidade ou marcha
atrás. Adicionalmente coloquecalços nos pneus do atrelado.
9. Verifique os sitema eléctrico dos travões do atrelado. 10.Durante a viagem, venifique
ocasionalmente se a carga estásegura e se as luzes do atreladofuncionam.
11.Evite arranques e travagens
bruscas.
12.Evite mudanças de direcção
repentinas.
13.Evite manter o pedal de travão
pressionado longamente oufrequentemente. Isto poderá causar sobreaquecimento dos travões reduzindo a eficiência dostravões.
14.Use uma mudança baixa e utilize
o efeito de redução do motor emdescidas. Em subidas utilize uma mudança baixa e reduza a velocidade.
15.Se tiver de para numa subida, não
mantenha o veículo no lugarpressionando o acelarador. Isto pode causar um sobreaquecimento da caixa automática. Use o travãode mão ou o pedal de travão.
NOTA: Quando rebocar verifique o nível
de óleo da caixa de velocidades mais frequentement. AVISO:
Se houver sobreaquecimento do motor durante o reboque (ponteiro do manómetro de temperaturapróximo da zona vermelha), tomando as seguintes precauções poderá reduzir ou eliminar oproblema.
1. Desligue o ar condicionado.
2. Reduza a velocidade.
3. Use mudança baixa quando em subidas.
4. Em tráfego congestionado e quando parado, coloque a caixa de velocidades em neutro e mantenha o motor ligeiramente acelerado.
!

3. PROBLEMAS NA ESTRADAQue fazer numa emergência
Se o motor não arrancar ............................................................... 3-2
Utilização de bateria auxiliar para arranque do motor ................. 3-3
Se o motor sobreaquecer .............................................................. 3-4
Pneu sobresselente ....................................................................... 3-6
Se tiver um furo ............................................................................. 3-7
Se o veículo precisar de ser rebocado ....................................... 3-13
Reboque de emergência ............................................................. 3-14
Se perder as suas chaves ........................................................... 3-15
3

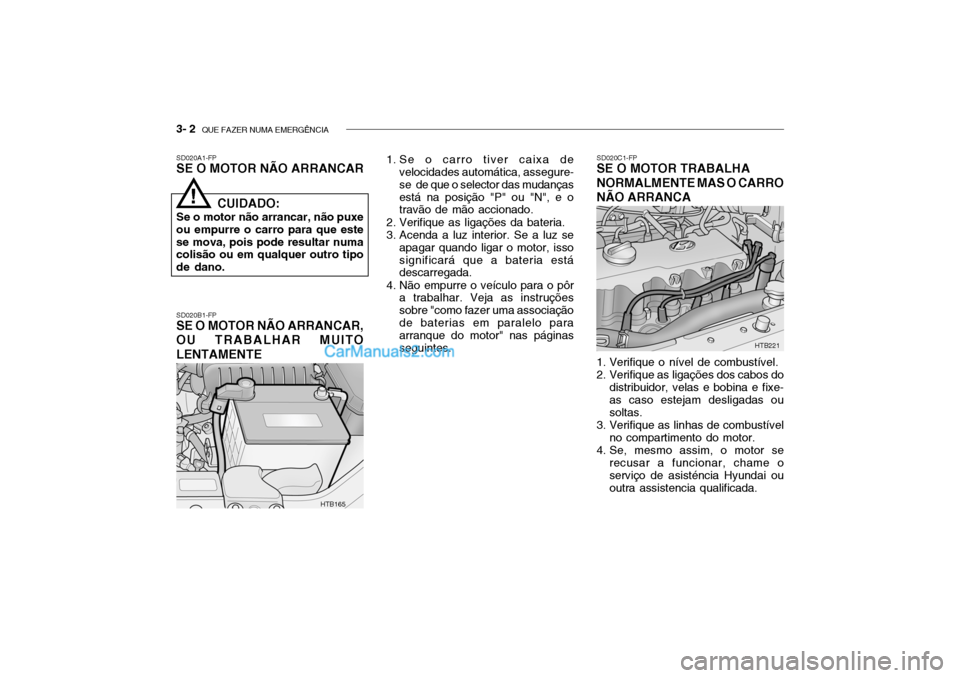

3- 2 QUE FAZER NUMA EMERGÊNCIA
SD020A1-FP SE O MOTOR NÃO ARRANCAR SD020B1-FP
SE O MOTOR NÃO ARRANCAR, OU TRABALHAR MUITO LENTAMENTE 1. Se o carro tiver caixa de
velocidades automática, assegure- se de que o selector das mudançasestá na posição "P" ou "N", e o travão de mão accionado.
2. Verifique as ligações da bateria.
3. Acenda a luz interior. Se a luz se apagar quando ligar o motor, issosignificará que a bateria está descarregada.
4. Não empurre o veículo para o pôr a trabalhar. Veja as instruções sobre "como fazer uma associaçãode baterias em paralelo para arranque do motor" nas páginas seguintes. SD020C1-FP
SE O MOTOR TRABALHA NORMALMENTE MAS O CARRO NÃO ARRANCA
1. Verifique o nível de combustível.
2. Verifique as ligações dos cabos do
distribuidor, velas e bobina e fixe- as caso estejam desligadas ou soltas.
3. Verifique as linhas de combustível no compartimento do motor.
4. Se, mesmo assim, o motor se recusar a funcionar, chame oserviço de asisténcia Hyundai ououtra assistencia qualificada.
CUIDADO:
Se o motor não arrancar, não puxeou empurre o carro para que estese mova, pois pode resultar numa colisão ou em qualquer outro tipo de dano.
!
HTB165
HTB221

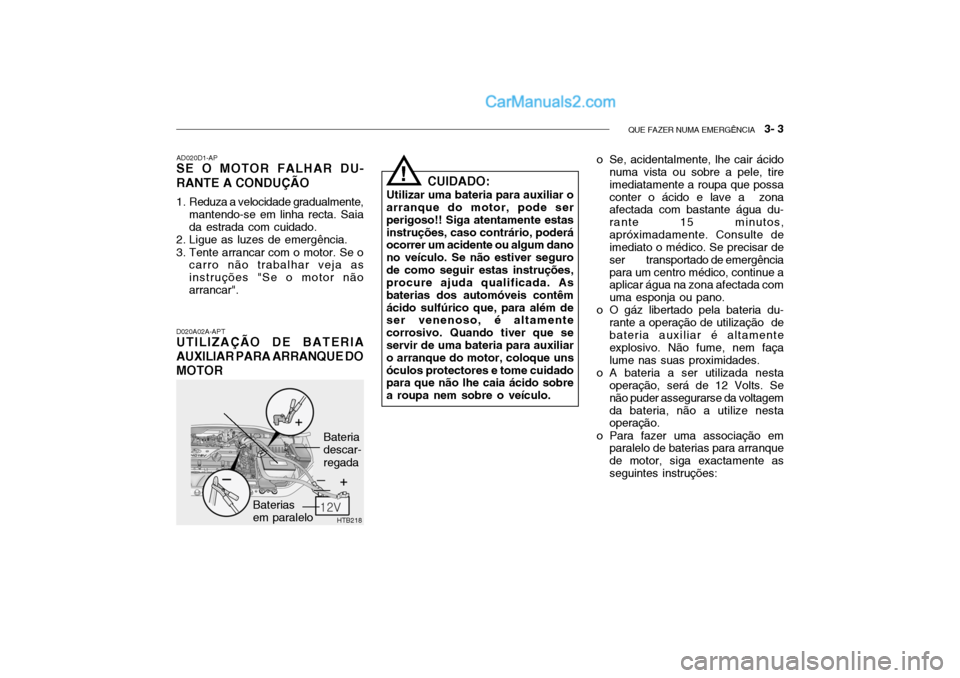

QUE FAZER NUMA EMERGÊNCIA 3- 3
HTB218
D020A02A-APT
UTILIZAÇÃO DE BATERIA AUXILIAR PARA ARRANQUE DOMOTOR AD020D1-AP
SE O MOTOR FALHAR DU- RANTE A CONDUÇÃO
1. Reduza a velocidade gradualmente,
mantendo-se em linha recta. Saia da estrada com cuidado.
2. Ligue as luzes de emergência.
3. Tente arrancar com o motor. Se o carro não trabalhar veja as instruções "Se o motor nãoarrancar".
Bateriasem paralelo Bateriadescar- regada
CUIDADO:
Utilizar uma bateria para auxiliar o
arranque do motor, pode ser perigoso!! Siga atentamente estasinstruções, caso contrário, poderá ocorrer um acidente ou algum dano no veículo. Se não estiver segurode como seguir estas instruções, procure ajuda qualificada. As baterias dos automóveis contêmácido sulfúrico que, para além de ser venenoso, é altamente corrosivo. Quando tiver que se servir de uma bateria para auxiliar o arranque do motor, coloque unsóculos protectores e tome cuidado para que não lhe caia ácido sobre a roupa nem sobre o veículo. o Se, acidentalmente, lhe cair ácido
numa vista ou sobre a pele, tireimediatamente a roupa que possaconter o ácido e lave a zona afectada com bastante água du- rante 15 minutos,apróximadamente. Consulte de imediato o médico. Se precisar de ser transportado de emergênciapara um centro médico, continue a aplicar água na zona afectada com uma esponja ou pano.
o O gáz libertado pela bateria du- rante a operação de utilização debateria auxiliar é altamente explosivo. Não fume, nem faça lume nas suas proximidades.
o A bateria a ser utilizada nesta operação, será de 12 Volts. Senão puder assegurarse da voltagemda bateria, não a utilize nesta operação.
o Para fazer uma associação em paralelo de baterias para arranque de motor, siga exactamente asseguintes instruções:!

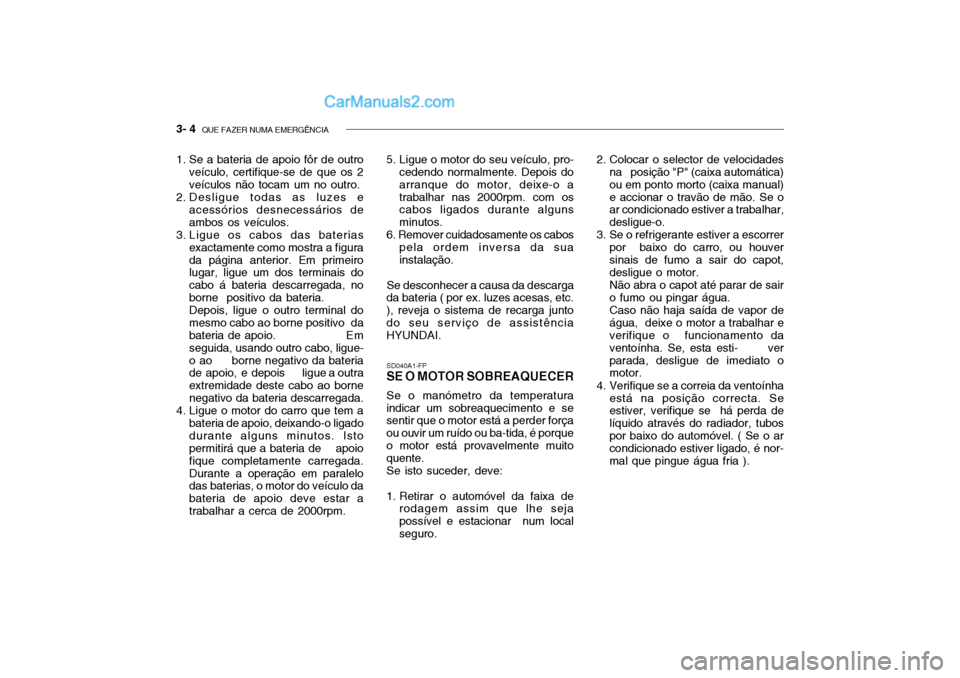

3- 4 QUE FAZER NUMA EMERGÊNCIA
1. Se a bateria de apoio fôr de outro
veículo, certifique-se de que os 2 veículos não tocam um no outro.
2. Desligue todas as luzes e acessórios desnecessários deambos os veículos.
3. Ligue os cabos das baterias
exactamente como mostra a figurada página anterior. Em primeiro lugar, ligue um dos terminais do cabo á bateria descarregada, noborne positivo da bateria.Depois, ligue o outro terminal domesmo cabo ao borne positivo da
bateria de apoio. E m seguida, usando outro cabo, ligue-o ao borne negativo da bateria
de apoio, e depois ligue a outra extremidade deste cabo ao bornenegativo da bateria descarregada.
4. Ligue o motor do carro que tem a bateria de apoio, deixando-o ligadodurante alguns minutos. Isto permitirá que a bateria de apoio fique completamente carregada.Durante a operação em paralelo das baterias, o motor do veículo da bateria de apoio deve estar atrabalhar a cerca de 2000rpm. 5. Ligue o motor do seu veículo, pro-
cedendo normalmente. Depois doarranque do motor, deixe-o atrabalhar nas 2000rpm. com os cabos ligados durante alguns minutos.
6. Remover cuidadosamente os cabos
pela ordem inversa da suainstalação.
Se desconhecer a causa da descarga
da bateria ( por ex. luzes acesas, etc.), reveja o sistema de recarga juntodo seu serviço de assistência HYUNDAI. 2. Colocar o selector de velocidades
na posição "P" (caixa automática) ou em ponto morto (caixa manual)e accionar o travão de mão. Se o ar condicionado estiver a trabalhar, desligue-o.
3. Se o refrigerante estiver a escorrer por baixo do carro, ou houversinais de fumo a sair do capot, desligue o motor. Não abra o capot até parar de sair o fumo ou pingar água.Caso não haja saída de vapor deágua, deixe o motor a trabalhar e verifique o funcionamento da ventoínha. Se, esta esti- verparada, desligue de imediato o motor.
4. Verifique se a correia da ventoínha está na posição correcta. Seestiver, verifique se há perda de líquido através do radiador, tubospor baixo do automóvel. ( Se o ar condicionado estiver ligado, é nor- mal que pingue água fria ).
SD040A1-FP
SE O MOTOR SOBREAQUECER
Se o manómetro da temperatura
indicar um sobreaquecimento e se sentir que o motor está a perder força ou ouvir um ruído ou ba-tida, é porqueo motor está provavelmente muito quente.
Se isto suceder, deve:
1. Retirar o automóvel da faixa de rodagem assim que lhe seja possível e estacionar num localseguro.

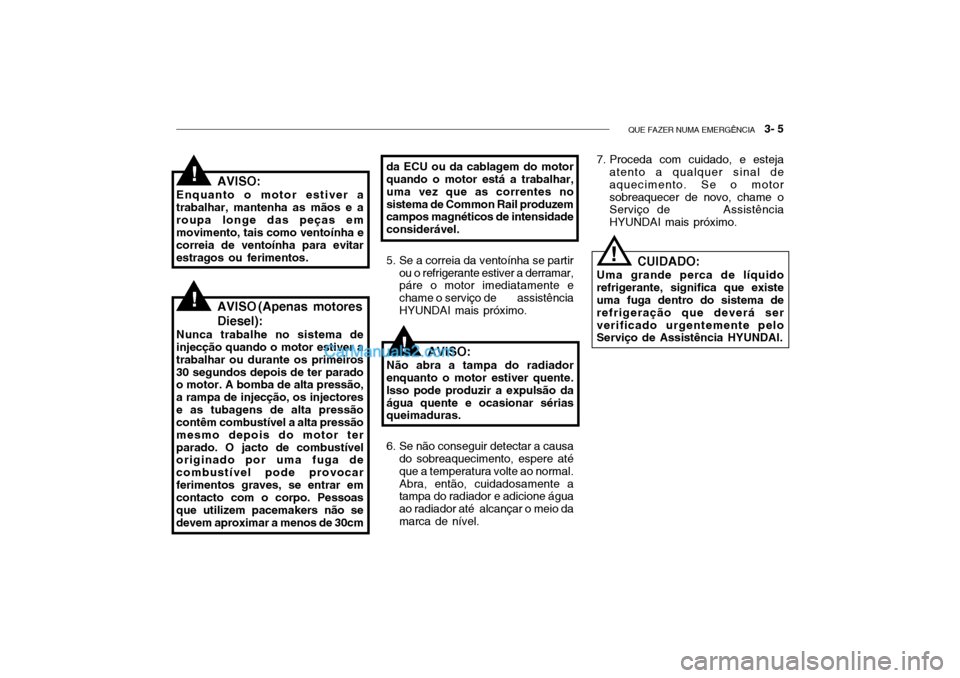

QUE FAZER NUMA EMERGÊNCIA 3- 5
da ECU ou da cablagem do motor quando o motor está a trabalhar, uma vez que as correntes nosistema de Common Rail produzem campos magnéticos de intensidade considerável.
AVISO:
Enquanto o motor estiver atrabalhar, mantenha as mãos e aroupa longe das peças em movimento, tais como ventoínha e correia de ventoínha para evitarestragos ou ferimentos.!
AVISO ( Apenas motores
Diesel):
Nunca trabalhe no sistema de injecção quando o motor estiver a trabalhar ou durante os primeiros30 segundos depois de ter parado o motor. A bomba de alta pressão, a rampa de injecção, os injectorese as tubagens de alta pressão contêm combustível a alta pressão mesmo depois do motor terparado. O jacto de combustível originado por uma fuga de combustível pode provocarferimentos graves, se entrar em contacto com o corpo. Pessoas que utilizem pacemakers não sedevem aproximar a menos de 30cm 7. Proceda com cuidado, e esteja
atento a qualquer sinal deaquecimento. Se o motorsobreaquecer de novo, chame o Serviço de Assistência HYUNDAI mais próximo.!
5. Se a correia da ventoínha se partir
ou o refrigerante estiver a derramar, páre o motor imediatamente e chame o serviço de assistênciaHYUNDAI mais próximo. CUIDADO:
Uma grande perca de líquidorefrigerante, significa que existeuma fuga dentro do sistema de refrigeração que deverá ser verificado urgentemente pelo Serviço de Assistência HYUNDAI.!
AVISO:
Não abra a tampa do radiador
enquanto o motor estiver quente. Isso pode produzir a expulsão daágua quente e ocasionar sérias queimaduras.
6. Se não conseguir detectar a causa do sobreaquecimento, espere até que a temperatura volte ao normal.Abra, então, cuidadosamente a tampa do radiador e adicione água ao radiador até alcançar o meio damarca de nível.
!
