2002 BMW MOTORRAD R 1150 RT Manual do condutor (in Portuguese)

7
Informações gerais e comandos
1
3542167
10
8
9

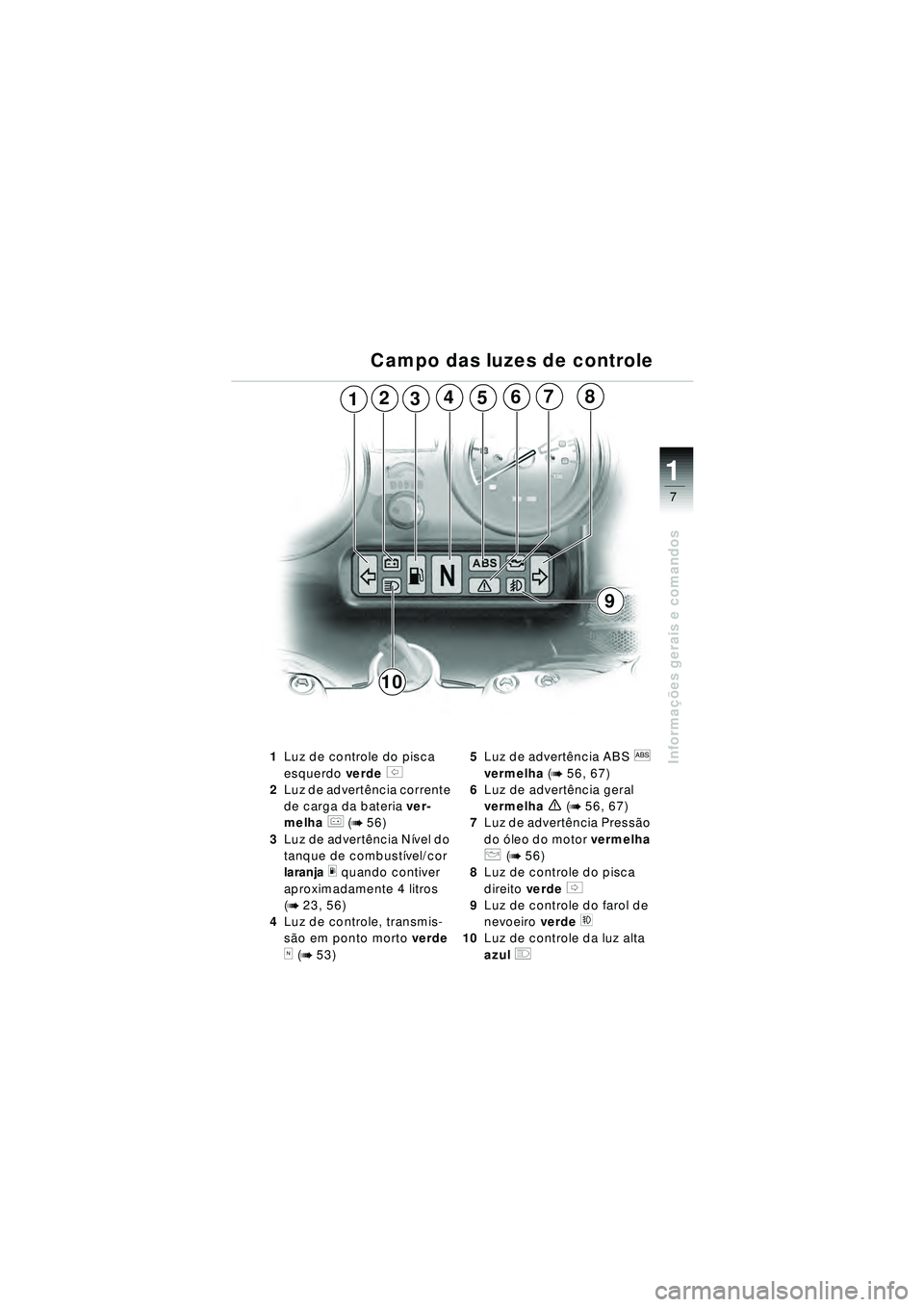

Campo das luzes de controle
1
Luz de controle do pisca
esquerdo verde
s
2 Luz de advert ência corrente
de carga da bateria ver-
melha
r (b 56)
3 Luz de advert ência N ível do
tanque de combust ível/cor
laranja
m quando contiver
aproximadamente 4 litros
(
b 23, 56)
4 Luz de controle, transmis-
sã o em ponto morto verde
k (b 53) 5
Luz de advert ência ABS
l
vermelha (
b 56, 67)
6 Luz de advert ência geral
vermelha
e\b(b 56, 67)
7 Luz de advert ência Press ão
do óleo do motor vermelha
p\b(b 56)
8 Luz de controle do pisca
direito verde
t
9 Luz de controle do farol de
nevoeiro verde
t
10Luz de controle da luz alta
azul
q
10r22bkp3.book Seite 7 Freitag, 27. Januar 2006 1:04 13

8
Informações gerais e comandos
1

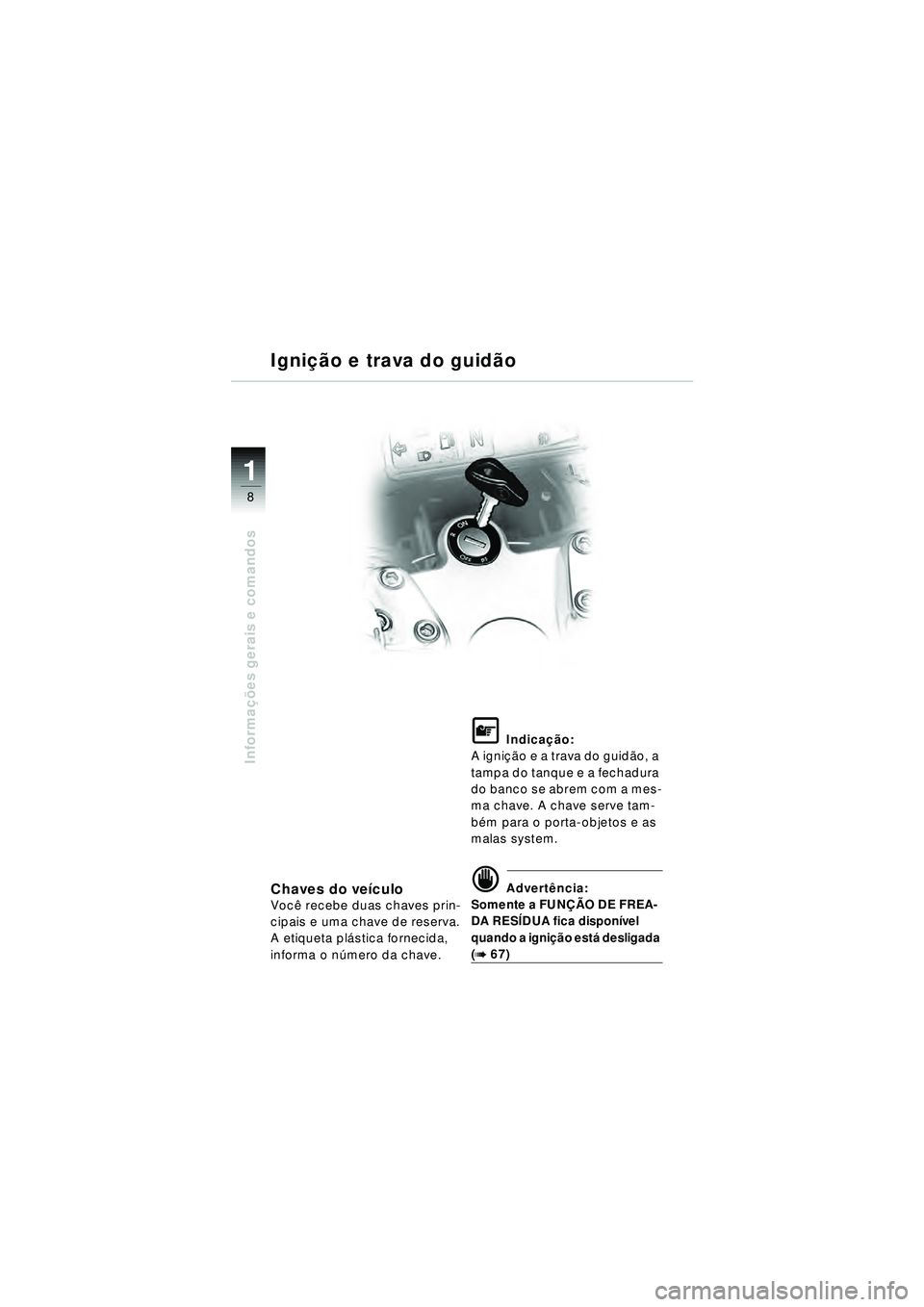

Chaves do ve ículoVoc ê recebe duas chaves prin-
cipais e uma chave de reserva.
A etiqueta pl ástica fornecida,
informa o n úmero da chave.
\f Indicaçã o:
A igni ção e a trava do guid ão, a
tampa do tanque e a fechadura
do banco se abrem com a mes-
ma chave. A chave serve tam-
b ém para o porta-objetos e as
malas system.
d Advert ência:
Somente a FUN ÇÃO DE FREA-
DA RES ÍDUA fica dispon ível
quando a igni ção est á desligada
(b 67)
Igni ção e trava do guid ão
10r22bkp3.book Seite 8 Freitag, 27. Januar 2006 1:04 13

9
Informações gerais e comandos
1

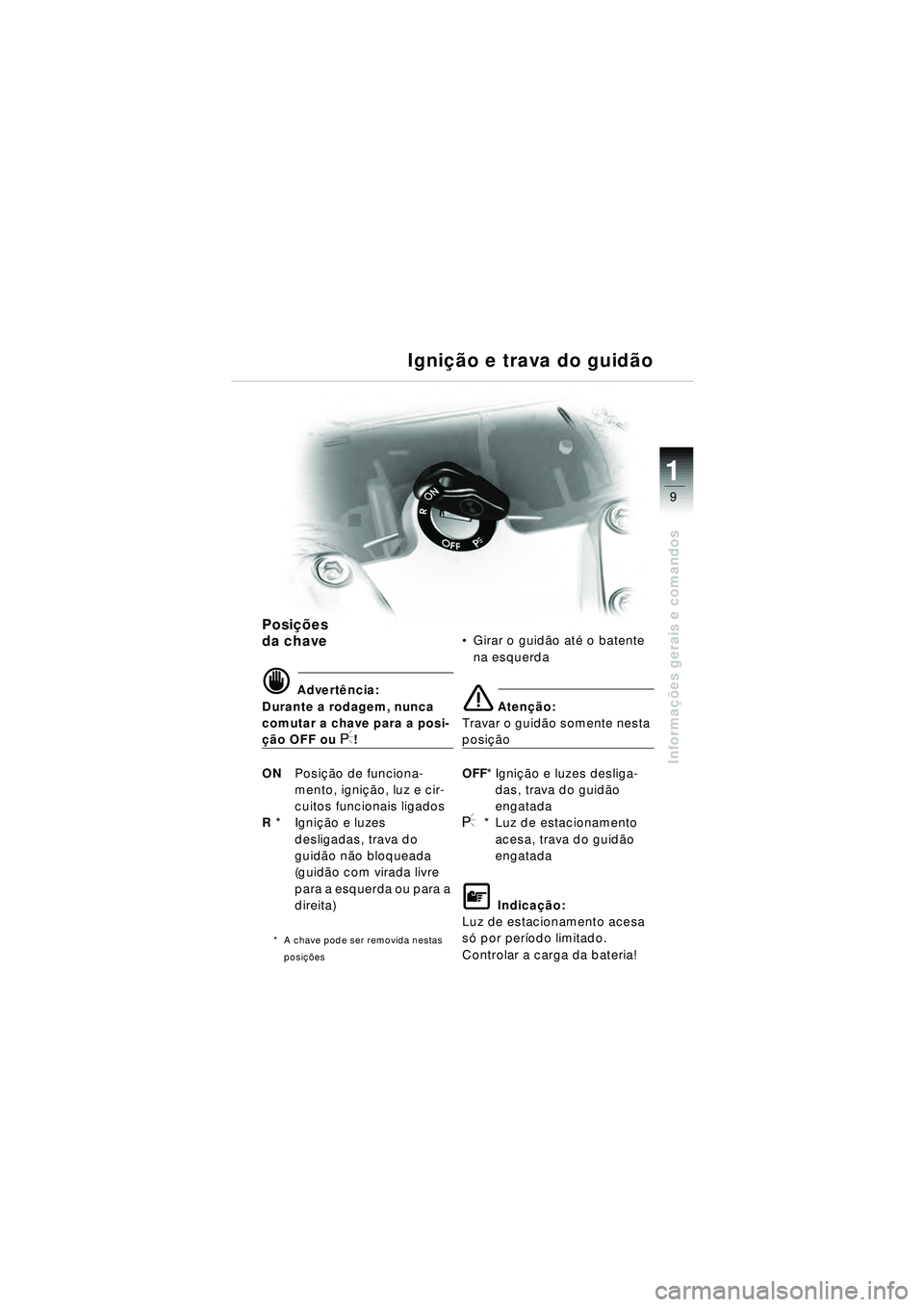

Igni ção e trava do guid ão
Posi ções
da chave
d Advert ência:
Durante a rodagem, nunca
comutar a chave para a posi-
çã o OFF ou I!
ON Posição de funciona-
mento, igni ção, luz e cir-
cuitos funcionais ligados
R * Igni ção e luzes
desligadas, trava do
guidã o não bloqueada
(guid ão com virada livre
para a esquerda ou para a
direita)
* A chave pode ser removida nestas
posi ções
Girar o guidã o até o batente
na esquerda
e Aten ção:
Travar o guidã o somente nesta
posição
OFF *Igni ção e luzes desliga-
das, trava do guid ão
engatada
I* Luz de estacionamento acesa, trava do guid ão
engatada
\f Indica ção:
Luz de estacionamento acesa
s ó por per íodo limitado.
Controlar a carga da bateria!
10r22bkp3.book Seite 9 Freitag, 27. Januar 2006 1:04 13

10
Informações gerais e comandos
1
d Advert ência:
A fim de evitar a entrada de ar
no circuito hidr áulico da
embreagem:
 não rodar os comandos do
guid ão!
1 Alavanca para partida a frio
(eleva ção do n úmero de
rota ções) (
b 54-55)
2 Interruptor da luz alta/luz
baixa
FLuz alta
GLuz baixa
FSinal de luz
EEEquipamento especial
3Comutador do pisca de
advert ência
4 Interruptor basculante para
a regulagem el étrica do
p ára-brisas (
b 16)
5 Comandos no guid ão para
o sistema á udio
EE
(b Manual do Propriet ário,
suplemento)
6 Bot ão da buzina
7 Interruptor dos piscas, lado
esquerdo
Pressionar
– Pisca acionado
Desligar o pisca:
 pressionar o comutador
de retorno do pisca 12
Comandos no guidão do lado esquerdo
5
432
1
76
10r22bkp3.book Seite 10 Freitag, 27. Januar 2006 1:04 13

11
Informações gerais e comandos
1
B
C
1112
B
C
8910
A
d Advert ência:
Para evitar a penetra ção de ar
no circuito hidr áulico do freio:
 não rodar os comandos do
guid ão!
8 Interruptor para manoplas
aquecidas
EE
A Aquecimento desligado
B 50% (posi ção interme-
diá ria)
C 100%
9 Interruptor da partida
10 Interruptor para desliga-
mento de emerg ência da
igni ção (
b 52) 11
Interruptor dos piscas, lado
direito
Pressionar
– Pisca acionado
Desligar o pisca:
 pressionar o comutador
de retorno do pisca 12
12 Interruptor de retorno dos
piscas
Pressionar
– Pisca esquerdo/direito
desligadoEEEquipamento especial
Comandos no guid ão do lado direito
10r22bkp3.book Seite 11 Freitag, 27. Januar 2006 1:04 13

12
Informações gerais e comandos
1
1

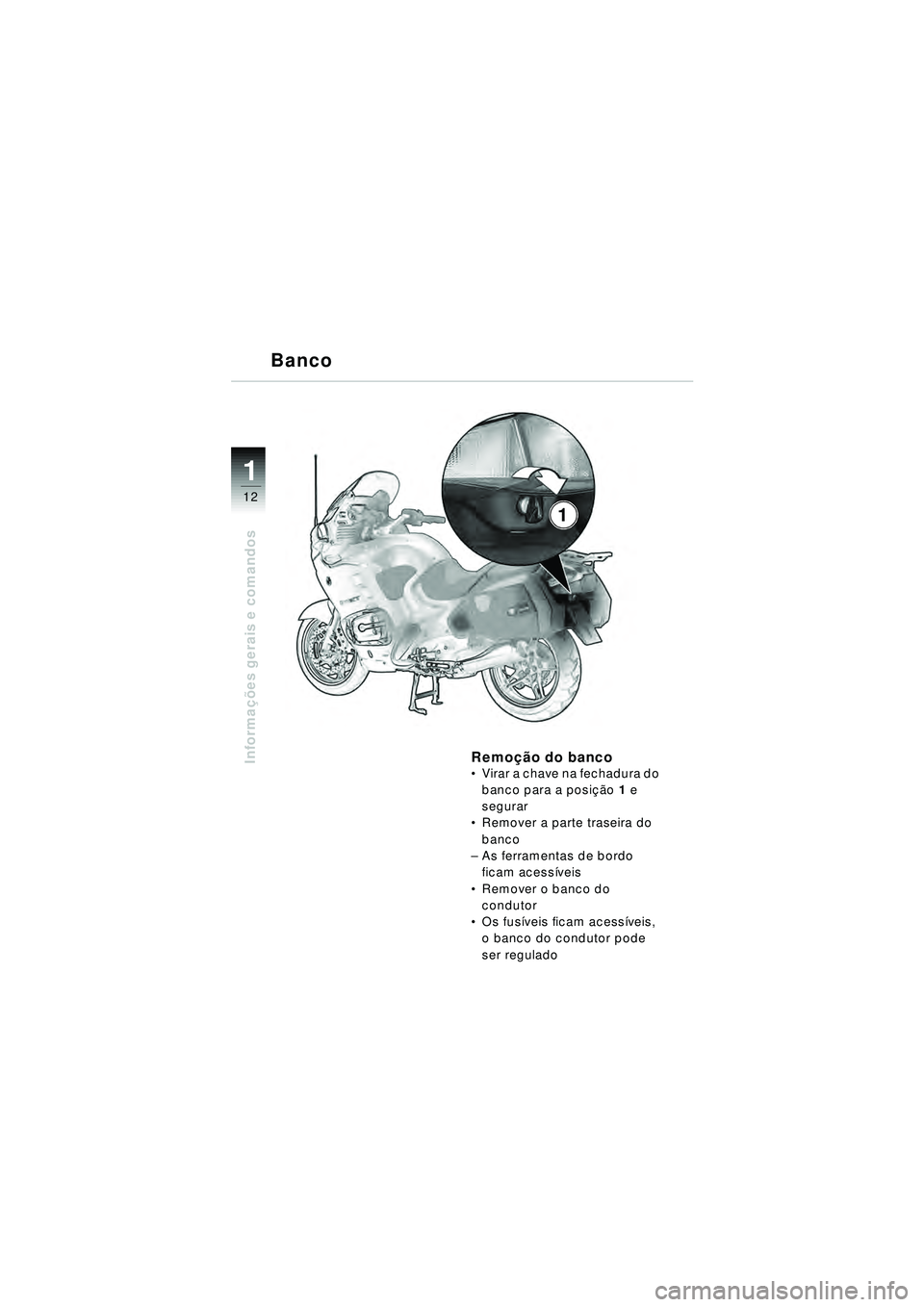

Banco
Remo
ção do bancoVirar a chave na fechadura do
banco para a posi ção 1 e
segurar
 Remover a parte traseira do
banco
– As ferramentas de bordo
ficam acess íveis
 Remover o banco do
condutor
 Os fus íveis ficam acess íveis,
o banco do condutor pode
ser regulado
10r22bkp3.book Seite 12 Freitag, 27. Januar 2006 1:04 13

13
Informações gerais e comandos
1ABC
2

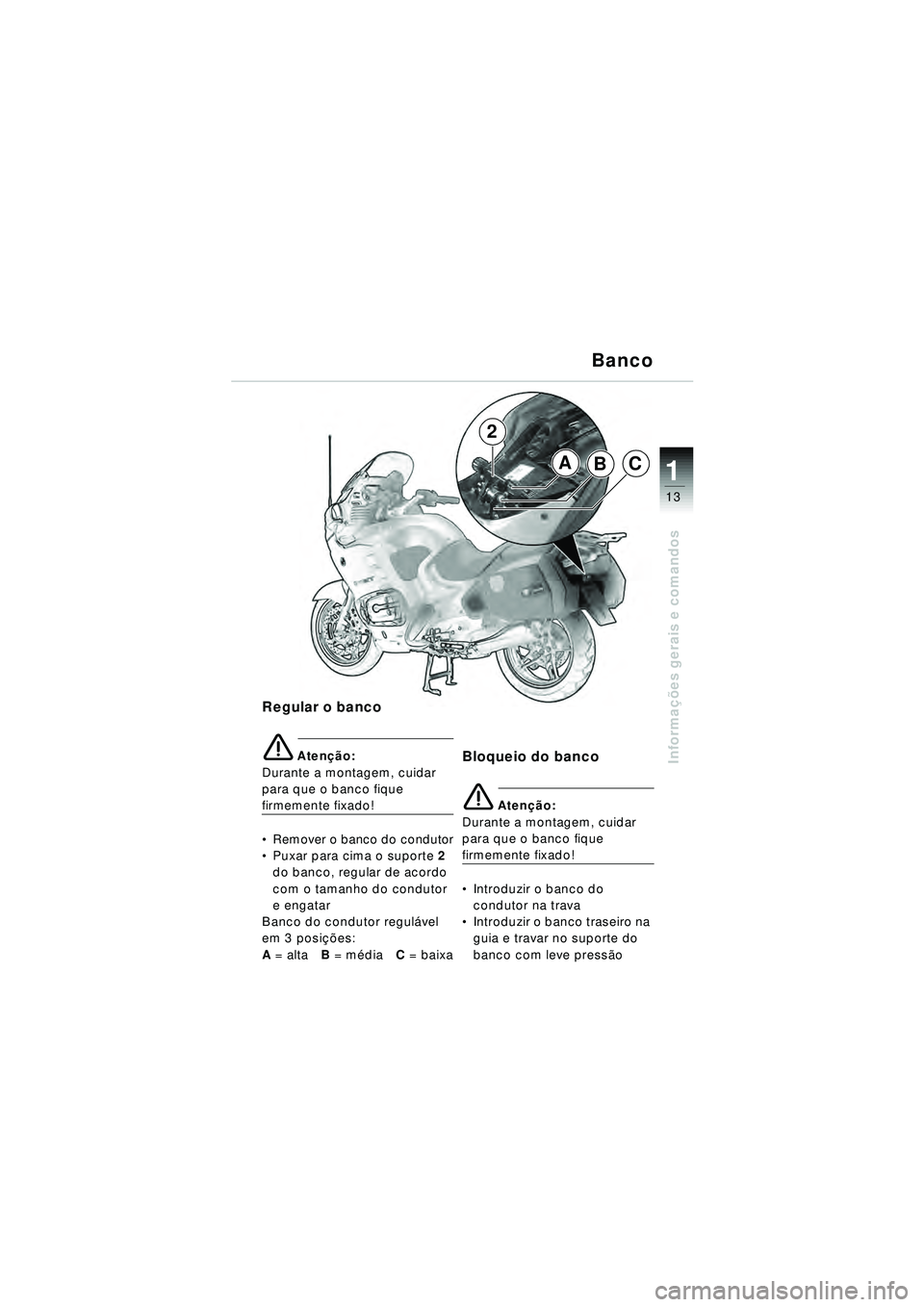

Regular o banco
e Aten ção:
Durante a montagem, cuidar
para que o banco fique
firmemente fixado!
 Remover o banco do condutor
 Puxar para cima o suporte 2
do banco, regular de acordo
com o tamanho do condutor
e engatar
Banco do condutor regul ável
em 3 posi ções:
A = alta B = m édia C = baixa
Bloqueio do banco
e Aten ção:
Durante a montagem, cuidar
para que o banco fique
firmemente fixado!
 Introduzir o banco do
condutor na trava
 Introduzir o banco traseiro na
guia e travar no suporte do
banco com leve press ão
Banco
10r22bkp3.book Seite 13 Freitag, 27. Januar 2006 1:04 13

14
Informações gerais e comandos
1

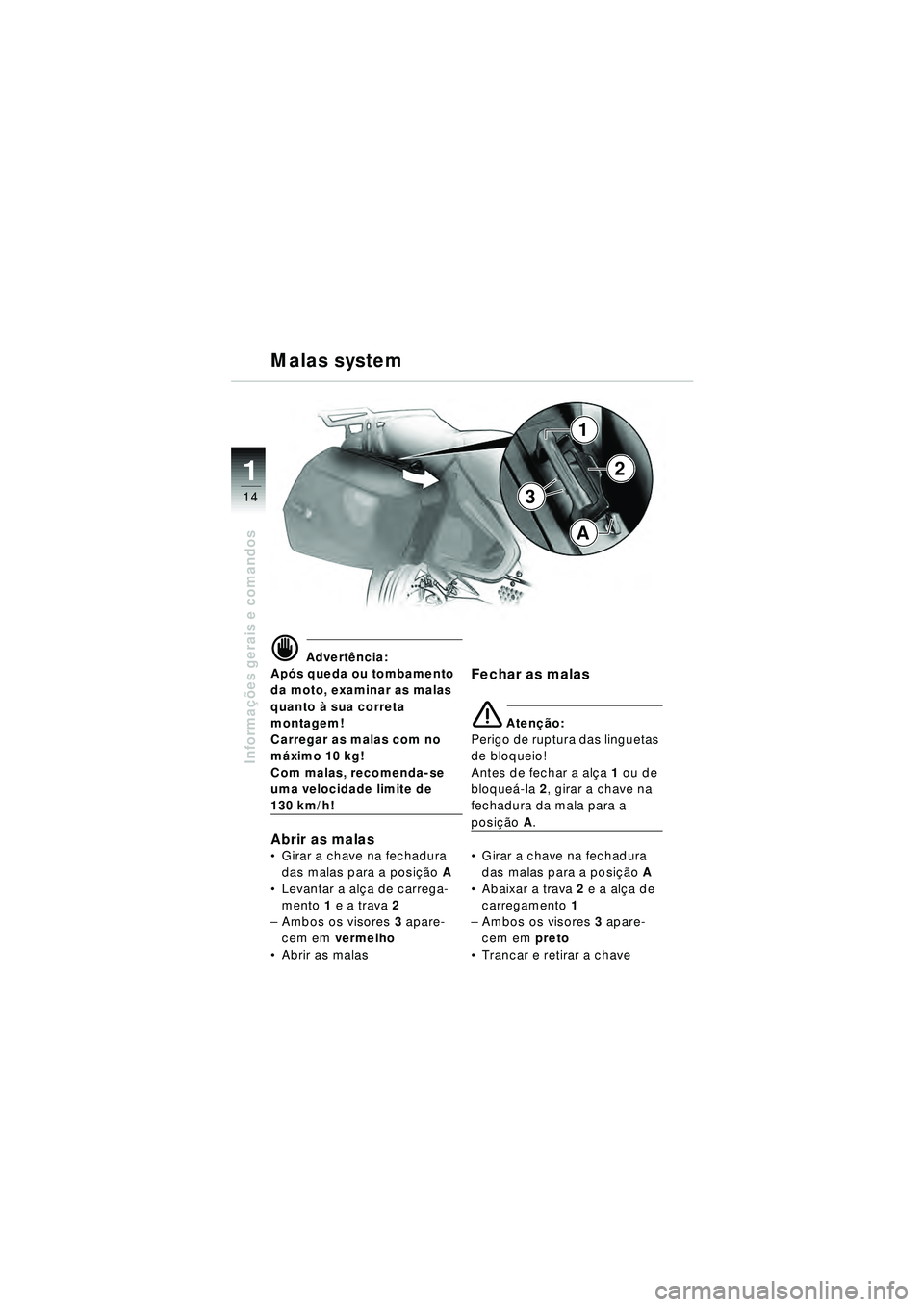

Malas system
d Advert ência:
Ap ós queda ou tombamento
da moto, examinar as malas
quanto à sua correta
montagem!
Carregar as malas com no
m áximo 10 kg!
Com malas, recomenda-se
uma velocidade limite de
130 km/h!
Abrir as malas
 Girar a chave na fechadura
das malas para a posi ção A
 Levantar a al ça de carrega-
mento 1 e a trava 2
– Ambos os visores 3 apare-
cem em vermelho
 Abrir as malas
Fechar as malas
e Aten ção:
Perigo de ruptura das linguetas
de bloqueio!
Antes de fechar a al ça 1 ou de
bloque á-la 2 , girar a chave na
fechadura da mala para a
posi ção A.
 Girar a chave na fechadura
das malas para a posi ção A
 Abaixar a trava 2 e a al ça de
carregamento 1
– Ambos os visores 3 apare-
cem em preto
 Trancar e retirar a chave
3
1
2
A
10r22bkp3.book Seite 14 Freitag, 27. Januar 2006 1:04 13
