2002 BMW MOTORRAD R 1150 RT Betriebsanleitung (in German)

3
63
Starten – Fahren – Parken

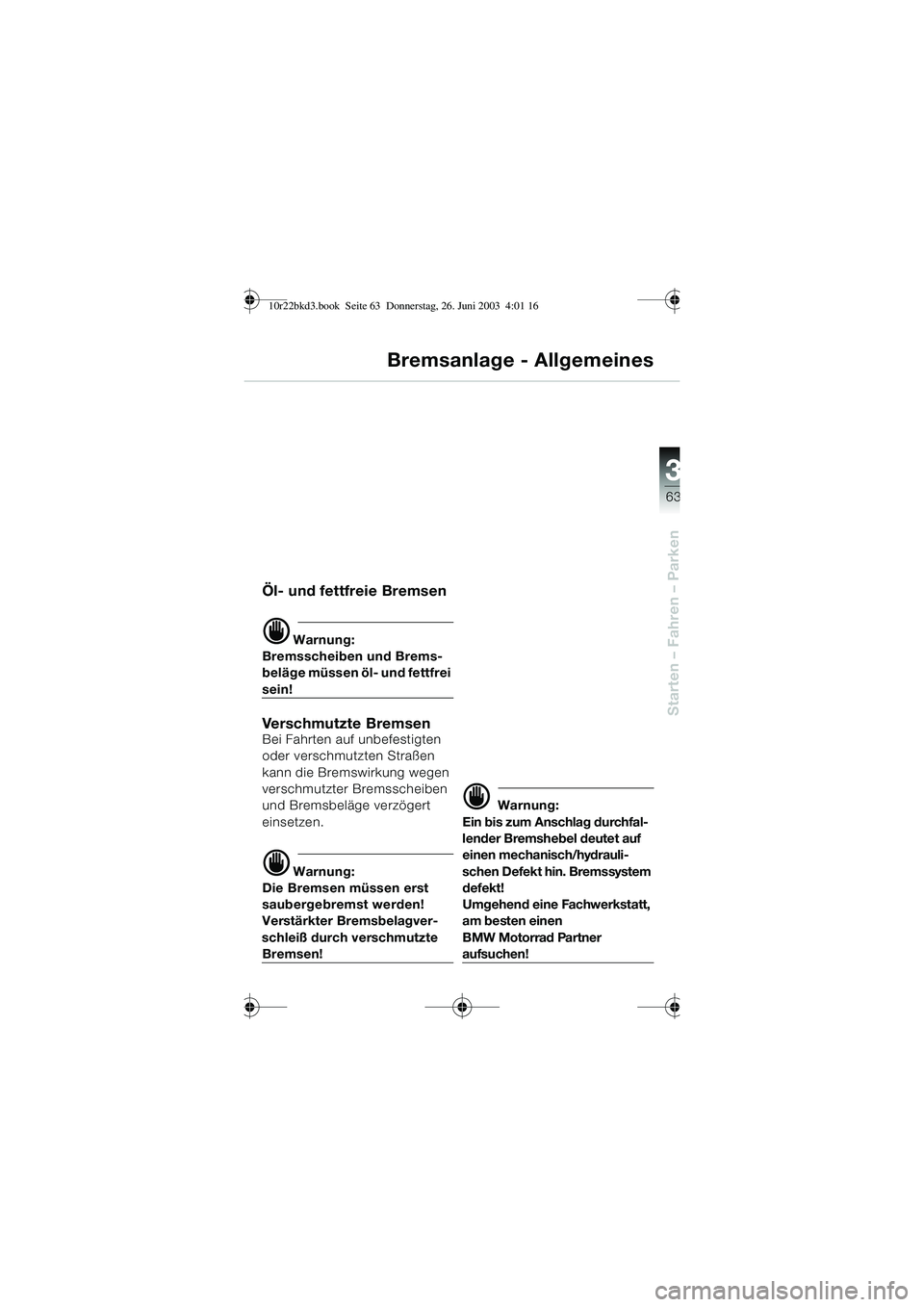

Bremsanlage - Allgemeines
Öl- und fettfreie Bremsen
d Warnung:
Bremsscheiben und Brems-
beläge müssen öl- und fettfrei
sein!
Verschmutzte BremsenBei Fahrten auf unbefestigten
oder verschmutzten Straßen
kann die Bremswirkung wegen
verschmutzter Bremsscheiben
und Bremsbeläge verzögert
einsetzen.
d Warnung:
Die Bremsen müssen erst
saubergebremst werden!
Verstärkter Bremsbelagver-
schleiß durch verschmutzte
Bremsen!
d Warnung:
Ein bis zum Anschlag durchfal-
lender Bremshebel deutet auf
einen mechanisch/hydrauli-
schen Defekt hin. Bremssystem
defekt!
Umgehend eine Fachwerkstatt,
am besten einen
BMW Motorrad Partner
aufsuchen!
10r22bkd3.book Seite 63 Donnerstag, 26. Juni 2003 4:01 16

3
64
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS
Elektronisches
Fingerspitzengefühl
Extreme Bremssituationen
beim Zweirad erfordern viel
Fingerspitzen- eben Brems-
gefühl. Das blockierende
Vorderrad verliert seine stabili-
sierenden Längs- und Quer-
kräfte, ein Sturz kann die Folge
sein.
Aus diesem Grund wird in Not-
situationen das Bremsvermö-
gen selten voll ausgeschöpft.Die neuentwickelte Generation
vom BMW ABS, das
BMW Integral ABS, bietet eine
weiter verbesserte Bremsver-
zögerung durch den Blockier-
schutz für beide Räder und die
Bremskraftverteilung durch die
Integralbremsfunktion (b 66).
Auch bei ungünstigsten Stra-
ßenverhältnissen wird der
Bremsweg durch effektives
Ausnutzen des technischen
Bremsvermögens bestmöglich
verkürzt.
Bei Geradeausfahrt ermöglicht
das BMW Integral ABS eine
sichere, optimierte Not-
bremsung.
10r22bkd3.book Seite 64 Donnerstag, 26. Juni 2003 4:01 16

3
65
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

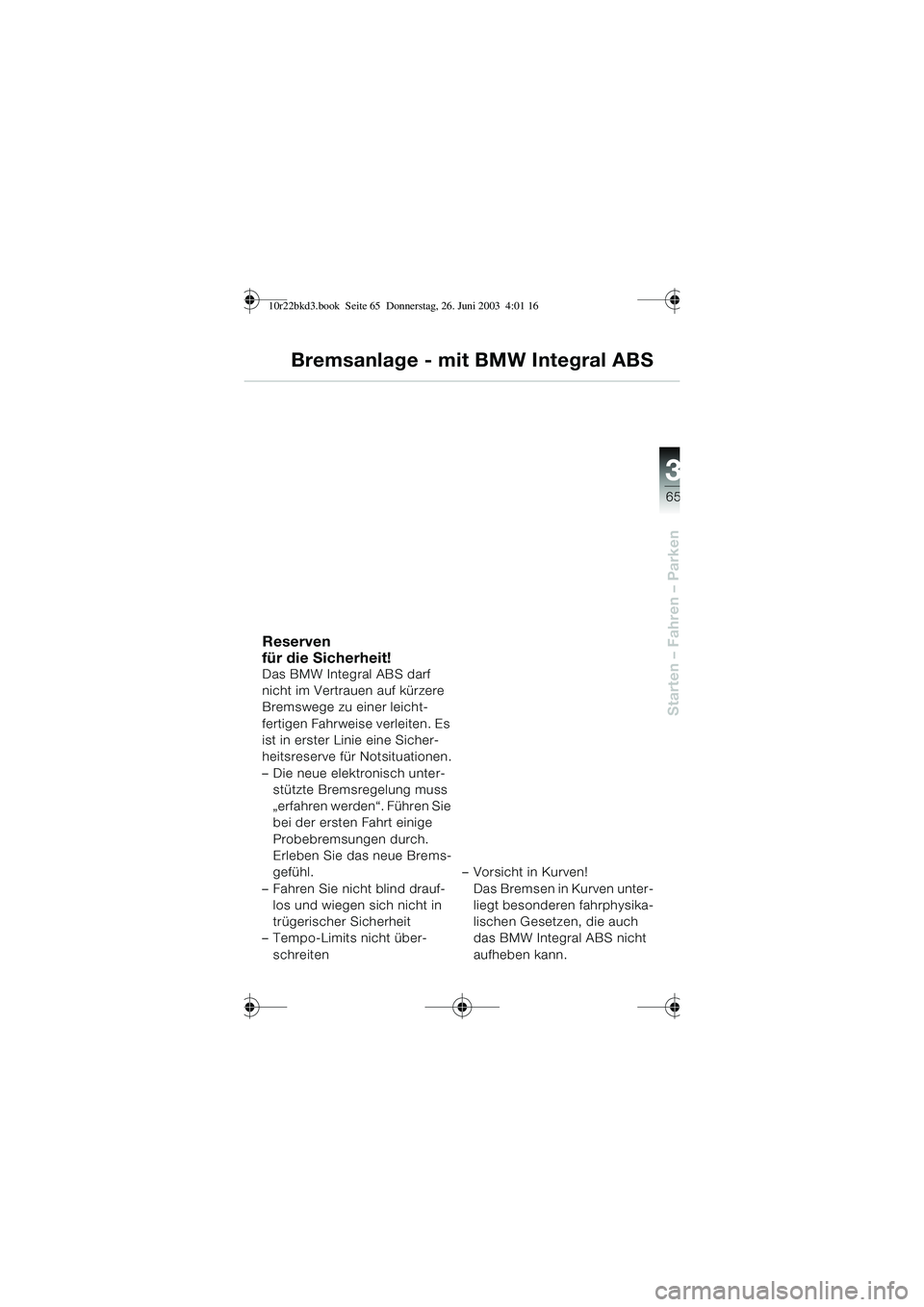

Reserven
für die Sicherheit!
Das BMW Integral ABS darf
nicht im Vertrauen auf kürzere
Bremswege zu einer leicht-
fertigen Fahrweise verleiten. Es
ist in erster Linie eine Sicher-
heitsreserve für Notsituationen.
– Die neue elektronisch unter-stützte Bremsregelung muss
„erfahren werden“. Führen Sie
bei der ersten Fahrt einige
Probebremsungen durch.
Erleben Sie das neue Brems-
gefühl.
– Fahren Sie nicht blind drauf- los und wiegen sich nicht in
trügerischer Sicherheit
–Tempo-Limits nicht über-
schreiten –Vorsicht in Kurven!
Das Bremsen in Kurven unter-
liegt besonderen fahrphysika-
lischen Gesetzen, die auch
das BMW Integral ABS nicht
aufheben kann.
10r22bkd3.book Seite 65 Donnerstag, 26. Juni 2003 4:01 16

3
66
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS
VollintegralbremseÜber die Integralbremsfunktion
sind die Vorder- und Hinterrad-
bremse miteinander verbun-
den, wodurch bei der
Betätigung eines Bremshebels
beide Räder gebremst werden.
Über eine Regelelektronik im
BMW Integral ABS wird dabei
die Bremskraftverteilung zwi-
schen Vorder- und Hinterrad-
bremse errechnet und
eingestellt.
Die ideale Bremskraftverteilung
ist vom Beladungszustand
abhängig und wird bei jeder
ABS-Regelbremsung neu
berechnet.
Bei der Vollintegralbremse wird
die Integralbremsfunktion
sowohl über den Handbrems-
hebel als auch über den Fuß-
bremshebel aktiviert.
BremskraftverstärkungMit BMW Integral ABS wird
beim Bremsvorgang die Brems-
kraft auf das Rad durch eine
hydraulische Pumpe aktiv ver-
stärkt.
Durch die Bremskraftverstär-
kung wird beim
BMW Integral ABS eine höhere
Bremsleistung erzielt als bei
Standardbremsanlagen.
ABS
Anti Blockier System
Das ABS verhindert das Blo-
ckieren der Räder bei Vollbrem-
sung und trägt somit wesentlich
zur Fahrsicherheit bei.
10r22bkd3.book Seite 66 Donnerstag, 26. Juni 2003 4:01 16

3
67
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

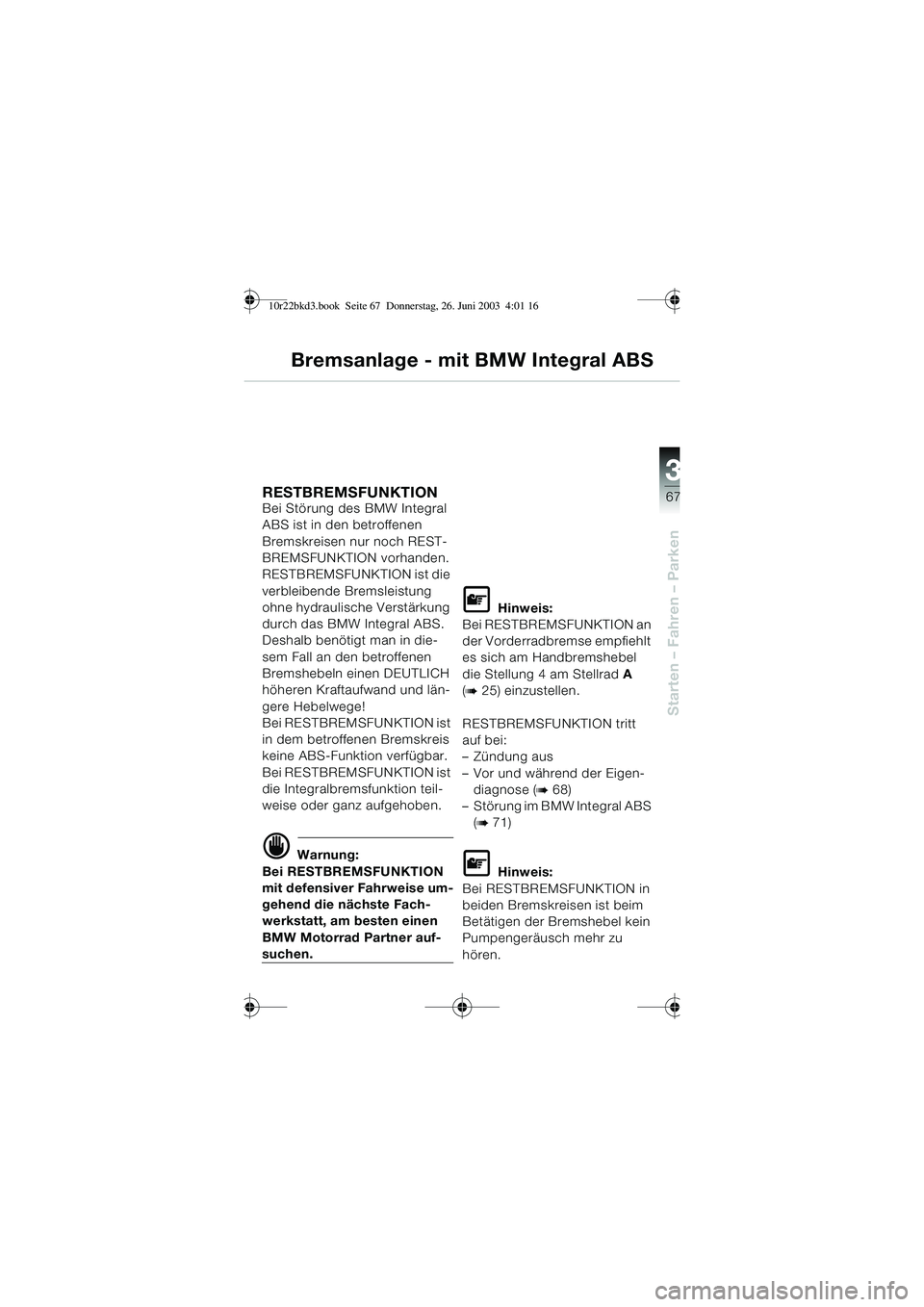

RESTBREMSFUNKTION Bei Störung des BMW Integral
ABS ist in den betroffenen
Bremskreisen nur noch REST-
BREMSFUNKTION vorhanden.
RESTBREMSFUNKTION ist die
verbleibende Bremsleistung
ohne hydraulische Verstärkung
durch das BMW Integral ABS.
Deshalb benötigt man in die-
sem Fall an den betroffenen
Bremshebeln einen DEUTLICH
höheren Kraftaufwand und län-
gere Hebelwege!
Bei RESTBREMSFUNKTION ist
in dem betroffenen Bremskreis
keine ABS-Funktion verfügbar.
Bei RESTBREMSFUNKTION ist
die Integralbremsfunktion teil-
weise oder ganz aufgehoben.
d Warnung:
Bei RESTBREMSFUNKTION
mit defensiver Fahrweise um-
gehend die nächste Fach-
werkstatt, am besten einen
BMW Motorrad Partner auf-
suchen.
L Hinweis:
Bei RESTBREMSFUNKTION an
der Vorderradbremse empfiehlt
es sich am Handbremshebel
die Stellung 4 am Stellrad A
(
b 25) einzustellen.
RESTBREMSFUNKTION tritt
auf bei:
–Zündung aus
– Vor und während der Eigen- diagnose (
b 68)
– Störung im BMW Integral ABS (
b 71)
L Hinweis:
Bei RESTBREMSFUNKTION in
beiden Bremskreisen ist beim
Betätigen der Bremshebel kein
Pumpengeräusch mehr zu
hören.
10r22bkd3.book Seite 67 Donnerstag, 26. Juni 2003 4:01 16

3
68
Starten – Fahren – Parken

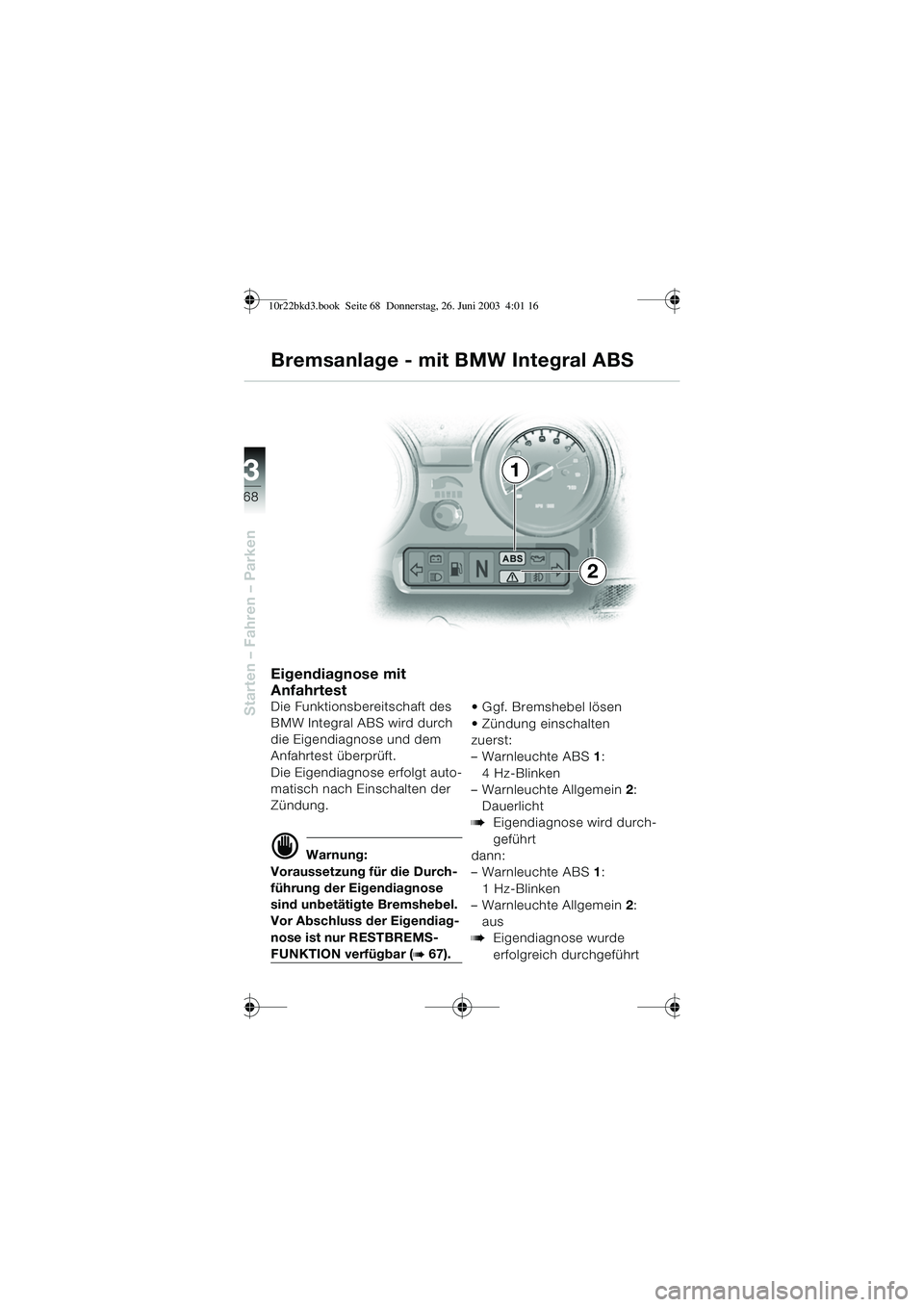

Eigendiagnose mit
Anfahrtest
Die Funktionsbereitschaft des
BMW Integral ABS wird durch
die Eigendiagnose und dem
Anfahrtest überprüft.
Die Eigendiagnose erfolgt auto-
matisch nach Einschalten der
Zündung.
d Warnung:
Voraussetzung für die Durch-
führung der Eigendiagnose
sind unbetätigte Bremshebel.
Vor Abschluss der Eigendiag-
nose ist nur RESTBREMS-
FUNKTION verfügbar (b 67).  Ggf. Bremshebel lösen
 Zündung einschalten
zuerst:
–WarnleuchteABS
1:
4 Hz-Blinken
– Warnleuchte Allgemein 2:
Dauerlicht
bEigendiagnose wird durch-
geführt
dann:
–Warnleuchte ABS 1:
1 Hz-Blinken
– Warnleuchte Allgemein 2:
aus
bEigendiagnose wurde
erfolgreich durchgeführt
Bremsanlage - mit BMW Integral ABS
1
2
10r22bkd3.book Seite 68 Donnerstag, 26. Juni 2003 4:01 16

3
69

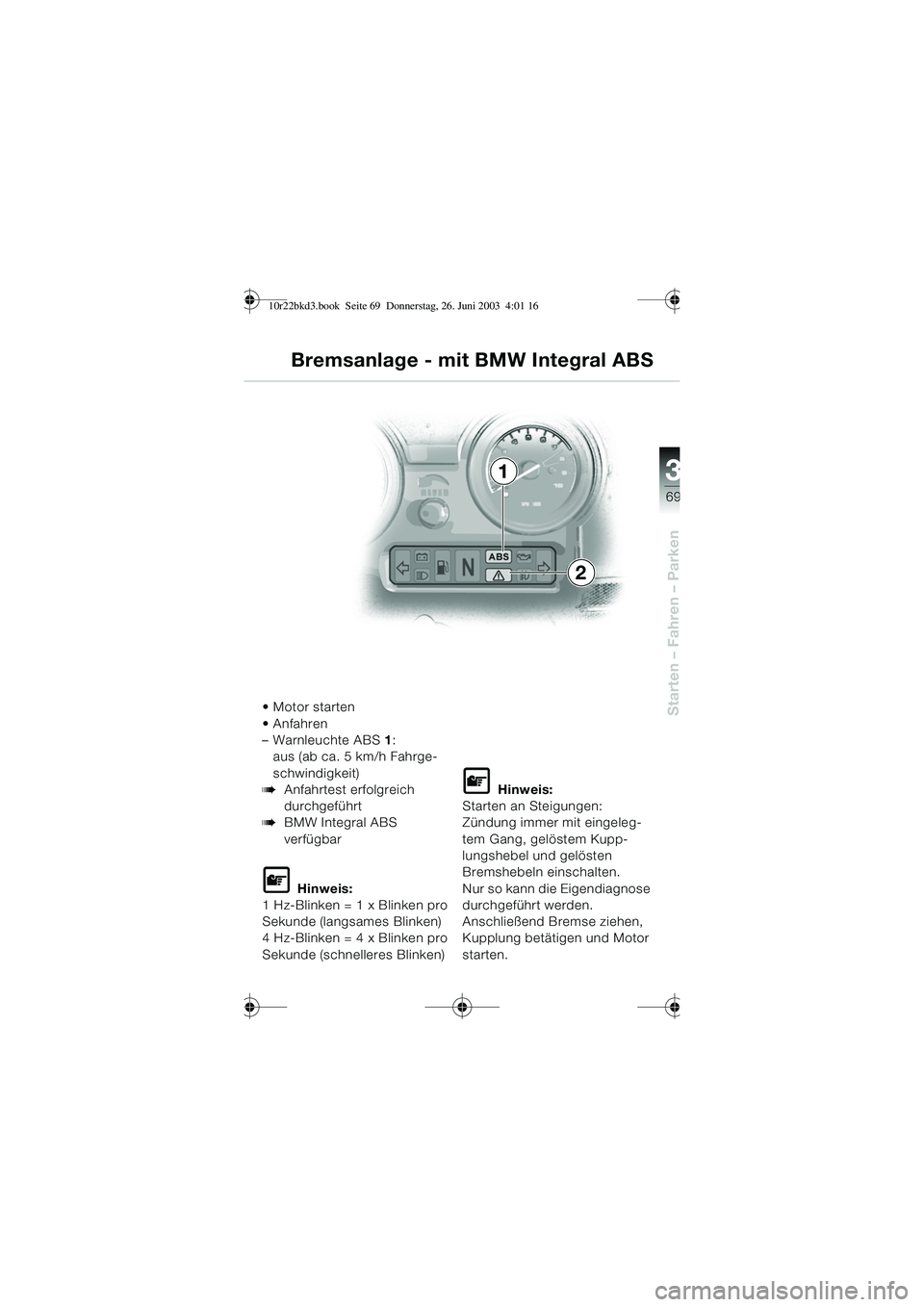

Starten – Fahren – Parken Motor starten
Anfahren
–Warnleuchte ABS1:
aus (ab ca. 5 km/h Fahrge-
schwindigkeit)
bAnfahrtest erfolgreich
durchgeführt
bBMW Integral ABS
verfügbar
L Hinweis:
1 Hz-Blinken = 1 x Blinken pro
Sekunde (langsames Blinken)
4 Hz-Blinken = 4 x Blinken pro
Sekunde (schnelleres Blinken)
L Hinweis:
Starten an Steigungen:
Zündung immer mit eingeleg-
tem Gang, gelöstem Kupp-
lungshebel und gelösten
Bremshebeln einschalten.
Nur so kann die Eigendiagnose
durchgeführt werden.
Anschließend Bremse ziehen,
Kupplung betätigen und Motor
starten.
1
2
Bremsanlage - mit BMW Integral ABS
10r22bkd3.book Seite 69 Donnerstag, 26. Juni 2003 4:01 16

3
70
Starten – Fahren – Parkend Warnung:
Bei Ausfall des
BMW Integral ABS in beiden
Bremskreisen, ist nur noch
RESTBREMSFUNKTION ver-
fügbar! (b 67)
d Warnung:
Bei RESTBREMSFUNKTION
(
b 67) mit defensiver Fahrwei-
se umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
d Warnung:
Bei Störung-ABS sind sämtli-
che Sicherheitsreserven des
ABS-Systems solange nicht
verfügbar bis der Defekt beho-
ben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rendes Vorderrad oder durch
Abheben des Hinterrades bei
extrem hoher Reifenhaftung.
Fehlerursache umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
beheben lassen.
Bremsanlage - mit BMW Integral ABS
10r22bkd3.book Seite 70 Donnerstag, 26. Juni 2003 4:01 16
